WDM PUMPS. BOMBAS Y MOTOBOMBAS CENTRIFUGAS HORIZONTALES DE MEDIANA Y ALTA PRESIÓN

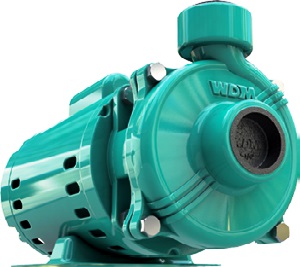

WDM Bombas Caseras Tipo Caracol Serie C, D, E y F.

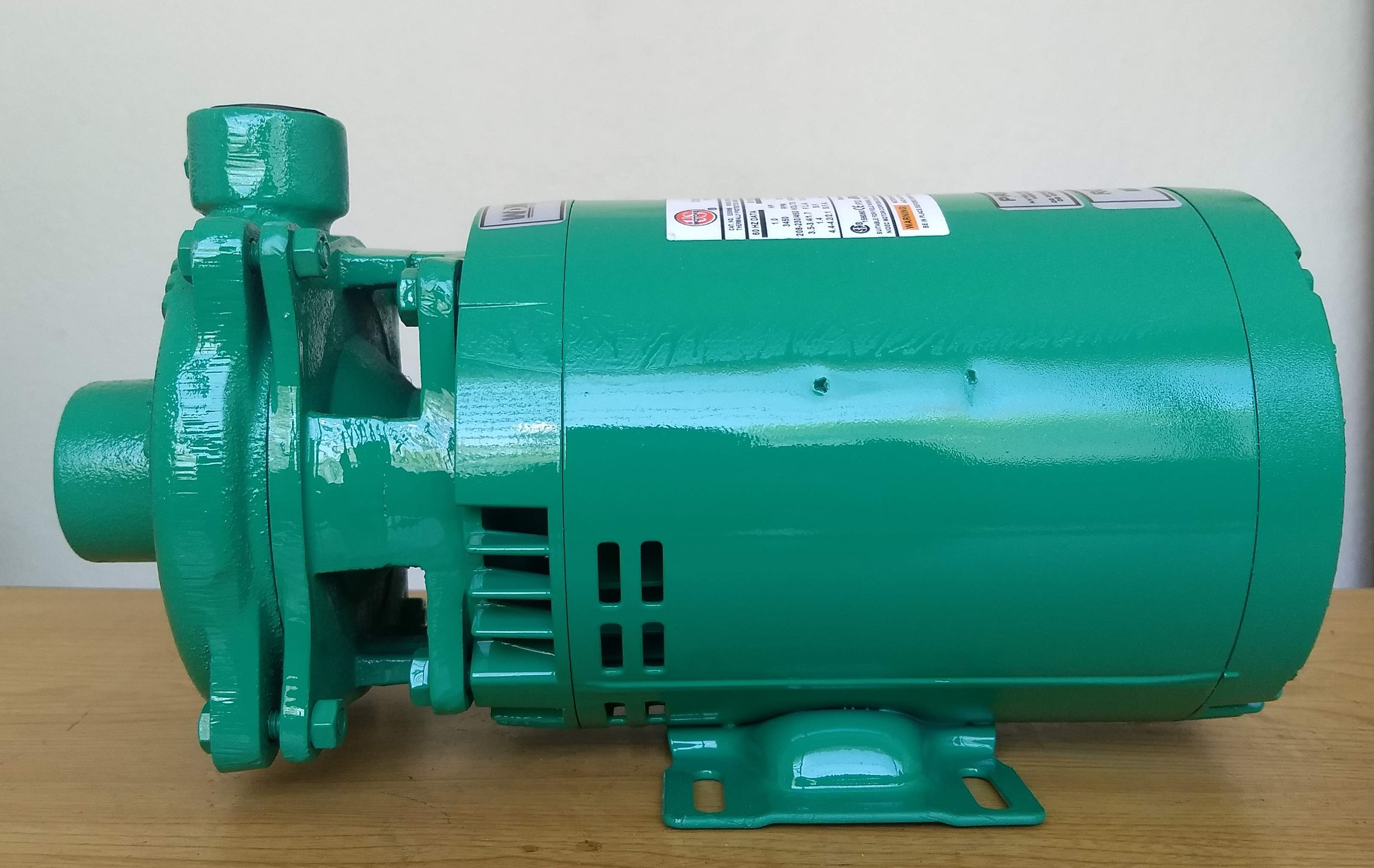

WDM DE-1-10

Motobomba centrifuga horizontal tipo casero con amplia variedad de tamaños. El diseño de los equipos garantiza una alta eficiencia y gran resistencia, puesto que fueron construidos en hierro fundido con sello mecánico estándar en carbón, cerámica, buna y acero inoxidable. De igual manera, los impulsores son de tipo cerrado balanceado, las cuales fueron acoplados directamente a los motores eléctricos. Es necesario agregar, que este acoplamiento estuvo bajo observación para asegurar la erradicación de goteras.

WDM LINEA CASERA

WDM CURVAS GENERALES LINEA CASERA
WDM LINEA CASERA

Beneficios:

  • Variedad de tamaños.
  • Diseño de alta eficiencia.
  • Lista para instalar.
  • Fácil mantenimiento.
  • Variedad de aplicaciones.

Aplicaciones:

  • Equipos de calefacción, refrigeración y ventilación.
  • Riego.
  • Re-circulación.
  • Refrigeración.
  • Sistemas de presión.
  • Aprovisionamiento de aguas limpias.
WDM LINEA CASERA

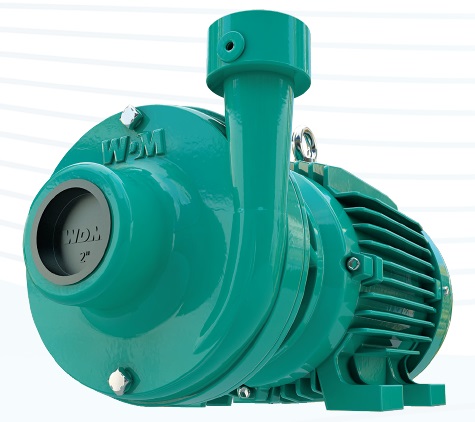

WDM Motobomba de Mediana Presión Serie ME.

WDM Línea ME de mediana presión

Motobomba centrifuga horizontal de mediana presión, cuyo diseño resiste largas horas laborales garantizando alta eficiencia en su ejercicio. En el catálogo poseemos gran variedad de tamaños y cada uno de los equipos fueron construidos en hierro fundido; con un impulsor tipo cerrado balanceado; sello mecánico estándar en carbón, cerámica, buna y acero inoxidable. El sello mecánico y el impulsor están directamente acoplados al motor eléctrico horizontal. Este acoplamiento, avala, como se mencionó con anterioridad, una eficiencia premium de servicio continuo S1. Asimismo, otra caracteriza de estos equipos es que se encuentran totalmente cerrados con ventilación exterior.

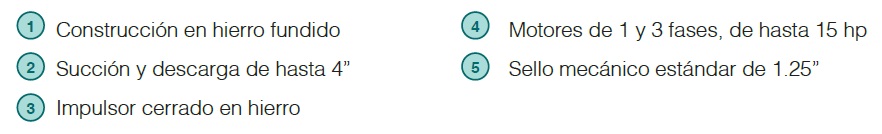

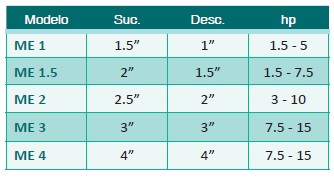

WDM Línea ME
WDM LINEA ME CURVAS GENERALES
WDM Línea ME

Beneficios:

  • Variedad de tamaños.
  • Motor incluido.
  • Lista para instalar.
  • Métodos flexibles de instalación.
  • Fácil mantenimiento.
  • Larga duración de servicio.

Aplicaciones:

  • Riego.
  • Re-circulación.
  • Refrigeración.
  • Torres de enfriamiento.
  • Acueductos.
WDM Línea ME
WDM Línea ME

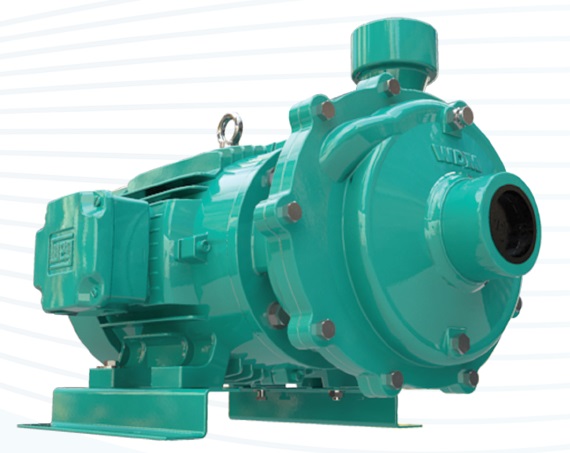

WDM Motobombas Centrifugas Horizontales de Alta Presión Serie H, Q y K.

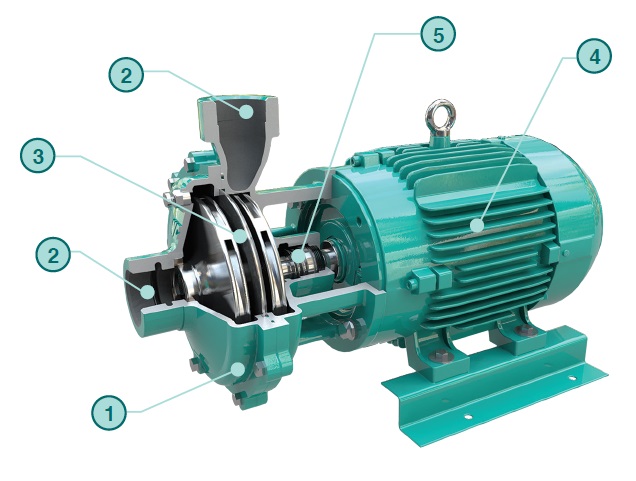

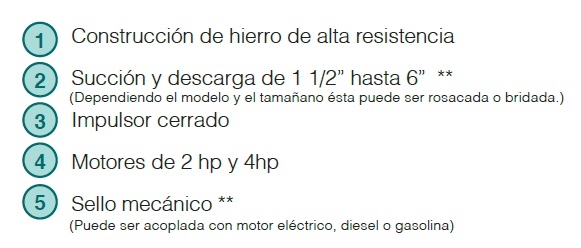

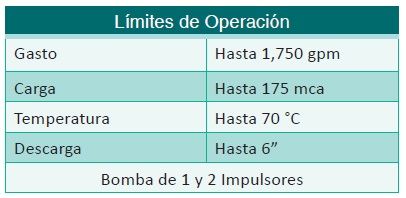

WDM Línea de Alta Presión

Las motobombas centrifuga horizontales de alta presión serie H, Q y K fueron diseñadas para soportar altas horas laborales garantizando una gran eficiencia en su ejercicio. En el catálogo poseemos una amplia variedad de tamaños, donde cada equipo está construido en hierro fundido; impulsores balanceados; sello mecánico estándar en carbón, cerámica, buna y acero inoxidable.

Estas motobombas tienen la opción de ser acopladas directamente a motores eléctricos horizontales, esto permite aumentar su potencia dandole al usuario un eficiencia mayor. Asimismo, es pertinente mencionar que, su otra característica es que están totalmente cerradas con ventilador exterior y con motores de combustión interna a gasolina o DIESEL.

WDM Líneas de Alta Presión

Beneficios:

  • Variedad de tamaños.
  • Métodos flexibles de instalación.
  • Larga duración de servicio.
  • Fácil mantenimiento.
  • Cualquier tipo de motor puede ser instalado.

Aplicaciones:

  • Industria de la construcción.
  • Municipal y ambiental.
  • Líquidos con partículas no abrasivas.
  • Agua limpia o aguas residuales con partículas no abrasivas.
  • Drenaje de espacios pequeños.
  • Transportación de líquidos.
  • Agricultura.
  • Riego.
  • Tratamiento de agua.
  • Evacuación de fluidos.

WDM Línea de Alta Presión

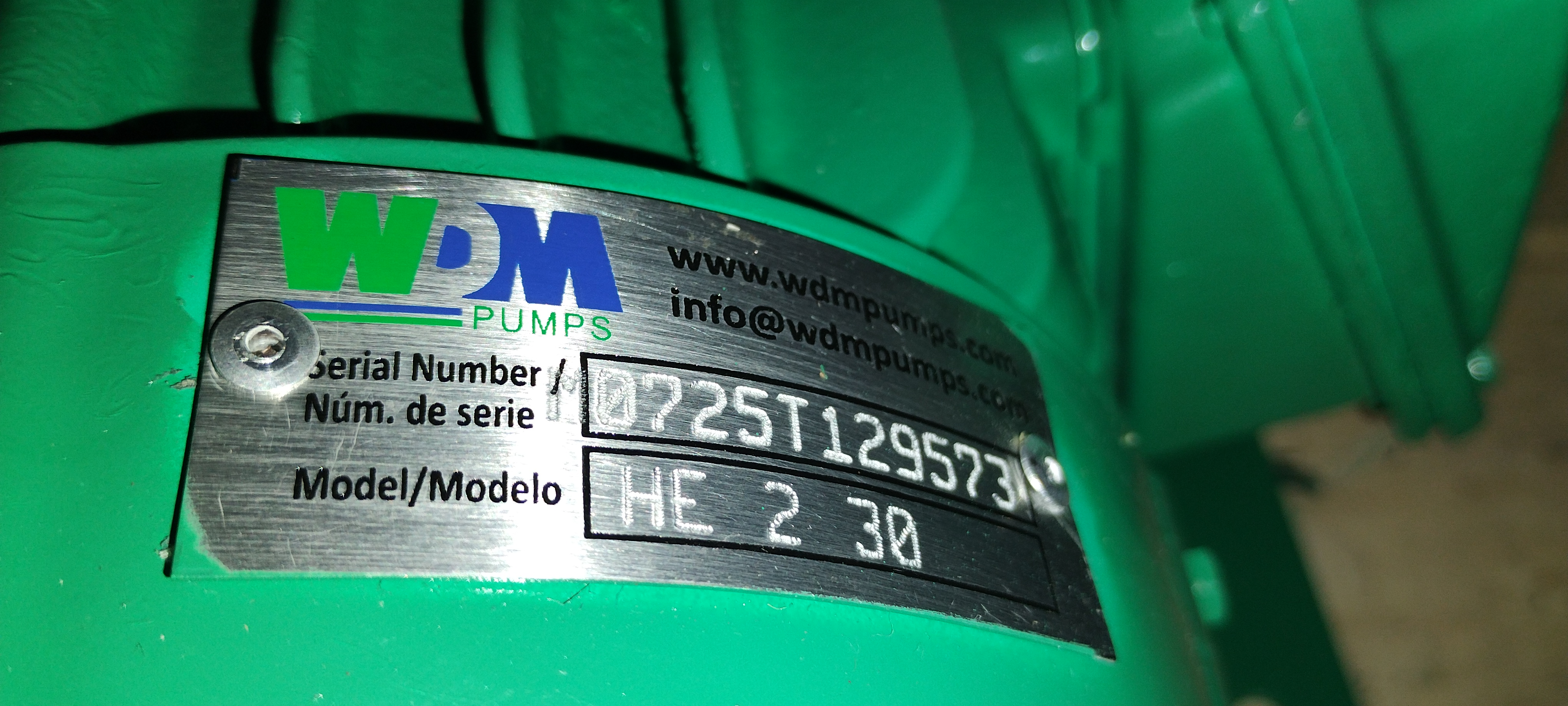

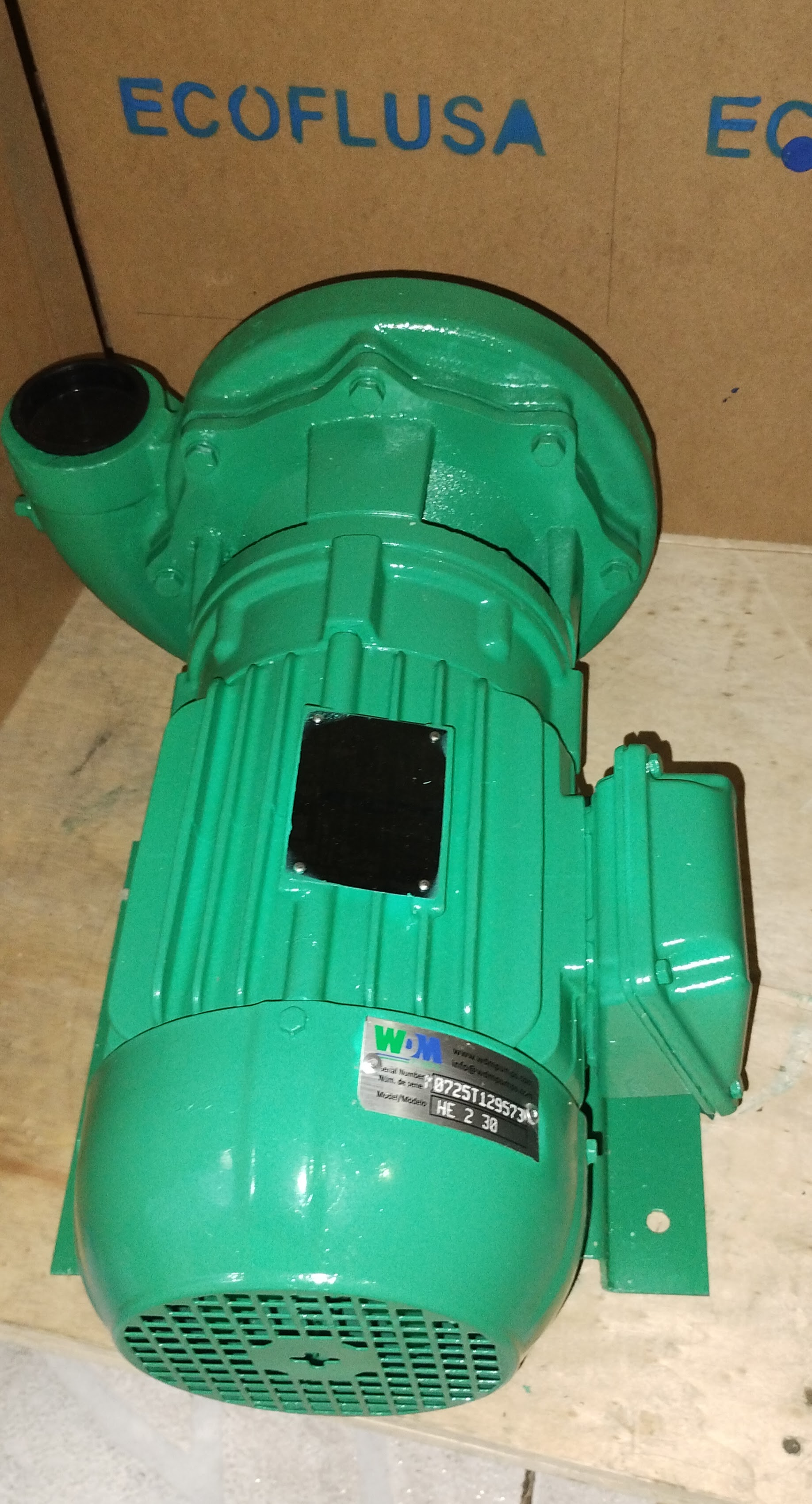

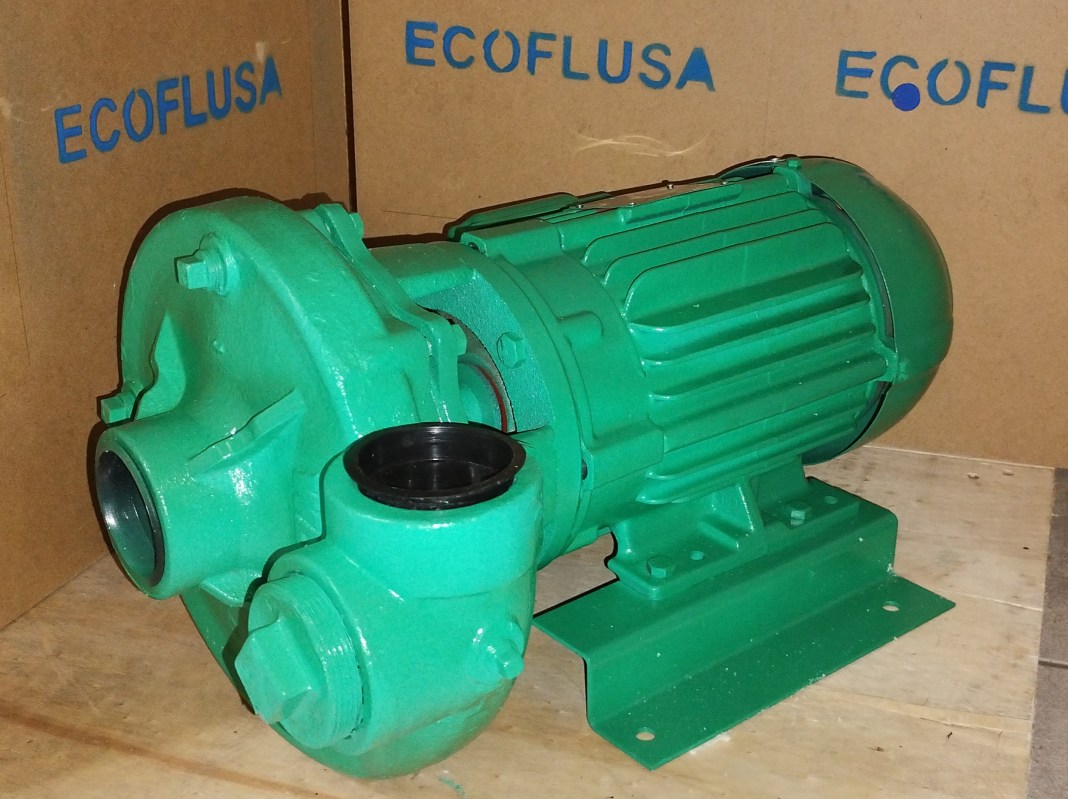

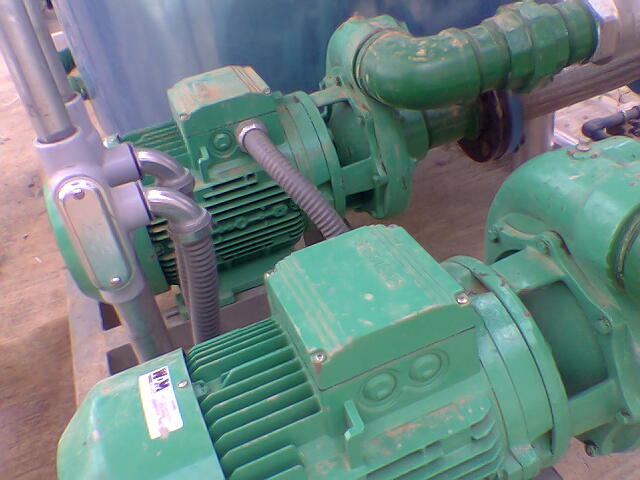

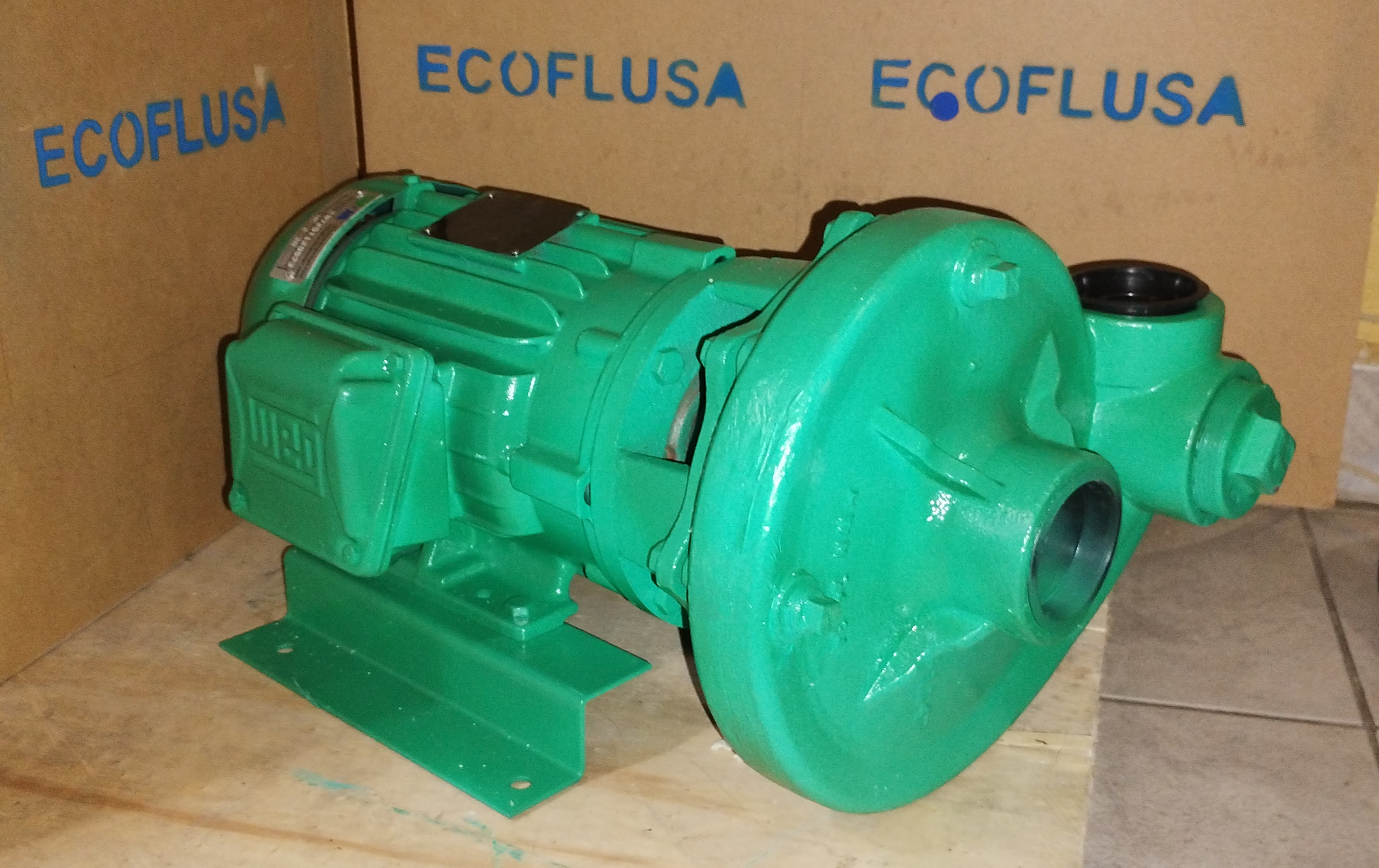

WDM Línea HE

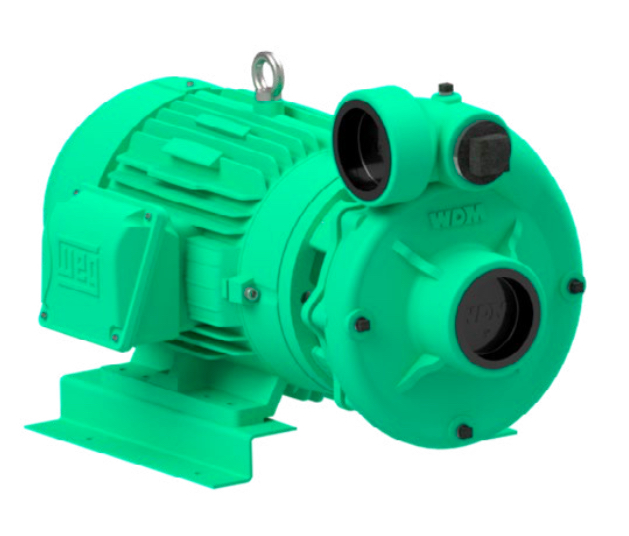

WDM Línea de Alta Presión Serie HE

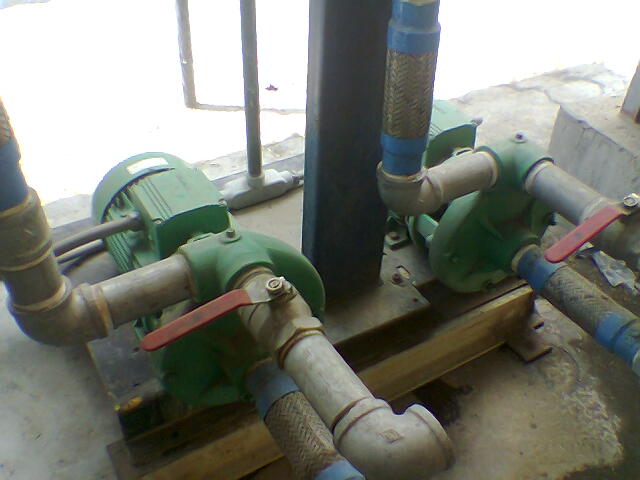

WDM Línea HE

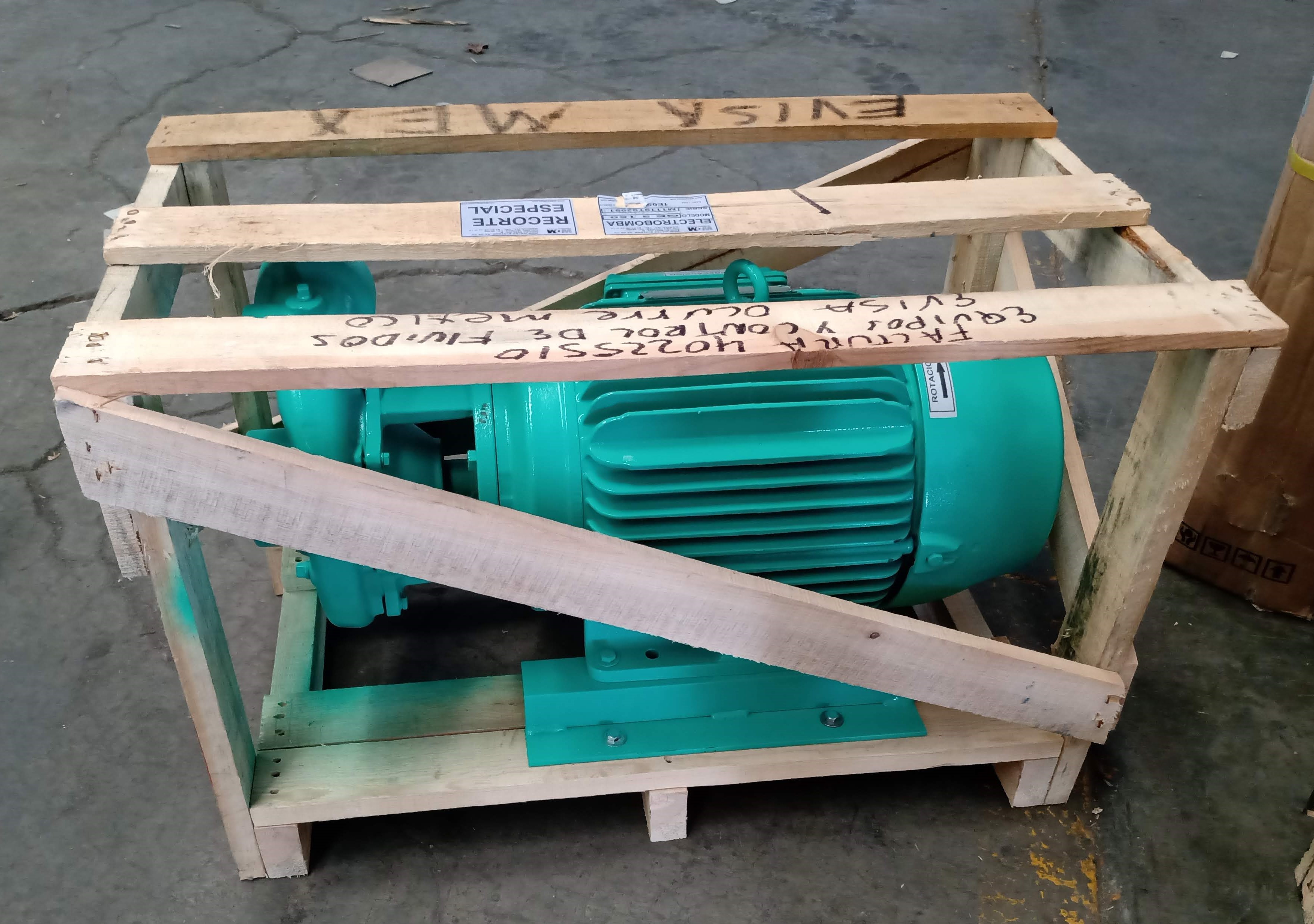

WDM Línea QE

WDM Línea QE Curvas Generales
WDM Líneas QE

WDM Línea HD

WDM Línea HD Combustión Interna

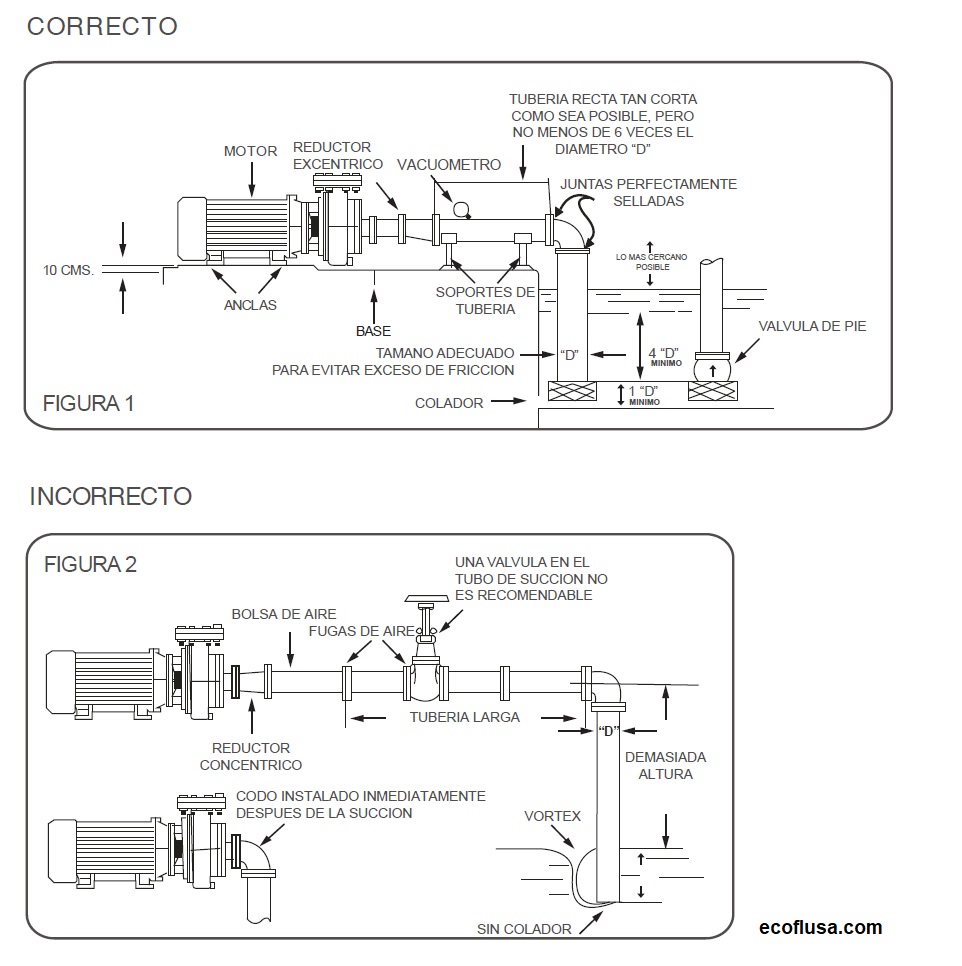

Instalación

Localización del equipo

La bomba deberá de estar lo más cercano posible al líquido a bombear, con un número mínimo de coples y niples. Esto para reducir la fricción en la succión.

La tubería de succión y descarga deberán de estar perfectamente alineadas con la voluta de la bomba y soportadas independientemente utilizando soportes o anclas, esto para prevenir esfuerzo excesivo a la voluta. Las anclas del motor deberán de estar sujetas, sobre una base elevada de 10 cm aproximadamente. Esto para prevenir que el agua acumulada entre al motor.

  • Nota: Consulte la tabla de fricción en tuberías y sus accesorios para determinar las dimensiones de la tubería de la succión y descarga.

Succión

Utilizar tubería o manguera reforzada suficientemente robusta para evitar que esta se colapse por el diferencial de presión atmosférica. Verificar que no existan fugas en todas las juntas.

Tamaño del tubo de succión

Una operación satisfactoria dependerá en el cálculo de la perdida por fricción en la succión, considerando límites aceptables. El tamaño mínimo del tubo de succión a utilizar se puede determinar al comparar la NPSH disponible en la succión de la bomba, contra la NPSH requerida por el impulsor, como se ilustra en las curvas de rendimiento. Por lo general, recomendamos utilizar un diámetro de tubería de ½ “a 1” mayor a lo que pide la succión de la voluta o cuerpo.

Altura de succión

La tubería de succión deberá de tener una inclinación de 1cm por cada metro de succión y nunca exceder los 5m de succión considerando fricción.

Colador

Un colador deberá de ser instalado en la succión para prevenir la entrada de objetos. El colador deberá de tener un área de entrada libre de por lo menos tres veces el diámetro de la tubería. Por lo general se combina una válvula de pie junto con un colador.

Succión ahogada o positiva

Una válvula de compuerta se instala en la tubería de succión para darle servicio a la bomba. La voluta o cuerpo cuenta con tapones; se debe remover el tapón para permitir que el aire atrapado salga.

Tubería de descarga

Utilizar tubería o manguera reforzada suficientemente robusta para evitar que esta se destruya debido a la presión máxima de trabajo.

Diámetro de tubería de descarga

Debido al costo de energía o BHP necesario para vencer una fricción generada por utilizar un diámetro de tubería pequeño, comúnmente se utiliza un diámetro de tubería en la descarga mayor al que pide la voluta o cuerpo. Para determinar el tamaño optimo de tubería , compare el costo total de operación del equipo (costo de la bomba, equipo de control , tubería y consumo de energía) Al aumentar el diámetro de descarga razonablemente, se reduce el B H P requerido, ya que baja la fricción. Realizar varios ejemplos utilizando varios diámetros de tubería hasta encontrar el que más convenga.

Alineamiento de la tubería

La tubería, válvulas, niples, etc, deberán estar perfectamente alineados con los orificios de succión y descarga de la voluta o cuerpo y soportadas independientemente utilizando soportes para evitar esfuerzos excesivo a la voluta de la bomba. De ser necesario, instalar juntas expansivas para proteger a la bomba por fuerzas excesivas térmicas o de presión.

Operación:

Cebado

Toda bomba centrifuga deberá de estar “cebada” –-tubería de succión y cuerpo lleno de líquido–– antes de ponerse en operación. Instale una válvula de pie en la succión y llene de líquido por la parte superior del cuerpo. Por lo general, aire queda atrapado dentro del cuerpo, para sacar el mismo remueva el tapón macho superior del cuerpo. Hasta que el líquido salga. Instale nuevamente el tapón macho utilizando sellador.

Rotación

La rotación es indicada por una flecha en el cuerpo de la bomba. Si su motor eléctrico opera en tres fases, es muy importante que la rotación corresponda a la indicada por la flecha . Aplique momentáneamente voltaje y verifique que el sentido de rotación sea el correcto. No permita que la bomba opere en sentido contrario ya que dañara su equipo.

Arranque

Al poner en marcha por primera vez su equipo, revise que la válvula en la descarga este al 90% cerrada. Abra gradualmente la válvula hasta que el motor trabaje a plena carga (amperaje de placa). Nunca permita que el amperaje consumido por la bomba sobrepase el máximo permitido por el motor.

Sello Mecánico

Los sellos mecánicos instalados en las bombas son del tipo mecánico lubricado por agua; por lo tanto la bomba no podrá ser operada en seco. Encontrará el sello adecuado para cada uso y líquido a bombear, favor de consultar al distribuidor WDM S.A. de C.V. para mayor información.
