Sistemas de Control

VARIADORES DE FRECUENCIA

VARIADORES DE FRECUENCIA WATER VARIAT VD PLUS

Enfriados por agua  WATER VARIAT

 Presión constante

  • Ahorro de energía
  • Voltaje dual puede ser alimentado con voltaje monofásico:

127V (80 a 140V ) o 220V (176 a 264V)

  • Reconocimiento automático del voltaje de entrada
  • Para el funcionamiento con motobombas de

superficie o sumergibles

  • Creación de sistemas duplex con un variador

WATER VARIAT VD en cada motobomba

  • Incluye 1.5 m de cable de alimentación y 1 m de cable

para la conexión con la motobomba

  • Puesta en marcha fácil de realizar (prácticamente sólo

es necesario establecer la presión del sistema)

  • Válvula check integrada

PROTECCIONES

  • Alto y bajo voltaje
  • Sobrecarga
  • Corto circuito
  • Trabajo en seco
  • Baja presión



VARIADOR DE FRECUENCIA HYDROCONTROL F-DRIVE

  • Presión constante
  • Ahorro de energía
  • Creación de sistemas de hasta 10 motobombas considerando;

8 motobombas conectadas cada una con un variador F-DRIVE y VARIADOR

hasta 2 motobombas controladas por arrancadores

PROCONTROL (arrancadores a plena carga)

  • Múltiples modos de operación; presión constante con 1 o dos

puntos de presión, frecuencia fija, caudal constante ,etc.

  • F-DRIVE puede ser montado directo sobre el motor o en la pared

colocando los kit de montaje vendidos por separado

  • Para el funcionamiento con motobombas de superficie o sumergibles
  • Variación de velocidad en todas las motobombas controladas y

comunicadas con otro variador F-DRIVE

  • Menú de arranque rápido para una puesta en marcha ágil y sencilla

PROTECCIONES

  • Alto y bajo voltaje
  • Sobrecarga
  • Corto circuito
  • Trabajo en seco
  • Alta y baja presión
  • Alarma de temperatura del variador
  • Alarma externa (es posible configurar una condición en la instalación

y hacer que el sistema se detenga en caso que esta condición se presente)



ARRANCADOR MAGNÉTICO A TENSIÓN PLENA

Incluye:

  • Contactor
  • Relevador bimetálico
  • Estación de botones
  • Gabinete plástico



ARRANCADOR MAGNÉTICO A TENSIÓN REDUCIDA TIPO AUTOTRANSFORMADOR CON INTERRUPTOR TERMOMAGNÉTICO

Incluye:

  • Gabinete con pintura en polvo
  • Interruptor principal
  • Contactores
  • Relevador de sobrecarga
  • Timer
  • Autotransformador
  • Botones de arranque y paro
  • Luz piloto de sobrecarga
  • Voltímetro montado en la puerta

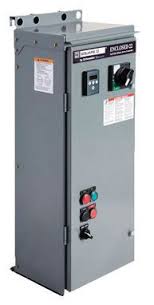

ARRANCADOR SUAVE (DE ESTADO SÓLIDO)

Hasta 6 arranques por hora



Serie ASSE 22 SCHNEIDER  SCHNEIDER ARRANCADOR SUAVE

SE COMPONE POR

  • Interruptor automático accionado desde la puerta
  • Fusibles de control
  • Tablilla de conexiones
  • Transformador de control
  • Arrancador suave ATS22 con contactor de bypass integrado
  • Gabinete Nema 1
  • Display montado en la puerta
  • Leds indicadores de arranque y paro
  • Botones de arranque y paro
  • Barra de tierras

PROTECCIONES

  • Baja tensión / sobretensión
  • Desconectador de disparo en derivación

Desconecta toda la alimentación del gabinete del controlador

cuando el arrancador suave ATS22 detecta una falla

  • Corriente de cortocircuito
  • Sobrecorriente
  • Protección contra temperatura excesiva
  • Umbral de corriente desequilibrada
  • Falla a tierra
  • Caída de fase



TABLEROS ALTERNADORES-SIMULTANEADORES

Para alternar y simultanear bombas

Constan de:

  • Gabinete de alta calidad
  • Control alternador-simultaneador
  • Contactores
  • Guardamotores
  • Interruptor termomagnético de protección para el circuito de control
  • Leds piloto (roja y verdes)
  • Selectores (manual, fuera, automático)
  • Clemas

Tableros disponibles para los

siguientes sistemas:

  • Sistema hidroneumático
  • Sistema cisterna-tinaco
  • Sistema de cárcamo
