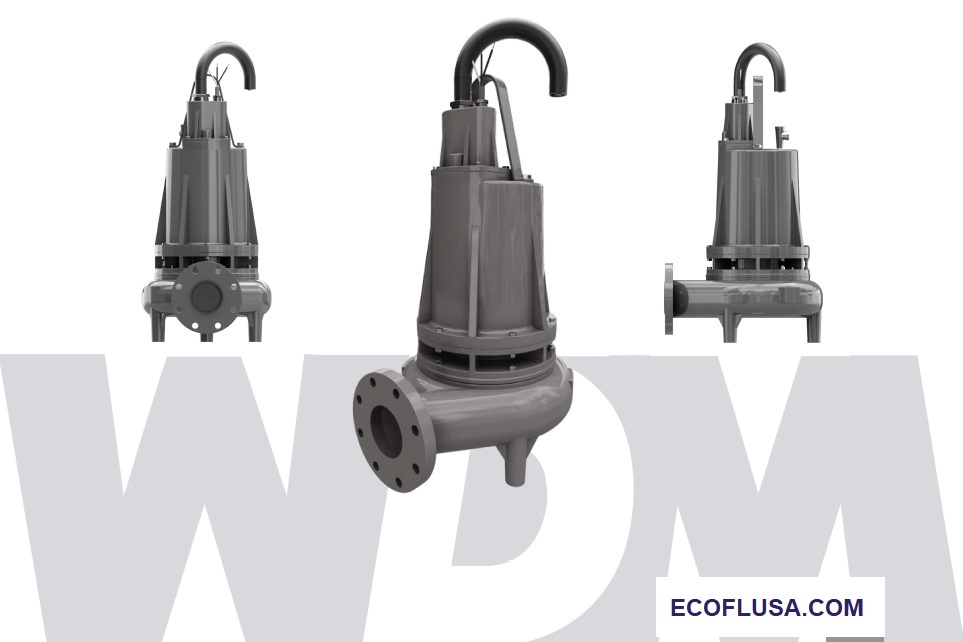

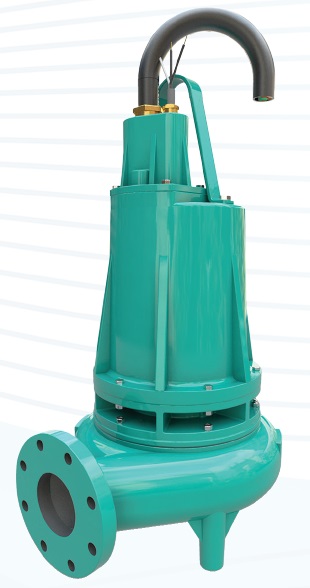

Bombas Sumergibles para Agua Residuales Serie NE.
Las bombas sumergibles para cárcamo son diseñadas especialmente para el bombeo de aguas negras, residuales y pluviales, cuyo paso de sólidos es de 2.5” hasta 3” de diámetro. Han sido estructuradas y fabricadas con materiales de la más alta calidad. Esto permite que los equipos tengan la capacidad de cumplir con las más exigentes tareas.
Es necesario recalcar que, las bombas WDM Serie NE 6 han sido construidas de acuerdo a normas de fabricantes norteamericanos (Contractors Pump Bureau). Por lo tanto, el diseño, los materiales y los procesos usados en la fabricación de estos productos aseguran y garantizan un correcto funcionamiento, dado que cada equipo atravesó pruebas hidrostáticas. Sin embargo, la vida y duración dependerá de la adecuada aplicación, instalación, inspección periódica y, en general, de un cuidadoso mantenimiento preventivo.
AplicacioneS
- Bombeo de agua con sólidos en suspensión.
- Control de niveles freáticos.
- Desagüe de zonas inundadas.
- Fuentes decorativas.
- Manejo de agua en Azucareras
- Manejo de aguas residuales o negras.
- Plantas de tratamiento.
- Pozos sépticos.
Desempeño
- Presión hasta 50 mca (Metros columna de agua).
- Caudal hasta 2.275 gpm (Galones por minuto).

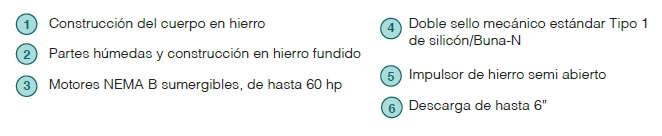

Características de la bomba
- Tipo de bomba: Centrífuga.
- Acoplamiento: Monobloque.
- Cuerpo de la bomba: Hierro fundido.
- Impulsores: Cerrados o semi-abiertos en hierro fundido.
- Descarga: desde 2” hasta 6”.
Características del motor
- Tipo de alimentación: Eléctrica.
- Fases: Monofásicos y trifásicos.
- Potencia monofásicos: desde 0,4 hp hasta 1,0 hp.
- Potencia trifásicos: desde 1,0 hp hasta 75,0 hp.
SERIE NE-3 EN 3500 RPM 60 HZ.
| MODELO | TAMAÑO | POTENCIA | FASES | VOLTAJE | FICHA TEC. |
| NE 3 20-2-220 | 3” NPT | 2.0 HP | 3 FASES | 220V. | |
| NE 3 20-2-440 | 3” NPT | 2.0 HP | 3 FASES | 440V. |
| NE 3 30-2-220 | 3” NPT | 3.0 HP | 3 FASES | 220V. | |
| NE 3 30-2-440 | 3” NPT | 3.0 HP | 3 FASES | 440V. |
| NHE 3 10-1-2-220 | 3” NPT | 1.0 HP | 1 FASE | 220V. | |
| NHE 3 20-2-220 | 3” NPT | 2.0 HP | 3 FASES | 220V. | |
| NHE 3 20-2-440 | 3” NPT | 2.0 HP | 3 FASES | 440V. | |
| NHE 3 30-2-220 | 3” NPT | 3.0 HP | 3 FASES | 220V. | |
| NHE 3 30-2-440 | 3” NPT | 3.0 HP | 3 FASES | 440V. |
SERIE NE-3 EN 1800 RPM 60 HZ.
| MODELO | TAMAÑO | POTENCIA | FASES | VOLTAJE | FICHA TEC. |
| NE 2 4 1-4 110 | 2” NPT | 0.4 HP | 1 FASE | 110V. |
| NE 3 5-1-4-110 | 3” NPT | 0.5 HP | 1 FASE | 110V. | |
| NE 3 7-1-4-220 | 3” NPT | 0.75 HP | 1 FASE | 220V. | |
| NE 3 10-1-4-220 | 3” NPT | 1.0 HP | 1 FASE | 220V. | |
| NE 3 10-4-220 | 3” NPT | 1.0 HP | 3 FASES | 220V. | |
| NE 3 10-4-440 | 3” NPT | 1.0 HP | 3 FASES | 440V. |

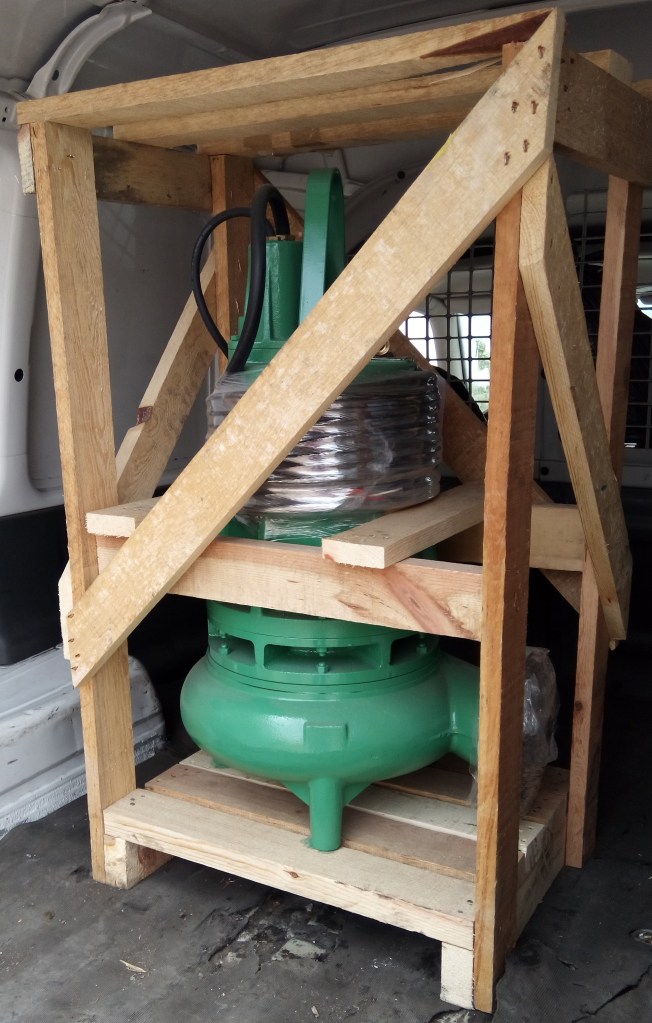

SERIE NE-4 EN 1800 RPM 60 HZ.
| MODELO | TAMAÑO | POTENCIA | FASES | VOLTAJE | FICHA TEC. |
| NE 4 45-4-220 | 4” B | 4.5 HP | 3 FASES | 220V. | |
| NE 4 45-4-440 | 4” B | 4.5 HP | 3 FASES | 440V. | |
| NE 4 75-4-220 | 4” B | 7.5 HP | 3 FASES | 220V. | |
| NE 4 75-4-440 | 4” B | 7.5 HP | 3 FASES | 440V. | |
| NE 4 113-4-220 | 4” B | 11.3 HP | 3 FASES | 220V. | |
| NE 4 113-4-440 | 4” B | 11.3 HP | 3 FASES | 440V. | |
| NE 4 150-4-220 | 4” B | 15 HP | 3 FASES | 220V. | |
| NE 4 150-4-440 | 4” B | 15 HP | 3 FASES | 440V. |

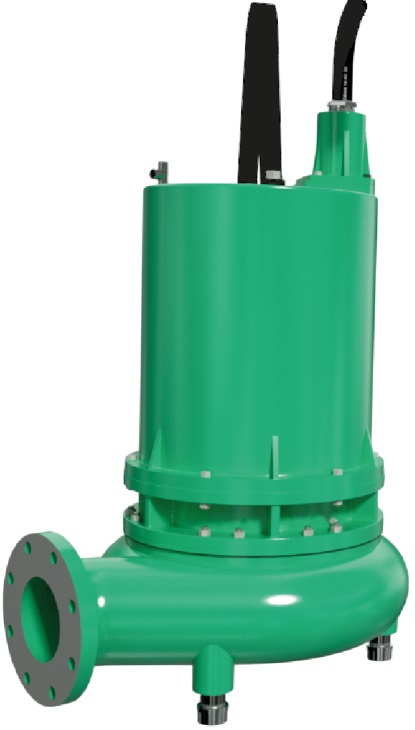

SERIE NE-6 EN 1800 RPM 60 HZ.
| MODELO | TAMAÑO | POTENCIA | FASES | VOLTAJE | FICHA TEC. |
| NE 6 180-4-220 | 6” B | 18 HP | 3 FASES | 220V. | |
| NE 6 180-4-440 | 6” B | 18 HP | 3 FASES | 440V. | |
| NE 6 240-4-220 | 6” B | 24 HP | 3 FASES | 220V. | |
| NE 6 240-4-440 | 6” B | 24 HP | 3 FASES | 440V. |
| NE 6 300-4-220 | 6” B | 30 HP | 3 FASES | 220V. | |
| NE 6 300-4-440 | 6” B | 30 HP | 3 FASES | 440V. | |
| NE 6 360-4-220 | 6” B | 36 HP | 3 FASES | 220V. | |
| NE 6 360-4-440 | 6” B | 36 HP | 3 FASES | 440V. |
| NE 6 480-4-440 | 6” B | 48 HP | 3 FASES | 440V. | |
| NE 6 600-4-440 | 6” B | 60 HP | 3 FASES | 440V. | |
| NE 6 750-4-440 | 6” B | 75 HP | 3 FASES | 440V. |
SERIE NE-6 EN 1200 RPM 60 HZ.
| MODELO | TAMAÑO | POTENCIA | FASES | VOLTAJE | FICHA TEC. |
| NE 6 90-6-220 | 6” B | 9.0 HP | 3 FASES | 220V. | |
| NE 6 90-6-440 | 6” B | 9.0 HP | 3 FASES | 440V. | |
| NE 6 120-6-220 | 6” B | 12 HP | 3 FASES | 220V. | |
| NE 6 120-6-440 | 6” B | 12 HP | 3 FASES | 440V. | |
| NE 6 180-6-220 | 6” B | 18 HP | 3 FASES | 220V. | |
| NE 6 180-6-440 | 6” B | 18 HP | 3 FASES | 440V. |
| NE 6 240-6-220 | 6” B | 24 HP | 3 FASES | 220V. | |
| NE 6 240-6-440 | 6” B | 24 HP | 3 FASES | 440V. | |
| NE 6 300-6-220 | 6” B | 30 HP | 3 FASES | 220V. | |
| NE 6 300-6-440 | 6” B | 30 HP | 3 FASES | 440V. |

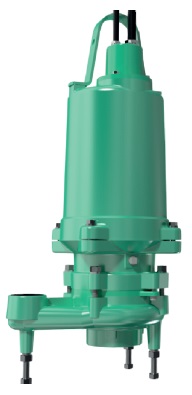

BOMBA SUMERGIBLES TRITURADORAS GRINDER SERIE NG 60 HZ.
| MODELO | TAMAÑO | POTENCIA | FASES | VOLTAJE | FICHA TEC. |
| NG 1.25-20-2-220-1 | 1 ¼” NPT | 2.0 HP | 1 FASE | 220V. | |
| NG 1.25 20-2-220 | 1 ¼” NPT | 2.0 HP | 3 FASES | 220V. | |
| NG 1.25 20-2-440 | 1 ¼” NPT | 2.0 HP | 3 FASES | 440V. |
| NG 2 30-2-220 | 2” NPT | 3.0 HP | 3 FASES | 220V. | |
| NG 2 30-2-440 | 2” NPT | 3.0 HP | 3 FASES | 440V. | |
| NG 2 50-2-220 | 2” NPT | 5.0 HP | 3 FASES | 220V. | |
| NG 2 50-2-440 | 2” NPT | 5.0 HP | 3 FASES | 440V. | |
| NG 2 75-2-220 | 2” NPT | 7.5 HP | 3 FASES | 220V. | |
| NG 2 75-2-440 | 2” NPT | 7.5 HP | 3 FASES | 440V. |
1-Fijar el SOPORTE DE TUBO GUIA (4) superior en el centro de la pared interna de la trampilla de acceso, en el mismo lado por donde irá la tubería de descarga de la bomba.
2. Posicionar el CODO ESTACIONARIO (2) en el fondo del POZO de manera que los TUBOS GUÍA (11) queden alineados con el SOPORTE DE TUBOS GUIA (4) que se ha instalado anteriormente. Controlar con una plomada su verticalidad. Marcar los agujeros que lleva el CODO ESTACIONARIO (1) para su fijación y proceder a su anclaje en el fondo del pozo. Posicionar los TUBOS GUÍA (11) en su correcto alojamiento y proceder a su fijación determinando su longitud definitiva.
3.-En pozos profundos, de más de 6 m., es necesario una sujeción suplementaria para los tubos guía en una posición intermedia.
4.-Insertar los TUBOS GUÍA (11) en los CONECTORES GUIAS (3) que lleva CODO ESTACIONARIO (1) previstos para tal fin. Verificar la verticalidad de los mismos.
5.-Fijar definitivamente el CODO ESTACIONARIO (2) y el SOPORTE DE TUBOS GUIA (4) con sus tornillos correspondientes.
6.-Instalar la TUBERÍA DE DESCARGA (12) con brida de 4” o 6” 125LBS según modelo (15) con tomillos al CODO ESTACIONARIO (1).
7.-Fijar la CADENA DE IZADO (13) a la manija de elevación de la BOMBA(14).
8.-Fijar la BRIDA GUIA (2) con la brida de descarga de la BOMBA (14) y descender el conjunto hasta el fondo del pozo centrando la BRIDA GUIA (2) entre los TUBOS GUÍA (11). La bomba cuando llegue al fondo por su propio peso, se colocará automáticamente en su posición correcta.
9.-Colgar la CADENA DE IZADO (13) en la parte superior sobre el SOPORTE TUBOS GUIA (4) en uno de sus eslabones de enganche correspondientes. Asegurarse de que los cables eléctricos no queden prensados o dañados.
10.- Para un correcto funcionamiento es necesario controlar que los INTERRUPTORES DE NIVEL o flotadores accionen libremente, lejos de las paredes del pozo y de cualquier otro obstáculo. No deben descansar en el fondo del pozo , ni estar situados en el flujo del líquido de entrada.
MANUAL DE MANTENIMIENTO E INSTALACION PARA BOMBAS WDM SERIE NE4 Y NE6
EQUIPOS Y CONTROL DE FLUIDOS SA DE CV
