WDM SERIE GS Y GU

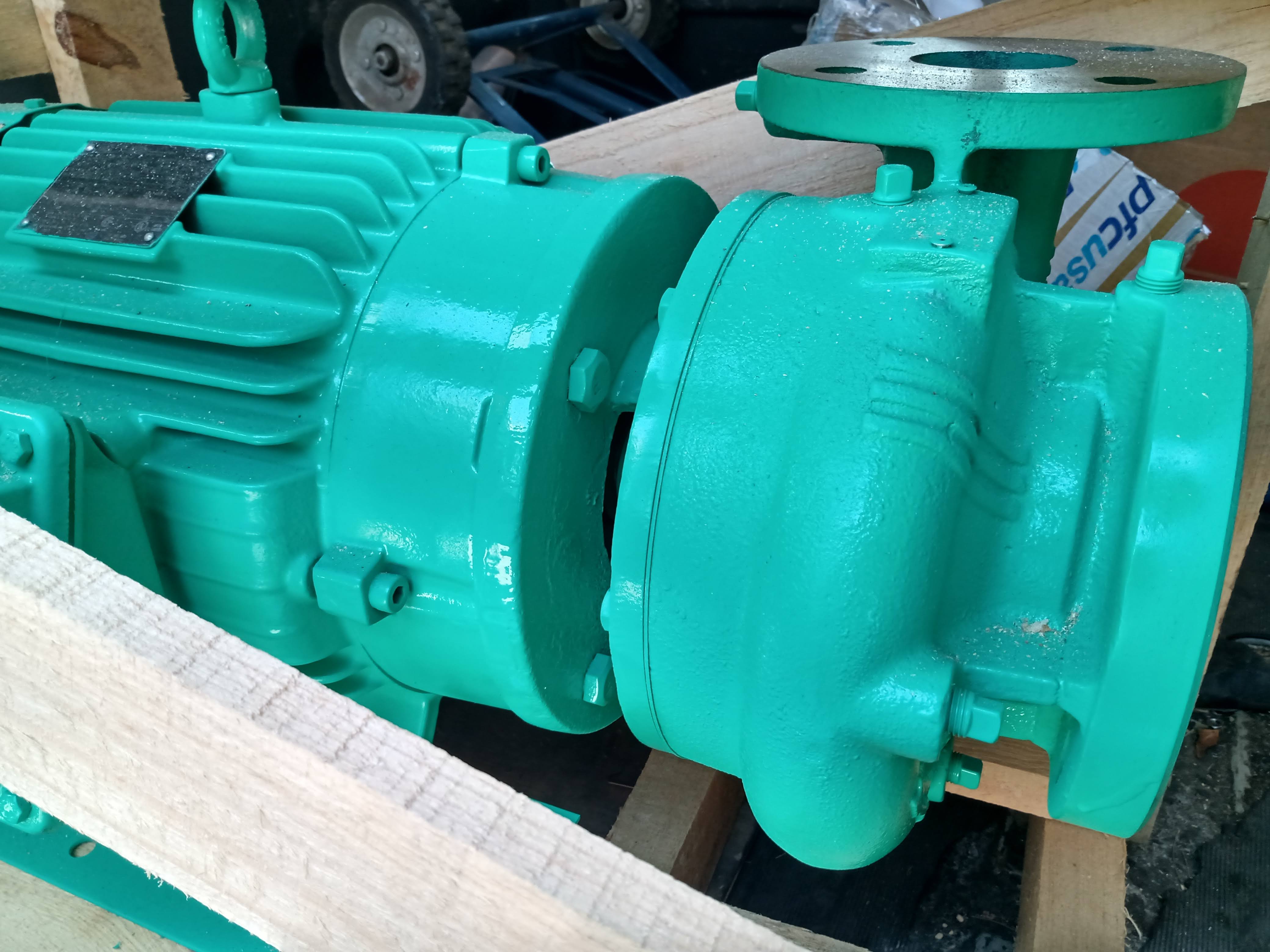

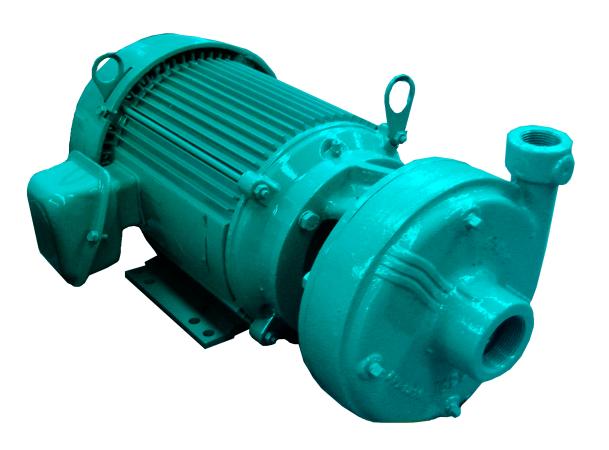

Motobombas y bombas centrifugas horizontales marca WDM Serie GS fabricadas en monobloque y transmisión universal. Estos equipos son diseñados para las industrias textiles, farmacéuticas, mineras, entre otras. No obstante, su uso no se limita únicamente al campo industrial, también pueden ser empleados para el comercio o para zonas habitacionales.

Los materiales utilizados para el ensamble de estos modelos son en pedestal, cuerpo, contrabrida y carcasa en hierro fundido para el impulsor cerrado en hierro fundido con opción en acero inoxidable 316SS. Este último posee un sello mecánico estándar en carbón, cerámica, buna y acero inoxidable. Es necesario mencionar que todas las piezas son fabricadas con materiales de calidad que permiten su larga vida, alto desempeño en rendimiento y servicio. Asimismo, estos equipos son acoplados directamente a motores eléctricos trifásicos totalmente cerrados con ventilación exterior.

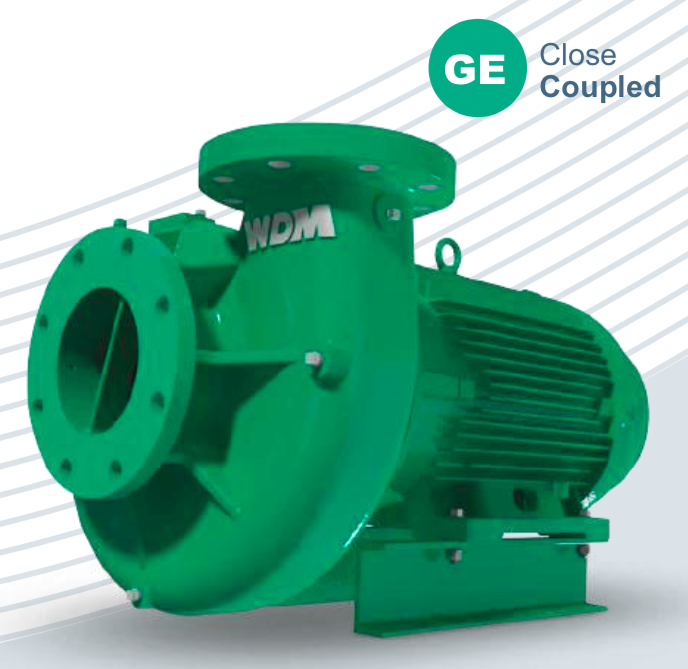

WDM GE 3500 RPM

WDM GE 1800 RPM

WDM GU

WDM GD

WDM GE Y GU INFORMACIÓN TECNICA

APLICACIONES

Distribución de agua en unidades residenciales.

Equipos de trabajo pesado y continuo.

Industria Petrolera.

Industria Petroquímica.

Industria Química.

Manejo de combustibles.

Recirculación de agua en torres de enfriamiento.

Refrigeración de maquinaria / Circuitos de recirculación.

Riego por aspersión.

Sistemas contraincendios.

Sistemas de presión.

DESEMPEÑO

Presión: hasta 108 mca (Metros columna de agua).

Caudal: hasta 4,150 gpm (Galones por minuto).

CARACTERISTICAS DE LA BOMBA

Tipo de bomba: Centrífuga.

Acoplamiento: Monobloque.

Voluta: Hierro fundido.

Impulsores: Cerrados en hierro fundido con opción en Acero Inoxidable 316ss

Succión: desde 1 1/4” hasta 10”B.

Descarga: desde 1” hasta 8”B.

CARACTERISTICAS DEL MOTOR

Tipo de alimentación: Eléctrica.

Fases: Trifásicos – Monofásicos

Potencia: desde 2,0 hp hasta 200 hp.

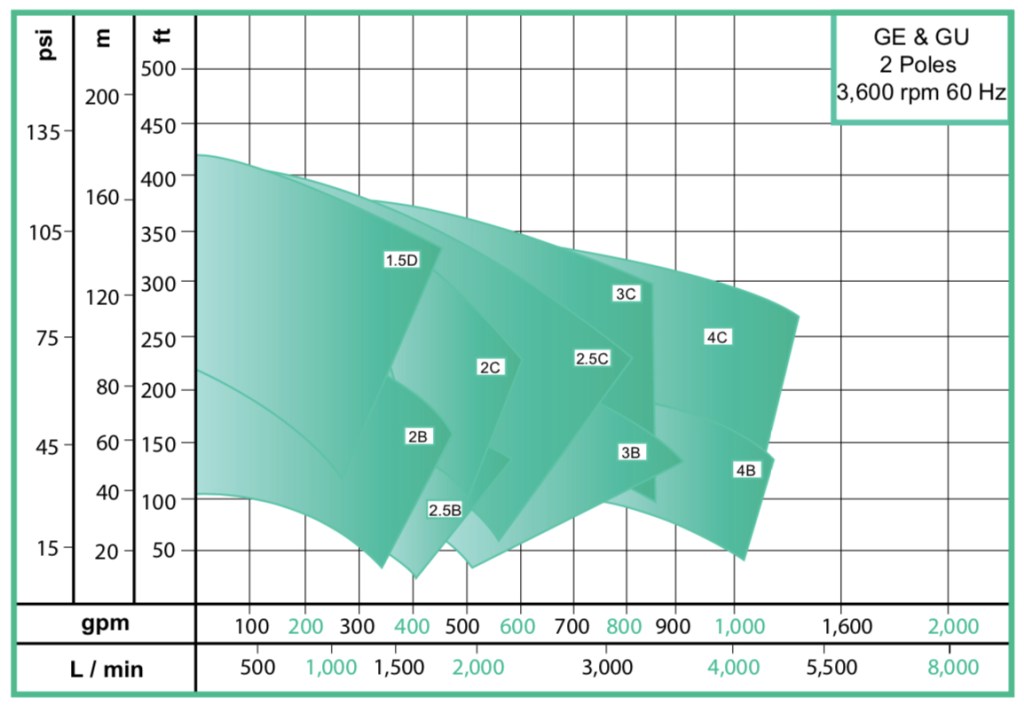

WDM GE 3500 RPM

MODELO Y TAMAÑOS

MODELO TAMAÑO POTENCIA

WDM 1B 1 1/4 X 1 (R) 2 A 10 HP. 3500 RPM

WDM 1.25A 1 1/2 X 1 1/4 (R) 3/4 A 3 HP 3500 RPM

WDM 1.25B 1 1/2 X 1 1/4 (R) 5 A 15 HP 3500 RPM

WDM 1.5A 2 X 1 1/2 (R) 2 A 7.5 HP 3500 RPM

WDM 1.5B 2 X 1 1/2 (R) 5 A 15 HP 3500 RPM

WDM 1.5C 2 X 1 1/2 (R) 10 A 25 HP 3500 RPM

MODELO Y TAMAÑOS

MODELO TAMAÑO POTENCIA

WDM 1.5D 2 X 1 1/2 (R) 20 A 60 HP 3500 RPM

WDM 2B 2 1/2 X 2 (R) 7.5 A 25 HP 3500 RPM

WDM 2C 2 1/2 X 2 (R) 20 A 60 HP 3500 RPM

WDM 2.5B 3 X 2 1/2 (B) 7.5 A 30 HP 3500 RPM

WDM 2.5C 3 X 2 1 1/2 (B) 20 A 75 HP 3500 RPM

WDM 3B 4 X 3 (B) 10 A 40 HP 3500 RPM

WDM 3C 4 X 3 (B) 25 A 75 HP 3500 RPM

WDM 3H 4 X 3 (B) 75 A 125 HP 3500 RPM

WDM 4B 5 X 4 (B) 25 A 50 HP 3500 RPM

WDM 4C 5 X 4 (B) 50 A 125 HP 3500 RPM

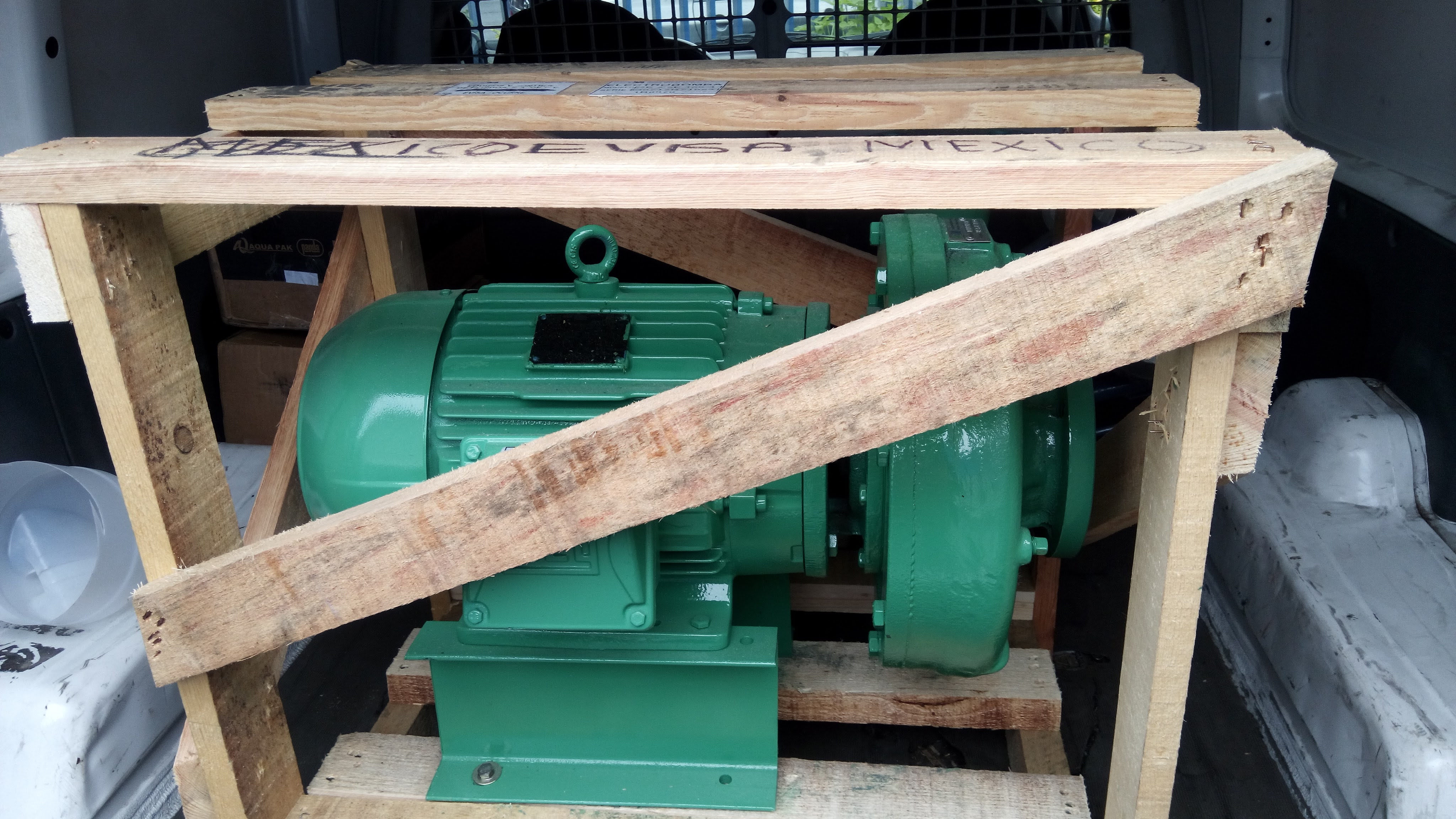

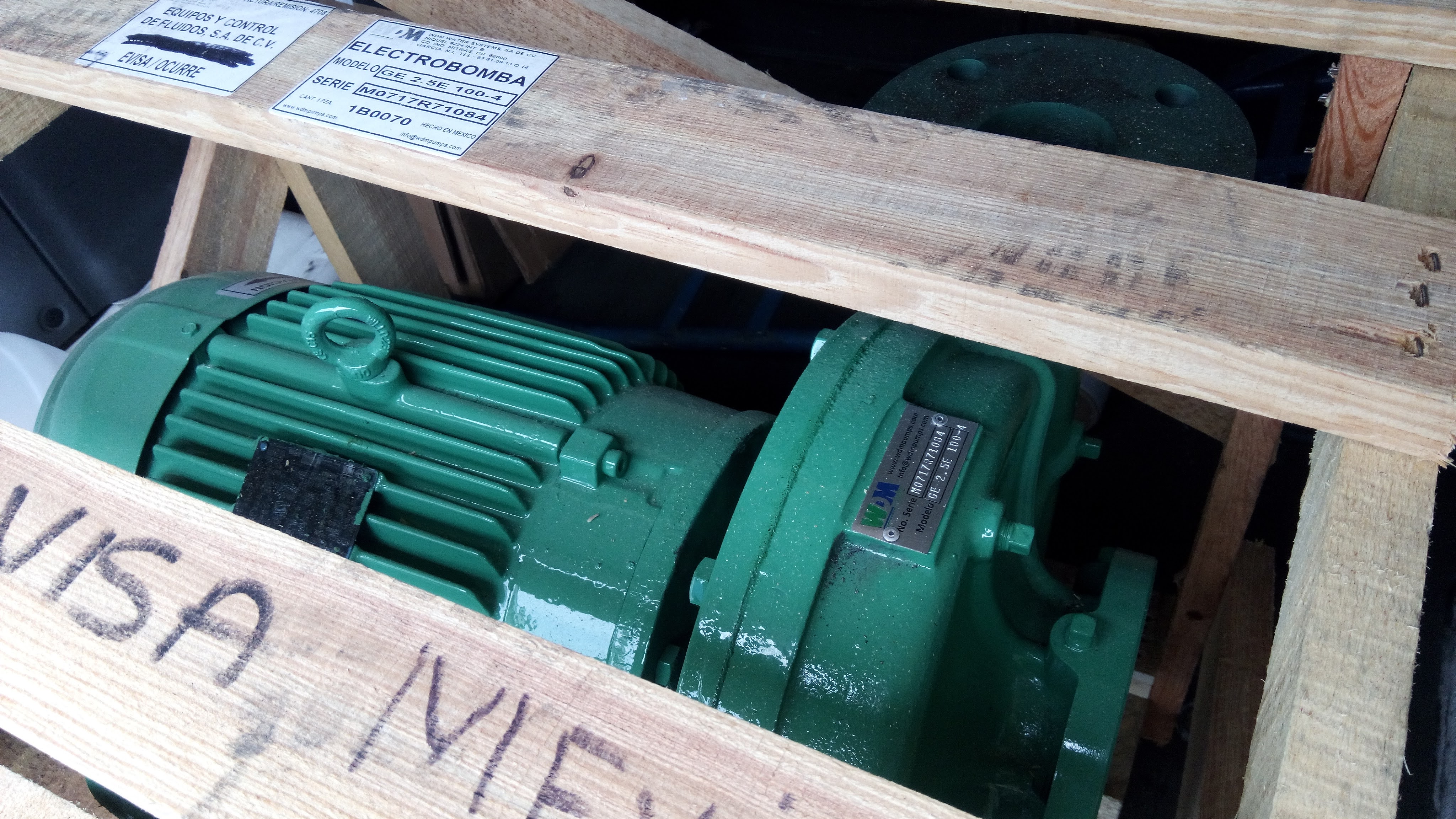

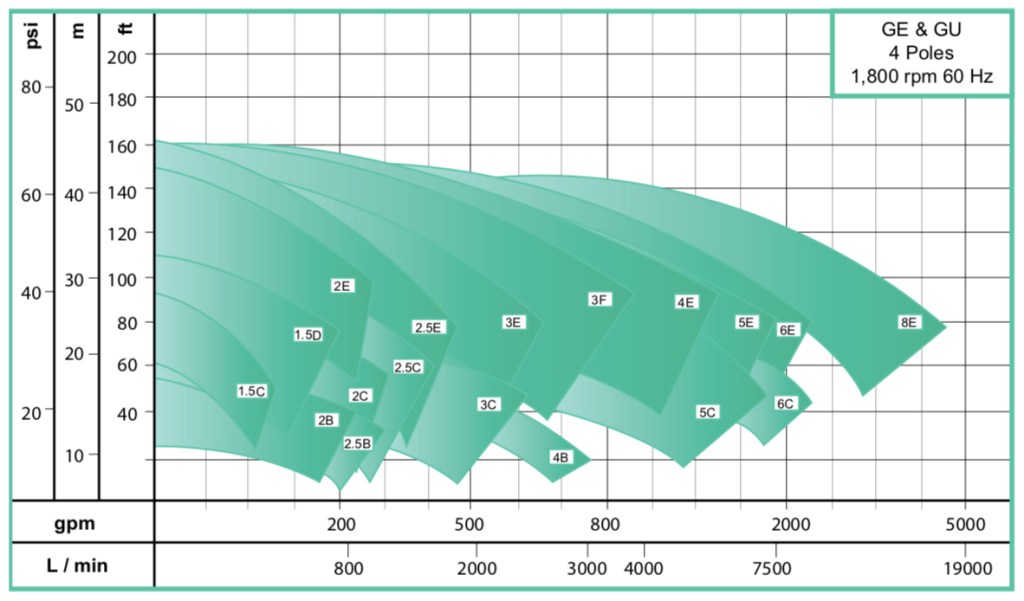

WDM GE 1800 RPM

MODELO Y TAMAÑOS

MODELO TAMAÑO POTENCIA

WDM 1.5C. 2 X 1 1/2 (R) 1.5 A 5 HP 1800 RPM

WDM 1.5D 2 X 1 1/2 (R) 2 A 7.5 HP 1800 RPM

WDM 2B 2 1/2 X 2 (R) 3/4 A 3 HP 1800 RPM

WDM 2C 2 1/2 X 2 (R) 5 A 7.5 HP 1800 RPM

WDM 2E 2 1/2 X 2 (R) 5 A 15 HP 1800 RPM

WDM 2.5B 3 X 2 1/2 (B) 1 A 3 HP 1800 RPM

WDM 2.5C 3 X 2 1/2 (B) 2 A 7.5 HP. 1800 RPM

WDM 2.5E 3 X 2 1/2 (B) 7.5 A 20 HP 1800 RPM

WDM 3B 4 X 3 (B) 1.5 A 5 HP. 1800 RPM

WDM 3C 4 X 3 (B) 3 A 10 HP 1800 RPM

WDM 3E 4 X 3 (B) 10 A 25 HP 1800 RPM

WDM 3F 4 X 3 (B) 15 A 30 HP. 1800 RPM

WDM 3G 4 X 3 (B) 25 A 50 HP 1800 RPM

WDM 4B 5 X 4 (B) 3 A 7.5 HP 1800 RPM

WDM 4E 5 X 4 (B) 15 A 50 HP. 1800 RPM

WDM 4G 5 X 4 (B) 40 A 75 HP. 1800 RPM

WDM 5C 6 X 5 (B) 10 A 30 HP. 1800 RPM

WDM 5G 6 X 5 (B) 60 A 125 HP 1800 RPM

WDM 6C 8 X 6 (B) 15 A 40 HP 1800 RPM

WDM 6E 8 X 6 (B) 25 A 75 HP 1800 RPM

WDM 6G 8 X 6 (B) 100 A 200 HP. 1800 RPM

WDM 8E 10 X 8 (B) 60 A 125 HP 1800 RPM

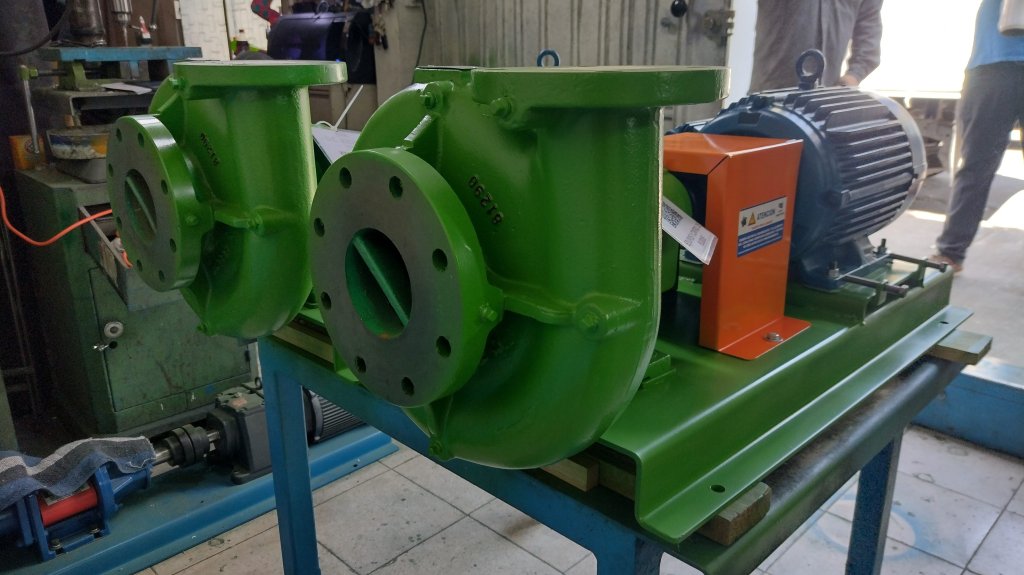

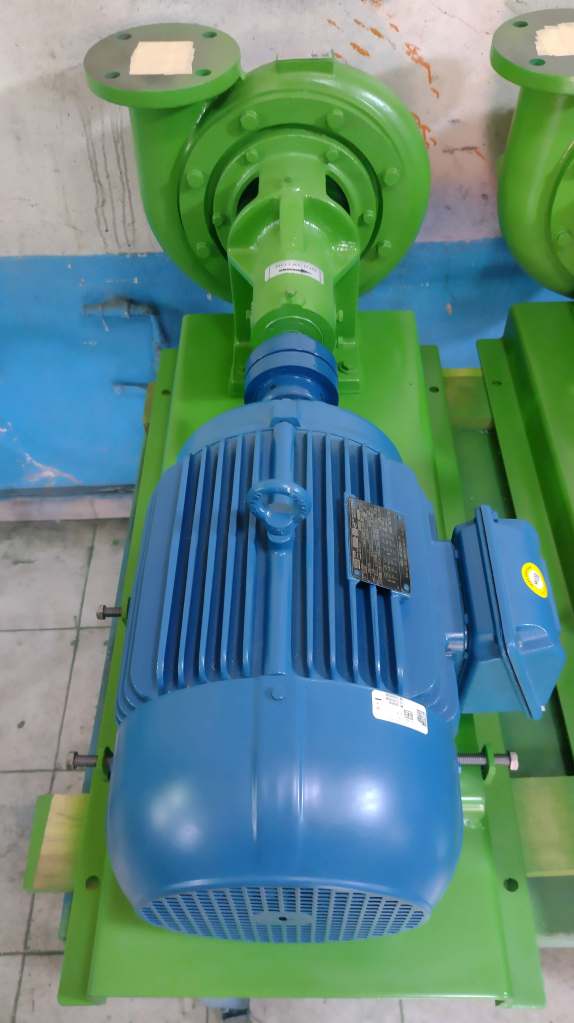

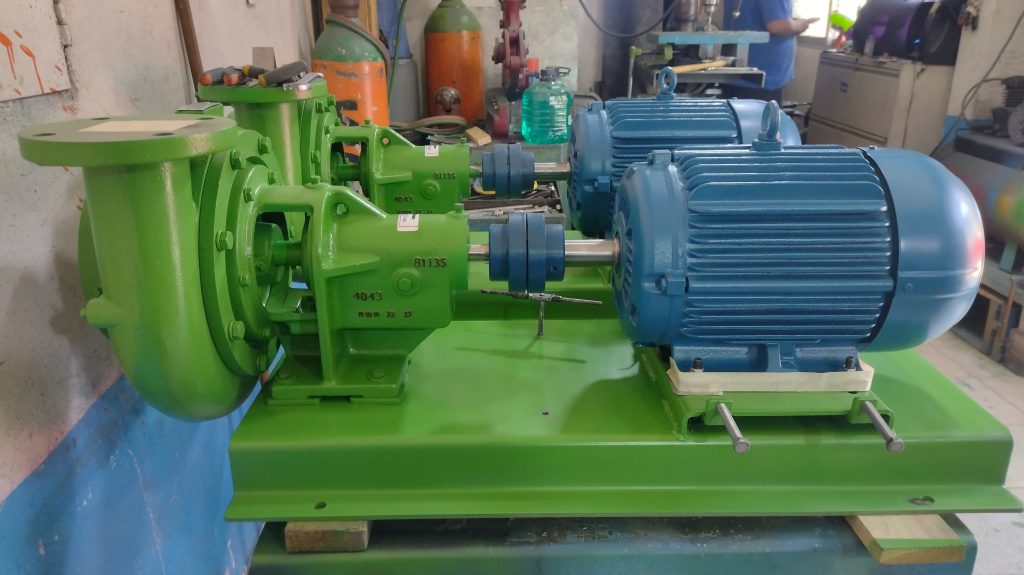

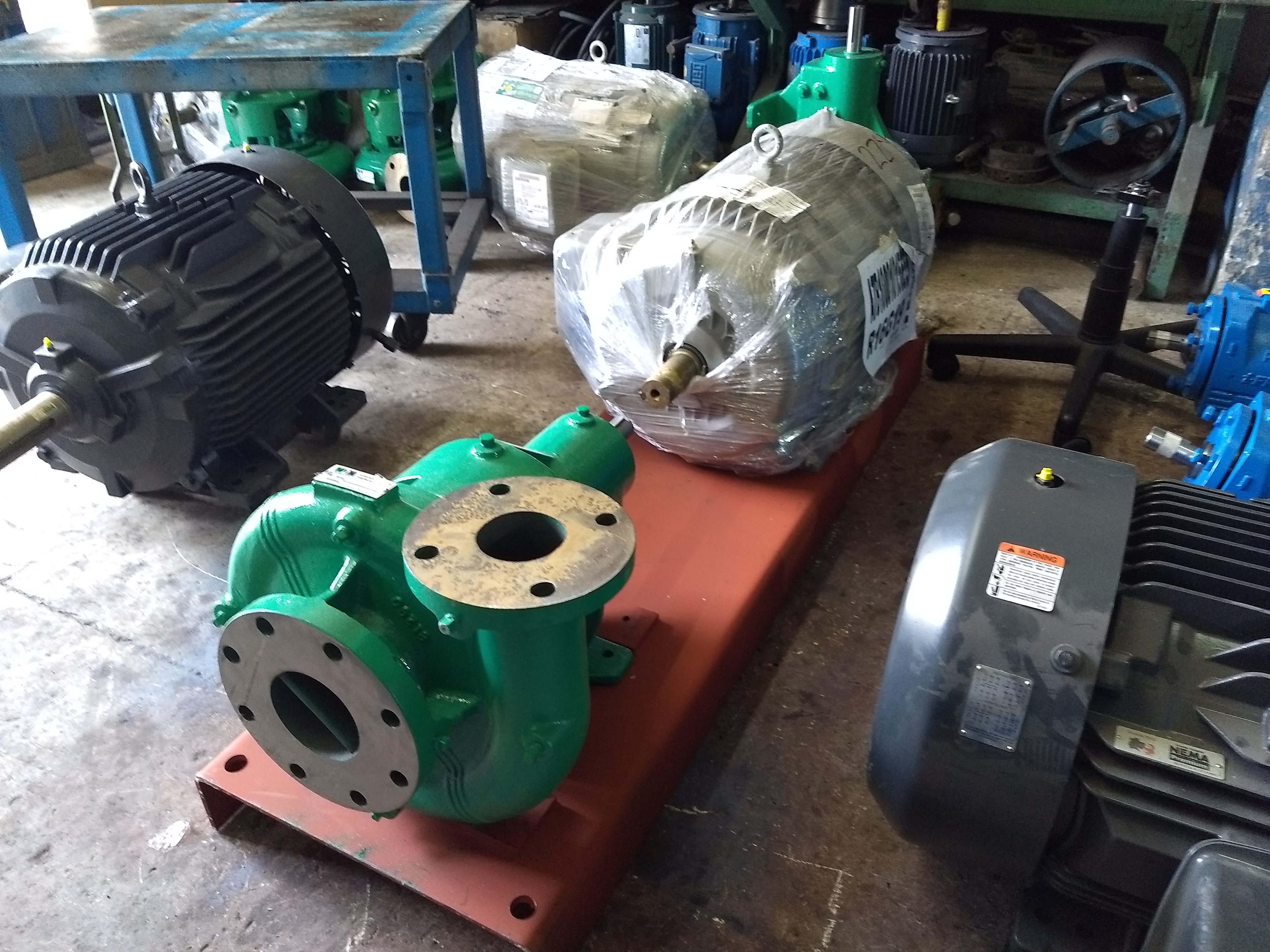

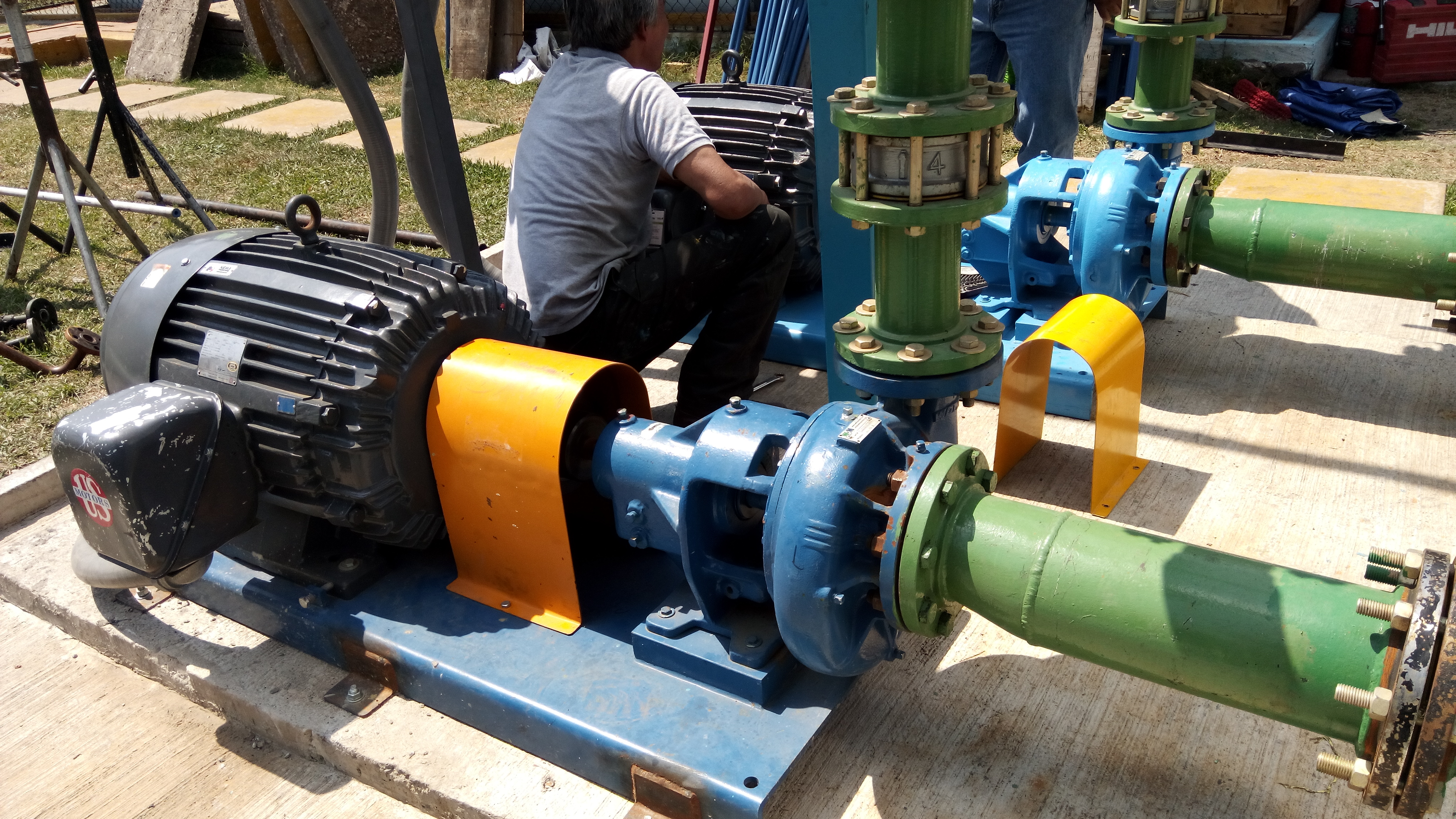

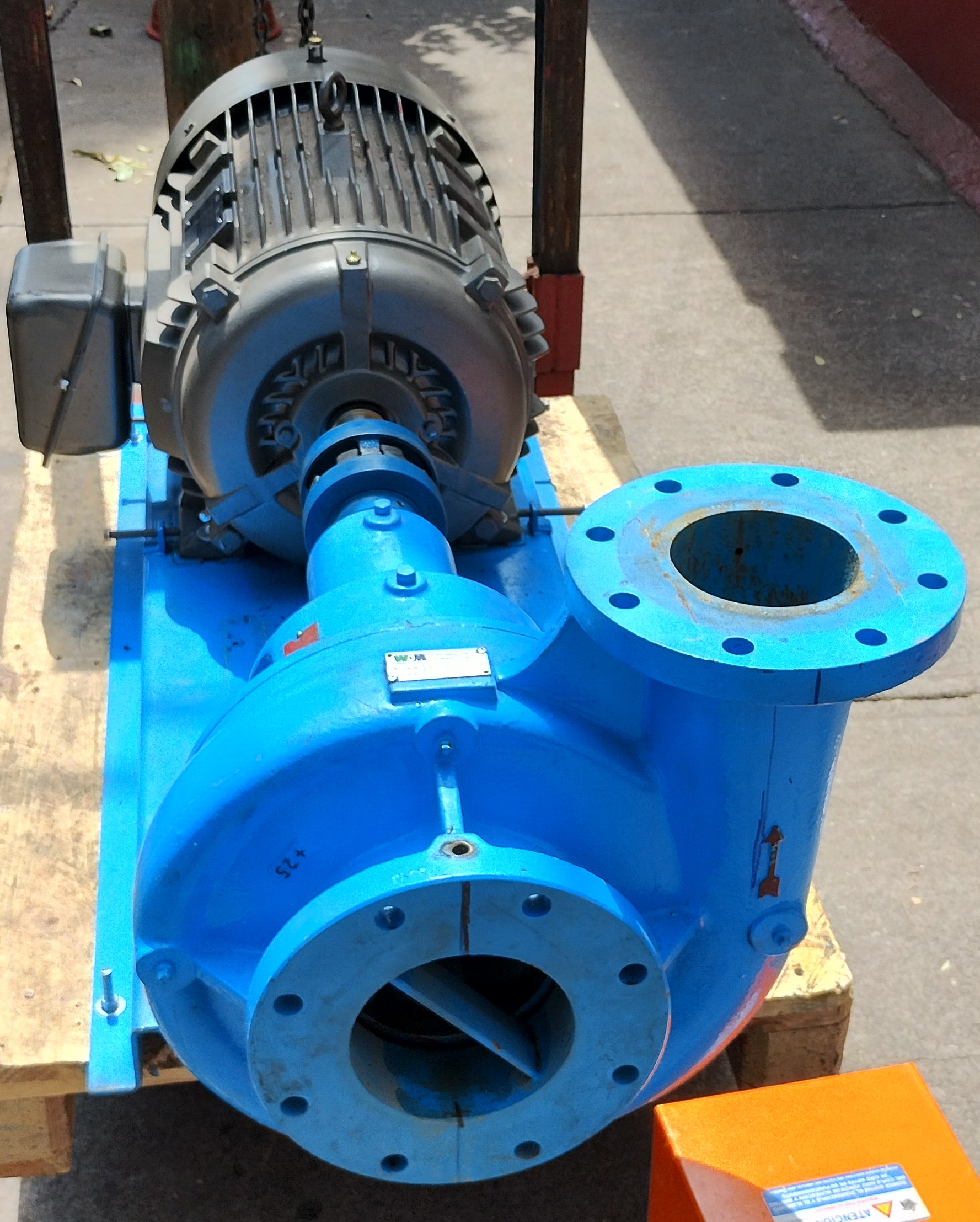

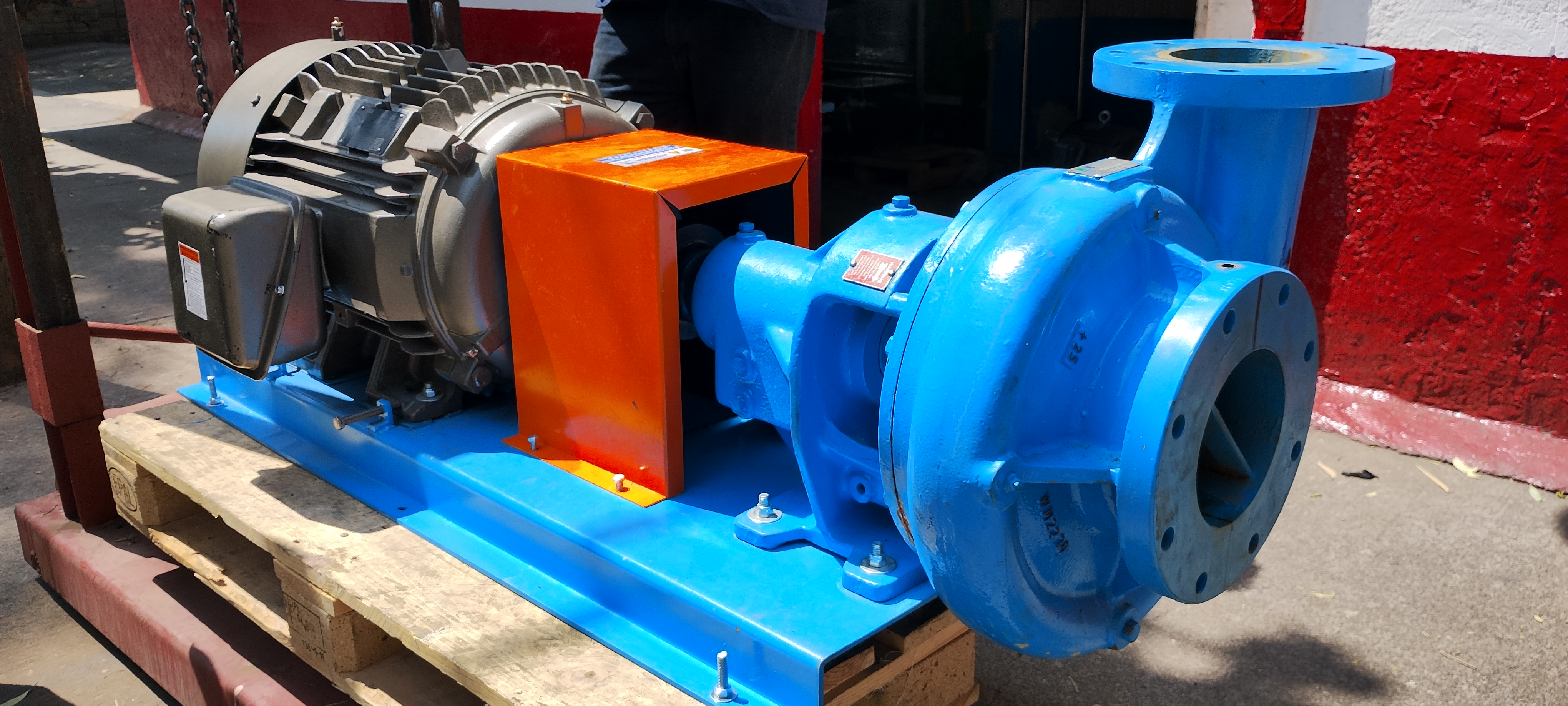

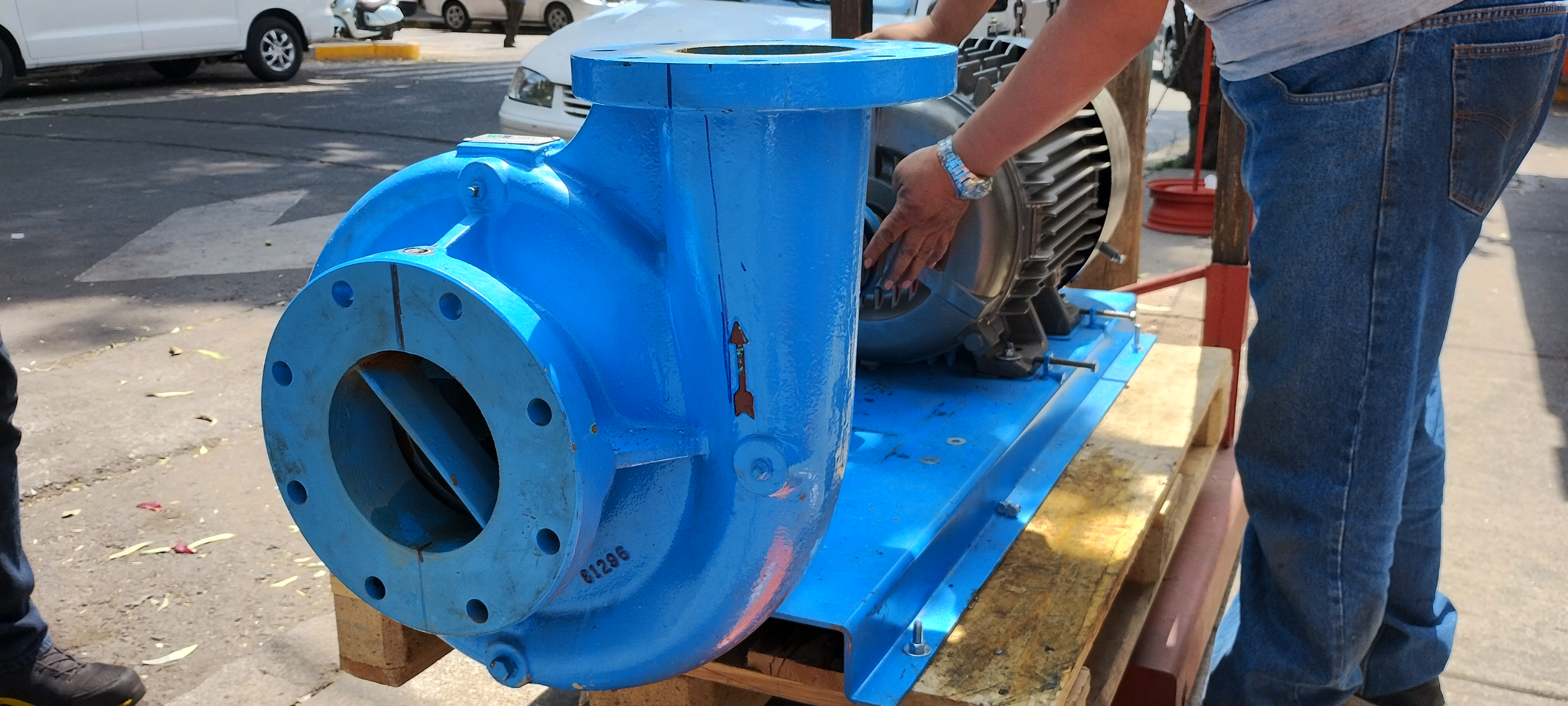

WDM GU

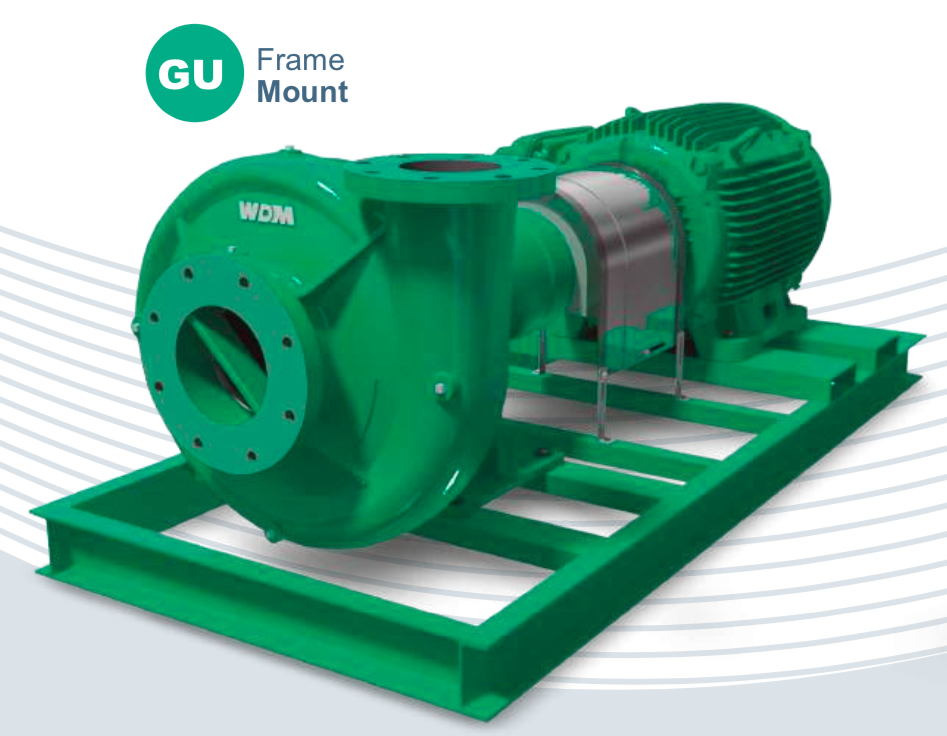

Bomba centrifuga horizontal de transmisión universal marca WDM Serie GU. Su material de construcción es en hierro fundido con un impulsor, tipo cerrado, del mismo material con opción en acero inoxidable 316SS. De igual manera, dispone con un sello mecánico estándar, el cual puede estar disponible en carbón, cerámica, buna y acero inoxidable.

Su proceso de acoplamiento es mediante el uso de un cople felxible tipo sure flex o tipo omega con espaciador a motor eléctrico horizontal trifásico totalmente cerrado con ventilación exterior eficiencia premium. El equipo es montado y alineado sobre una base metálica troquelada tipo canal invertida sombrero o estructural, cuenta con dados de ajuste para la base del motor, tornillería de grado y pintura, incluye guarda cople tipo omega cerrado rectangular, todo el ensamble cumple con la norma ANSI B73.1

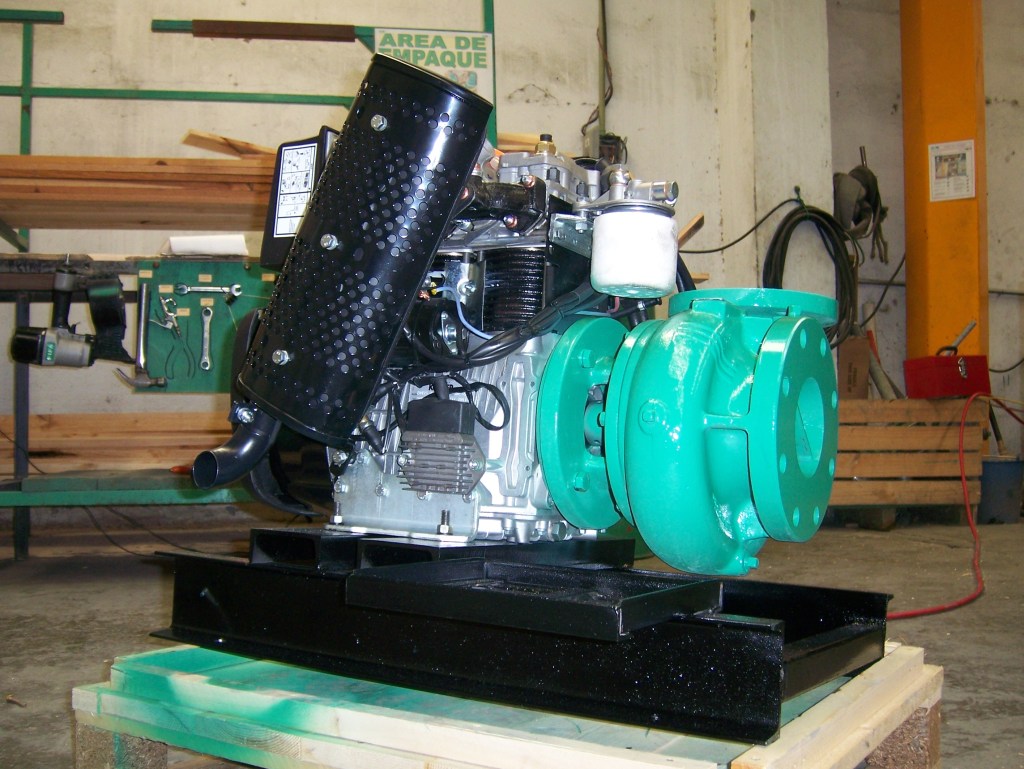

WDM GD

Motobombas centrifugas de la serie GS acopladas directamente a motores de combustión interna. Los equipos son montados sobre bases metálicas estructurales; las cuales son diseñadas especialmente para sistemas de riego, sistemas contra incendios GDI y abastecimiento de agua –especialmente en lugares con escasa infraestructura eléctrica–.
