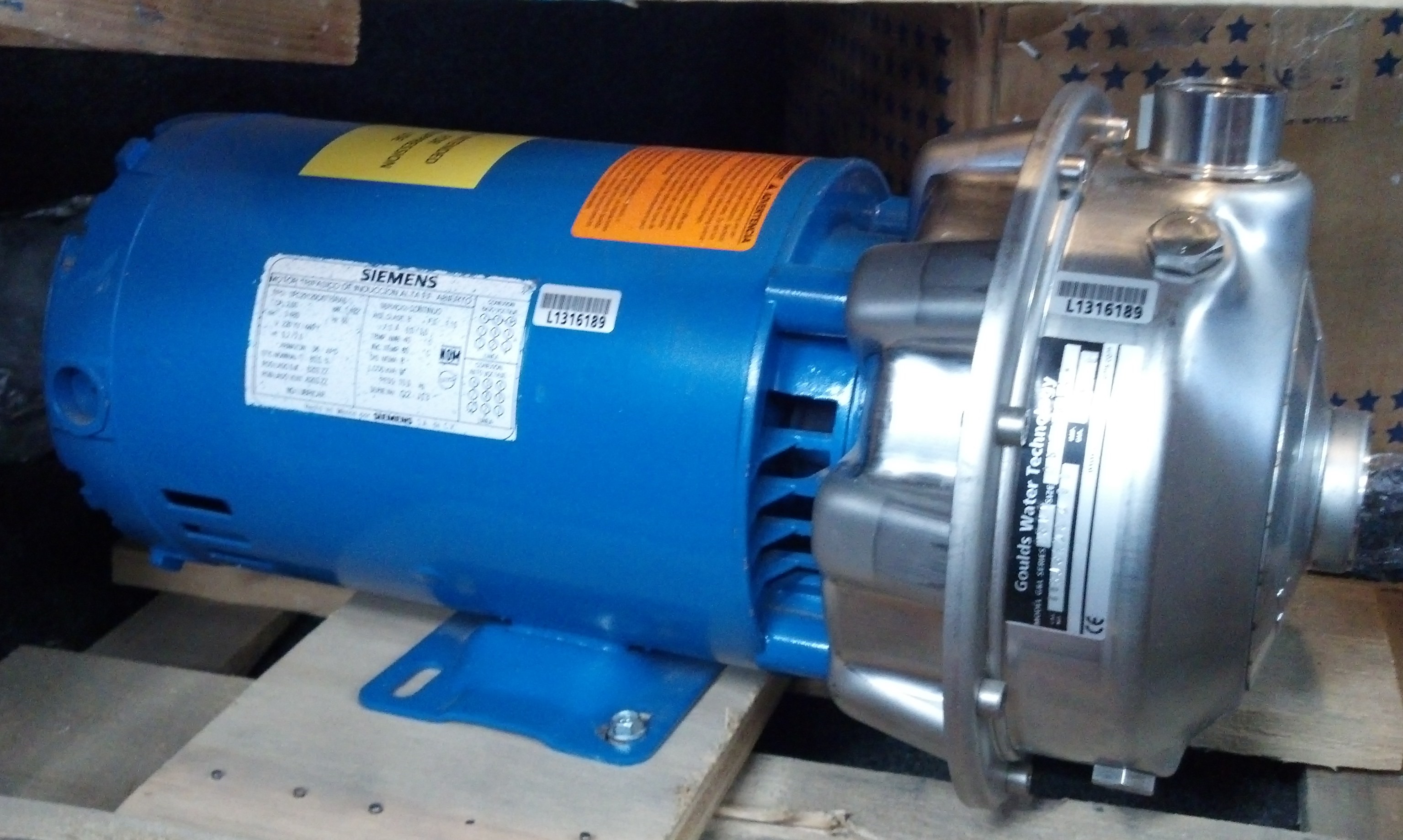

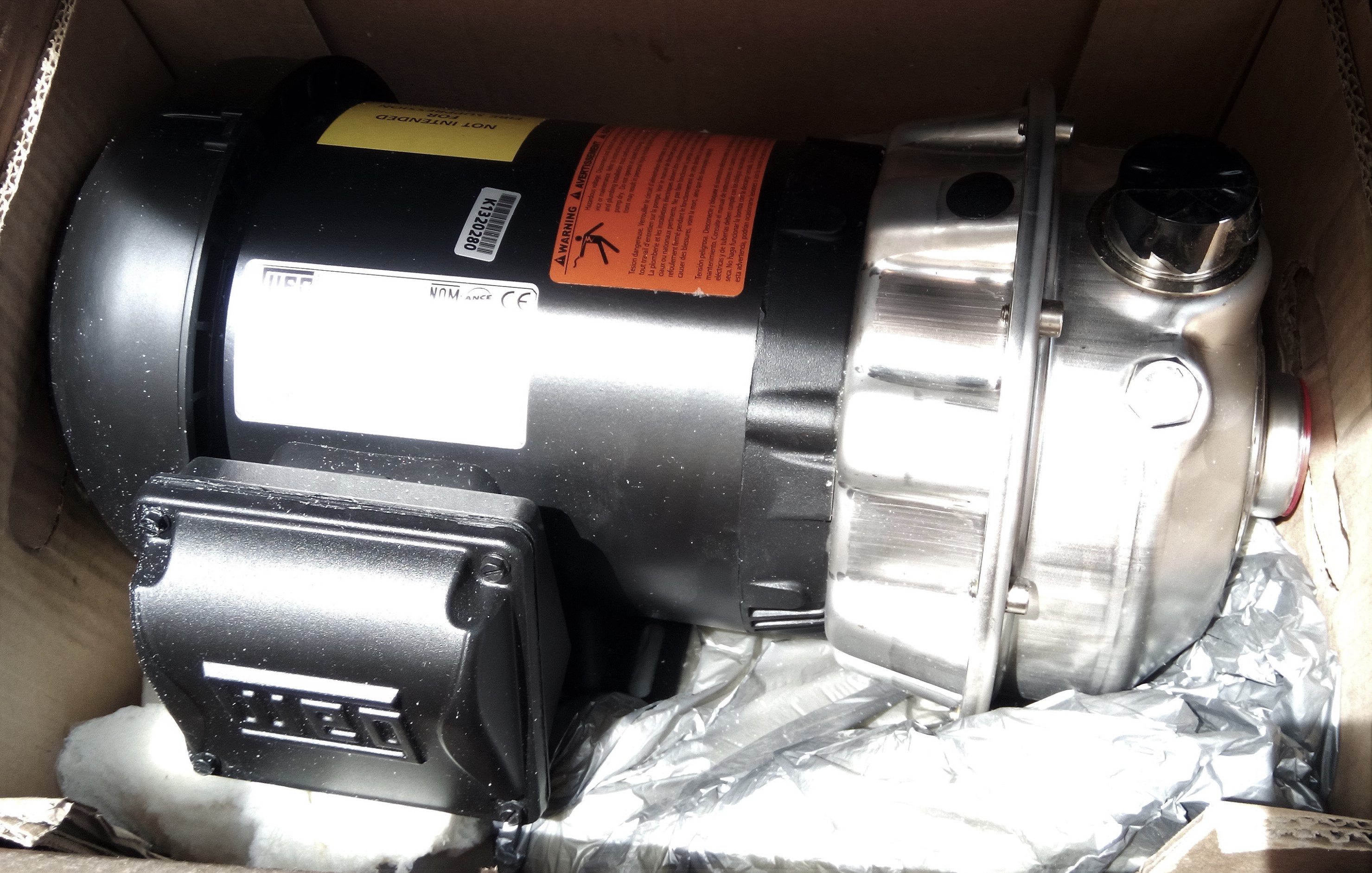

Bombas Centrifugas Horizontales en Acero Inoxidable 316 Marca Goulds Xilem

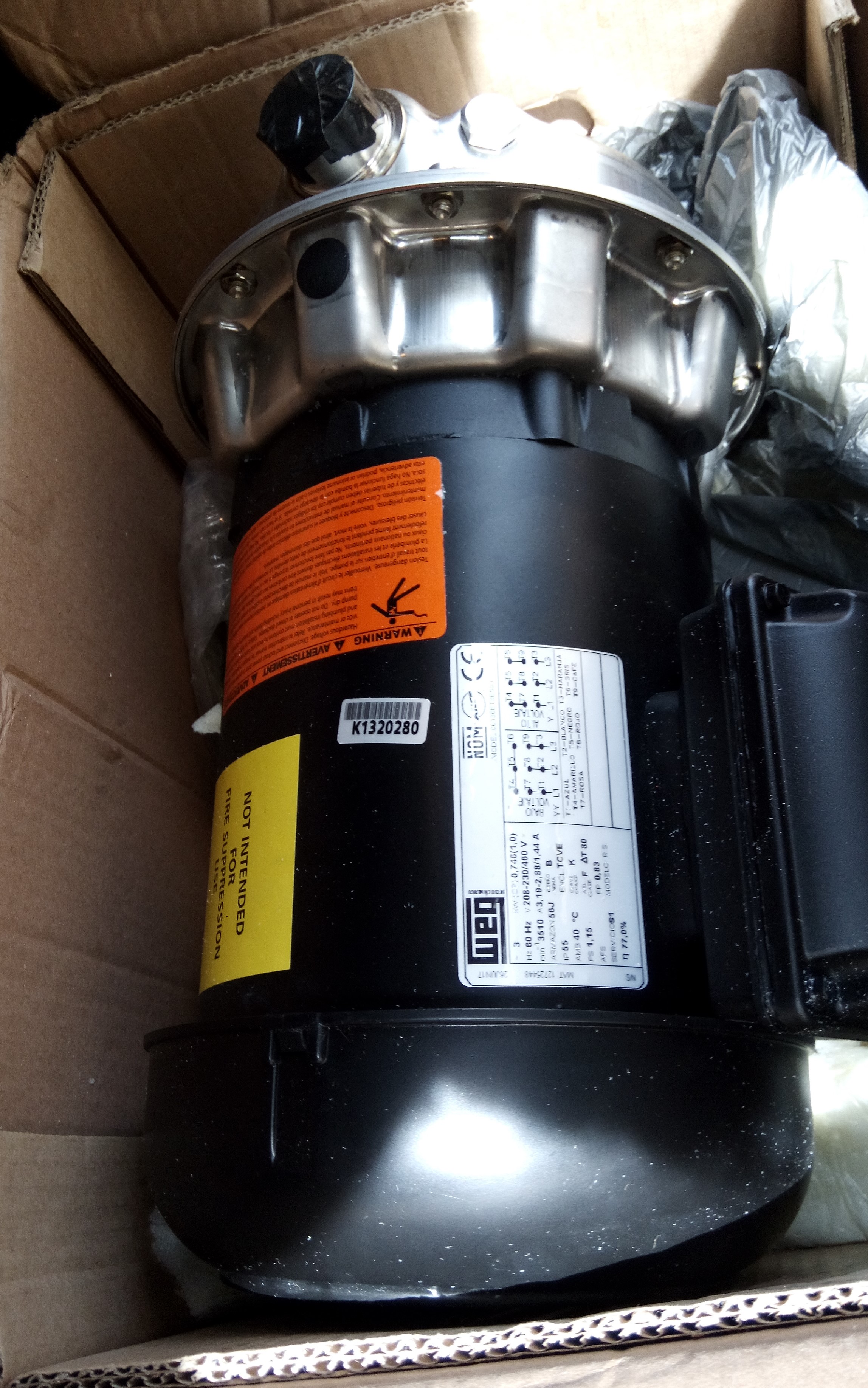

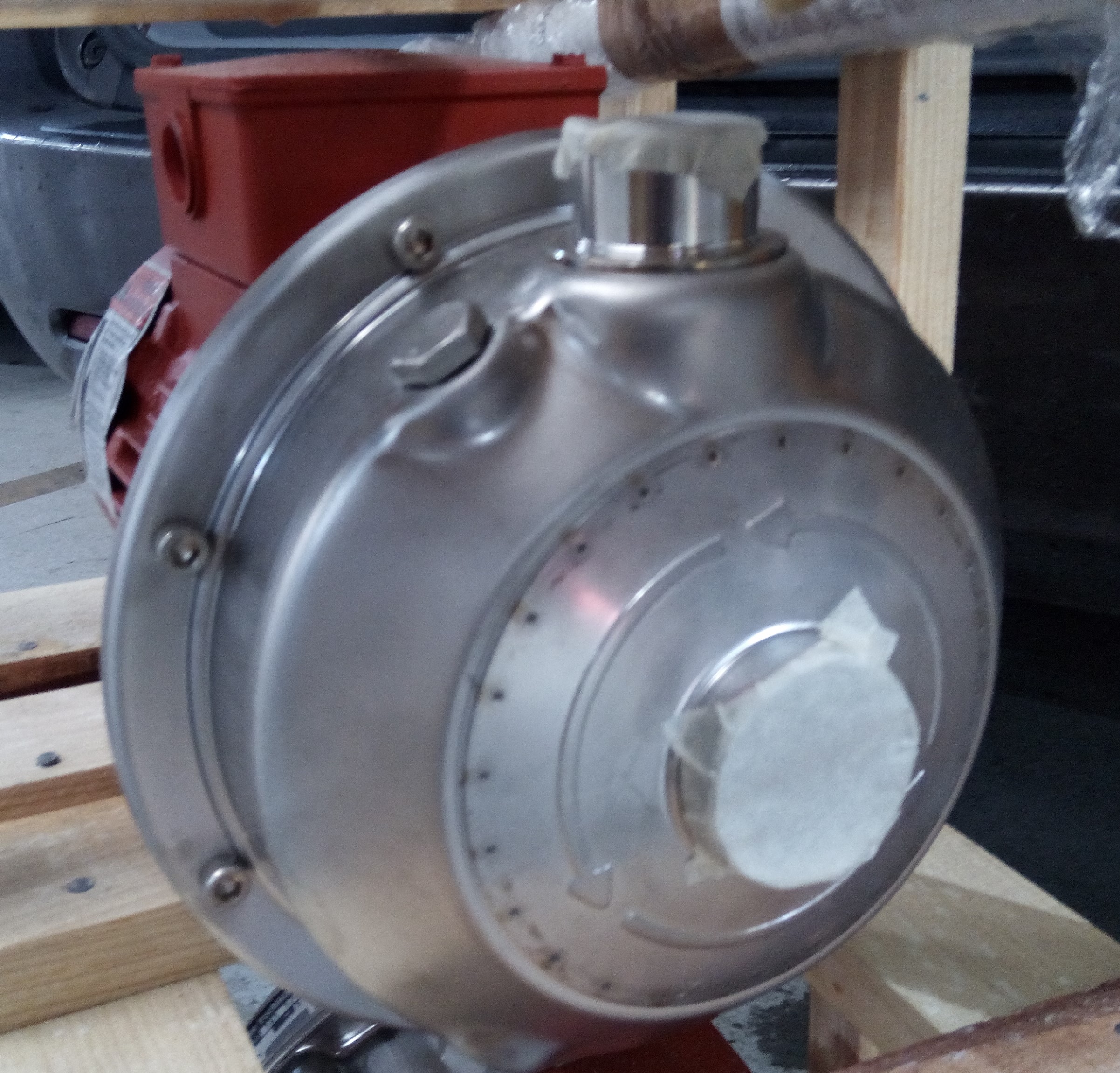

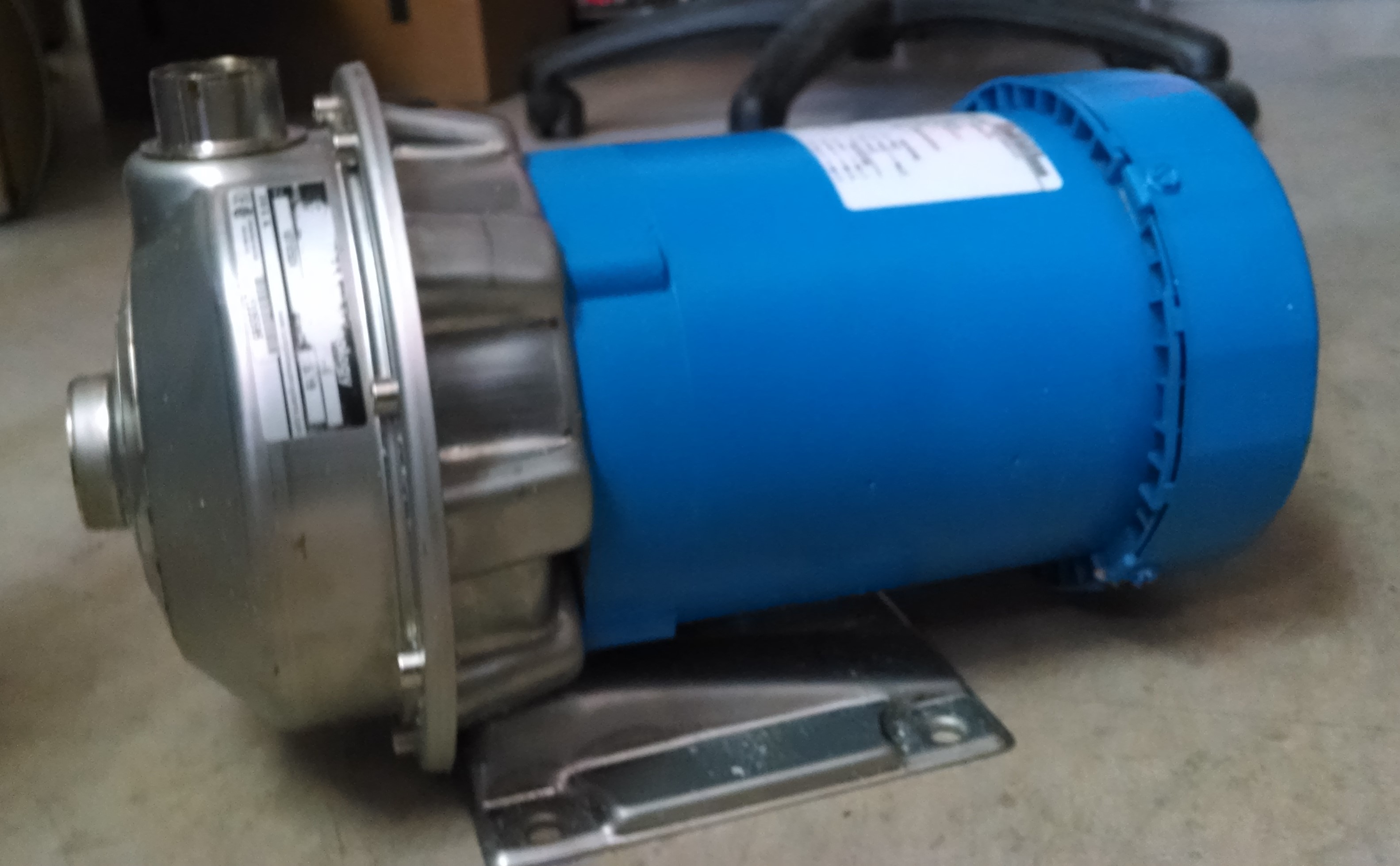

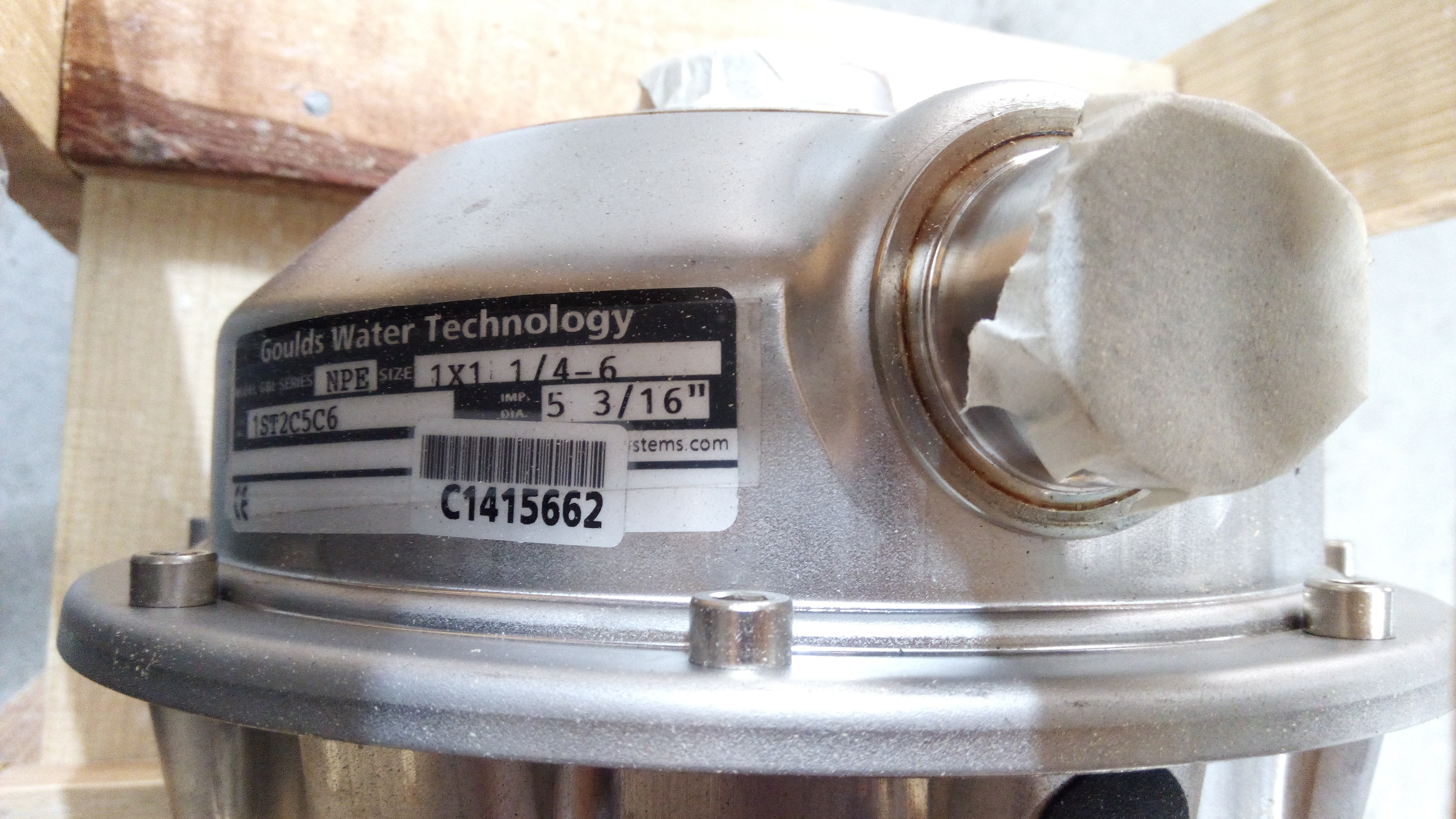

GOULDS XILEM NPE 1ST
GOULDS

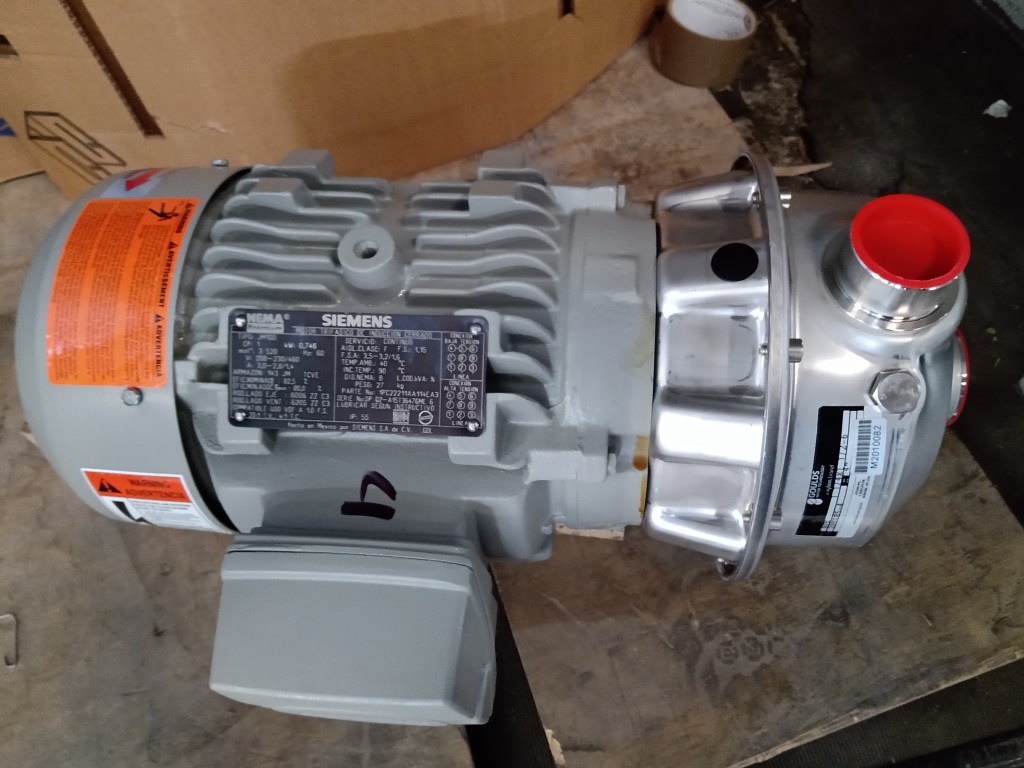

Bombas de acero inoxidable NPE / NPE-F 316L

Bombas centrífugas comerciales de succión de extremo en acero inoxidable 316L
Serie G&L NPE

Aplicaciones:

  • Circulación de agua
  • Servicio de refuerzo
  • Transferencia de líquido
  • Sistema de pulverización
  • Enfriadores
  • Sistemas de lavado / limpieza Refrigeración por moldeo por inyección
  • Ósmosis inversa
  • Depuradores de aire
  • Intercambiadores de calor
  • Sistemas de filtración Bombas jockey
  • Aplicaciones OEM
  • Servicios generales de agua

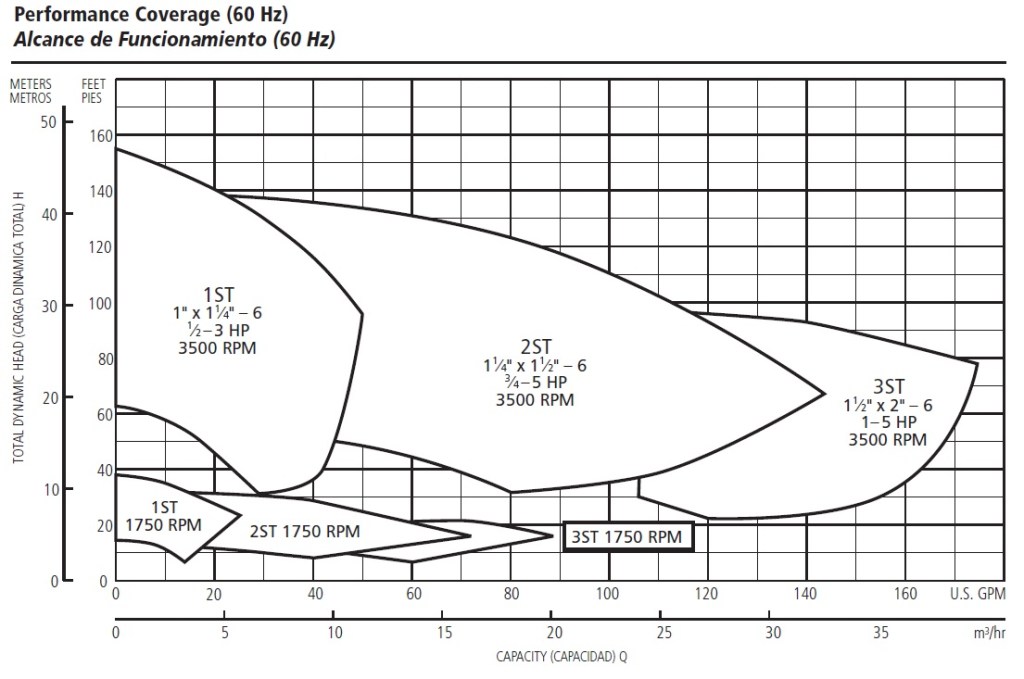

GOULDS XILEM RANGO DE CURVAS

Características y Beneficios

Materiales Superiores de Construcción: Componentes completos para manejo de líqui­dos en acero inoxidable AISI 316L y consola para el montaje para resistencia a la corrosión, apariencia de calidad, y fuerza y ductilidad mejoradas.

Impulsor de Eficiencia Supe­rior: El impulsor encerrado con un diseño único de anillo del sello flotante, mantiene sin ajustes, la eficiencia máxima sobre la vida de la bomba.

Características de la Carcasa y del Adaptador: Construcción en acero inoxidable con NPT roscado, conexiones centrales, válvulas de fácil acceso, conexiones de cebado y drenaje con enchufes de acero inoxid­able. Cara del sello válvula/chorro opcional disponible.

Sello Mecánico: Estándar John Crane Tipo 21 con carbón en con­traste con caras de silicón-carbide, elastómeros de Viton, y partes metálicas de acero inoxidable 316. Sellos de alta temperatura y productos químicos están dis­ponibles.

Motores: Estándar NEMA a prueba de goteo, ventilador totalmente encerrado o recintos a prueba de explosión. Diseño robusto de balineras de bolas para trabajo continuo en todas las condiciones de funcionamiento.

Especificaciones

Capacidades:

85 GPM (322L/min) a 1750 RPM 170 GPM (643L/min) a 3500 RPM

Cargas:

39 pies (12 m) a 1750 RPM 150 pies (46 m) a 3500 RPM

Presión de trabajo:

125 PSIG (9 baras)

Temperatura máxima:

250° F (121° C)

Dirección de rotación: En dirección de las agujas del reloj visto desde el extremo final del motor.

Motores: Armazón 56J NEMA, 1750 RPM ½ HP. 3500 RPM ½ a 5 HP. Cubiertas abiertas resguardadas, totalmente encerradas enfriadas por ventilador o a prueba de ex­plosiones. Eje de acero inoxidable con balineras de bolas.

Monofásicos: Voltaje 115/230 ODP y TEFC. (modelo 3 y 5 HP – 230 voltios solamente) Se proporciona protección térmica contra sobrecarga construida con reseteo automático.

Trifásicos: Voltaje 208-230/460 ODP, TEFC y EX PROOF.NOTA: Para motores trifásicos se debe de proporcionar la protección térmica contra sobrecarga en la unidad de arranque. El arrancador y los calen­tadores se deben pedir por separado.

GOULDS XILEM NPE DESPIECE MOTOBOMBA

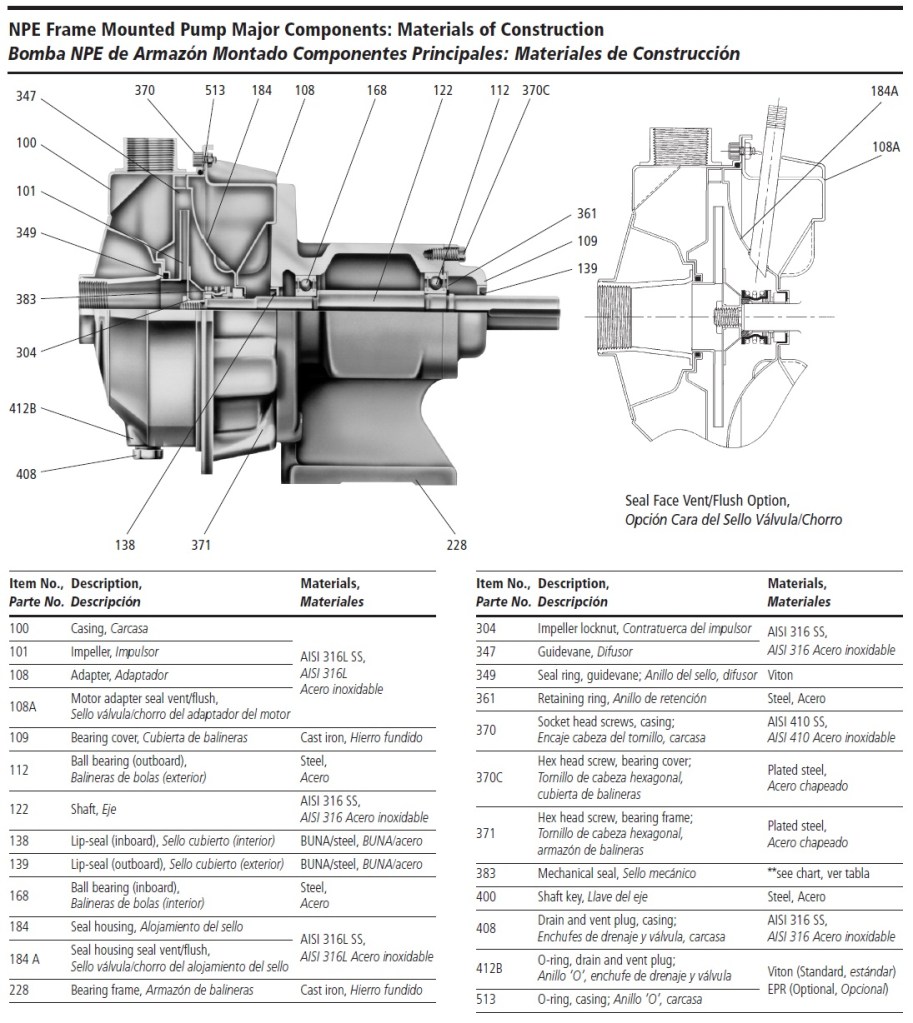

GOULDS XILEM NPE DESPIECE TRANSMISIÓN UNIVERSAL
CATALOGO DESCARGABLE GOULDS XILEM NPE

Presentaciones de SSH Grupo S y Grupo M y SSH-F, C

REEMPLAZADA POR LA BOMBA CENTRÍFUGA DE SUCCIÓN EXTREMO DE ACERO INOXIDABLE e-SH 316 (60 Hz)

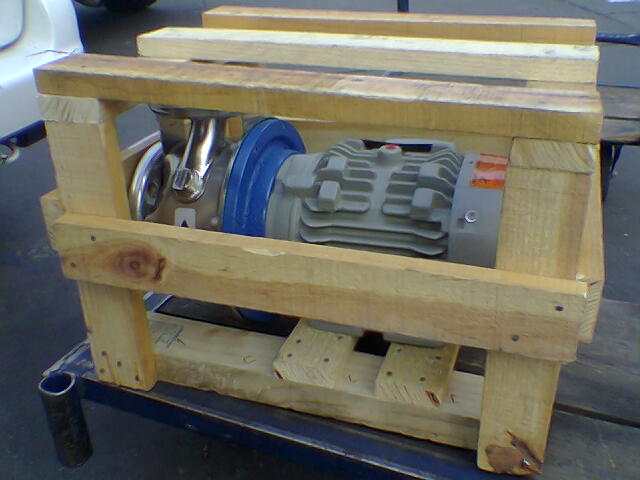

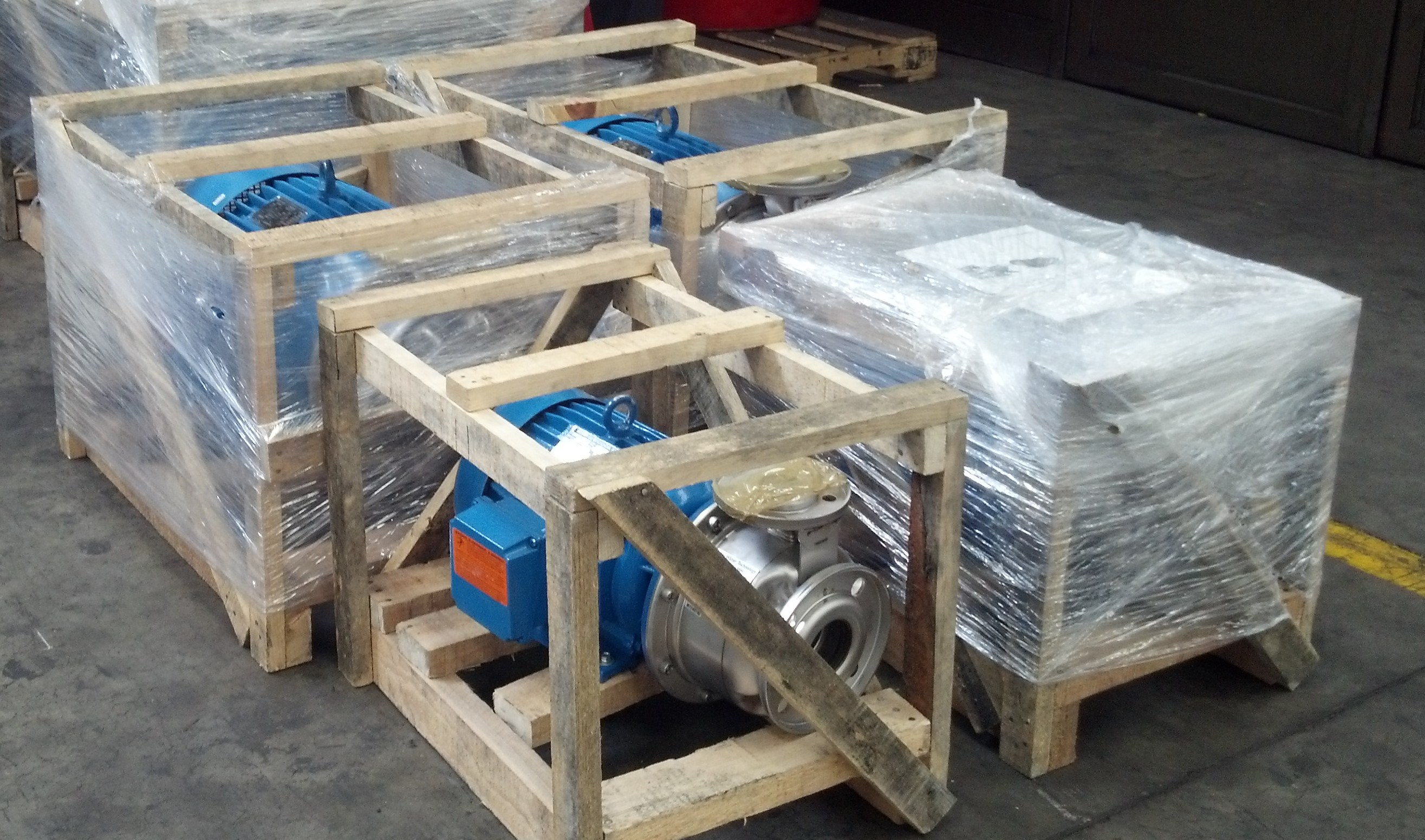

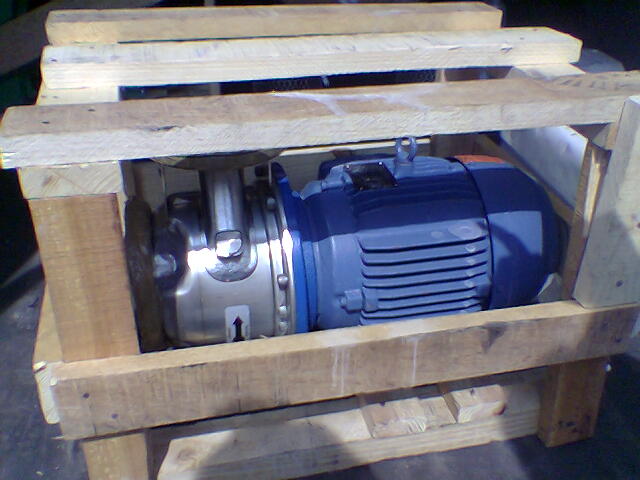

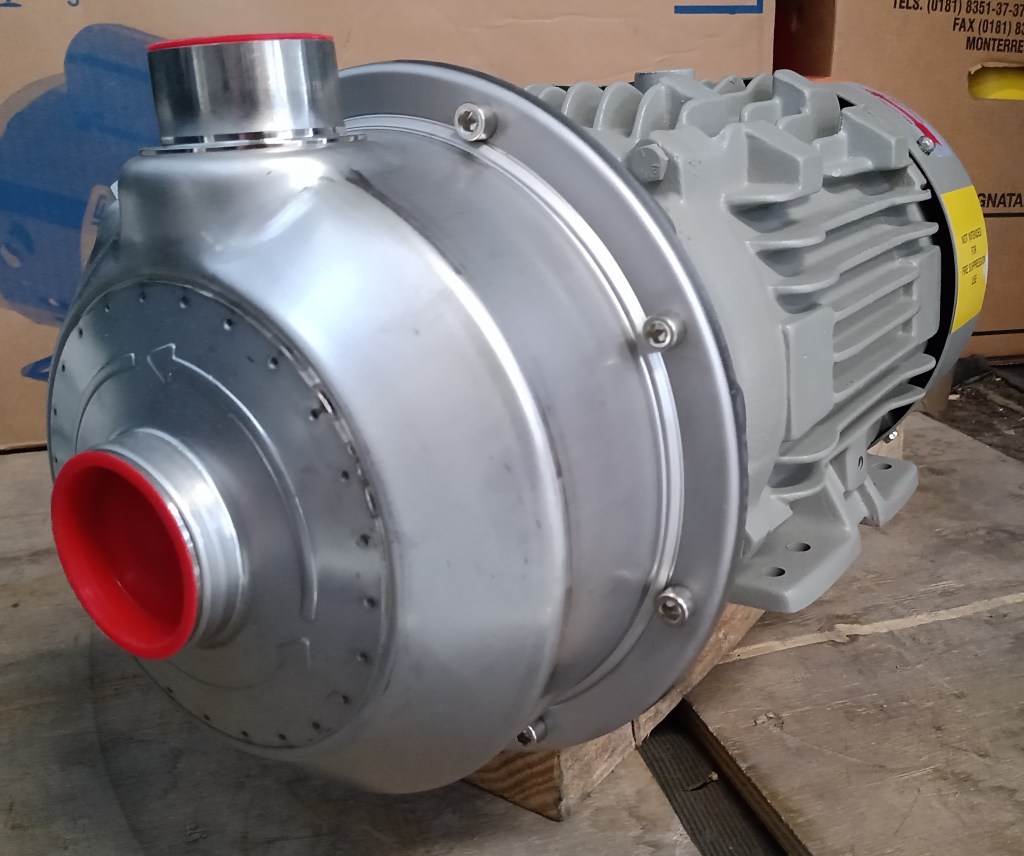

GOULDS XILEM SSH

Aplicaciones Típicas

Diseñada específicamente para todos los servicios de agua de hierro fundido o recubiertas de bronce y servicios corrosivos de bajo grado.

• Circulación de Agua

• Aumento de presión

• Transferencia de líquidos

• Reemplazos para bombas HVAC

• Bombeo de servicios generales

GOULDS XILEM CURVAS EN 3500 RPM
GOULDS XILEM CURVAS EN 1750 RPM
GOULDS XILEM DESPIECE

Catalogo Descargable Goulds Xilem SSH

Especificaciones

Capacidades: 1100 GPM (105 m3/hr) a 3500 RPM 775 GPM (177 m3/hr) a 1750 RPM

Cargas: 525 pies THD (158 m) a 3500 RPM 130 pies THD (40 m) a 1750 RPM

Presión de trabajo máxima: 230 PSI (15 bares)

Temperatura máxima: 250°F (121°C)

Todos los componentes humedos en AISI: Material de Acero inoxidable tipo 316L.

Rotación: En dirección de las agujas del reloj visto desde el extremo final del motor.

Impulsor encerrado y anillo de desgaste; reemplazable para alta eficiencia y maxima durabilidad.

Motor (acople cerrado): Eje a prueba de goteo JM estandar NEMA, totalmente encerrado y recintos a prueba de explosion, 60 Hz, 1750 o 3500 RPM. Unifasicos ODP (115/230 V) 1750 RPM, 1 – 5 HP Trifasicos ODP. TEFC/a prueba de explosion (208 – 230/460 V). 3500 RPM, 2 – 100 HP 1750 RPM, 1 – 25 HP

NOTA: Se debe de proporcionar proteccion termica contra sobrecarga. Contactor con proteccion termica contra sobrecarga para unifasicos o arrancadores con calentadores para trifasicos se piden por separado.

Motor (armazón montado): Armazon abierto T a prueba de goteo estandar NEMA, totalmente encerrado y recintos a prueba de explosion (trifasicos solamente) 60 Hz, 1750 o 3500 RPM. Unifasicos (115/230 V) 1750 RPM, 1 – 5 HP. Trifasicos (208 – 230/460 V) 3500 RPM, 3 – 125 HP 1750 RPM, 1 – 25 HP

NOTA: Se debe de proporcionar protección térmica contra Sobrecarga. Contactor con protección térmica contra sobrecarga para unifasicos o arrancadores con calentadores para trifasicos se piden por separado.

Opcional: Fundación rígida de acero al carbono, guarda acople de metal laminado diseñado según las Especificaciones OSHA y acoples del espaciador T.B. WOODS tipo “SC”.

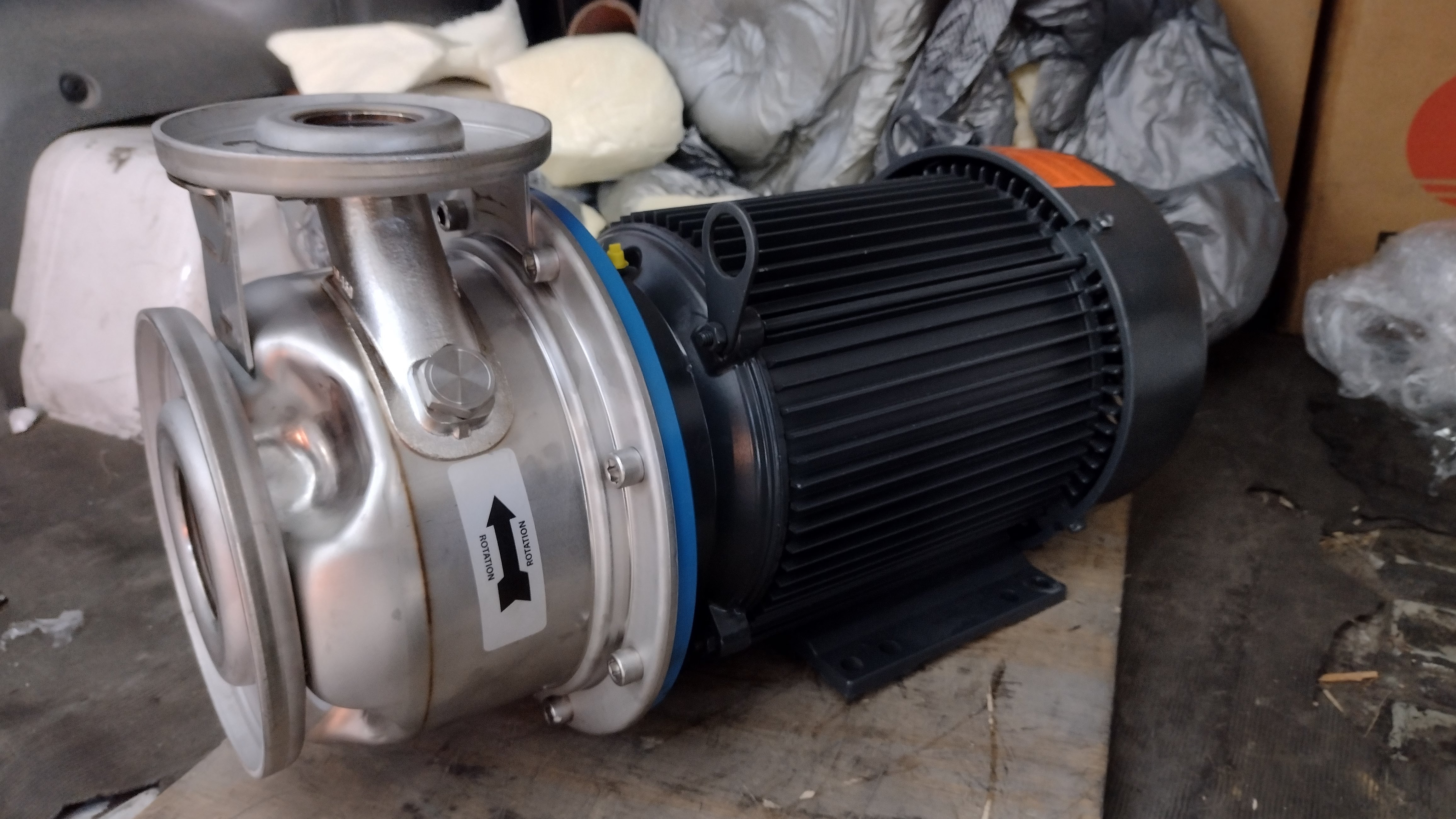

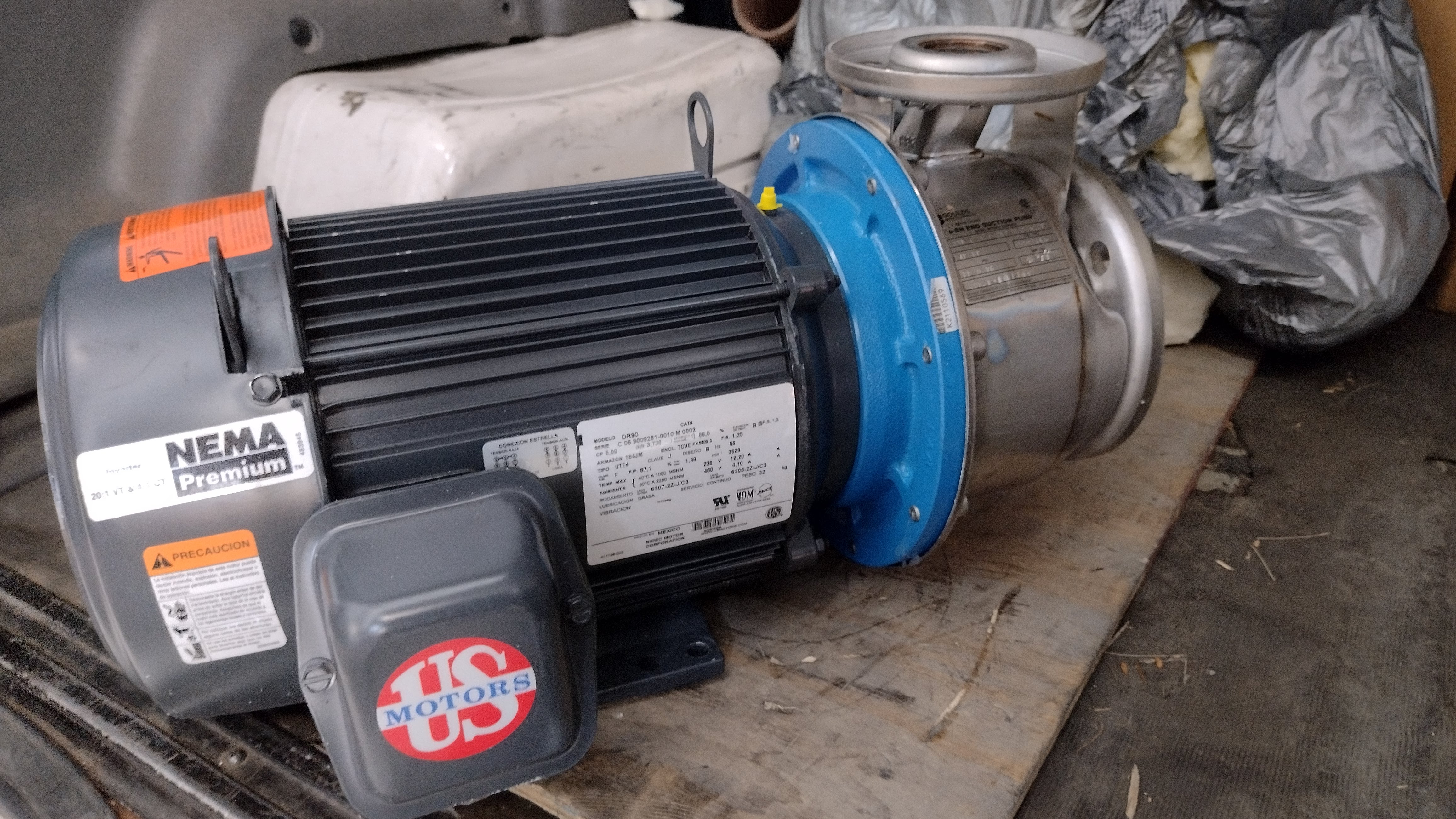

Bomba centrífuga de succión de extremo en acero inoxidable e-SH 316 (60 Hz)

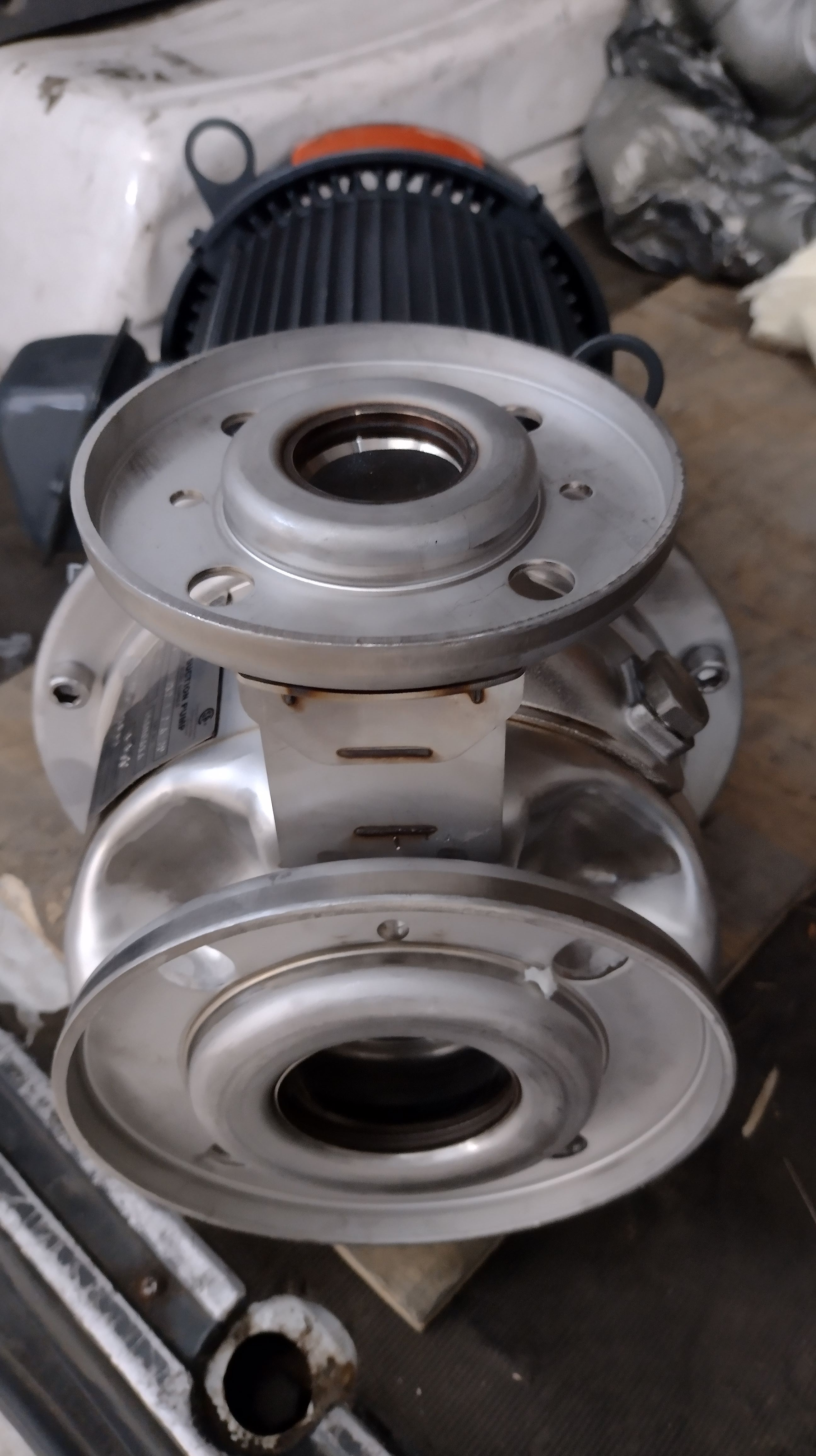

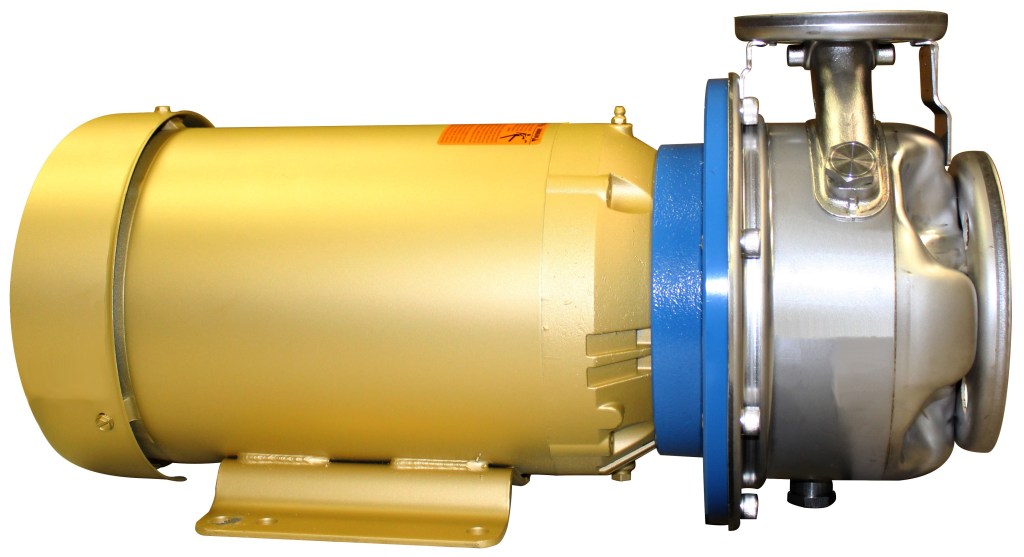

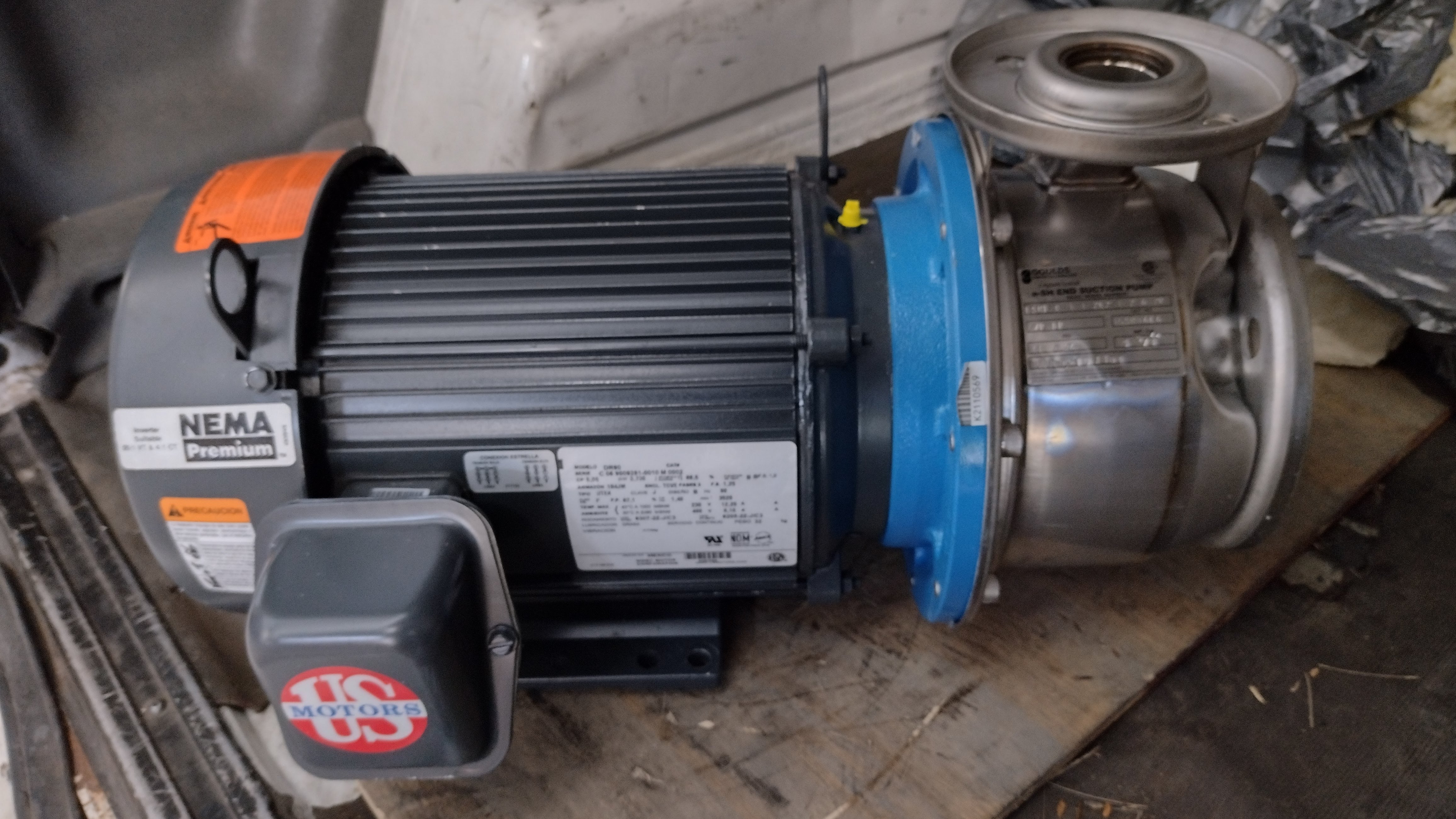

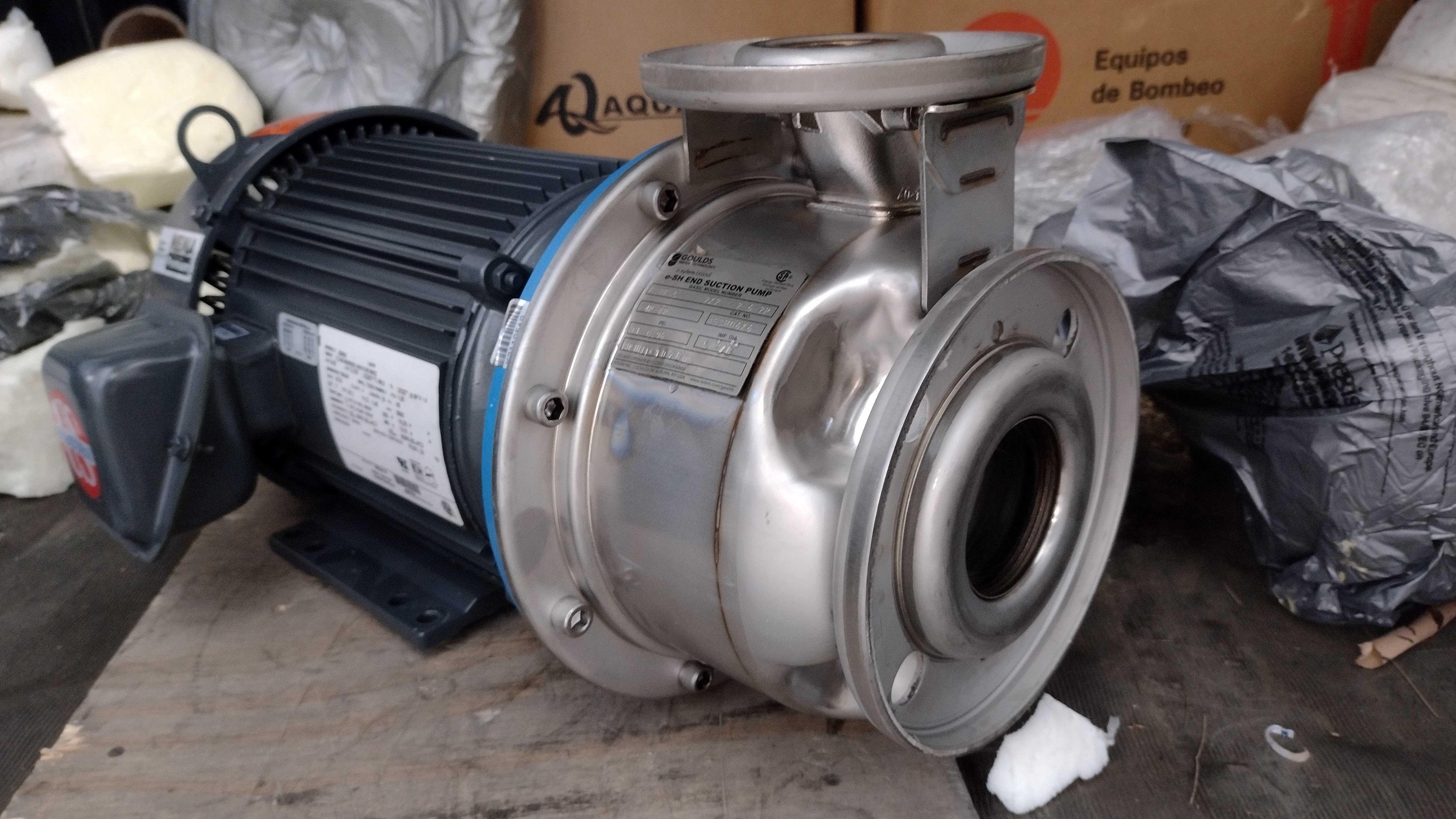

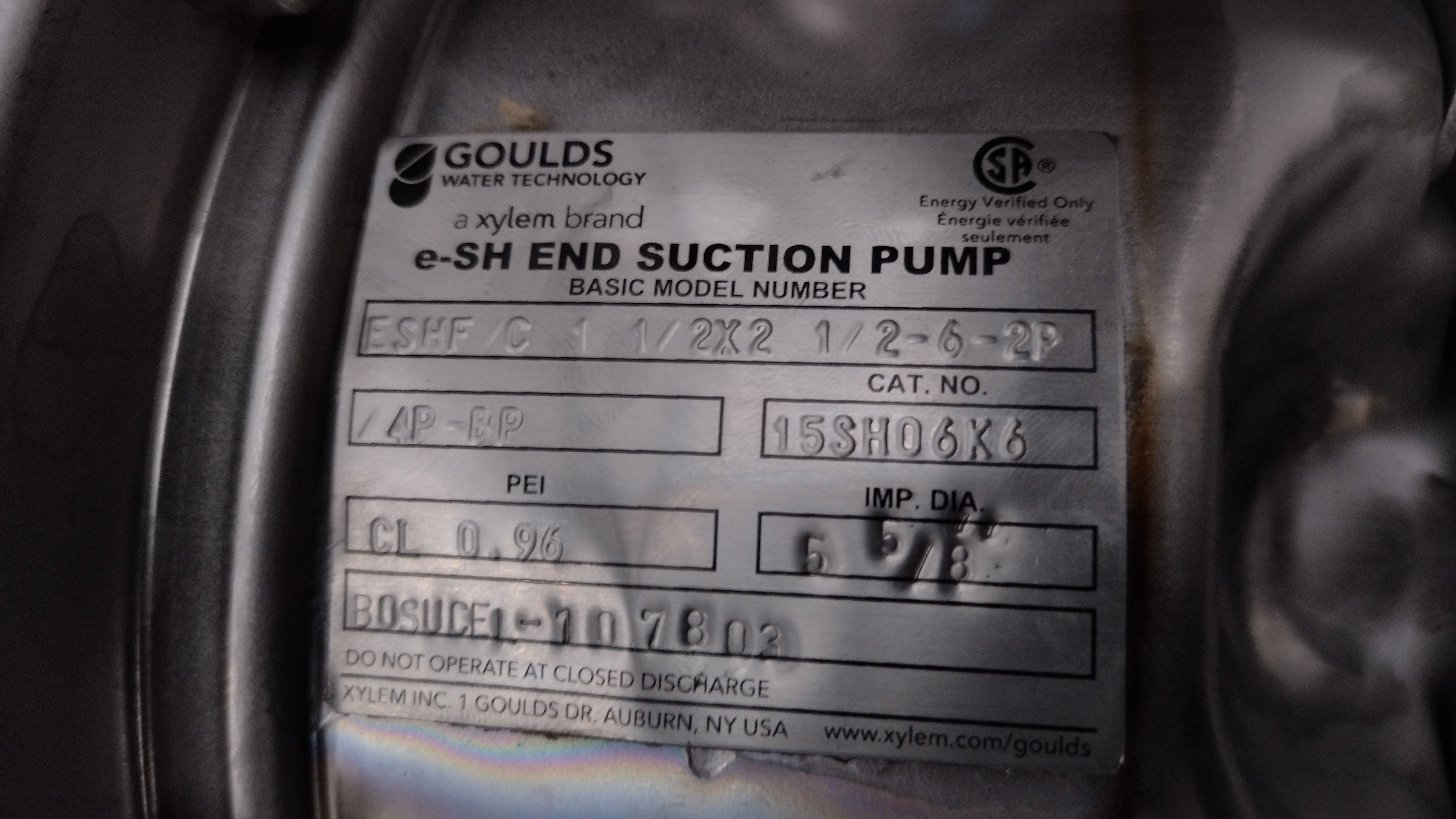

GOULDS XILEM e-SH

MAYOR EFICIENCIA CONFIABILIDAD Y RENDIMIENTOS PROBADOS

La bomba de succión de extremo de acero inoxidable (SS) e-SH 316 es una nueva bomba centrífuga que presenta un impulsor en Acero Inoxidable 316 resistente a la corrosión. Está especialmente diseñado para manejar agua, no agresiva o moderadamente líquidos agresivos en edificios comerciales, industriales y una amplia gama de aplicaciones OEM.

La bomba e-SH reemplaza las bombas centrífugas modelo SSH y proporciona una mejor eficiencia para ayudar a alcanzar sus objetivos operativos. Con diseño estándar de extracción trasera, se puede realizar el mantenimiento sin desconectar el cuerpo de la bomba de la tubería.

La bomba centrífuga e-SH está disponible en las siguientes configuraciones:

Acoplamiento cerrado: diseño compacto que ahorra espacio y simplifica el mantenimiento

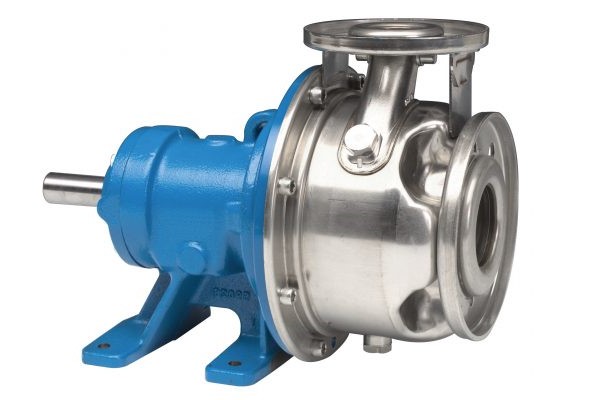

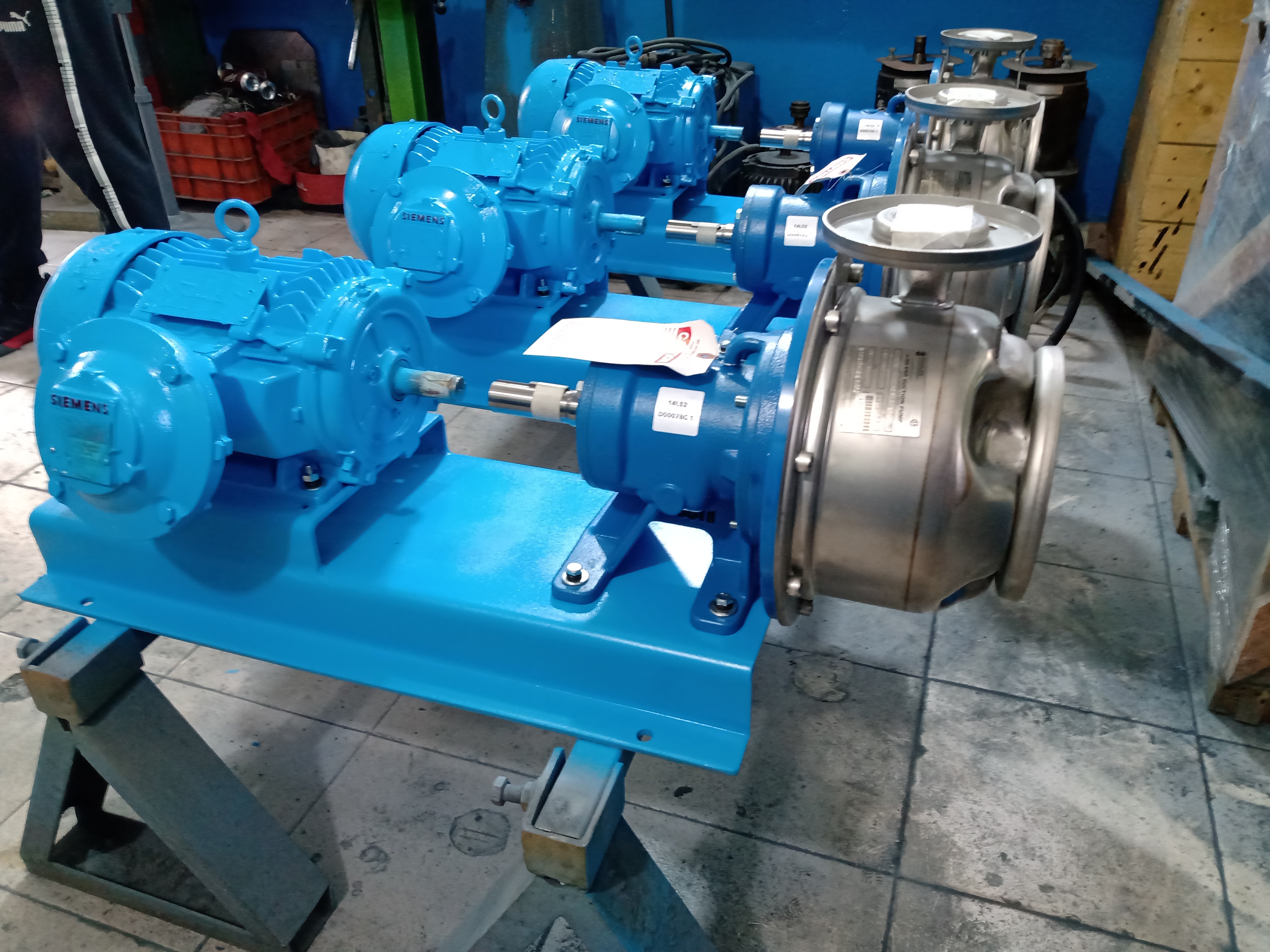

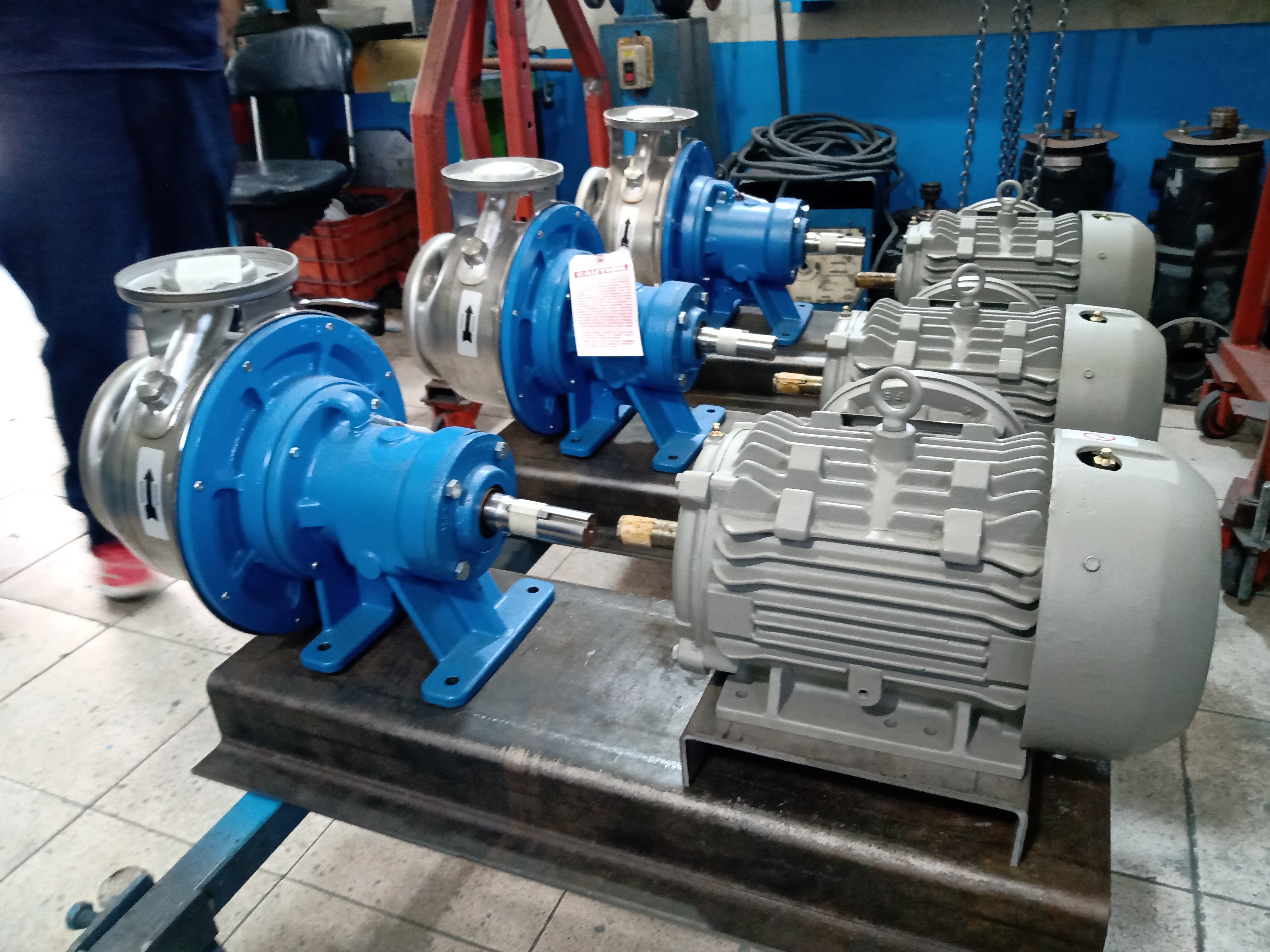

Transmisión Universal: acoplado flexiblemente con bastidor de potencia de hierro fundido conjunto de rodamiento de bolas lubricado con grasa

Bomba de eje desnudo : bomba desnuda apta para acoplarse con un motor eléctrico estándar

Las bombas e-SH cuentan con una construcción de acero inoxidable AISI 316 para reducir la corrosión y mejorar la resistencia y la ductilidad. Cada bomba viene equipada con sellos mecánicos intercambiables John Crane Tipo 21 y motores NEMA eficiencia premium. El diseño de extracción trasera simplifica el mantenimiento al permitir extraer el impulsor, el soporte y el motor sin desconectar el cuerpo de la bomba de la tubería. Las bridas de succión y descarga se acoplan fácilmente con bridas ANSI clase 150. Placa de cama rígida de acero al carbono, protector de acoplamiento de chapa metálica (diseñado según las especificaciones de OSHA) y T.B. Woods.

Los acoplamientos con espaciadores tipo “SC” son estándar en todas las unidades montadas en bastidor.

El e-SH puede manejar temperaturas de líquidos de hasta 250 ° F. Las bombas ensambladas en la fábrica están certificadas por NSF / ANSI 61 componentes estándar del sistema de agua potable.

APLICACIONES

Durante más de un siglo, las tecnologías y soluciones de bombas de Xylem han satisfecho a los clientes

por todo el mundo. La bomba e-SH continúa esa tradición, con mayor eficiencia y aprobación. Estos son solo algunos de los mercados y aplicaciones en los que ayudamos a los clientes a resolver sus desafíos en gestión de agua y fluidos.

  • Consumo de agua
  • Transferencia y circulación de agua
  • Aumento de presión
  • Procesos de Refrigeración y calentamiento
  • Transferencia y transporte de fluidos
  • Transferencia y refuerzo en producción de agua
  • Bombeo en alimentación a calderas

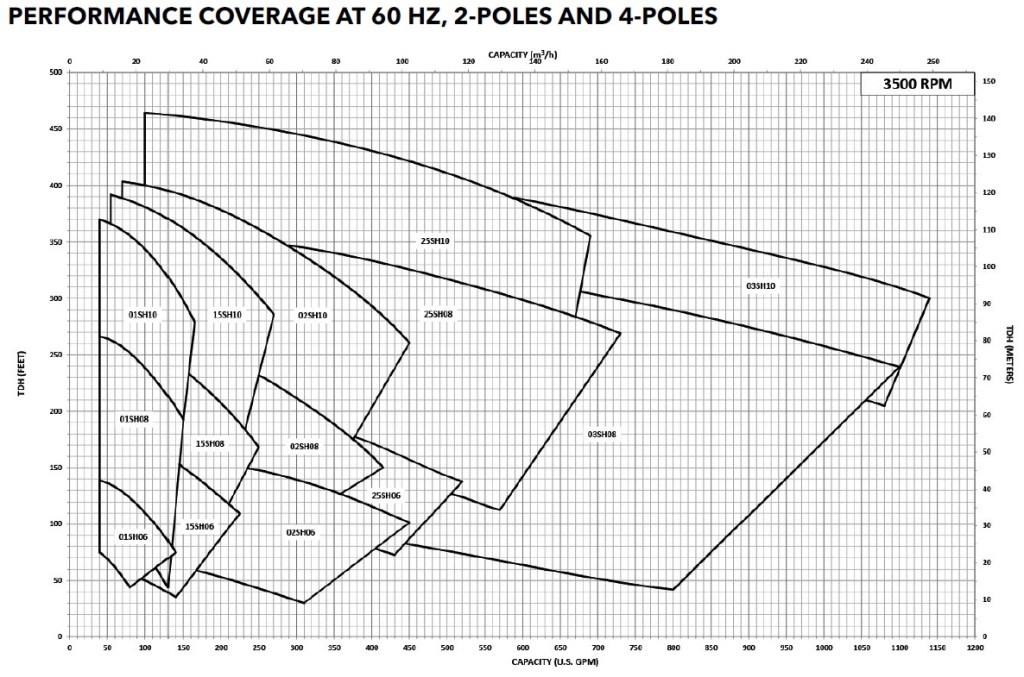

GOULDS XILEM e-SH CURVAS EN 3500 RPM
GOULDS XILEM e-SH CURVAS EN 1750 RPM

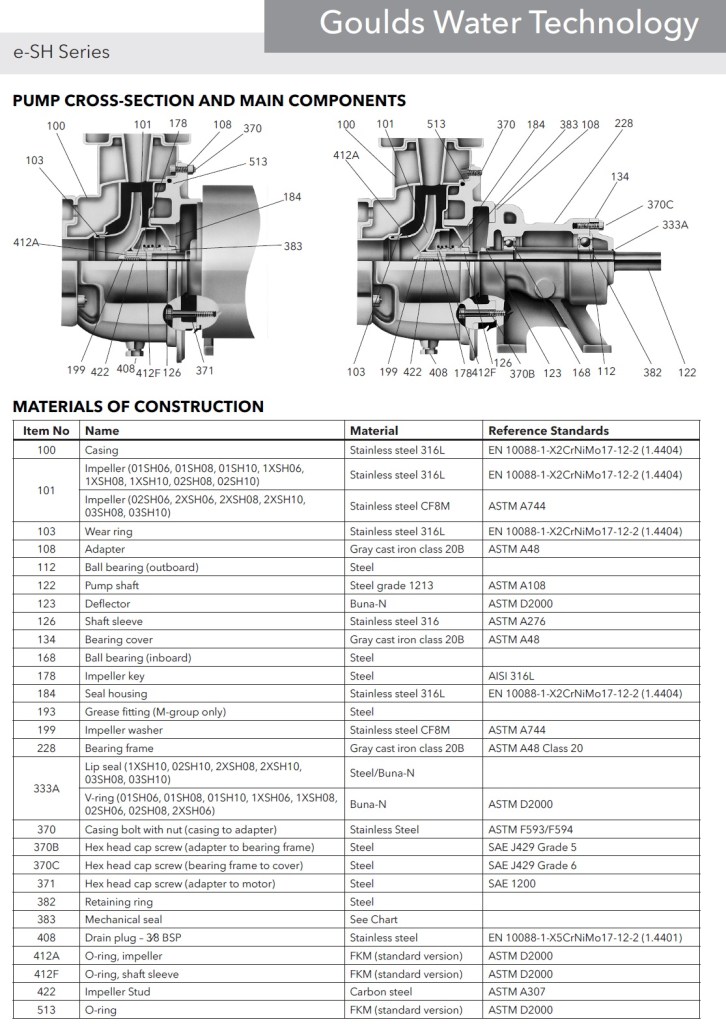

GOULDS XILEM e-SH DESPIECE

ESPECIFICACIONES

  • Flujo máximo: 1,140 GPM
  • Carga Máxima: 464 ft THD
  • Presión Máxima: 230 psi
  • Temperatura Máxima: 250°F
  • Características Hidráulicas: cumple con ANSI / HI 14.6 Grado 2B
  • Brida de Succión y Descarga: Bridas de 1 ”- 4” ANSI clase 150
  • Motor: Estándar eficiencia NEMA premium 60 HZ

CATALOGO DESCARGABLE DE GOULDS XILEM e-SH
