GOULDS BOMBAS SUMERGIBLES PARA CARCAMO DE AGUAS NEGRAS

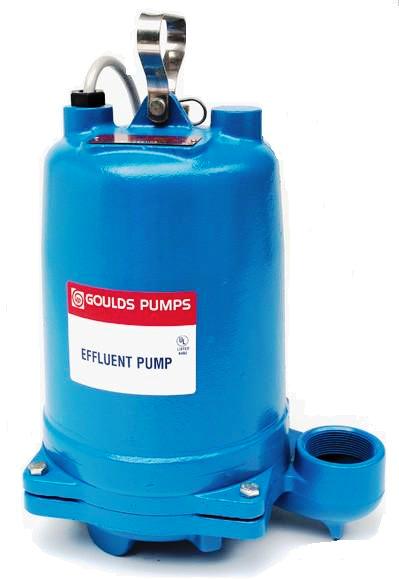

ECOFLUSA GOULDS EFLUENTES

GOULDS XILEM LOGO
GOULDS

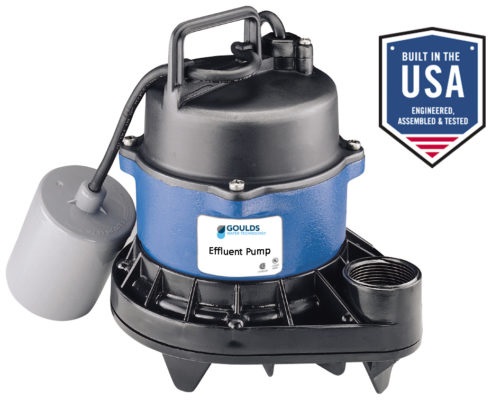

GOULDS 3871 ECOFLUSA ECF

EP04 y EP05 Serie

Modelo 3871

BOMBA SUMERGIBLE PARA ALCANTARILLADO

CARACTERÍSTICAS

Impulsor EP04: Diseño termoplástico semiabierto con álabes de bombeo para proteger el sello mecánico.

Impulsor EP05: Diseño termoplástico cerrado para mejorar el rendimiento.

Carcasa y base: Diseño termoplástico resistente o-frece una resistencia y protección superiores contra la corrosión.

Caja del motor: De hierro fundido para mayor resistencia, durabilidad y transferencia eficiente del calor.

Cubierta del motor: Cubierta termoplástica con manija integral y puntos de conexión de interruptor de flotador.

Cable de alimentación: Clasificado para servicio severo, resistente al aceite y al agua.

GOULDS 3871 CERTIFICADO ECF

APLICACIONES

Diseñada específicamente para los usos siguientes:

  • Sistemas de efluente
  • Residencias
  • Granjas
  • Sumidero reforzado
  • Transferencia de agua
  • Extracción de agua



ESPECIFICACIONES

  • Capacidad de manejo de sólidos: ¾ pulg. máximo.
  • Capacidades: hasta 60 GPM.
  • Carga total: hasta 31 pies.
  • Tamaño de la descarga: 1½ pulg. NPT.
  • Sello mecánico: carbón – rotatorio / cerámica – esta­cionario, elastómeros de BUNA-N.
  • Temperatura: 104º F (40º C) servicio continuo 140º F (60º C) servicio intermitente.
  • Aislante de la clase B
  • Sujetadores: De acero inoxidable Serie 300.
  • Capaz de funcionar en seco sin dañar los compo­nentes.

Motor:

  • EP04 Monofásico: 0.4 caballo de fuerza, 115 ó 230 V, 60 Hz, 1550 RPM, sobrecarga incorporada con reposición automática.
  • EP05 Monofásico: 0.5 caballo de fuerza, 115 ó 230 V, 60 Hz, 1550 RPM, sobrecarga incorporada con reposición automática.
  • Cable de alimentación: Longitud estándar de 10 pies, 16/3 SJTW con enchufe de tres clavijas con conexión a tierra. Longitud opcional de 20 pies, 16/3 SJTW con enchufe de tres clavijas con conex­ión a tierra (estándar en EP05).
  • Totalmente sumergido en aceite para turbinas de alto grado para lubricación y transferencia eficiente de calor.

Disponible para funcionamiento automático y manual. Los modelos automáticos incluyen un interruptor de flotador mecánico armado y preajustado en la fábrica.

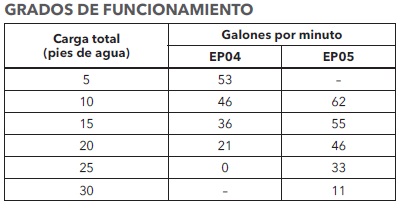

GOULDS 3871 TABLA DE RENDIMIENTO ECF

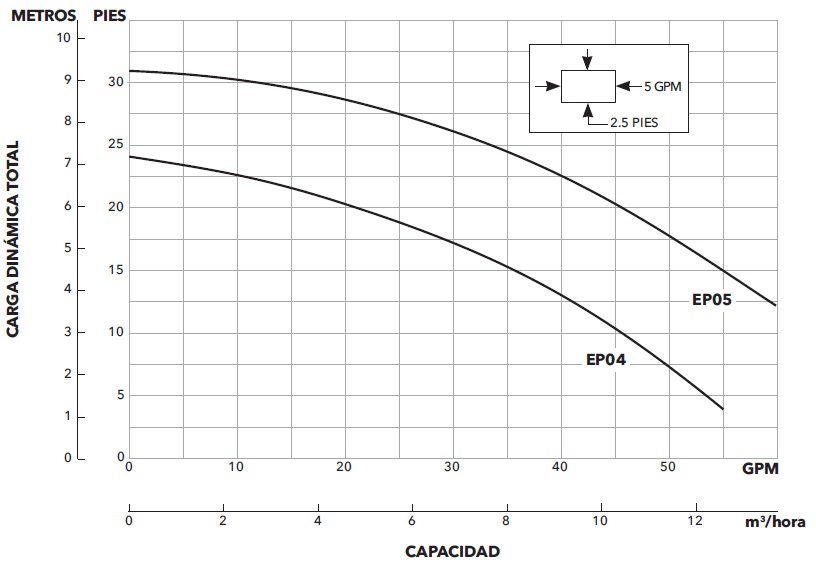

GOULDS 3871 CURVAS ECF

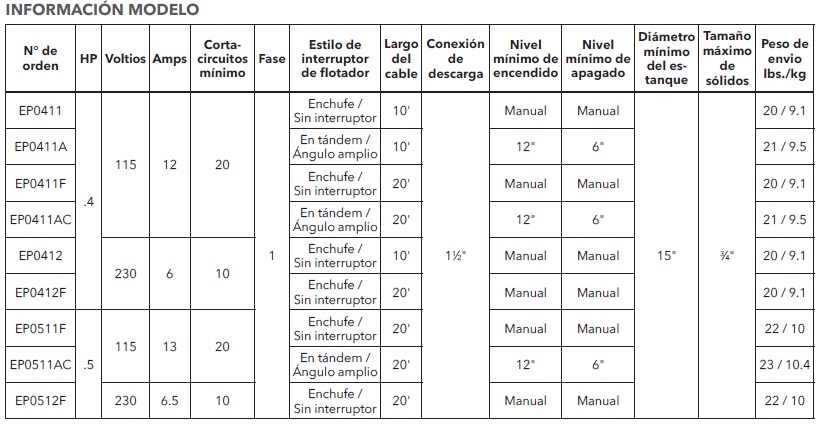

GOULDS 3871 TABLA DE MODELOS ECF

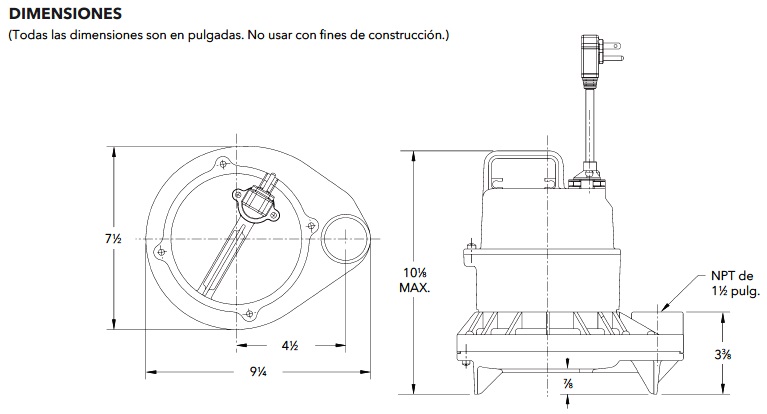

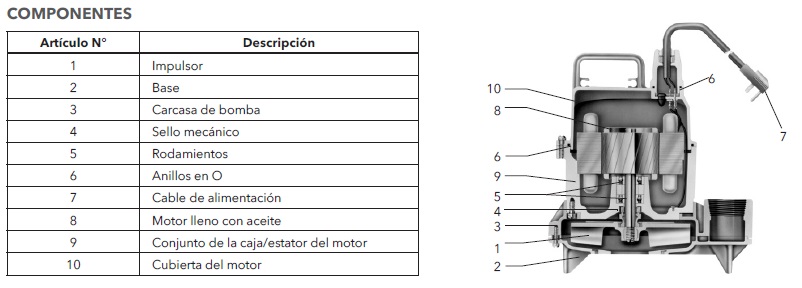

GOULDS 3871 DIMENSIONES ECF GOULDS 3871 DESPIECE ECF

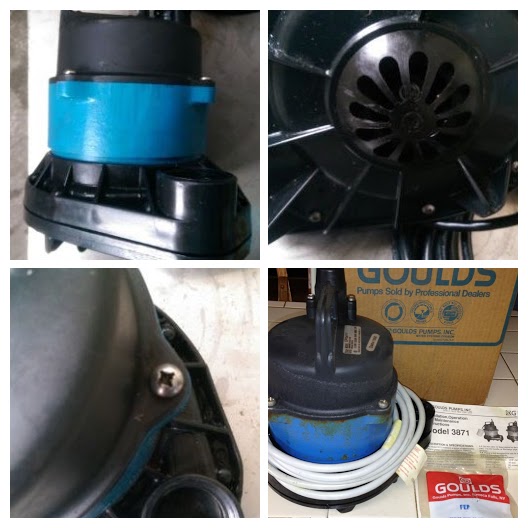

GOULDS 3871 ECOFLUSA-COLLAGE

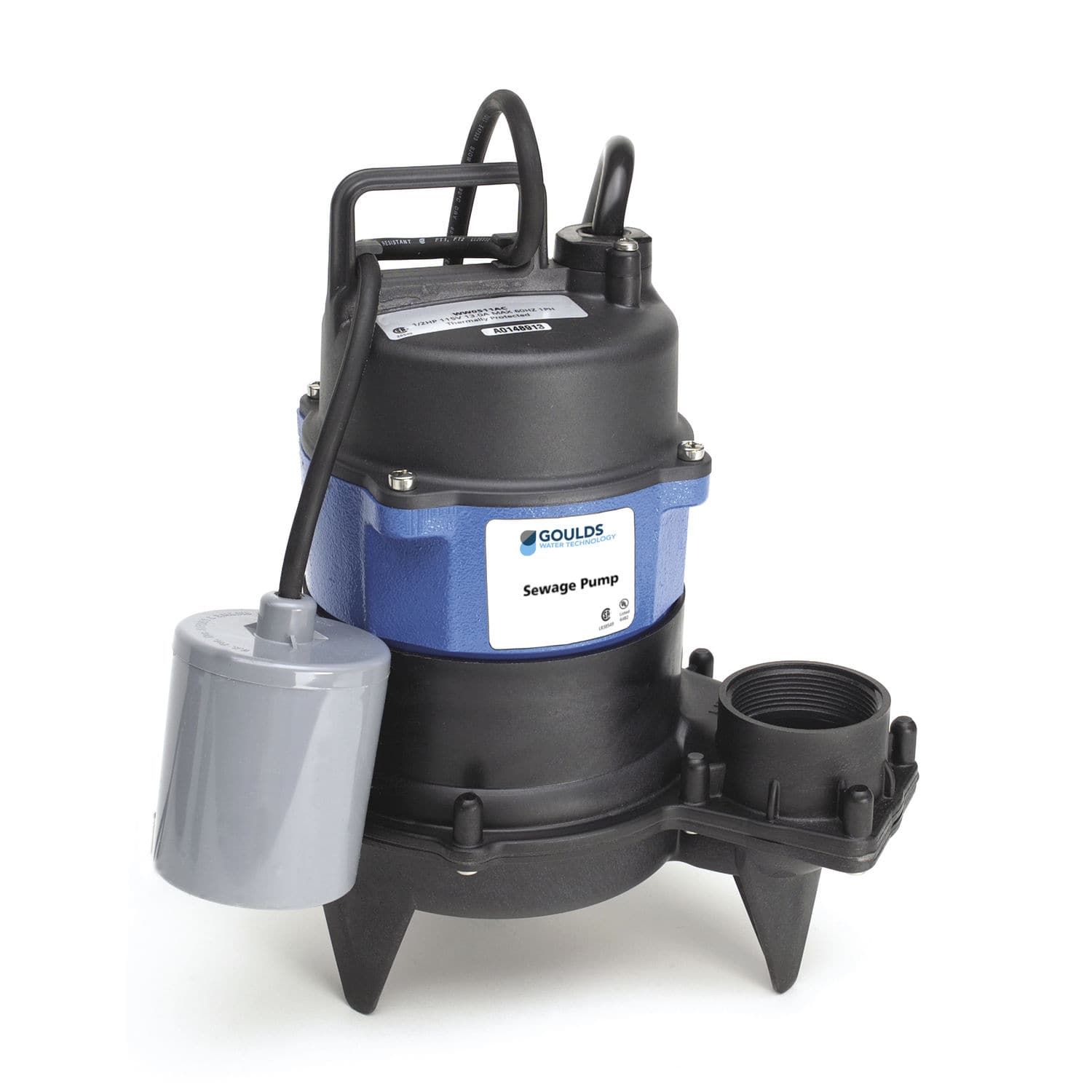

GOULDS 3872 ECOFLUSA

Serie WW05

Modelo 3872



BOMBA SUMERGIBLE PARA ALCANTARILLADO

CARACTERÍSTICAS

Impulsor: Diseño termoplástico lleno con vidrio de vórtice completo con álabes de bombeo para proteger el sello mecánico.

Carcasa y base: Diseño termoplástico resistente lleno con vidrio ofrece una resistencia y protección superiores contra la corrosión.

Caja del motor: De hierro fundido para mayor resistencia, durabilidad y transferencia eficiente del calor.

Cubierta del motor: Cubierta termoplástica con manija integral y puntos de conexión de interruptor de flotador.

Cojinetes: Construcción con rodamientos superi­ores e inferiores reforzados.

Cable de alimentación: Clasificado para servicio severo, resistente al aceite y al agua.

Anillo en O: Proporciona un sellado positivo. Fácil de reemplazar durante el mantenimiento.

Sujetadores de acero inoxidable.

GOULDS 3872 CERTIFICADO ECF

APLICACIONES

Diseñada específicamente para los usos siguientes:

  • Sistemas de alcantarillado residencial
  • Extracción de agua
  • Transferencia de agua

Cualquier lugar donde haya residuos o drenaje que deba eliminarse rápida, silenciosa y eficientemente.

ESPECIFICACIONES

Bomba:

  • Capacidad de manejo de sólidos: 2 pulg. máximo.
  • Capacidades: hasta 75 GPM.
  • Carga total: hasta 18 pies.
  • Tamaño de la descarga: 2 pulg. NPT.
  • Sello mecánico: carbón – rotatorio / cerámica – estacionario, elastómeros de BUNA-N.
  • Temperatura: 104º F (40º C) servicio continuo. 140º F (60º C) servicio intermitente.
  • Aislante de la clase B
  • Sujetadores: De acero inoxidable Serie 300.
  • Capaz de funcionar en seco sin dañar los componentes.

Motor

  • Monofásico: 1⁄2 caballo de fuerza, 115 ó 230 V, 60 Hz, 1550 RPM, sobrecarga incorporada con reposición automática.
  • Cable de alimentación: Longitud estándar de 10 pies, 16/3 SJTW con enchufe de tres clavijas con conexión a tierra. Longitud opcional de 20 pies, 16/3 SJTW con enchufe de tres clavijas con conex­ión a tierra.
  • Totalmente sumergido en aceite para turbinas de alto grado para lubricación y transferencia eficiente de calor.

Disponible para funcionamiento automático y manual. Los modelos automáticos incluyen un interruptor de flotador mecánico armado y preajustado en la fábrica.

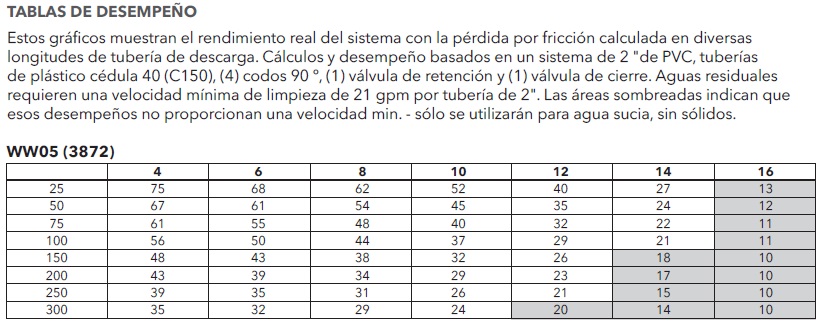

GOULDS 3872 TABLA DE RENDIMIENTO ECF

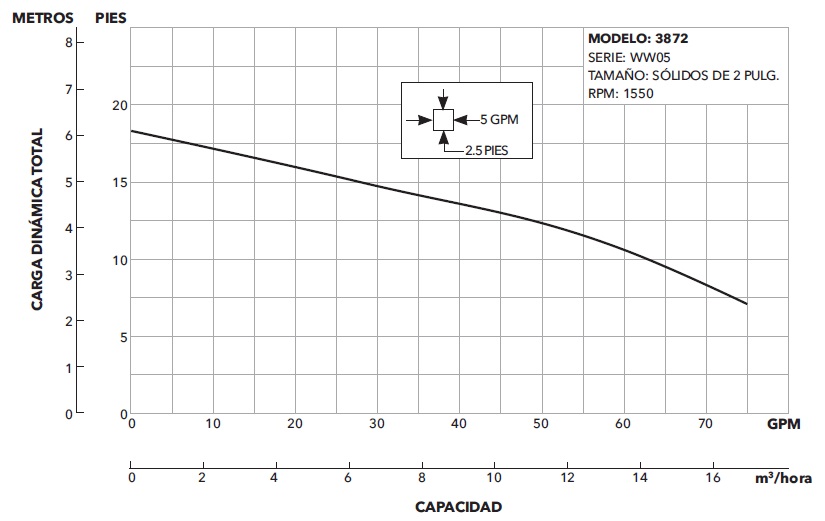

GOULDS 3872 CURVA ECF

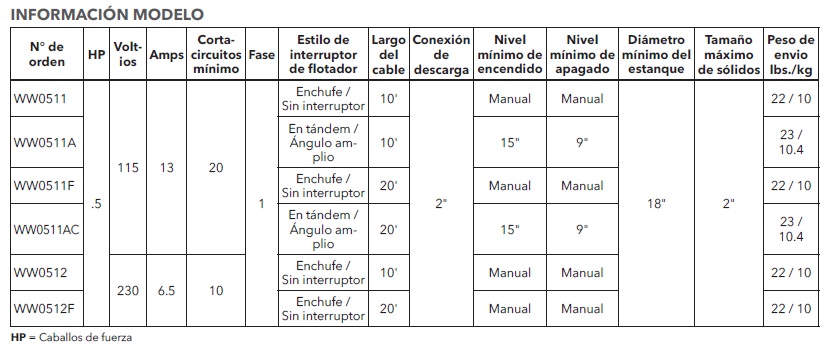

GOULDS 3872 CUADRO MODELO ECF

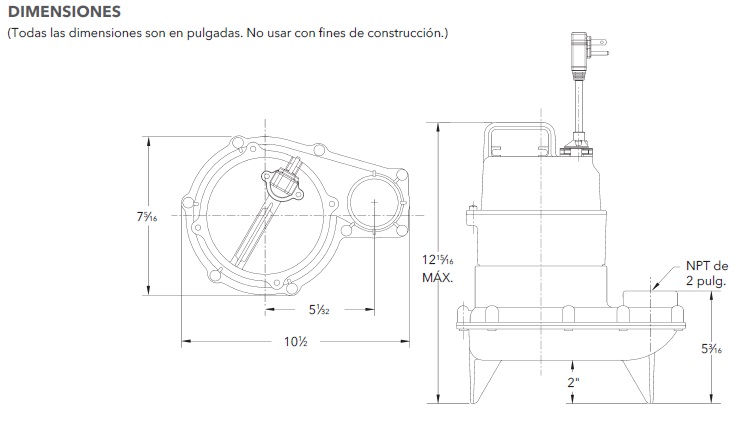

GOULDS 3872 DIMENSIONES ECF

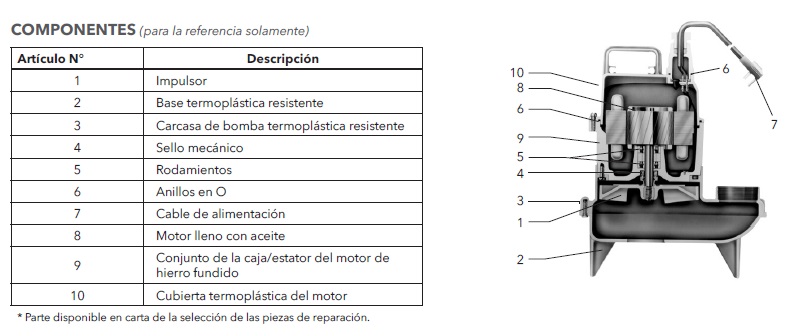

GOULDS 3872 DESPIECE ECF

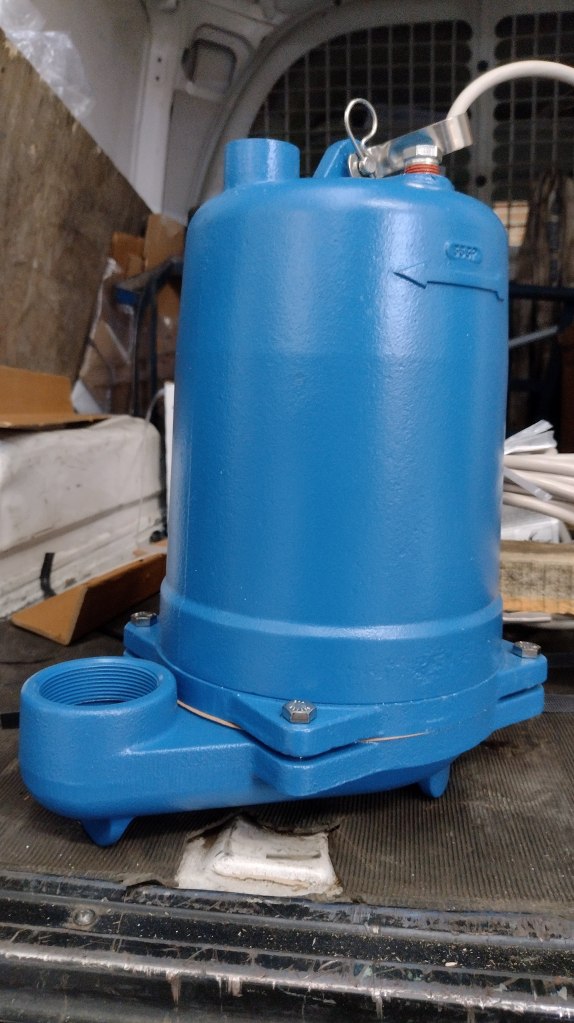

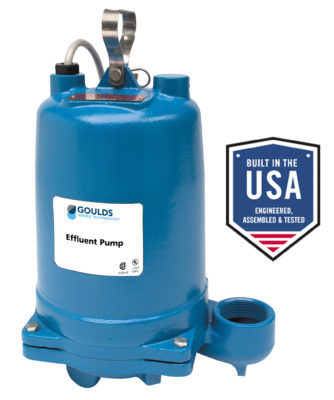

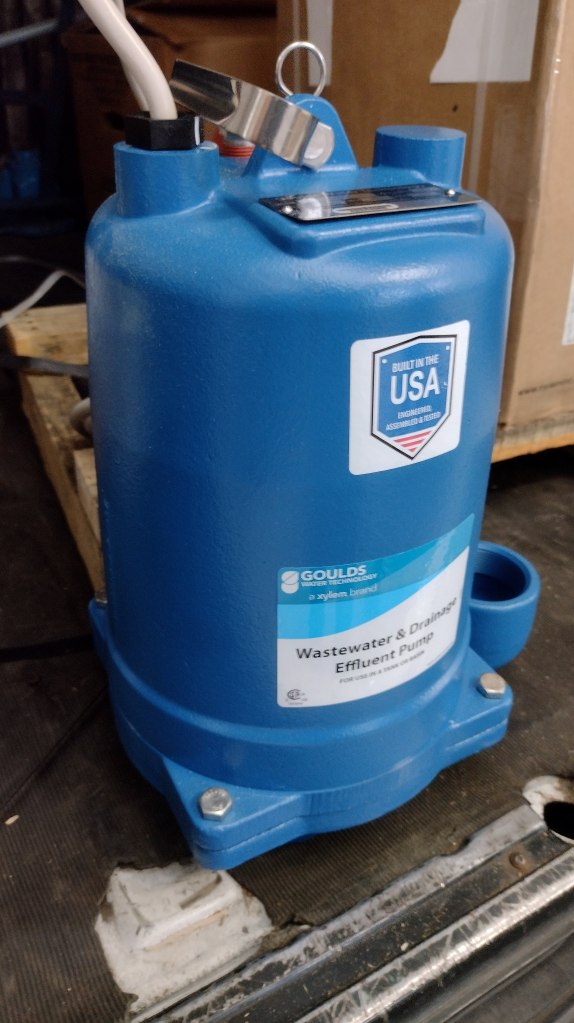

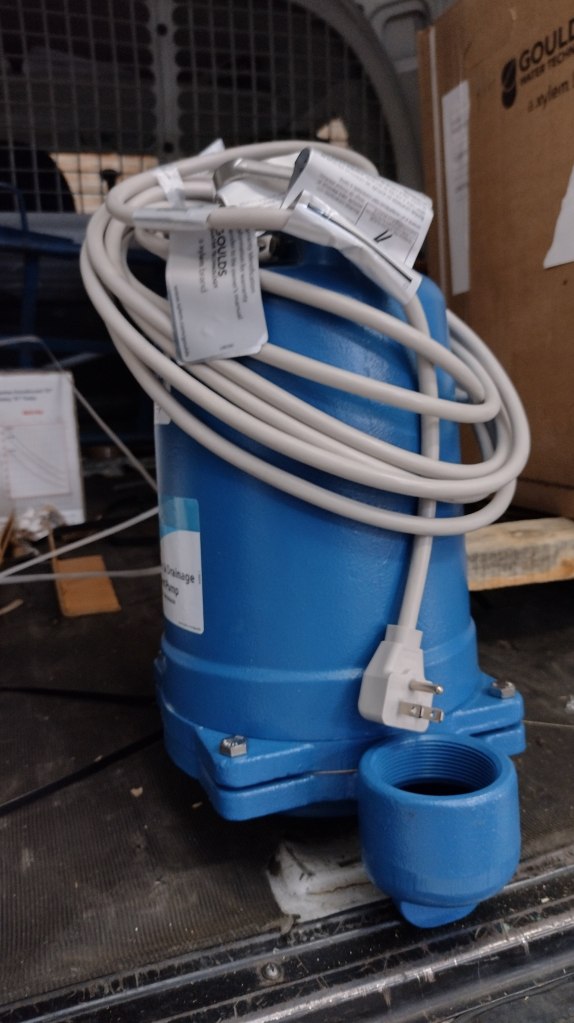

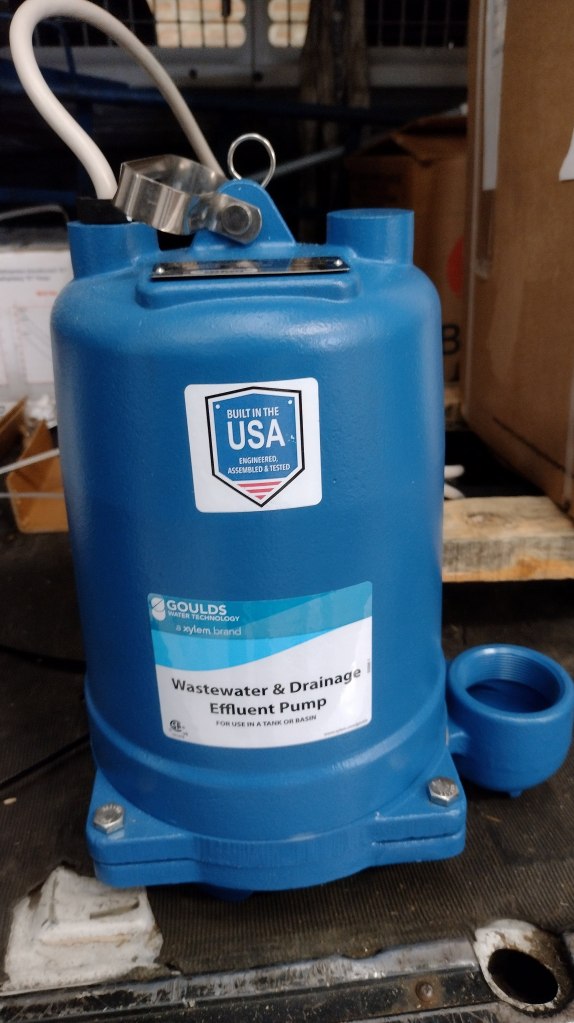

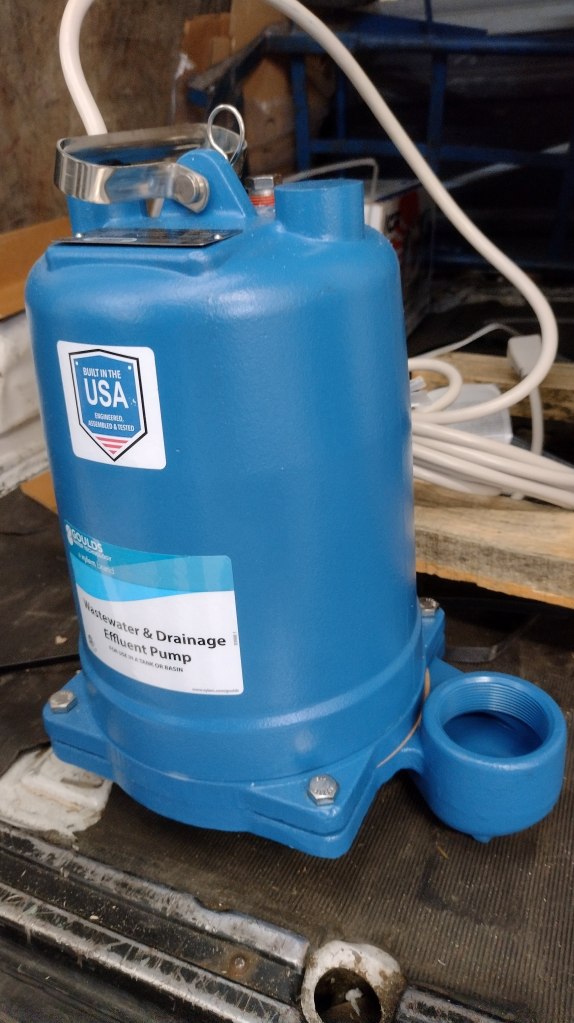

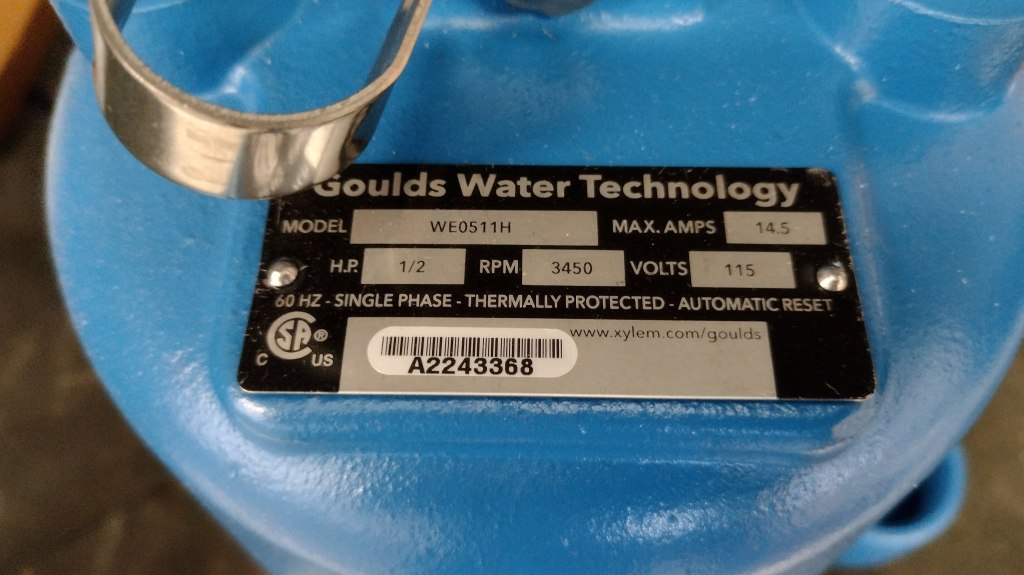

GOULDS 3885 ECOFLUSA

Serie WE

Modelo 3885

BOMBA SUMERGIBLE PARA EFLUENTES

CARACTERÍSTICAS

Impulsor: De hierro fundido, semiabierto, antiatascamiento con álabes de bombeo para proteger el sello mecánico. Balanceado para mantener un funcionamiento uniforme. Impulsor de bronce silicioso disponible como opción.

Carcasa: Tipo voluta de hierro fundido para mantener una eficiencia máxima. Descarga NPT de 2 pulg.

Sello mecánico: Caras de sellado de Carburo de Silicio vs. Carburo de Silicio. Partes metálicas de acero inoxidable, elastómeros de BUNA-N.

Eje: De acero inoxidable resistente a la corrosión. Diseño roscado. Contratuerca en los modelos trifásicos para proteger contra los daños de componentes en caso de rotación inversa accidental.

Sujetadores: De acero inoxidable Serie 300.

Capaz de funcionar en seco sin dañar los componentes.

Diseñada para un funcionamiento continuo cuando está totalmente sumergida.

GARANTÍA EXTENDIDA DISPONIBLE PARA APLICACIONES RESIDENCIALES

APLICACIONES

Diseñada específicamente para los usos siguientes:

  • Residencias, Granjas, Campamentos para casas rodantes, Moteles, Escuelas, Hospitales, Industria, Sistemas de efluentes

ESPECIFICACIONES

Bomba

  • Capacidad de manejo de sólidos: 3⁄4 pulg. máximo.
  • Tamaño de la descarga: 2 pulg. NPT.
  • Capacidades: hasta 140 GPM.
  • Carga total: hasta 128 pies de TDH (carga dinámica total).
  • Temperatura: 104º F (40º C) servicio continuo, 140º F (60º C) servicio intermitente.
  • Consulte los números de orden al reverso para obtener información específica de potencia, tensión, fase y RPM disponibles.

MOTORES

  • Totalmente sumergidos en aceite para turbinas de alto grado para lubricación y transferencia eficiente de calor.
  • Modelos aislamiento clase B en 1⁄3 – 1½ HP.
  • Modelos aislamiento clase F en 2 HP.

Monofásicos (60 Hz):

  • Capacitor de arranque para empuje máximo
  • Built-in de sobrecarga con reinicio automático
  • Cables SJTOW o STOW para trabajo pesado resistentes al agua y al aceite
  • Modelos de 1⁄3 – 1 HP con tres dientes NEMA para conexión a tierra
  • Unidades de 1½ HP o más tienen las puntas de los cables descubiertas

Trifásicos (60 Hz):

  • La protección a sobrecarga clase 10 debe ser porporcionada en una unidad de arranque por separado
  • Todos los cables STOW tienen las puntas de los cables descubiertas
  • Diseñados para un funcionamiento continuo: Las capacidades nominales de las bombas están dentro de los límites de trabajo recomendados por el fabricante de los motores; se pueden operar en forma continua sin que se dañen cuando están totalmente sumergidos.
  • Cojinetes: Construcción con rodamientos superiores e inferiores reforzados.
  • Cable de alimentación: Clasificado para servicio pesado, resistente al aceite y al agua. El cable estándar es de 20 pies. Largos opcionales disponibles.
  • O-Ring: Garantiza un sellado positivo contra los contaminantes y las fugas de aceite.

GOULDS 3885 CERTIFICADO ECF

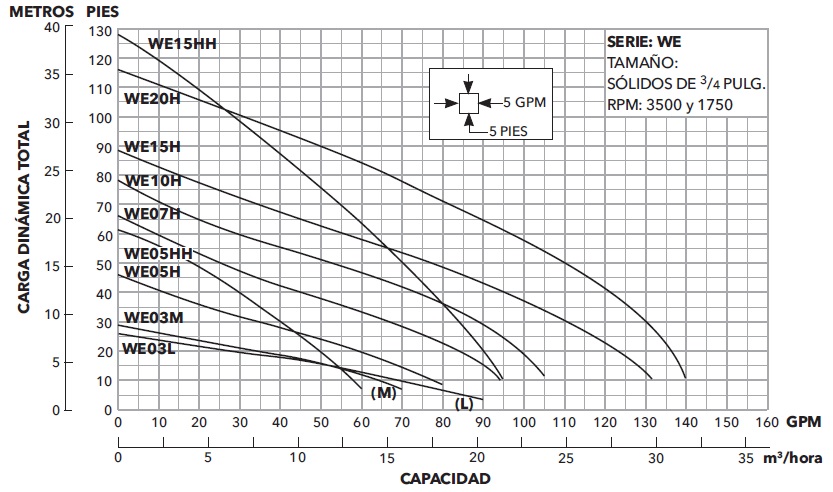

GOULDS 3885 CURVAS ECF

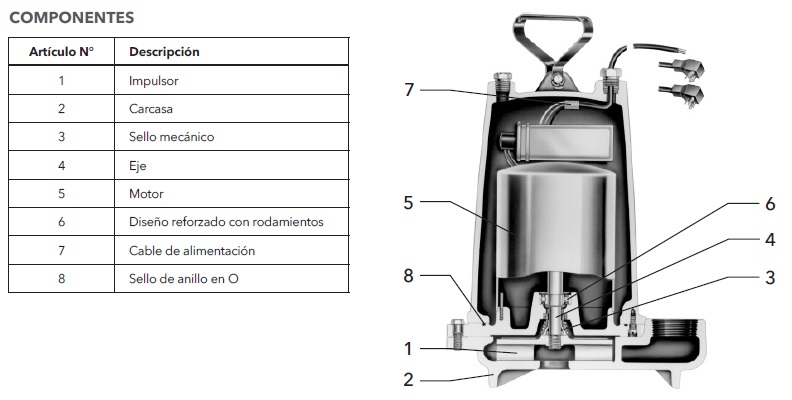

GOULDS 3885 DESPIECE ECF

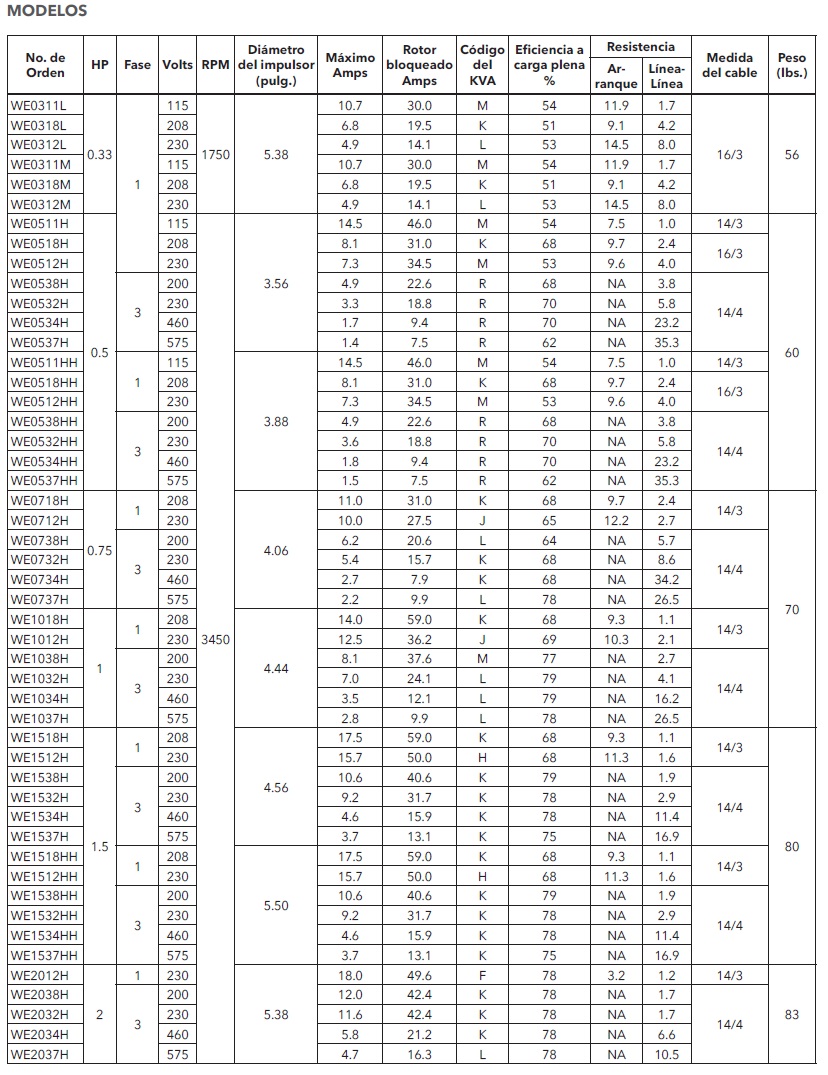

GOULDS 3885 CUADRO DE MODELO ECF

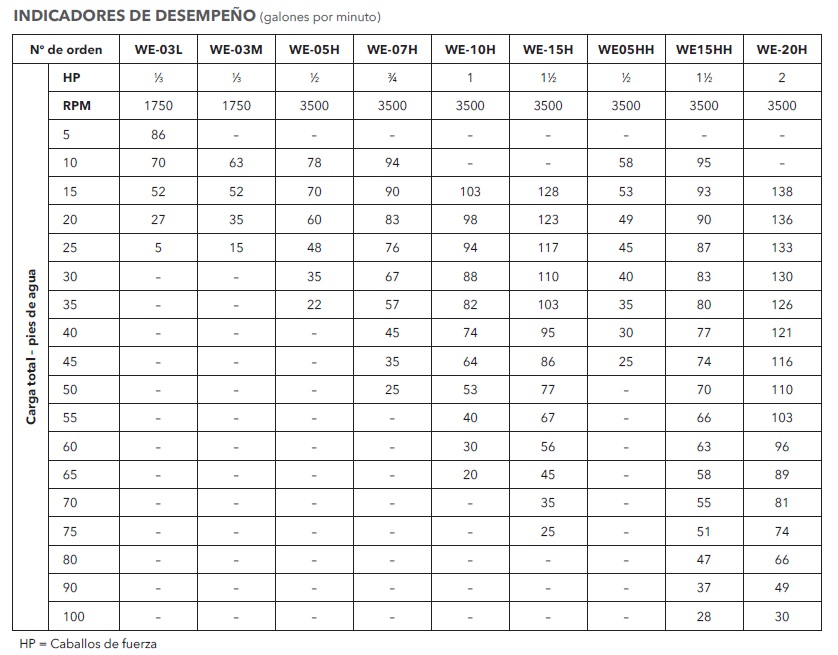

GOULDS 3885 TABLA DE RENDIMIENTO ECF

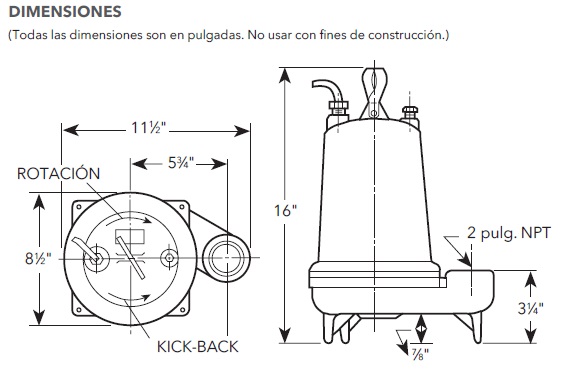

GOULDS 3885 DIMENSIONES ECF GOULDS 3885 ECOFLUSA ECF

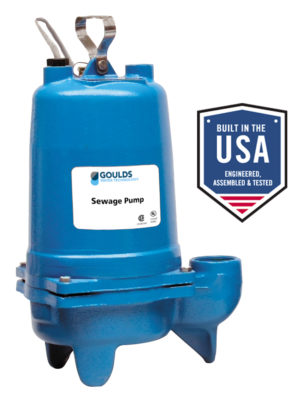

GOULDS 3886 ECOFLUSA

WS_B Serie

Modelo 3886

BOMBA SUMERGIBLE PARA EFLUENTES

CARACTERÍSTICAS

Impulsor: De hierro fundido, semi-abierto, balanceado dinámicamente, anti-atascamiento con álabes de bombeo para proteger el sello mecánico. Impulsor de bronce de silicio opcional disponible.

Carcasa: Tipo voluta de hierro fundido para mantener una eficiencia máxima. Diseñada para instalarse fácil­mente sobre un riel corredizo A10-20.

Sello mecánico: Caras de sellado de CARBURO DE SILICIO VS. CARBURO DE SILICIO para proveer una resistencia superior a los abrasivos, partes metálicas de acero inoxidable, elastómeros de BUNA-N.

Eje: De acero inoxidable resistente a la corrosión. Dis­eño roscado. Contratuerca en los modelos trifásicos para proteger contra los daños de componentes en caso de rotación inversa accidental.

Sujetadores: De acero inoxidable Serie 300.

Capaz de funcionar en seco sin dañar los componen­tes.

Diseñada para un funcionamiento continuo cuando está totalmente sumergida.

GARANTÍA EXTENDIDA DISPONIBLE PARA APLICACIONES RESIDENCIALES.

GOULDS 3886 CERTIFICADO ECF

APLICACIONES

Diseñada específicamente para los usos siguientes:

  • Residencias
  • Sistemas de alcantarillado
  • Extracción de agua/efluente
  • Transferencia de agua

ESPECIFICACIONES

Bomba

  • Capacidad de manejo de sólidos: 2 pulg. máximo.
  • Tamaño de la descarga: 2 pulg. NPT.
  • Capacidades: hasta 185 GPM.
  • Carga total: hasta 38 pies de TDH (carga dinámica total).
  • Temperatura: 104º F (40º C) servicio continuo, 140º F (60º C) servicio intermitente.

MOTORES

  • Totalmente sumergidos en aceite para turbinas de alto grado para lubricación y transferencia eficiente de calor. Todas las capacidades nominales están dentro de los límites de trabajo del motor.
  • Aislamiento Class B

Monofásicos (60 Hz):

  • Todos los modelos monofásicos incluyen motores de arranque por condensador para producir una torsión de arranque máxima.
  • Sobrecarga incorporada con reposición automática.
  • Cables eléctricos resistentes severos del aceite y de agua del deber de SJTOW o STOW.
  • 1⁄3 – 1 modelos de HP tienen diente de la nema tres el poner a tierra de los enchufes.

Trifásicos (60 Hz):

  • La protección de la sobrecarga de la clase 10 se debe proporcionar en unidad por separado pedida del arrancador.
  • STOW los cables eléctricos que todos tienen extremos descubiertos de la cuerda del terminal de componente.
  • Cojinetes: Construcción con rodamientos superiores e inferiores reforzados.
  • Diseñados para un funcionamiento continuo: Las capacidades nominales de las bombas están dentro de los límites de trabajo recomendados por el fabricante de los motores; se pueden operar en forma continua sin que se dañen cuando están totalmente sumergidos.
  • Cable de alimentación: Clasificado para servicio severo, resistente al aceite y al agua. El cable estándar es de 20 pies. Largos opcionales disponibles.
  • Anillo en O de la cubierta del motor: Garantiza un sellado positivo contra los contaminantes y las fugas de aceite.

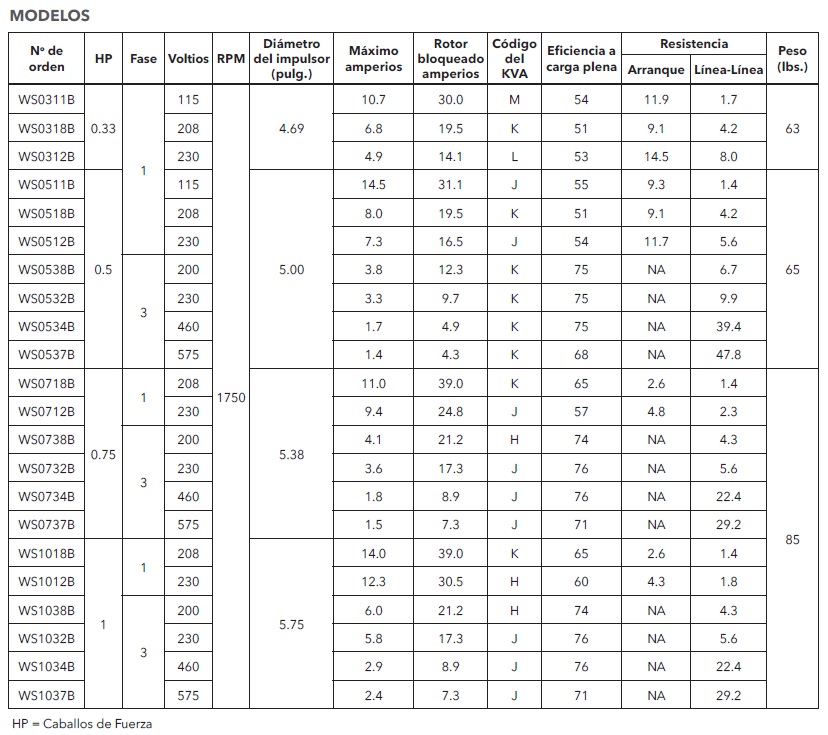

GOULDS 3886 MODELOS ECF

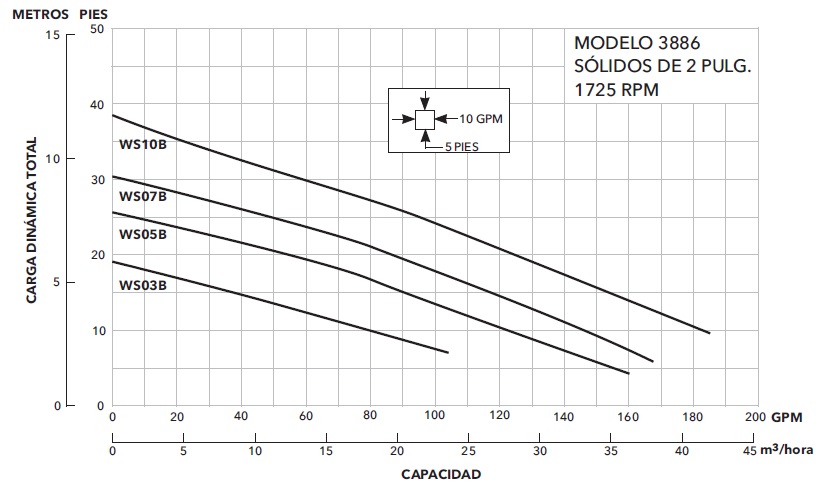

GOULDS 3886 CURVA ECF

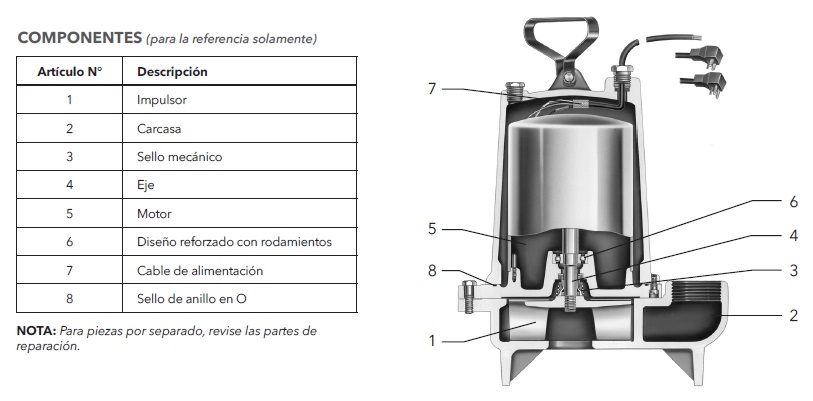

GOULDS 3886 DESPIECE ECF

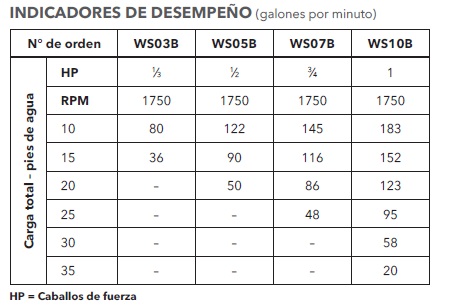

GOULDS 3886 TABLA DESEMPEÑO ECF

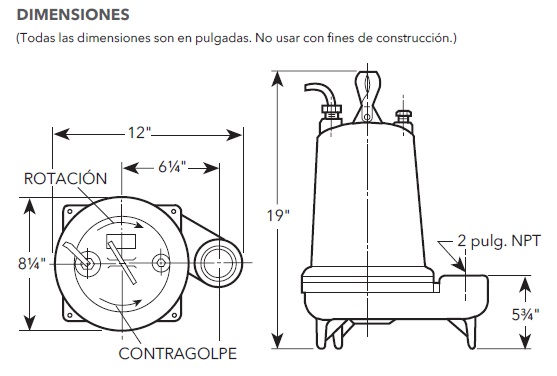

GOULDS 3886 DIMENSIONES ECF

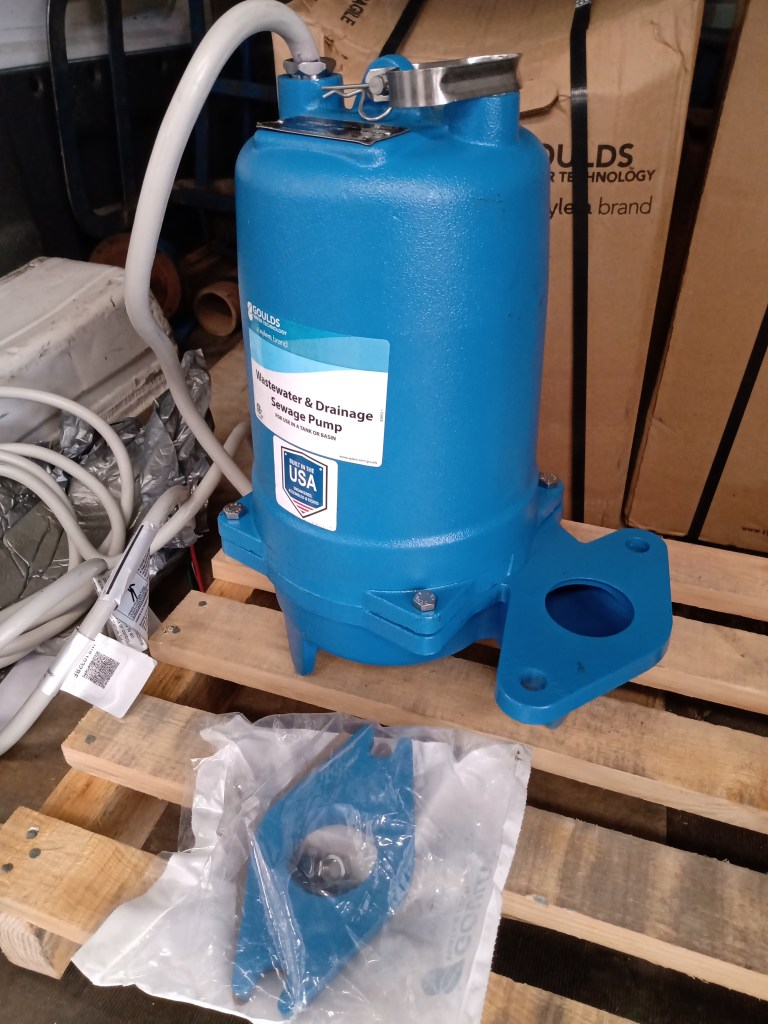

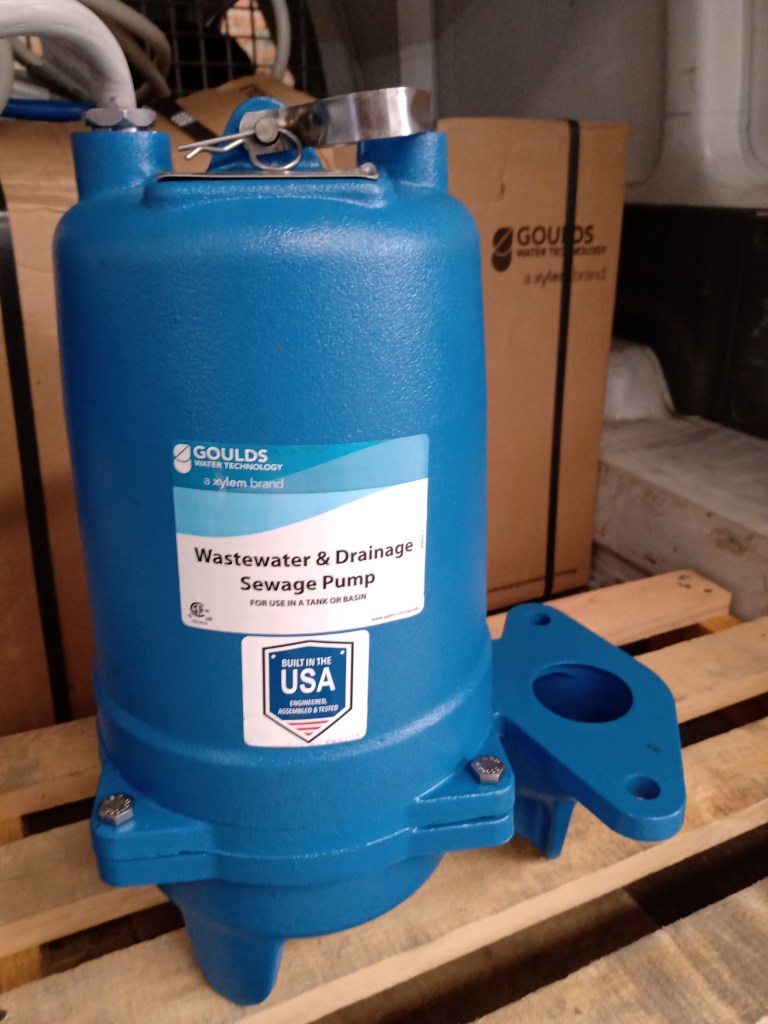

GOULDS 3887 BF ECOFLUSA ECF

 WS_BF Serie

Modelo 3887BF

BOMBA SUMERGIBLE PARA EFLUENTES

CARACTERÍSTICAS

Impulsor: De hierro fundido, semi-abierto, anti-atascamiento, de balanceo dinámico con álabes de bombeo para proteger el sello mecánico. Impulsor de bronce de silicio opcional disponible.

Carcasa: Tipo voluta bridada de hierro fundido para mantener una eficiencia máxima. Diseñada para instalarse fácilmente sobre un riel corredizo A10-20.

Sello mecánicos: Caras de sellado de CARBURO DE SILICIO VS. CARBURO DE SILICIO para proveer una resistencia superior a los abrasivos, partes metálicas de acero inoxidable, elastómeros de BUNA-N.

Eje: De acero inoxidable Serie 400 resistente a la corrosión. Diseño roscado. Contratuerca en los modelos trifásicos para proteger contra los daños de componentes en caso de rotación inversa accidental. Sujetadores: de acero inoxidable Serie 300.

Capaz de funcionar en seco sin dañar los componentes.

Diseñada para un funcionamiento continuo cuando está totalmente sumergida.

GARANTÍA EXTENDIDA DISPONIBLE PARA APLICACIONES RESIDENCIALES.

GOULDS 3887 BF CERTIFICADO ECF

APLICACIONES

Diseñada específicamente para los usos siguientes:

  • Residencias • Transferencia de agua
  • Sistemas de • Aplicaciones alcantarillado industriales ligeras
  • Extracción de • Aplicaciones agua/efluente comerciales

Cualquier lugar donde haya residuos o drenaje que deba eliminarse rápida, silenciosa y eficientemente.

ESPECIFICACIONES

Bomba

  • Capacidad de manejo de sólidos: 2 pulg. máximo.
  • Capacidades: hasta 185 GPM.
  • Carga total: hasta 38 pies de TDH (carga dinámica total).
  • Tamaño de la descarga: Brida de acoplamiento roscada NPT de 2 pulg. como estándar. Opción de 3 pulg. disponible, pero debe ordenarse en forma separada. (Pedido Nº A1-3)
  • Temperatura: 104º F (40º C) servicio continuo 140º F (60º C) servicio intermitente.

MOTORES

  • Totalmente sumergidos en aceite para turbinas de alto grado para lubricación y transferencia eficiente de calor. Todas las capacidades nominales están dentro de los límites de trabajo del motor.
  • Aislamiento Clase B

Monofásicos (60 Hz):

  • Capacitor de arranque para empuje máximo
  • Built-in de sobrecarga con reinicio automático
  • Cables SJTOW o STOW para trabajo pesado resistentes al agua y al aceite
  • Modelos de 1⁄3 – 1 HP con tres dientes NEMA para conexión a tierra

Three phase (60 Hz):

  • Se debe proporcionar protección contra las sobrecargas en la unidad del arrancador.
  • Todos los cables STOW tienen las puntas de los cables descubiertas
  • Cojinetes: Construcción con rodamientos superiores e inferiores reforzados.
  • Diseñados para un funcionamiento continuo: Las capacidades nominales de las bombas están dentro de los límites de trabajo recomendados por el fabricante de los motores; se pueden operar en forma continua sin que se dañen cuando están totalmente sumergidos.
  • Cable de alimentación: Clasificado para servicio pesado, resistente al aceite y al agua. El cable estándar es de 20 pies. Largos opcionales disponibles.
  • O-Ring de la Cubierta del motor: Garantiza un sellado positivo contra los contaminantes y las fugas de aceite.

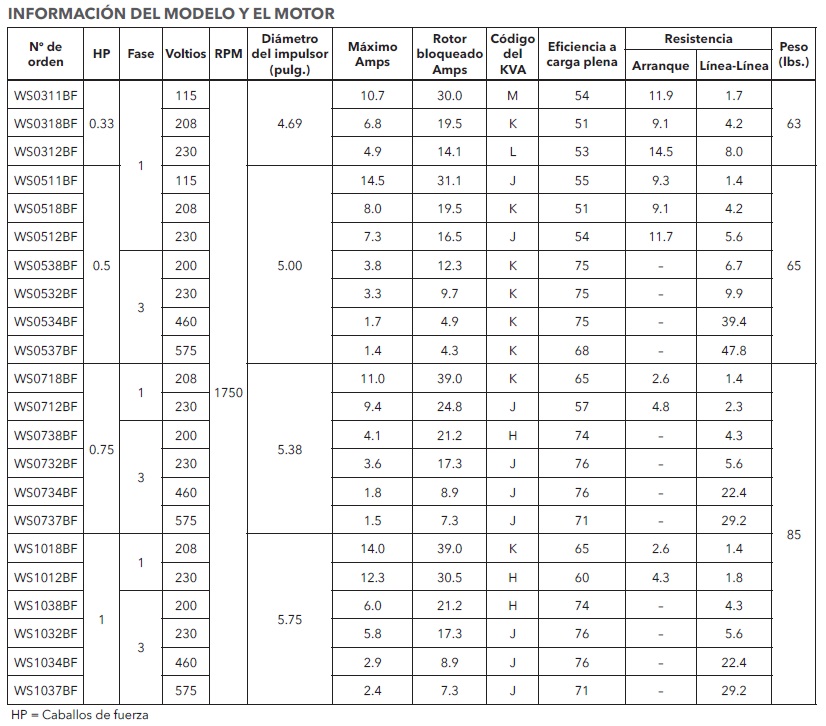

GOULDS 3887 BF TABLA MODELOS ECF

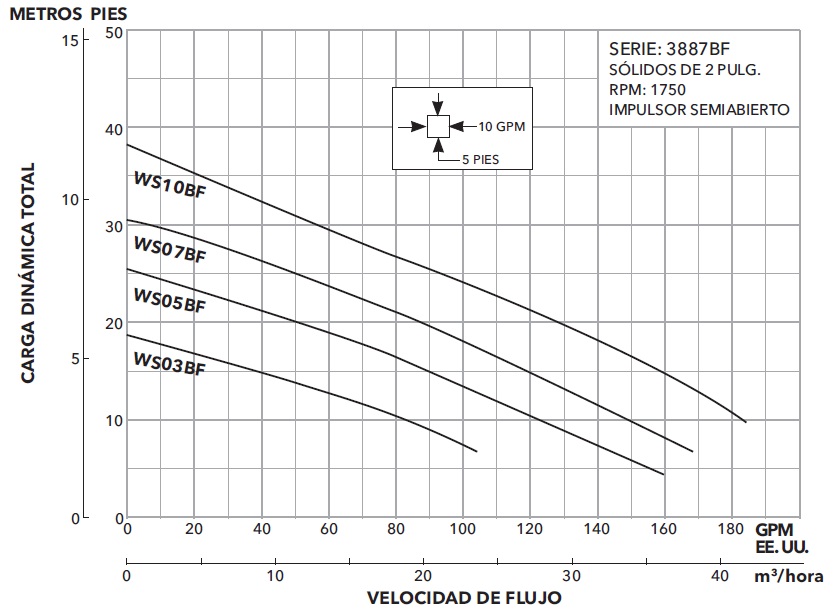

GOULDS 3887 BF CURVAS ECF

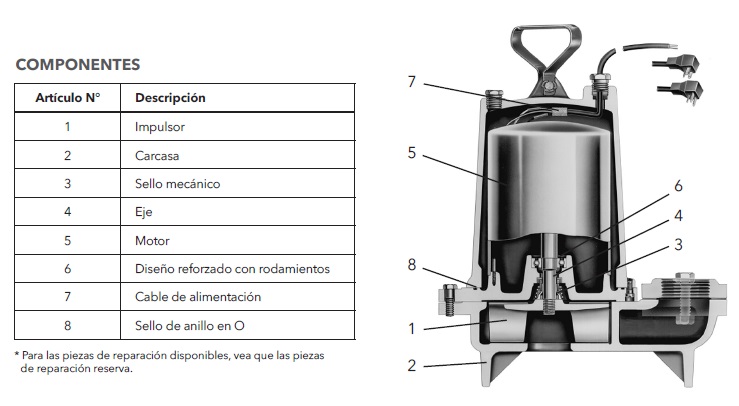

GOULDS 3887 BF DESPIECE ECF

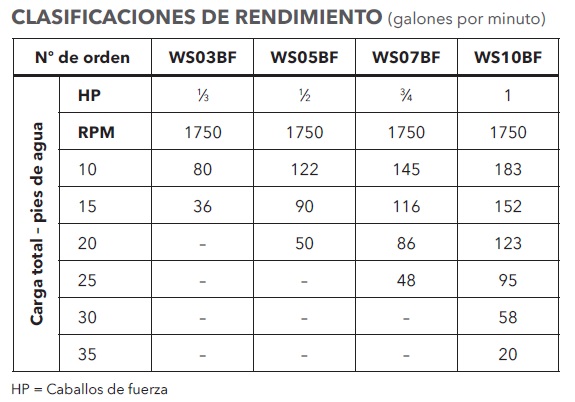

GOULDS 3887 BF TABLA REENDIMIENTO ECF

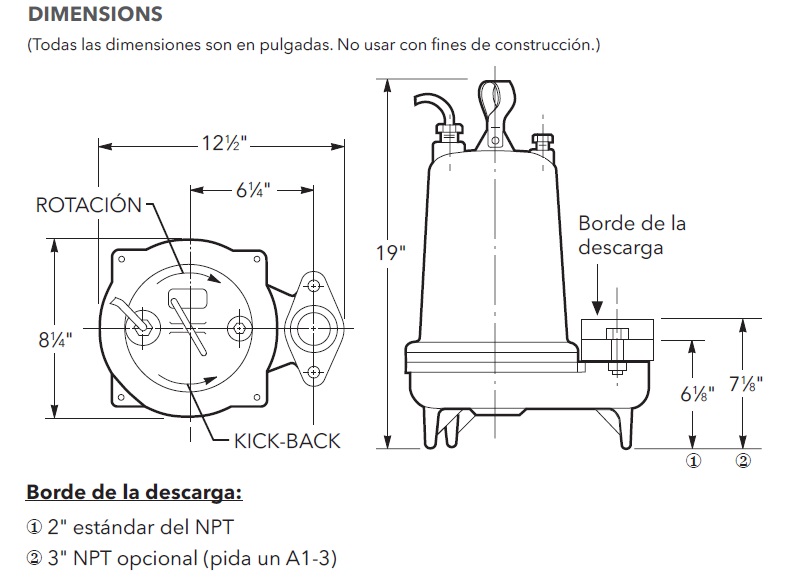

GOULDS 3887 BF DIMENCIONES ECF

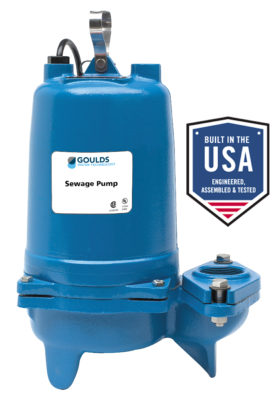

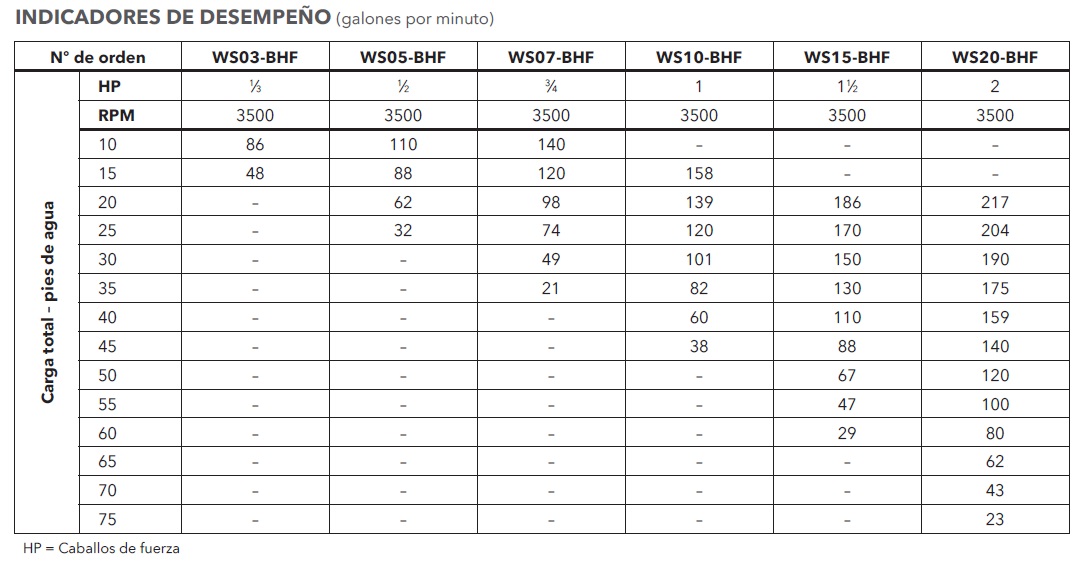

GOULDS 3887 BHF ECOFLUSA

WS_BHF Serie

Modelo 3887BHF

BOMBA SUMERGIBLE PARA EFLUENTES

CARACTERÍSTICAS

Impulsor: De hierro fundido, semiabierto, antiatascamiento, de balanceo dinámico con álabes de bombeo para proteger el sello mecánico. Impulsor de bronce silicioso opcional disponible.

Carcasa: Tipo voluta bridada de hierro fundido para mantener una eficiencia máxima. Diseñada para instalarse fácilmente sobre un riel corredizo A10-20.

Sello mecánicos: Caras de sellado de CARBURO DE SILICIO VS. CARBURO DE SILICIO para proveer una resis­tencia superior a los abrasivos, partes metálicas de acero inoxidable, elastómeros de BUNA-N.

Eje: De acero inoxidable Serie 400 resistente a la corrosión. Diseño roscado. Contratuerca en los modelos trifási­cos para proteger contra los daños de componentes en caso de rotación inversa accidental.

Sujetadores: de acero inoxidable Serie 300.

Capaz de funcionar en seco sin dañar los componentes.

Diseñada para un funcionamiento continuo cuando está totalmente sumergida.

GARANTÍA EXTENDIDA DISPONIBLE PARA APLICACIONES RESIDENCIALES

GOULDS 3887 BHF CERTIFICADO ECF

APLICACIONES

Diseñada específicamente para los usos siguientes:

  • Residencias • Transferencia de agua
  • Sistemas de • Aplicaciones industriales alcantarillado ligeras
  • Extracción de agua/ • Aplicaciones comerciales

efluente

Cualquier lugar donde haya residuos o drenaje que deba eliminarse rápida, silenciosa y eficientemente.

ESPECIFICACIONES

Bomba

  • Capacidad de manejo de sólidos: 2 pulg. máximo.
  • Capacidades: hasta 220 GPM.
  • Carga total: hasta 81 pies de TDH (carga dinámica total).
  • Tamaño de la descarga: Brida de acoplamiento roscada NPT de 2 pulg. como estándar. Opción de 3 pulg. disponible, pero debe ordenarse en forma separada. (Pedido Nº A1-3)
  • Temperatura: 104º F (40º C) servicio continuo, 140º F (60º C) servicio intermitente.

MOTORES

  • Totalmente sumergidos en aceite para turbinas de alto grado para lubricación y transferencia eficiente de calor. Todas las capacidades nominales están dentro de los límites de trabajo del motor.
  • Modelos aislamiento clase B en 1⁄3 – 1½ HP.
  • Modelos aislamiento clase F en 2 HP.

Monofásicos (60 Hz):

  • Capacitor de arranque para empuje máximo
  • Protección por sobre carga integrada, con reinicio automático
  • Cables eléctricos resistentes para trabajo pesado en aceite y agua SJTOW o STOW.
  • Modelos de 1⁄3 – 1 HP cuentan con tres clavijas con conexión a tierra.
  • Unidades de 1½ HP y más grandes cunetan con los extremos del cable descubiertos.

Trifásicos (60 Hz):

  • La protección de sobrecarga clase 10 se debe pedir por separado en la unidad de arranque.
  • Todos los cables STOW tienen los extremos descubiertos.
  • Cojinetes: Construcción con rodamientos superiores e inferiores reforzados.
  • Diseñados para un funcionamiento continuo: Las capacidades nominales de las bombas están dentro de los límites de trabajo recomendados por el fabricante de los motores; se pueden operar en forma continua sin que se dañen cuando están totalmente sumergidos.
  • Cable de alimentación: Clasificado para servicio severo, resistente al aceite y al agua. El cable están­dar es de 20 pies. Largos opcionales disponibles.
  • Anillo en O de la tapa del motor: Garantiza un sellado positivo contra los contaminantes y las fugas de aceite.

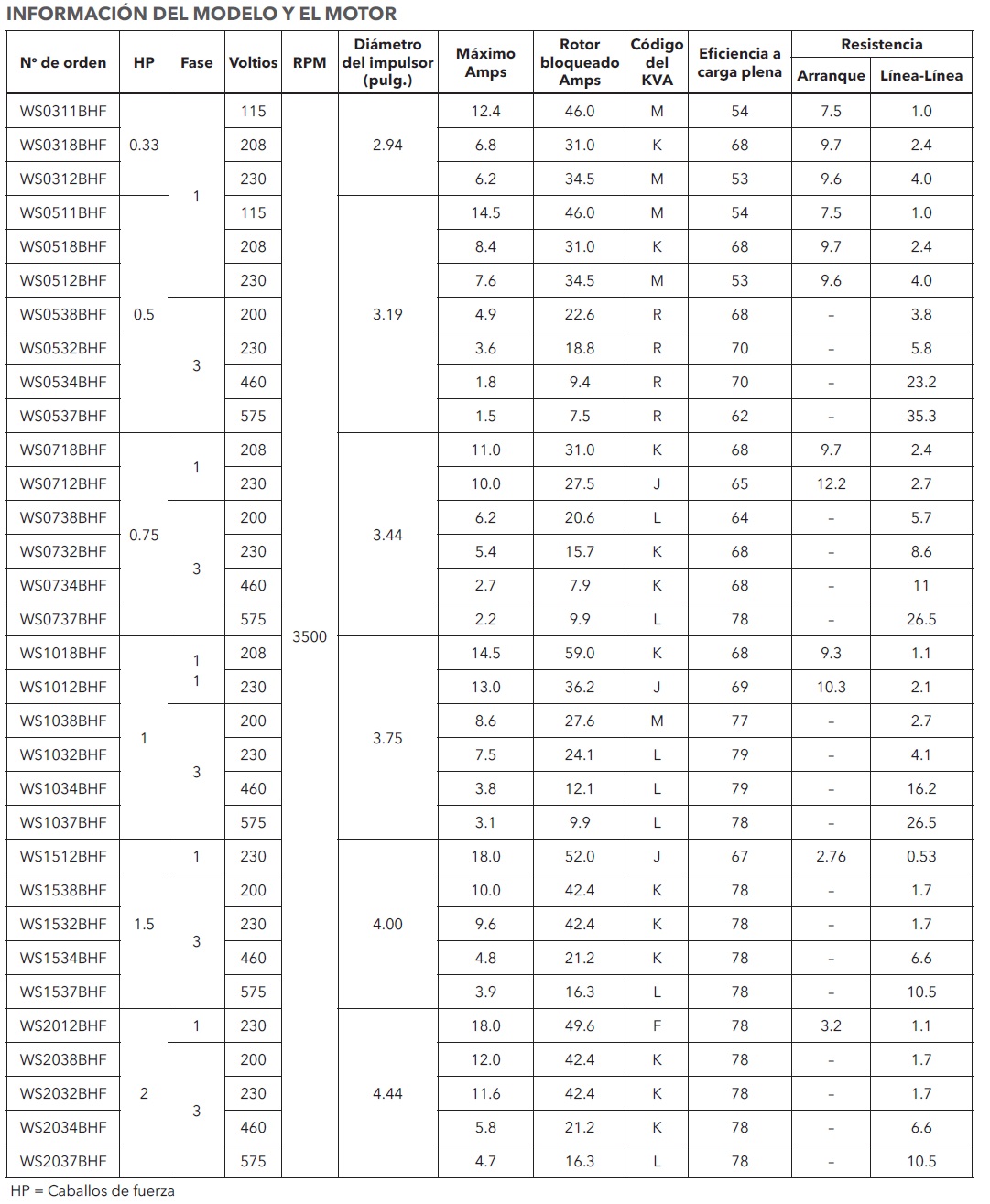

GOULDS 3887 BHF TABLA DE MODELOS ECF

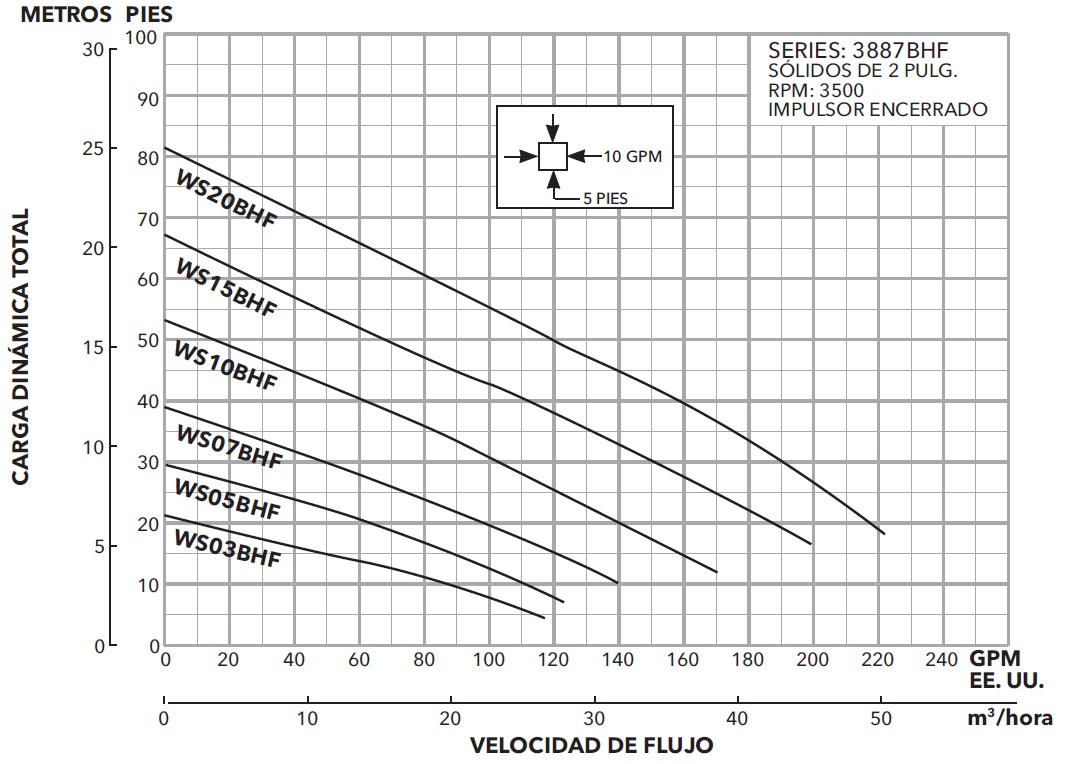

GOULDS 3887 BHF CURVA ECF

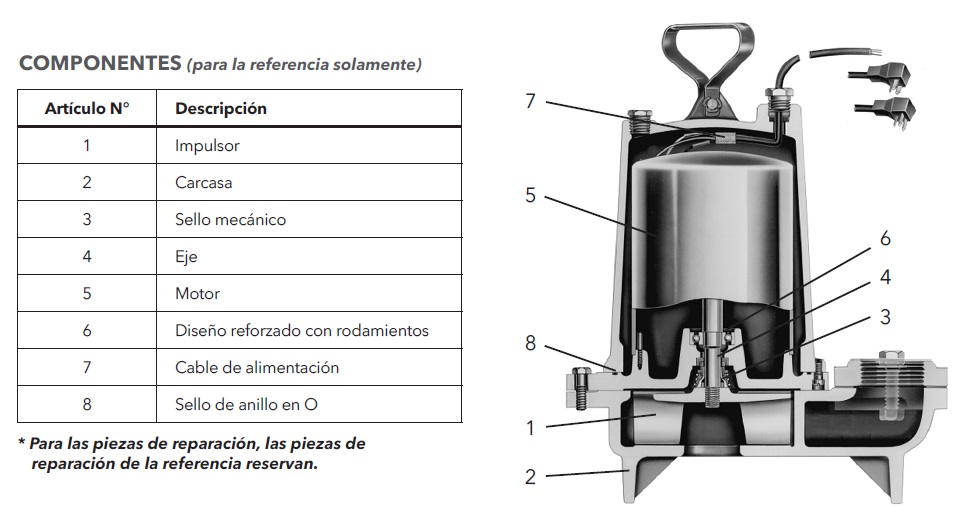

GOULDS 3887 BHF DESPIECE ECF

GOULDS 3887 BHF TABLA DE RENDIMIENTOS ECF

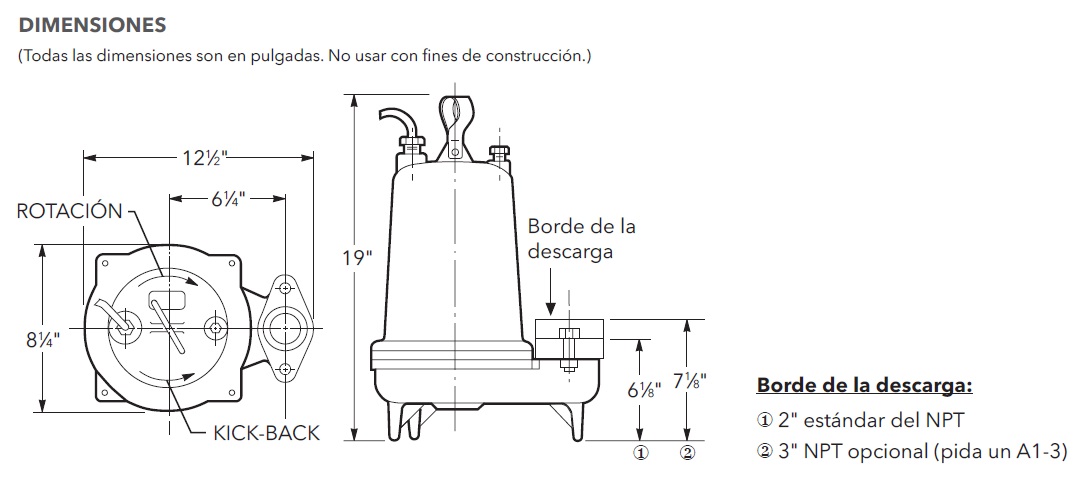

GOULDS 3887 BHF DIMENSIONES ECF

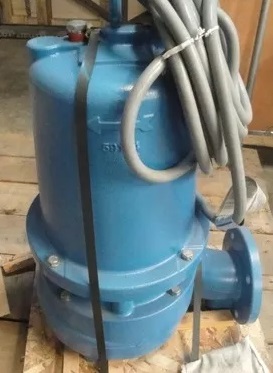

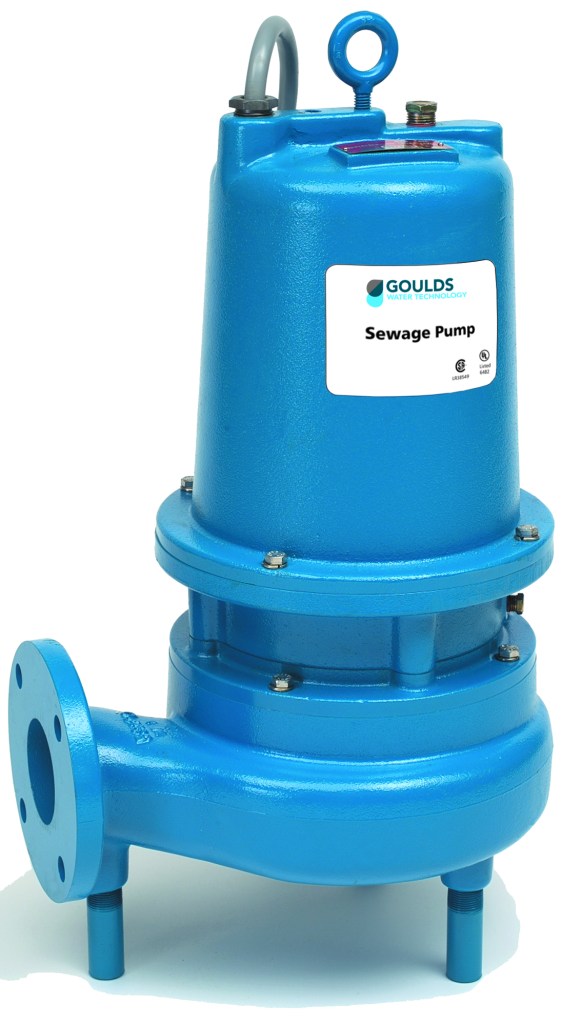

GOULDS 3888D3 ECOFLUSA

 WS_D3 Serie

Modelo 3888D3

BOMBA SUMERGIBLE PARA EFLUENTES

CARACTERÍSTICAS

Impulsor: Diseño de hierro fundido, ASTM A48, Clase 30, semi-abierto de dos álabes, anti-atascamiento con álabes de bombeo para proteger el sello mecánico. Balanceado por computadora para mantener un funcionamiento uniforme. El impulsor de bronce silicioso es una opción.

Carcasa: Hierro fundido gris reforzado, ASTM A48, Clase 30. Carcasa tipo voluta con descarga horizontal de 3 pulg., de 125 lbs., bridada, que cumple con las normas ANSI. Compatible con el conjunto de riel corredizo de hierro fundido A10-30 o de hierro fundido y latón (sin chispas) A10- 30B.

Sellos mecánicos dobles: Sello exterior de carburo de silicio vs. carburo de silicio y sello interior de cerámica vs. carbón, partes metálicas de acero inoxidable, elastómeros de BUNA-N. Los sellos superiores e inferiores del eje montados en tándem están situados independientemente y están separados por una cámara llena con aceite.

Eje: Diseño afinado del acero inoxidable de 300 series.

Sujetadores: 300 series del acero inoxidable.

Capaz de ejecutar temporalmente daño seco del sin a los sellos o al motor.

APLICACIONES

Se utiliza en una variedad de aplicaciones residenciales, comerciales e industriales, tales como:

  • Sistemas de alcantarillado, Control de inundaciones y contaminación ambiental, Extracción de agua/eflu­ente, Granjas, Hospitales, Campamentos para casas rodantes, Moteles.

ESPECIFICACIONES

Bomba:

  • Tamaño máx. de sólidos: 2.5 pulg.
  • Tamaño de la descarga: ANSI de 3 pulg. 125 lbs bridada.
  • Capacidad máxima: 470 GPM
  • Carga máxima total: 65 pies.
  • Sujetadores de acero inoxidable 300.
  • Cable eléctrico de 20 pies
  • Carburo estándar del silicio/sello externo del car­buro del silicio

Motor:

  • Temperatura ambiente máxima: 104º F (40º C) servi­cio continuo, 140º F (60º C) servicio intermitente.
  • Clasificado para servicio continuo cuando está total­mente sumergido.
  • Aislamiento: Clase F.
  • 60 Hz
  • Rodamientos de hilera única.
  • Eje enchavetado de acero inoxidable de 300 series

Monofásico:

  • 1.5 a 5 HP, 208 y 230 voltios
  • Sobrecargas termales incorporadas con la restau­ración automática
  • Sobrecargas incorporadas

Trifásico:

  • 1.5 a 5 HP; 200, 230, 460 y 575
  • La protección de la sobrecarga de la clase 10 se debe proporcionar en panel de control.

MOTORES

  • Totalmente sumergidos en una cámara llena con aceite y sellada con anillo en O. El motor está rodeado por aceite para turbina de alto grado para producir una disipación más eficiente del calor; la lubricación permanente de los cojinetes y del sello mecánico ofrece una protección total contra el me­dio ambiente exterior.
  • Aislante de la clase F
  • Diseñado para la operación continua: Los grados de la bomba están dentro de los límites de funciona­miento recomendados por la manufactura del mo­tor y pueden funcionar continuamente sin daño cuando están sumergidos.
  • Cojinetes: Construcción de rodamientos superiores e inferiores para transportar todas las cargas radia­les y de empuje.
  • Cable de alimentación: Clasificado para servicio severo, resistente al aceite y al agua. El sello de epoxia en el extremo del motor proporciona una barrera secundaria contra la humedad en caso de daño del forro exterior y para impedir el escurrimiento de aceite. El cable estándar es de 20 pies. Largos opcionales disponibles.
  • O-ring: asegura un sellado positivo contra contaminantes y fugas de aceite.

GOULDS 3888D3 CERTIFICADO ECF

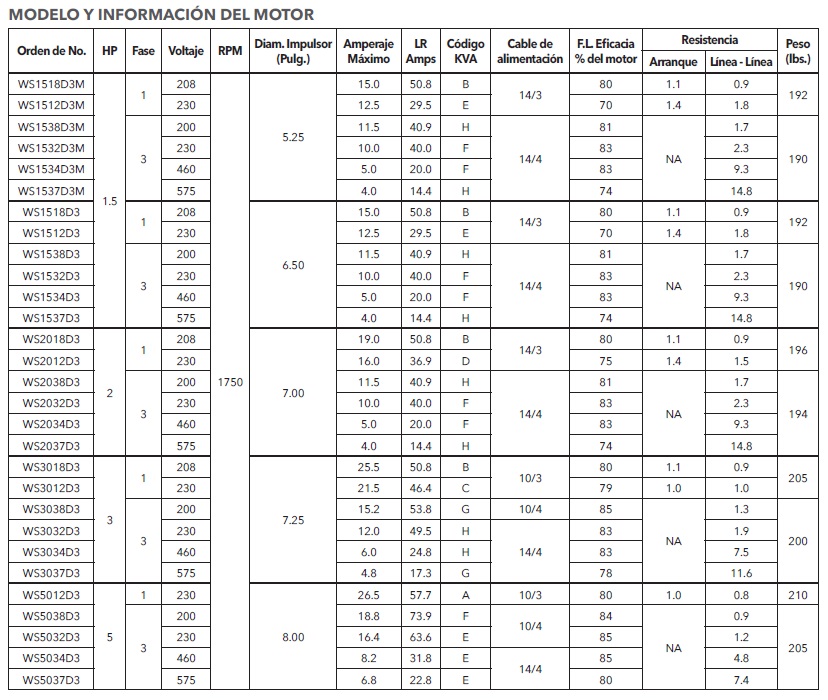

GOULDS 3888D3 TABLA DE MODELO ECF

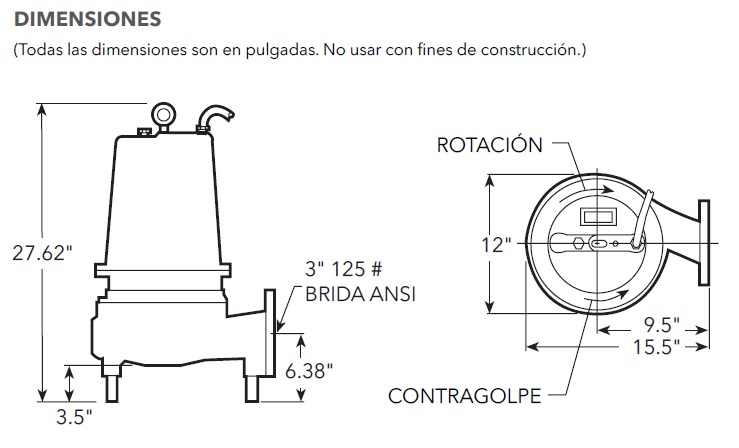

GOULDS 3888D3 DIMENSIONES ECF

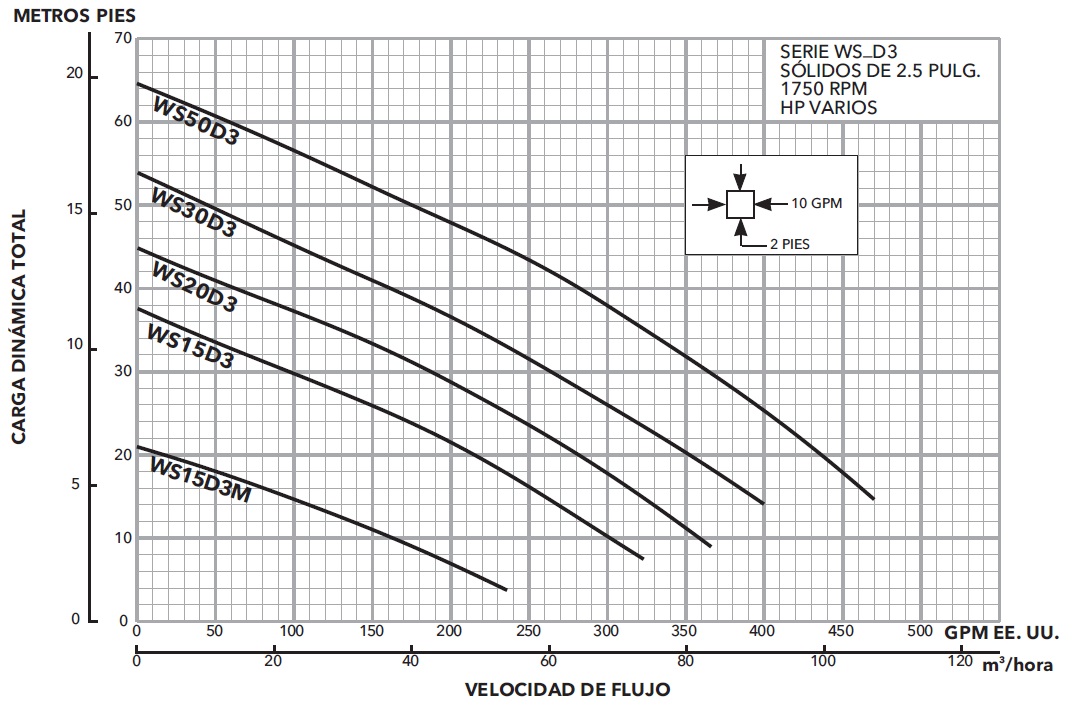

GOULDS 3888D3 CURVAS ECF

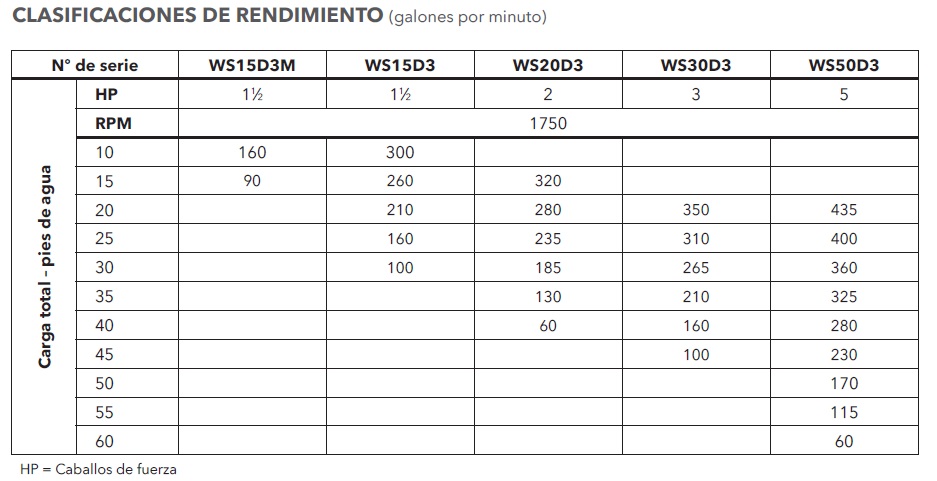

GOULDS 3888D3 RENDIMIENTOS ECF

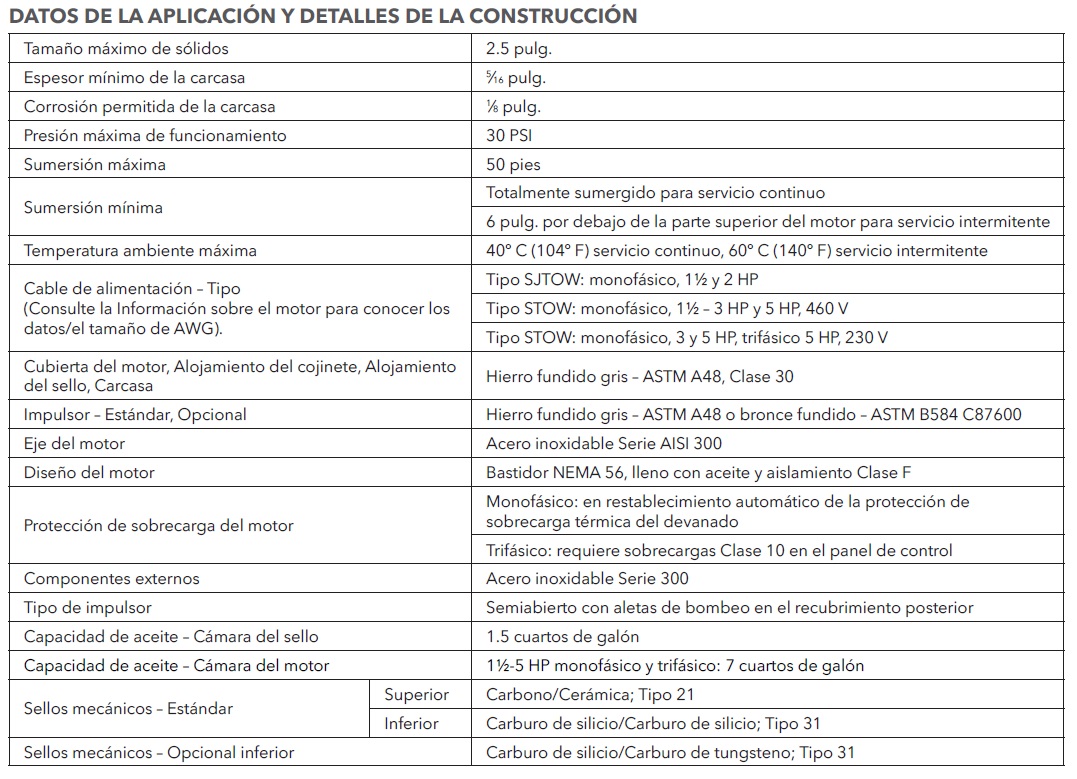

GOULDS 3888D3 TABLA DETALLE DE CONSTRUCCION ECF

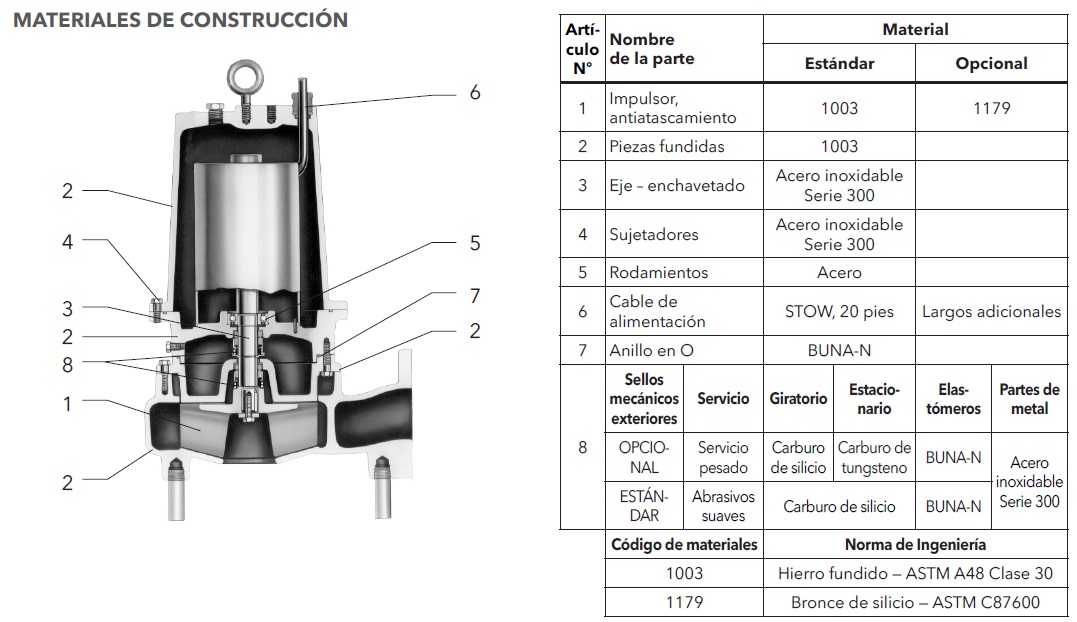

GOULDS 3888D3 DESPIECE ECF

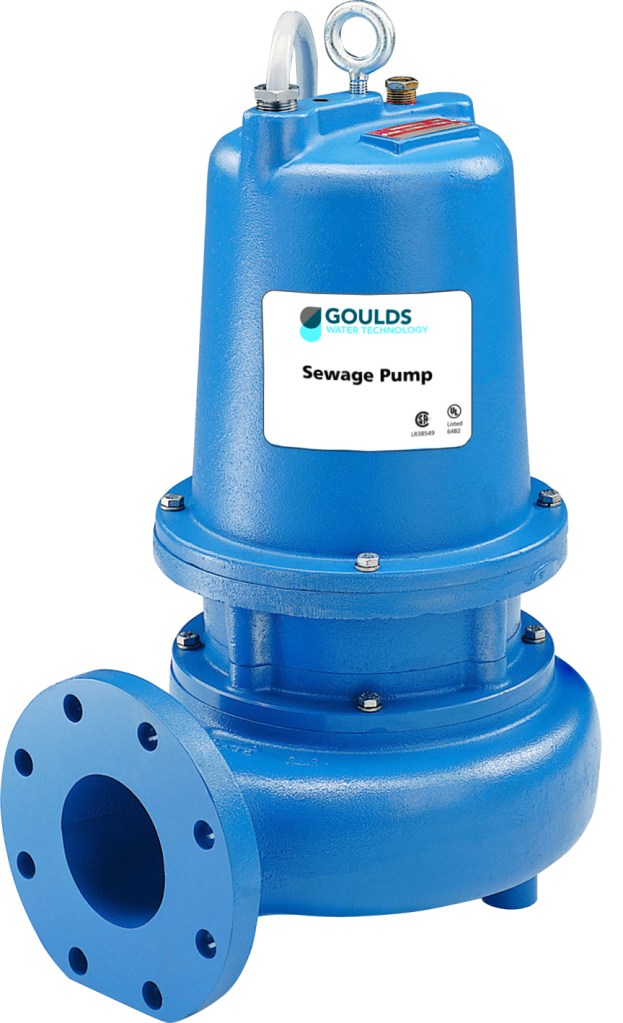

GOULDS 3888D4 ECOFLUSA

WS_D4 Serie

Modelo 3888D4

BOMBA SUMERGIBLE PARA ALCANTARILLADO

CARACTERÍSTICAS

Impulsor: Diseño de hierro fundido, ASTM A48, Clase 30, semiabierto de dos álabes, antiatascamiento con álabes de bombeo para proteger el sello mecánico. Balanceado por computadora para mantener un funciona­miento uniforme. El impulsor de bronce silicioso es una opción.

Carcasa: Hierro fundido gris reforzado, ASTM A48, Clase 30. Carcasa tipo voluta con descarga horizontal de 4 pulg., de 125 lbs., bridada, que cumple con las normas ANSI. Compatible con el conjunto de riel corredizo de hierro fundido A10-40 o de hierro fundido y latón (sin chispas) A10- 40B.

Sellos mecánicos dobles: Sello exterior de carburo de silicio vs. carburo de silicio y sello interior de cerámica vs. carbón, partes metálicas de acero inoxidable, elastómeros de BUNA-N. Los sellos superiores e inferiores del eje montados en tándem están situados independientemente y están separados por una cámara llena con aceite.

Eje: Diseño afinado del acero inoxidable de 300 series.

Sujetadores: 300 series del acero inoxidable.

Capaz de ejecutar temporalmente daño seco del sin a los sellos o al motor.

APLICACIONES

Se utiliza en una variedad de aplicaciones residenciales, comerciales e industriales, tales como:

  • Sistemas de alcantarillado, Control de inundaciones y contaminación ambiental, Extracción de agua/ efluente, Granjas, Hospitales, Campamentos para casas rodantes, Moteles.

ESPECIFICACIONES

Bomba:

  • Tamaño máx. de sólidos: 3 pulg.
  • Tamaño de la descarga: ANSI de 4 pulg. 125 lbs bridada.
  • Capacidad máxima: 620 GPM
  • Carga máxima total: 60 pies.
  • Sujetadores de acero inoxidable 300.
  • Cable eléctrico de 20 pies
  • Carburo estándar del silicio/sello externo del carbu­ro del silicio

Motor:

  • Temperatura ambiente máxima: 104º F (40º C) servi­cio continuo, 140º F (60º C) servicio intermitente.
  • Clasificado para servicio continuo cuando está totalmente sumergido.
  • Aislamiento: Clase F.
  • 60 Hz
  • Rodamientos de hilera única.
  • Eje enchavetado de acero inoxidable de 300 series

Monofásico:

  • 1.5 a 5 HP, 208 y 230 voltios
  • Sobrecargas termales incorporadas con la restau­ración automática
  • Sobrecargas incorporadas

Trifásico:

  • 1.5 a 7.5 HP; 200, 230, 460 y 575
  • La protección de la sobrecarga de la clase 10 se debe proporcionar en panel de control.

MOTORES

  • Totalmente sumergidos en una cámara llena con aceite y sellada con anillo en O. El motor está ro­deado por aceite para turbina de alto grado para producir una disipación más eficiente del calor; la lubricación permanente de los cojinetes y del sello mecánico ofrece una protección total contra el me­dio ambiente exterior.
  • Aislante de la clase F
  • Diseñado para la operación continua: Los grados de la bomba están dentro de los límites de funcio­namiento recomendado por la manufactura del motor y  pueden funcionar continuamente sin daño cuando están sumergidos.
  • Cojinetes: Construcción de rodamientos superiores e inferiores para transportar todas las cargas radia­les y de empuje.
  • Cable de alimentación: Clasificado para servicio severo, resistente al aceite y al agua. El sello de epoxia en el extremo del motor proporciona una barrera secundaria contra la humedad en caso de daño del forro exterior y para impedir el corrimiento de aceite. El cable estándar es de 20 pies. Largos opcionales disponibles avalible.
  • O-ring: Assures positive sealing against contami­nants and oil leakage.

GOULDS 3888D4 CERTIFICADO ECF

GOULDS 3888D4 TABLA DE MODELO ECF

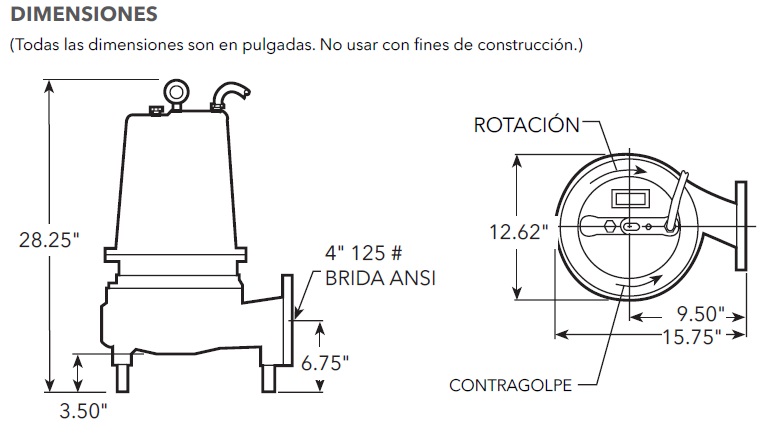

GOULDS 3888D4 DIMENSIONES ECF

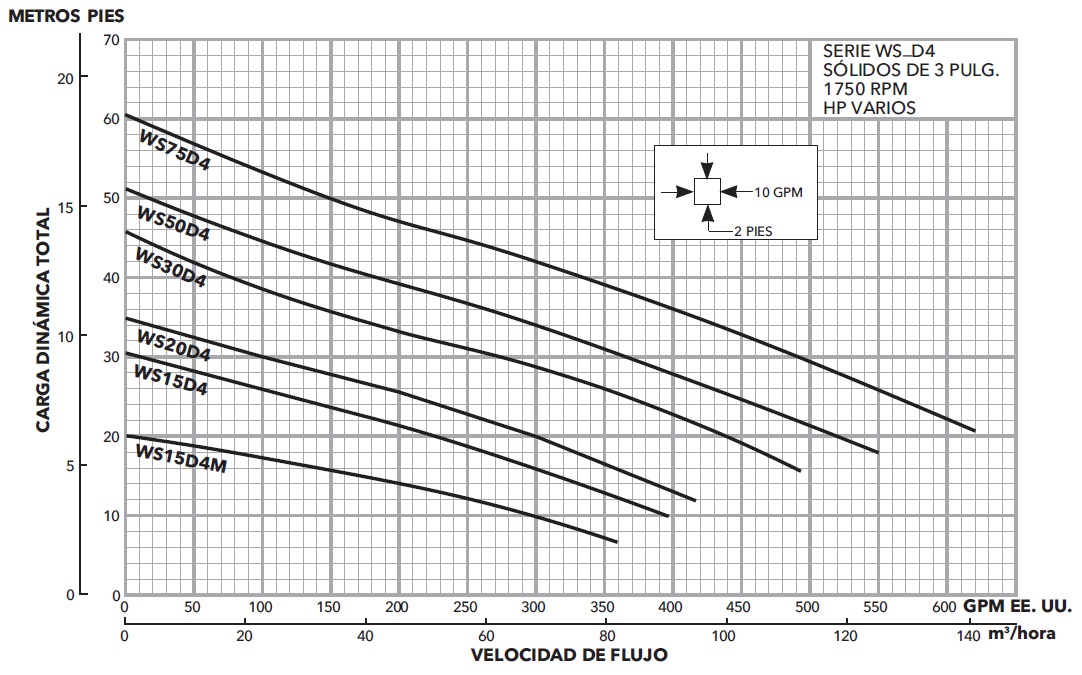

GOULDS 3888D4 CURVAS ECF

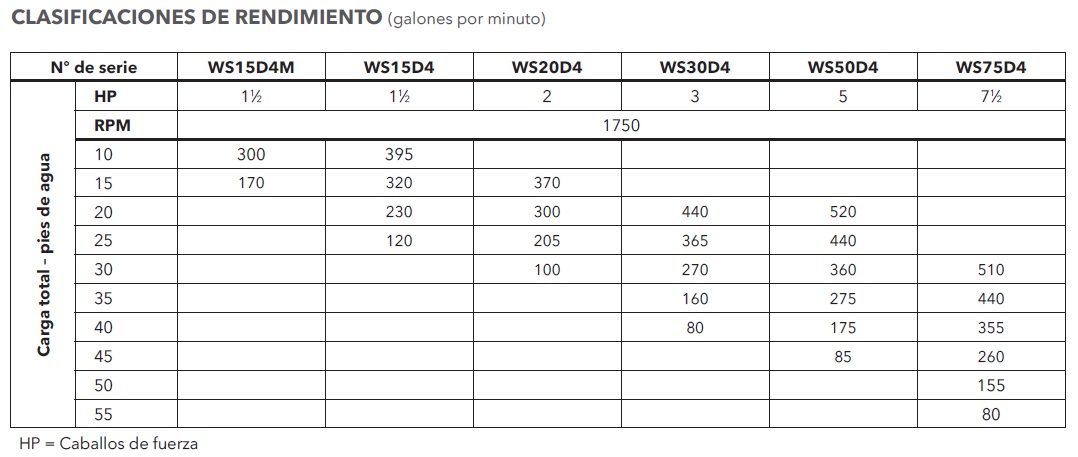

GOULDS 3888D4 TABLA DE RENDIMIENTO ECF

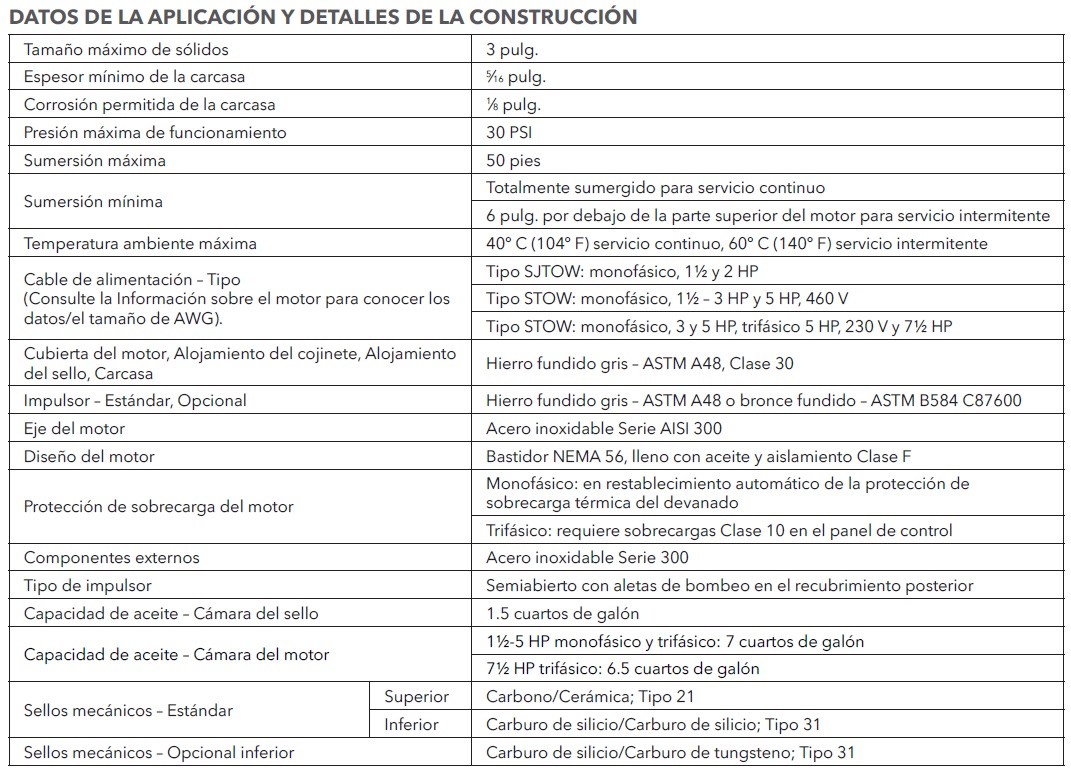

GOULDS 3888D4 TABLA DE DETALLES CONSTRUCCION ECF

GOULDS 3888D4 ECOFLUSA ECF 1



GOULDS ECOFLUSA COLLAGE

Xylem

1) El tejido en las plantas que hace que el agua suba desde las raíces;

2) una compañía líder global en tecnología en agua.

Somos un equipo global unificado en un propósito común: crear soluciones tecnológicas avanzadas para los desafíos relacionados con agua a los que se enfrenta el mundo. El desarrollo de nuevas tecnologías que mejorarán la forma en que se usa, conserva y reutiliza el agua en el futuro es fundamental para nuestro trabajo. Nuestros productos y servicios mueven, tratan, analizan, controlan y devuelven el agua al medio ambiente, en entornos de servicios públicos, industriales, residenciales y comerciales. Xylem también ofrece una cartera líder de medición inteligente, tecnologías de red y soluciones analíticas avanzadas para servicios de agua, electricidad y gas. En más de 150 países, tenemos relaciones sólidas y duraderas con clientes que nos conocen por nuestra poderosa combinación de marcas líderes de productos y experiencia en aplicaciones con un fuerte enfoque en el desarrollo de soluciones integrales y sostenibles.

Para obtener más información, visite http://www.xylem.com.



ECOFLUSA  IMAGEN 2018



EQUIPOS Y CONTROL DE FLUIDOS S.A. DE C.V.

AV. CUITLAHUAC 3317-7, OBRERO POPULAR, AZCAPOTZALCO, CIUDAD DE MÉXICO

C.P. 02840

TEL. 55 53421234, 55 53415897, 55 53415955

benjamin@ecoflusa.com.mx

abraham@ecoflusa.com.mx

patricia@ecoflusa.com.mx

s_dorados@hotmail.com

equiposycontroldefluidos@prodigy.net.mx

Responder

Introduce tus datos o haz clic en un icono para iniciar sesión:

Logo de WordPress.com

Estás comentando usando tu cuenta de WordPress.com. Cerrar sesión /  Cambiar )

Google photo

Estás comentando usando tu cuenta de Google. Cerrar sesión /  Cambiar )

Imagen de Twitter

Estás comentando usando tu cuenta de Twitter. Cerrar sesión /  Cambiar )

Foto de Facebook

Estás comentando usando tu cuenta de Facebook. Cerrar sesión /  Cambiar )

Conectando a %s
