Bombas Centrifugas Autocebantes Tragasolidos de Transmisión Universal marca Barnes Serie SH

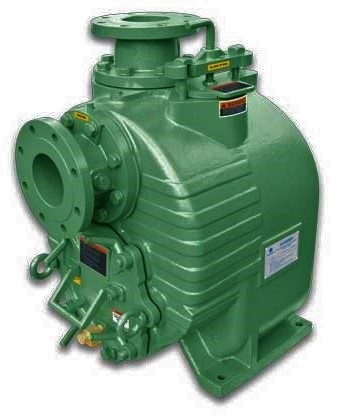

BOMBAS  AUTOCEBANTES TRAGASOLIDOS MARCA BARNES SERIE SH

Equipos de bombeo autocebantes tragasolidos de fácil instalación y mantenimiento, ideales para aplicaciones de manejo de desechos en industrias acereras, papeleras, minerías, plantas de procesamiento de alimentos, centrales eléctricas, fábricas de automóviles, bodegas de almacenamientos  y tratamientos de aguas residuales, paso de esfera de hasta 3”, temperatura máxima del líquido hasta 71°C (160°F).

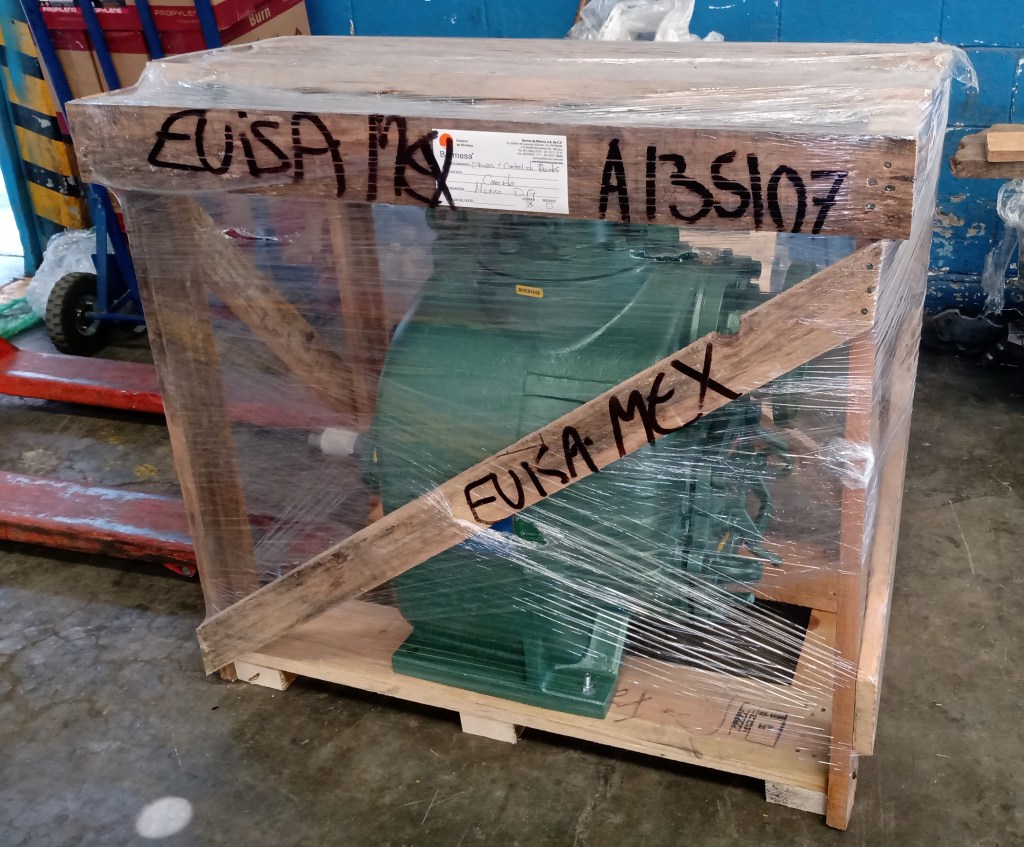

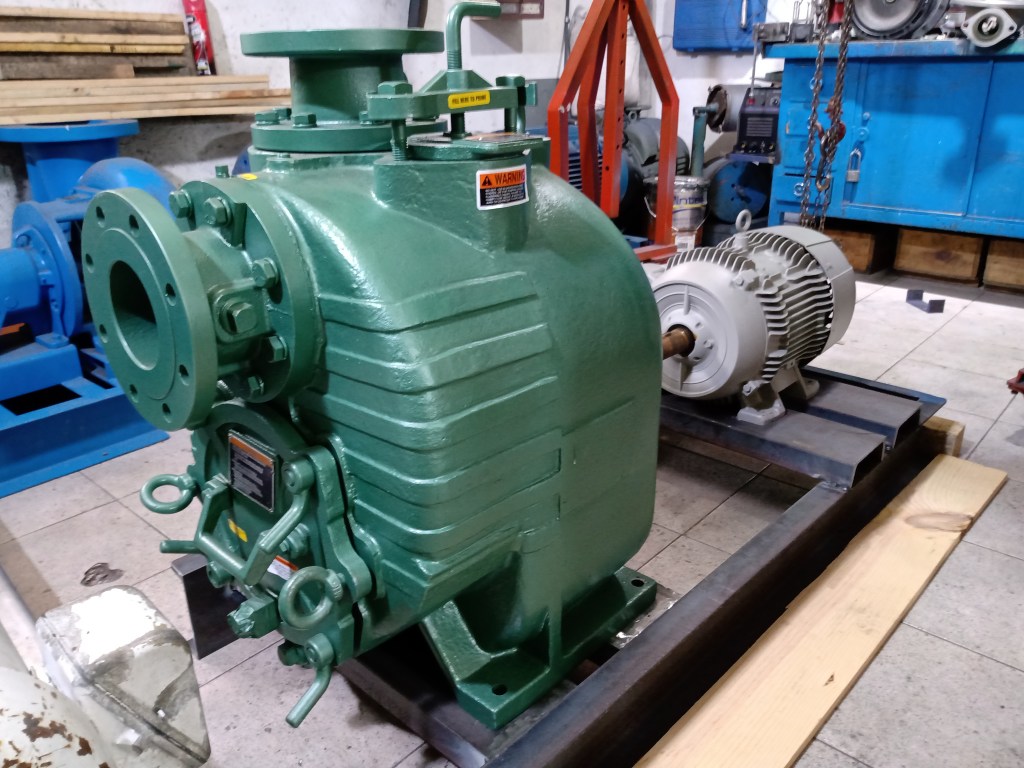

BOMBA BARNES TRAGASOLIDOS SH4

Debido a su diseño de autocebado, puede montarse en alto y en seco al nivel de piso con solo la línea de succión en el fluido, el cedado se realiza solamente una vez sin necesidad de que el personal ingrese al depósito de la bomba.

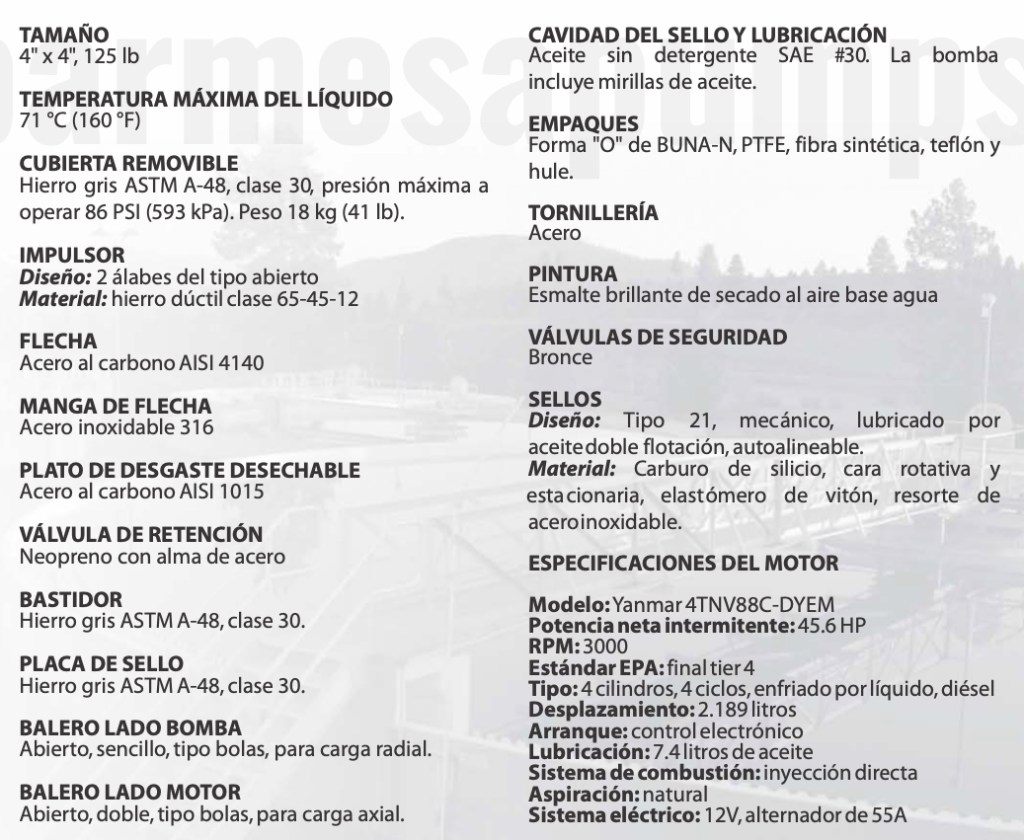

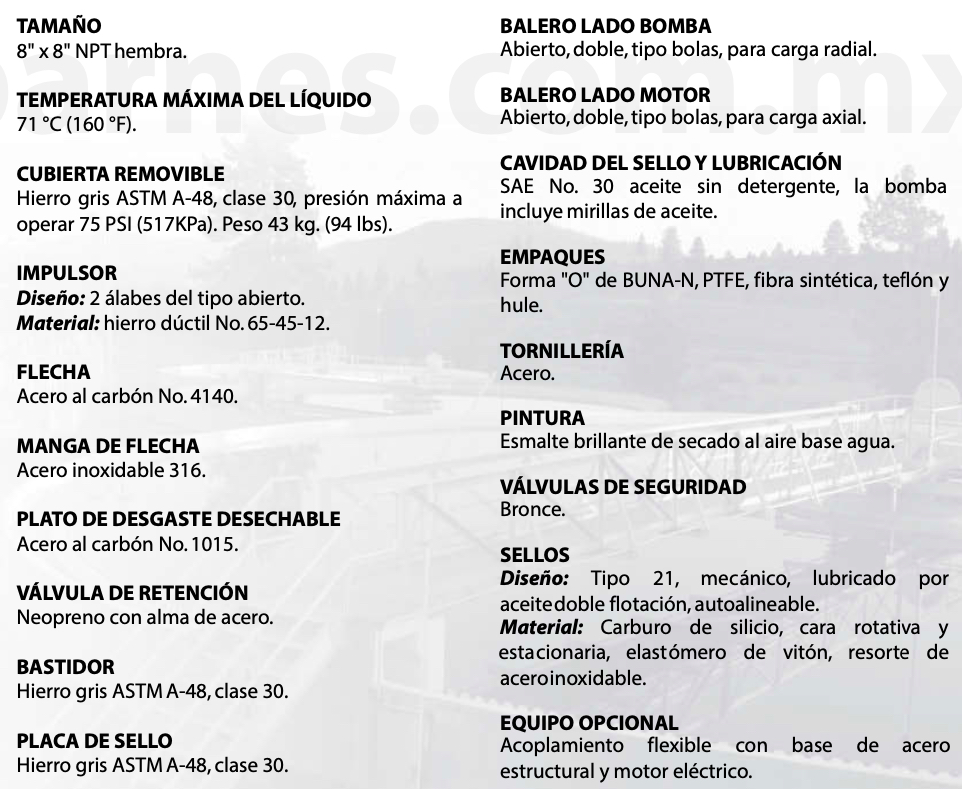

CARACTERISTICAS DE CONSTRUCCIÓN

  • Construcción en hierro gris ASTM A-48, Clase 30, presión máxima a operar 75 PSI.
  • Impulsor con diseño de 2 Alabes del tipo abierto en hierro dúctil No. 65-45-12.
  • Flecha en acero al carbón 4140.
  • Manga de flecha en Acero Inoxidable 316.
  • Plato de Desgaste desechable en acero al carbón No. 1015.
  • Válvula de retención en neopreno con alma de acero.
  • Bastidor en Hierro Gris ASTM A-48 Clase 30.
  • Placa de sello en hierro gris ASTM A-48 Clase 30
  • Balero lado Bomba, abierto, doble, tipo bolas para carga axial.
  • Balero lado Motor, abierto, doble, tipo bolas para carga Radial.
  • Cavidad del Sello y lubricación SAE No. 30 aceite sin detergente, la bomba incluye mirillas de aceite.
  • Empaques forma “O” de buna-N, PTFE, fibra sintética, teflón y hule.
  • Tornillería en Acero.
  • Pintura en esmalte brillante de secado al aire, base agua.
  • Válvulas de seguridad en Bronce.
  • Sellos mecánicos tipo 21, lubricados por aceite doble flotación, autoalineable. Material en carburo de silicio, cara rotativa y estacionaria, elastómeros en vitón, resorte en acero inoxidable.

MODELOS, TAMAÑOS Y PRESTACIONES

SH3-U

  • MODELO SH3-U TAMAÑO DE 3” X 3” ROSC. NPT.
  • PASO DE ESFERA DE 2”
  • GASTO: 75 GPM HASTA 425 GPM
  • CARGA DINAMICA TOTAL: 30 FT HASTA 76 FT
  • REVOLUCIONES DE TRABAJO: 650 RPM HASTA 2150 RPM

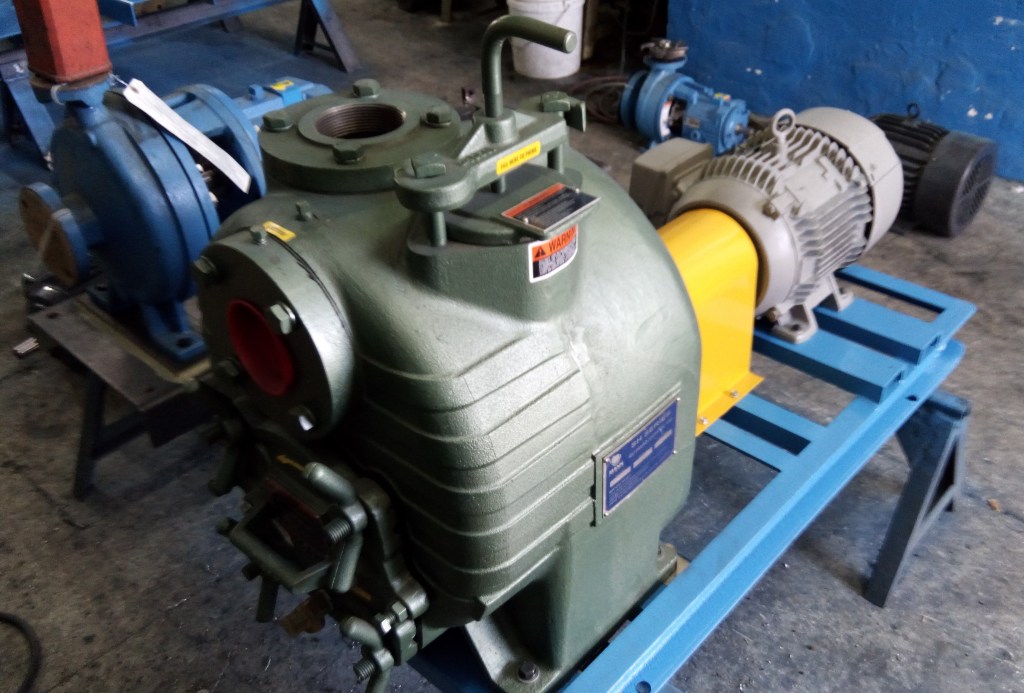

BARNES TRAGASOLIDOS SH3-U

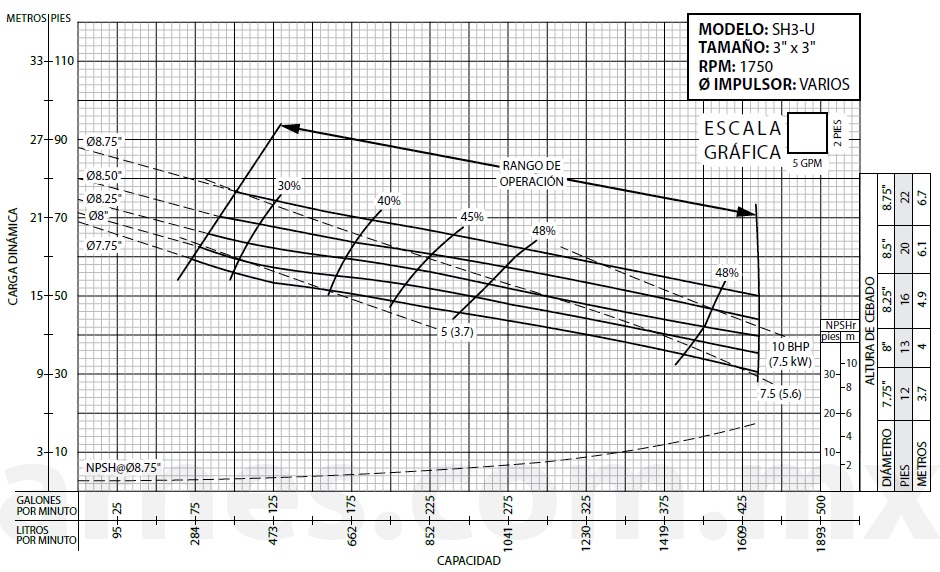

BARNES SH3-U CURVA 1750 RPM

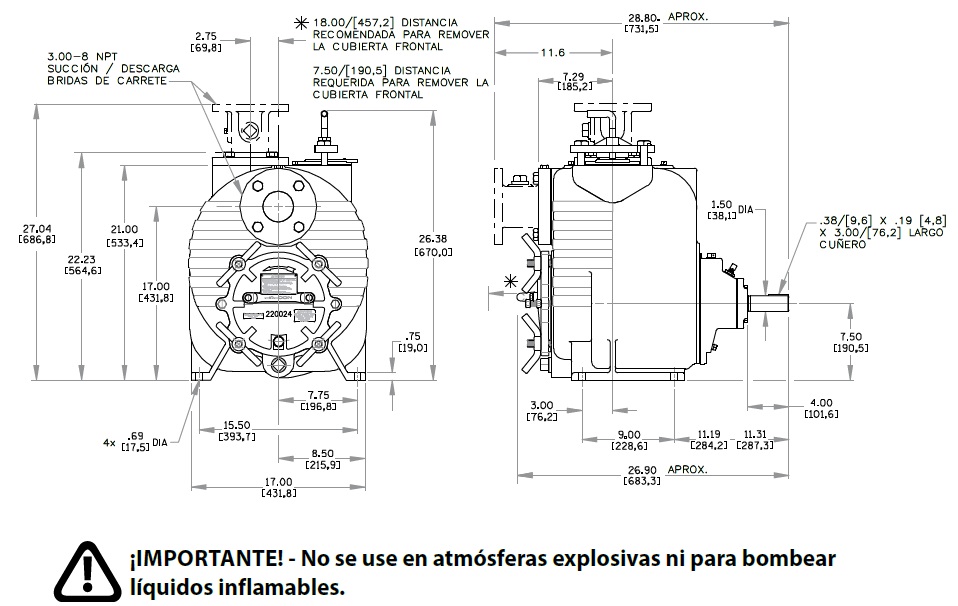

BARNES SH3-U DIMENSIONES

SH4-U

  • MODELO SH4-U TAMAÑO DE 4” X 4” ROSC. NPT.
  • PASO DE ESFERA DE 3”
  • GASTO: 150 GPM HASTA 750 GPM
  • CARGA DINAMICA TOTAL: 40 FT HASTA 90 FT
  • REVOLUCIONES DE TRABAJO: 650 RPM HASTA 1950 RPM

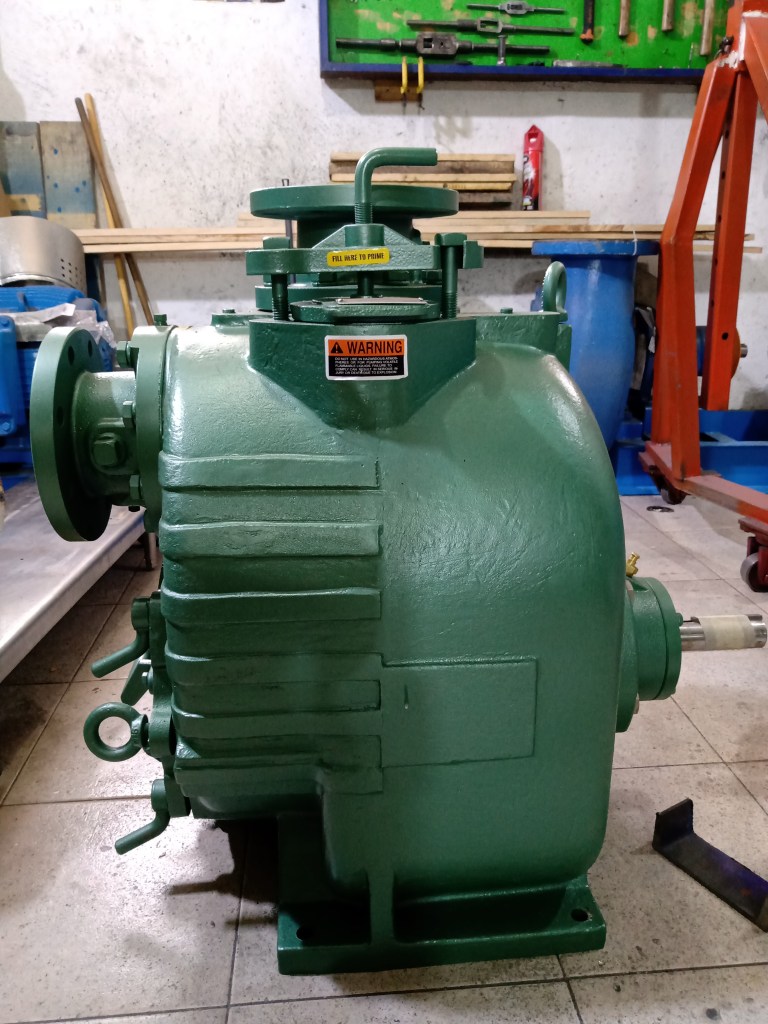

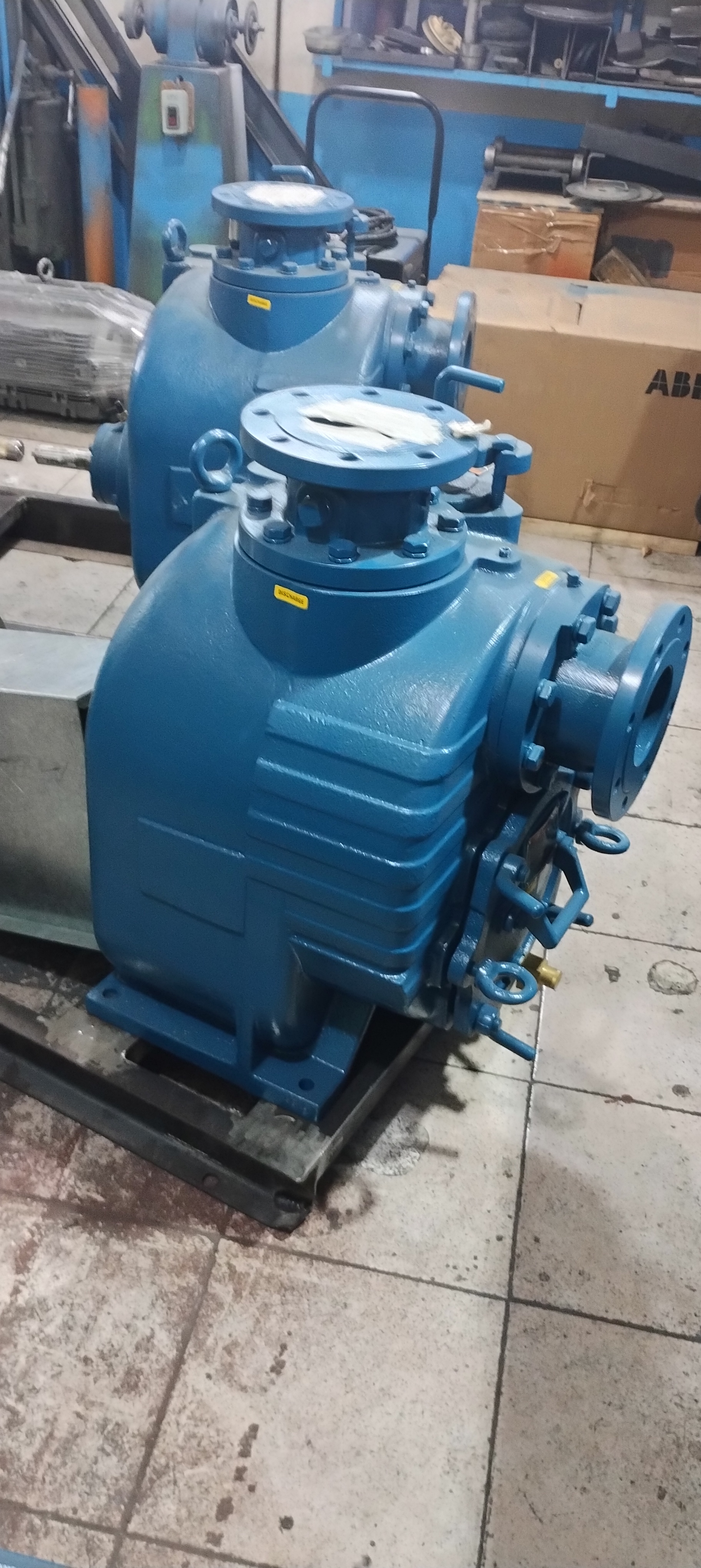

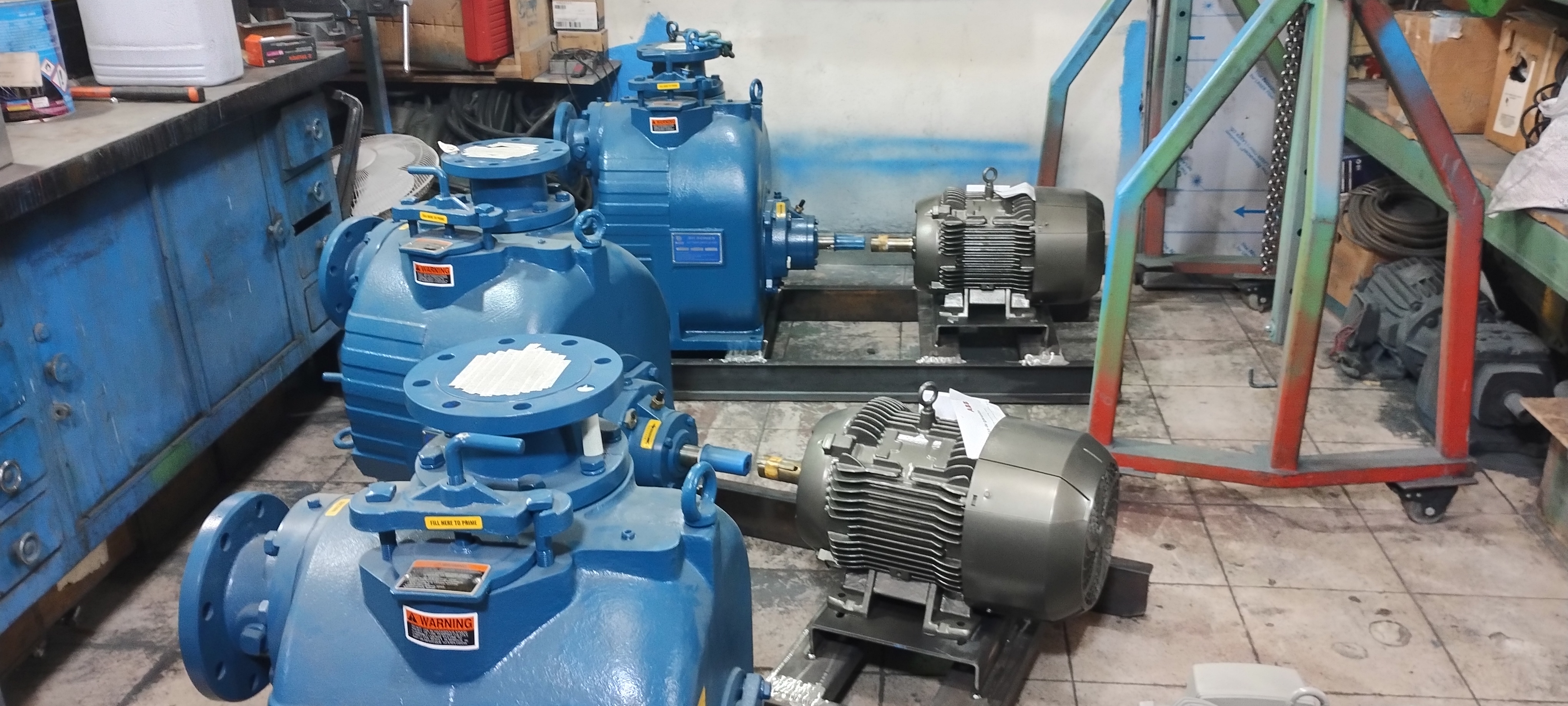

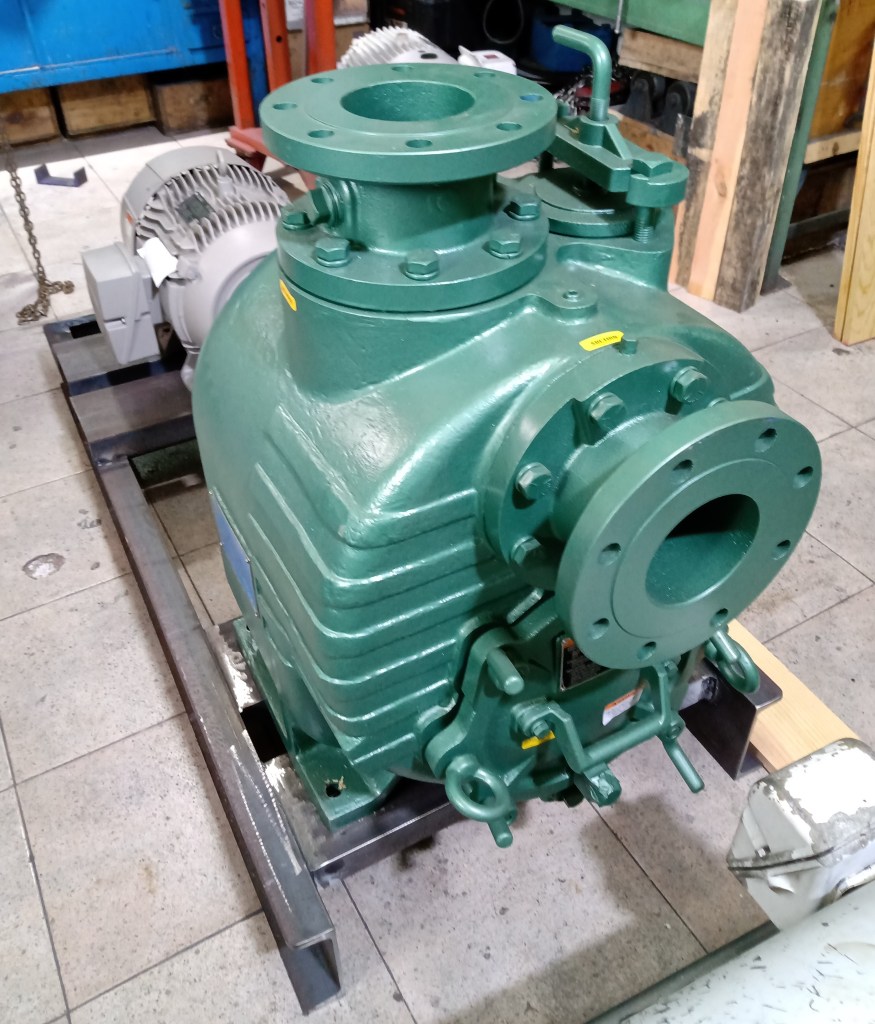

BARNES SH4-U-15-4
BARNES SH4-U CURVA 1750 RPM

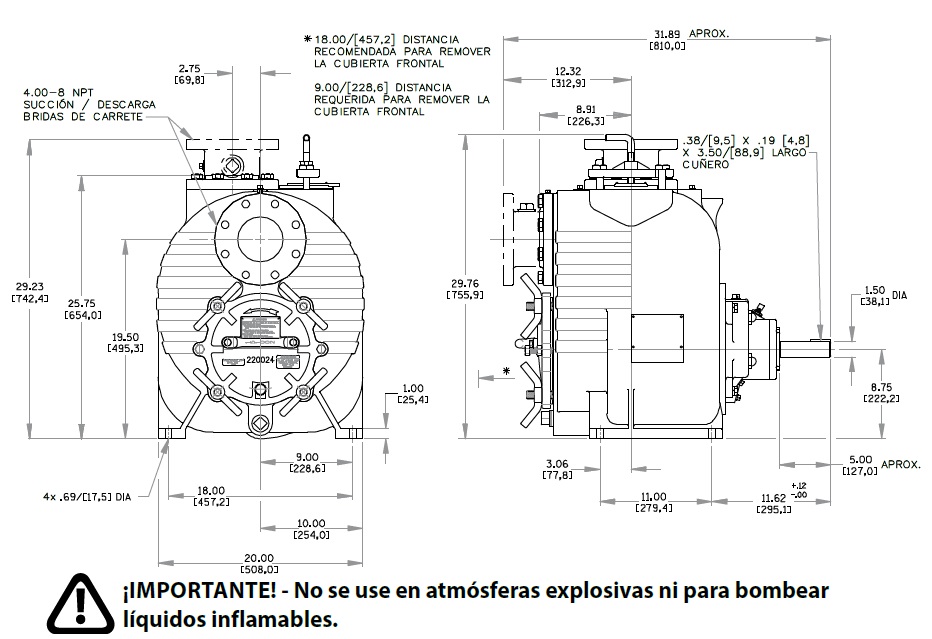

BARNES SH4-U DIMENSIONES

SH6-U

  • MODELO SH6-U TAMAÑO DE 6” X 6” ROSC. NPT.
  • PASO DE ESFERA DE 3”
  • GASTO: 300 GPM HASTA 1450 GPM
  • CARGA DINAMICA TOTAL: 55 FT HASTA 110 FT
  • REVOLUCIONES DE TRABAJO: 650 RPM HASTA 1750 RPM
BARNES SH6-U
BARNES SH6-U CURVA 1750 RPM

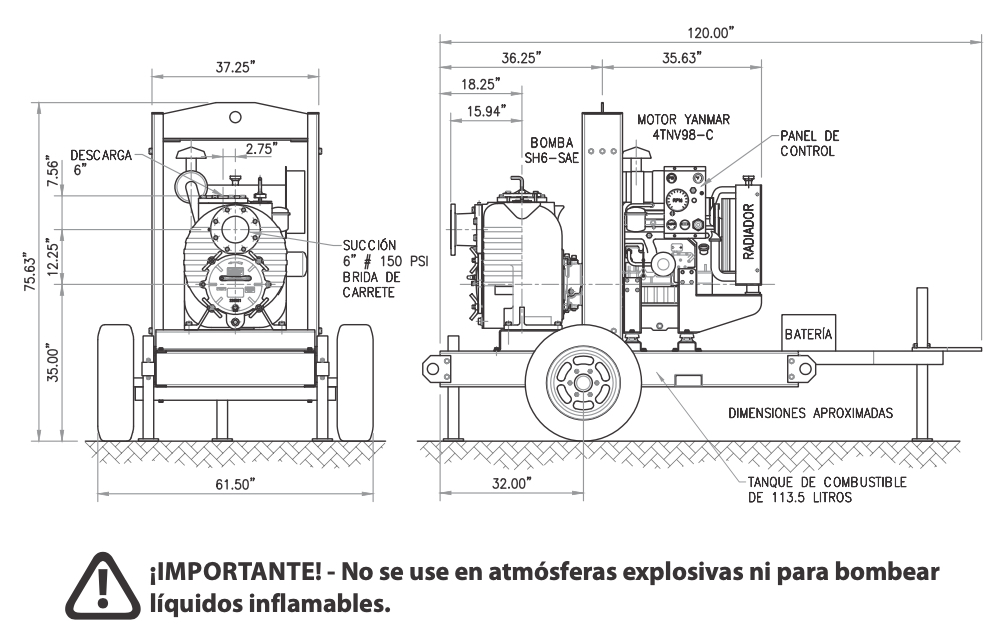

BARNES SH6-U DIMENSIONES

SH8-U

  • MODELO SH8-U TAMAÑO DE 8” X 8” ROSC. NPT.
  • PASO DE ESFERA DE 3”
  • GASTO: 300 GPM HASTA 2450 GPM
  • CARGA DINAMICA TOTAL: 20 FT HASTA 85 FT
  • REVOLUCIONES DE TRABAJO: 650 RPM HASTA 1550 RPM

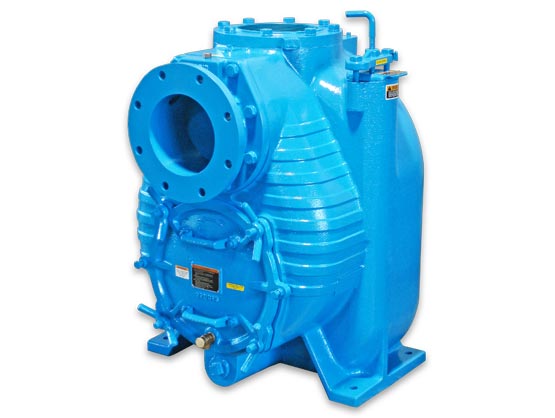

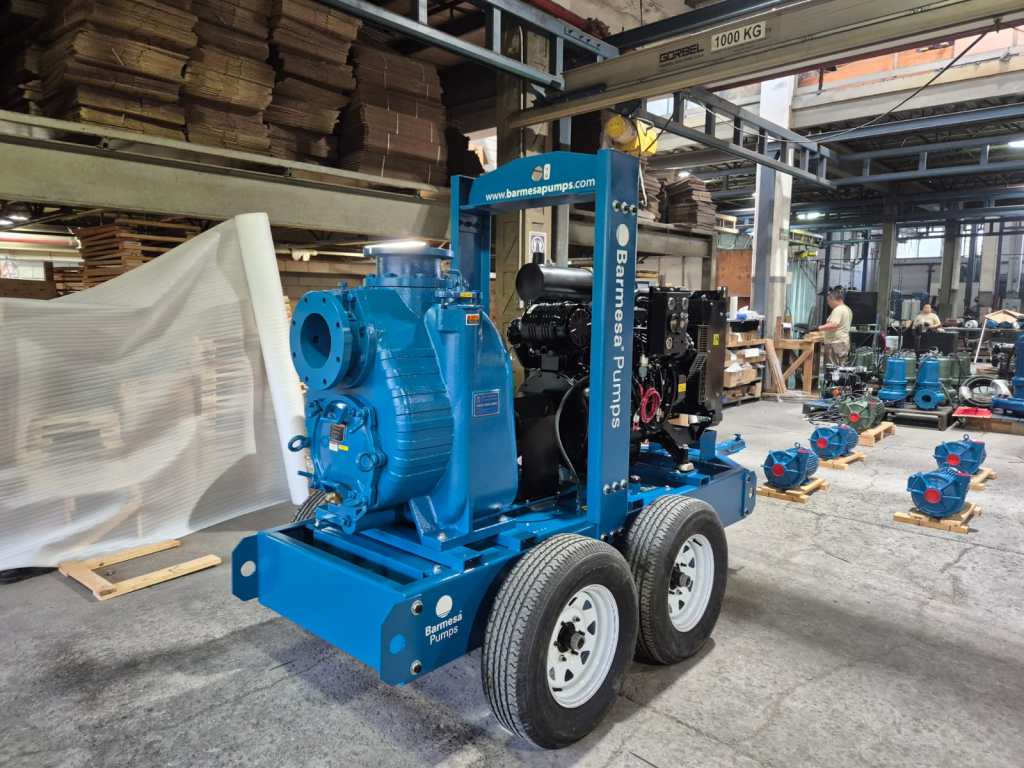

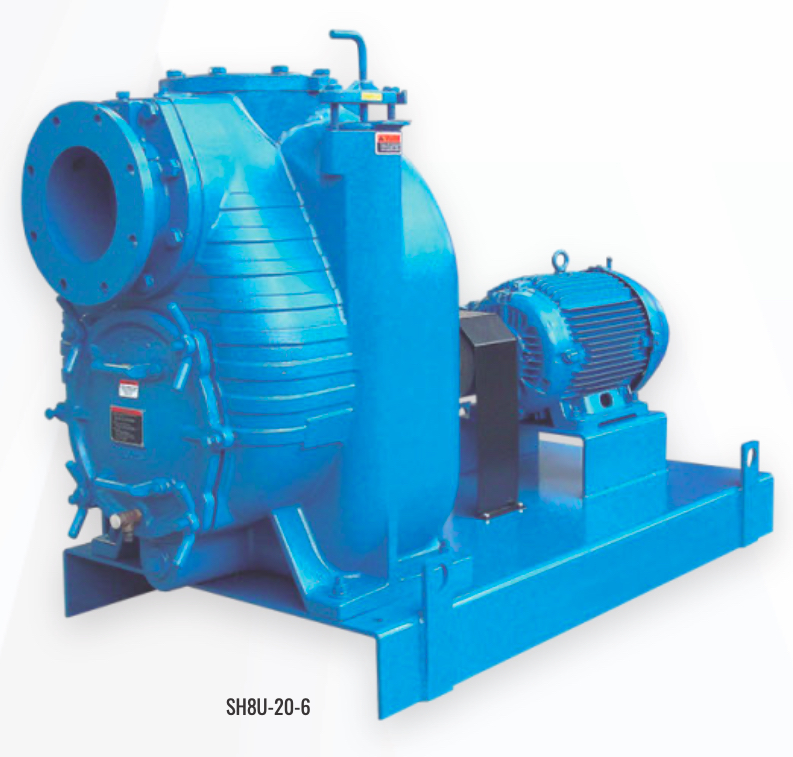

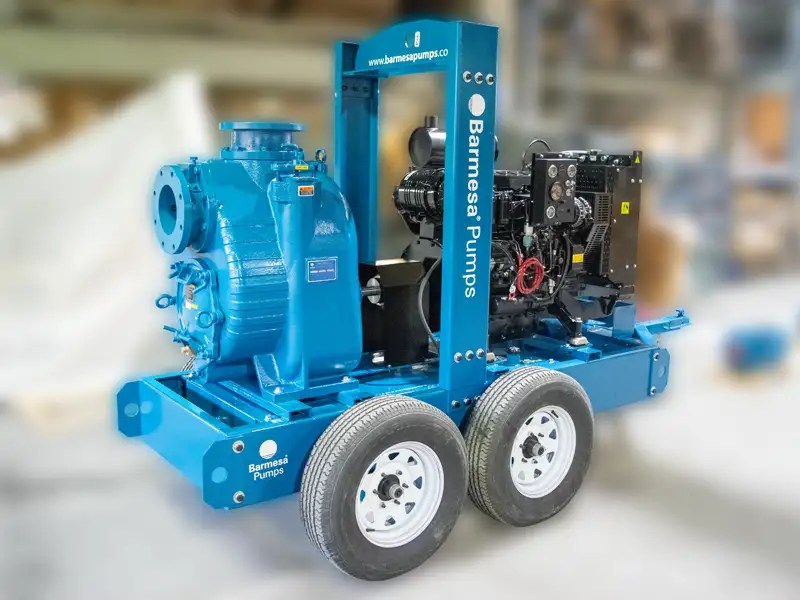

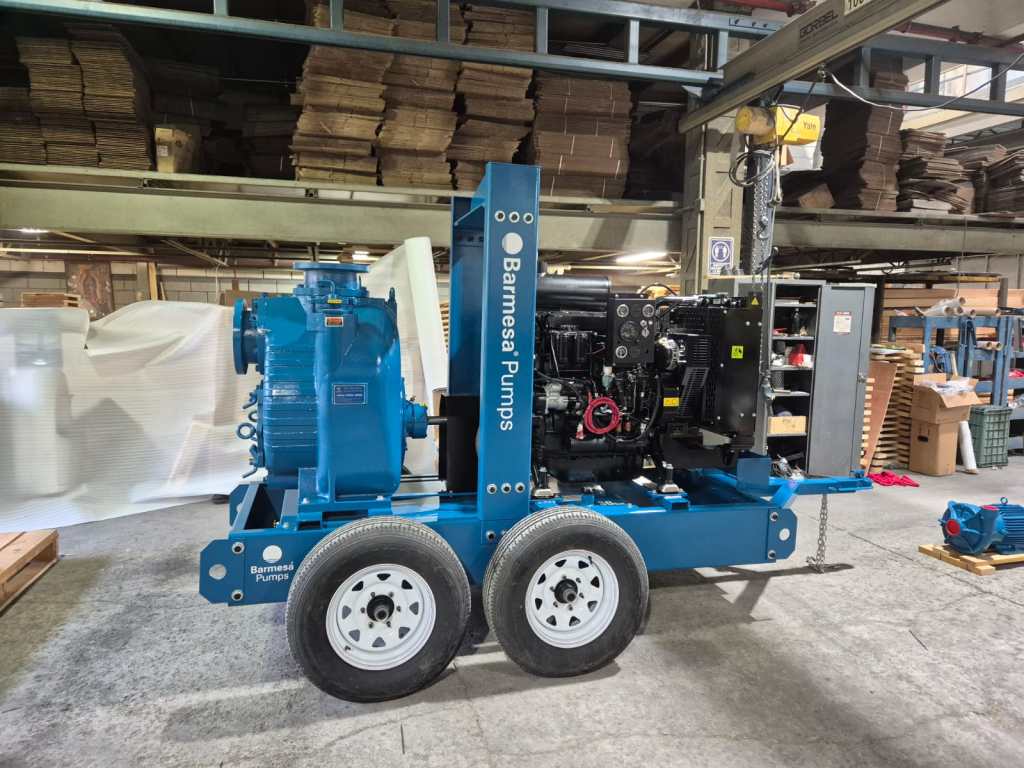

BARNES SH8-U
BARNES SH8-U CURVA 1750 RPM

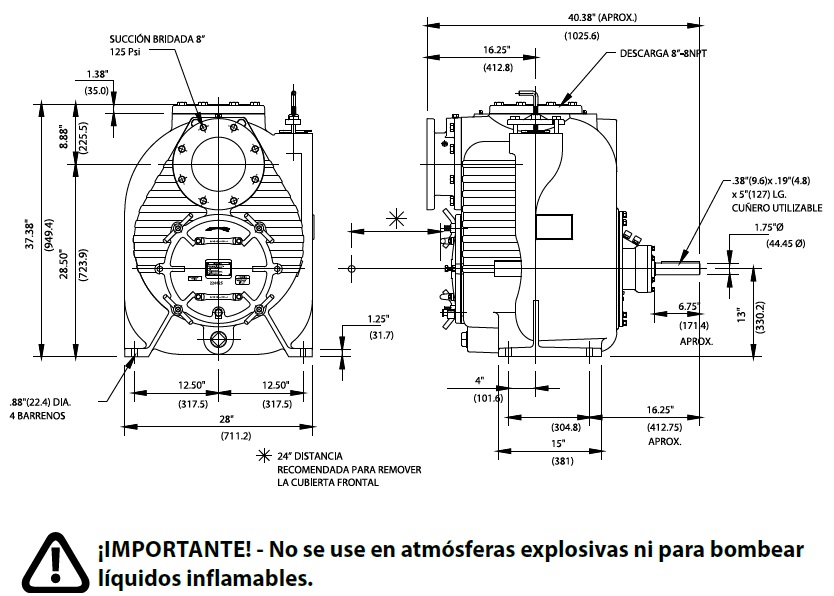

BARNES SH8-U DIMENSIONES

EQUIPOS Y CONTROL DE FLUIDOS SA DE CV

AV. CUITLAHUAC 3317-7, OBRERO POPULAR, AZCAPOTZALCO, CIUDAD DE MÉXICO

C.P. 02840

TEL. 55 53421234, 55 53415897, 55 53415955
