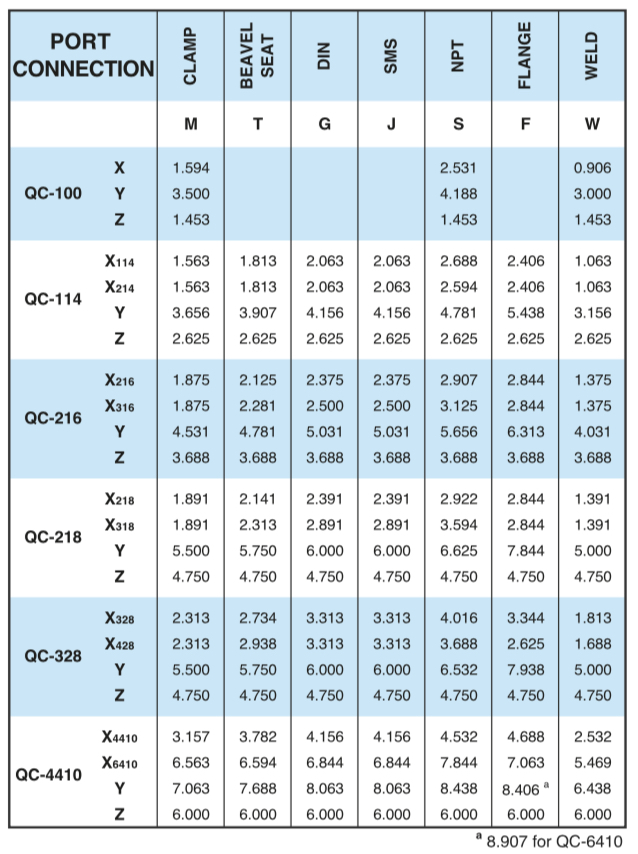

CARACTERISTICAS, SELLOS MECANICOS, CONFIGURACION DE MODELO, CURVAS GENERALES, DIMENSIONES, MODELOS DISPONIBLES, INFORMACIÓN TECNICA.

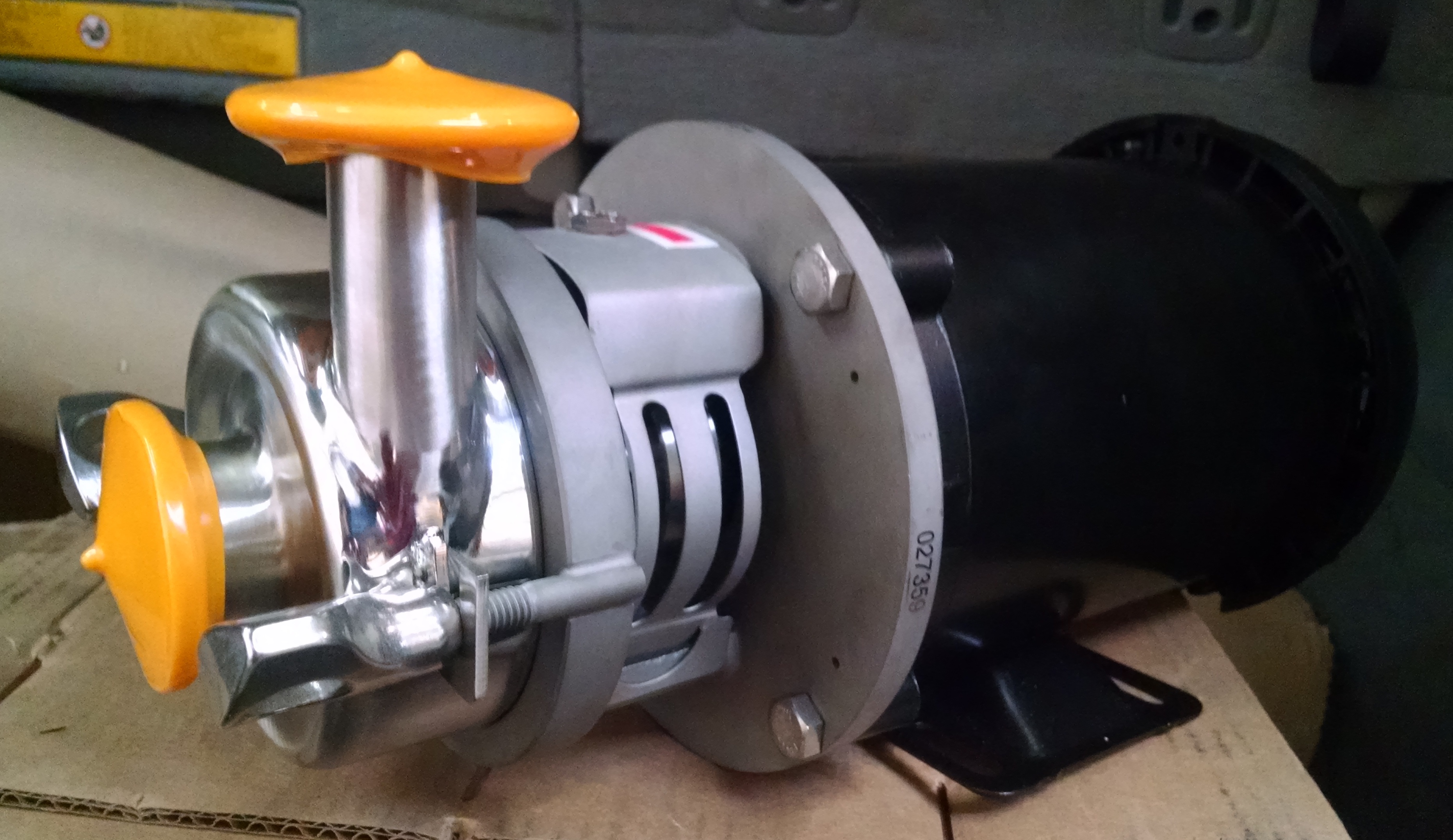

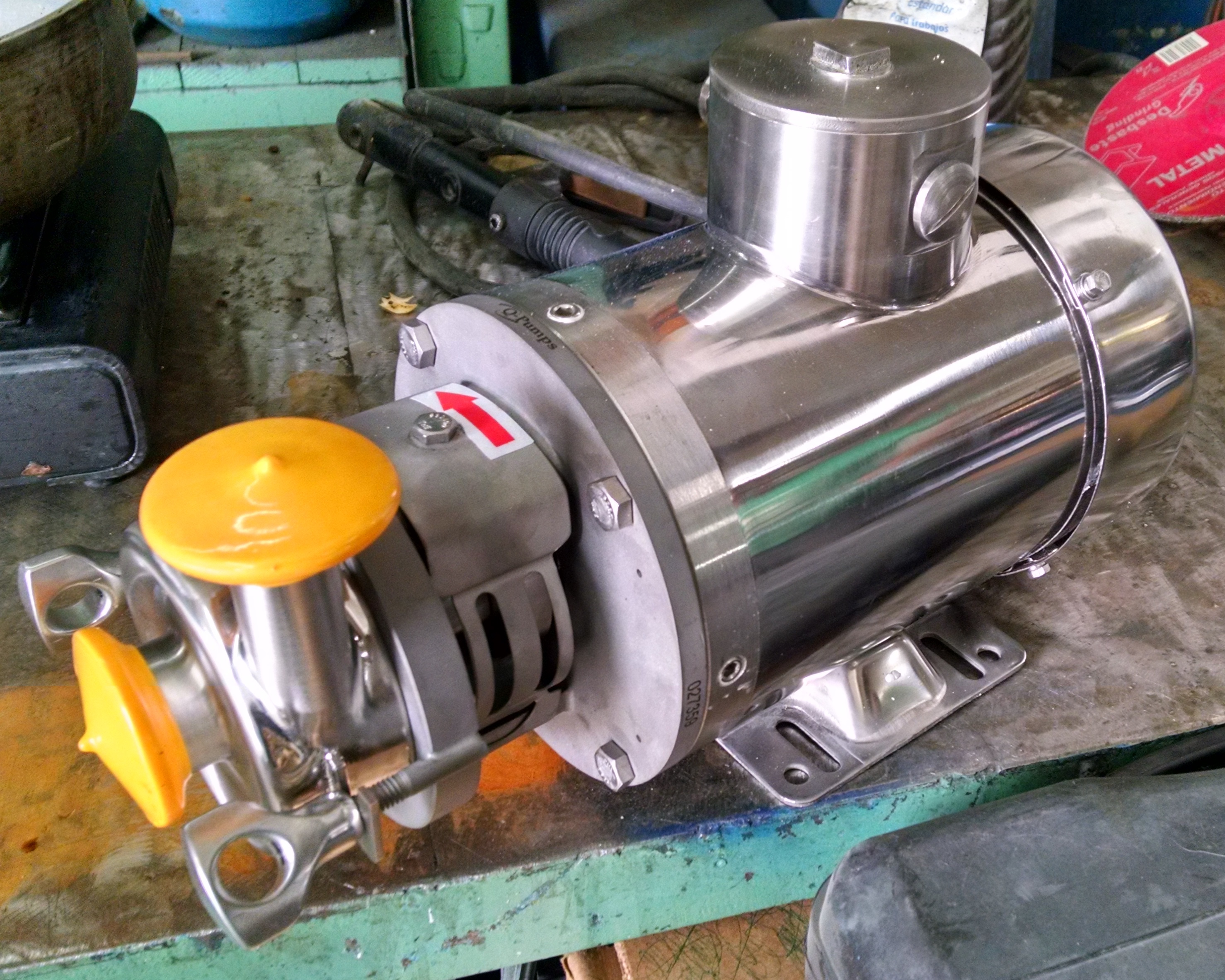

Las bombas de la serie QC se caracterizan por su gran versatilidad. Esto las hace ideales para productos similares al agua y fluidos con viscosidades de hasta 600 cps como lácteos, jugos, refresco, vinos, cerveza, aceite, alcohol, inyectables, etc. De igual forma, pueden manejar flujos de hasta 1200 GPM y cargas de presión de hasta 270 pies. Q PUMPS diseña y manufactura equipo de bombeo sanitario (3A) enfocado a las industrias de alimentos y bebidas, farmacéutica y cosmética, con el balance perfecto entre el factor humano y los avances tecnológicos para superar las expectativas en los requerimientos de nuestros clientes.

CARACTERISTICAS

Impulsor abierto.
Carcasa de voluta con succión en el centro.
Acabado sanitario de acuerdo a los estándares 3A certificado 1004.
Conexiones: Clamp (estándar), Brida, NPT, Soldable, Bevel Seat, DIN, SMS.
Juego de soporte y patas en acero inoxidable. 
Fabricadas en normas NEMA (americanas) e IEC (europeas). 
Pueden trabajar tanto en 60 Hz como en 50 Hz. 
Adaptador de acero inoxidable.
Todas las partes en contacto con el producto están construidas en acero inoxidable T316L.

SELLOS MECANICOS

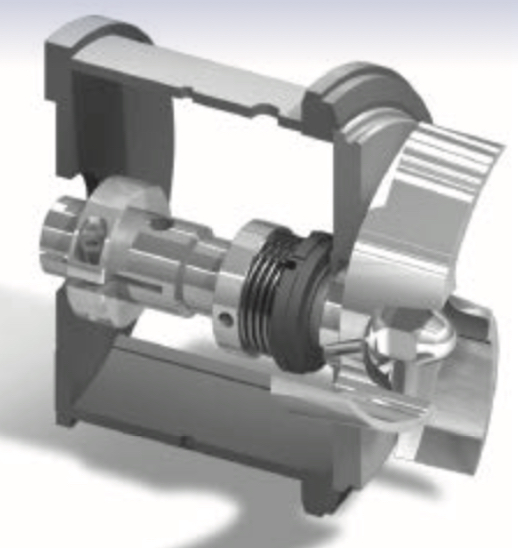

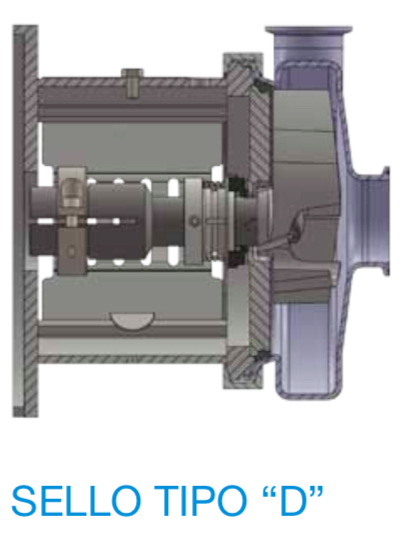

Sello tipo D

Sello externo balanceado aplicable a gran variedad de usos. Este sello está diseñado para tener una larga vida de servicio. Entre sus típicas aplicaciones se encuentran productos lácteos, aceites de maíz, jugo de tomate, bebidas, agua, etc. También es útil para soluciones ácidas de limpieza y detergentes. Es importante resaltar, que este equipo NO se recomienda utilizarlo para aplicaciones donde el producto es abrasivo, corrosivo o que al secarse forme capas.

Nota: Este tipo de sello se puede combinar con el chorro de agua para prolongar su vida, convirtiéndose en el sello tipo “F”.

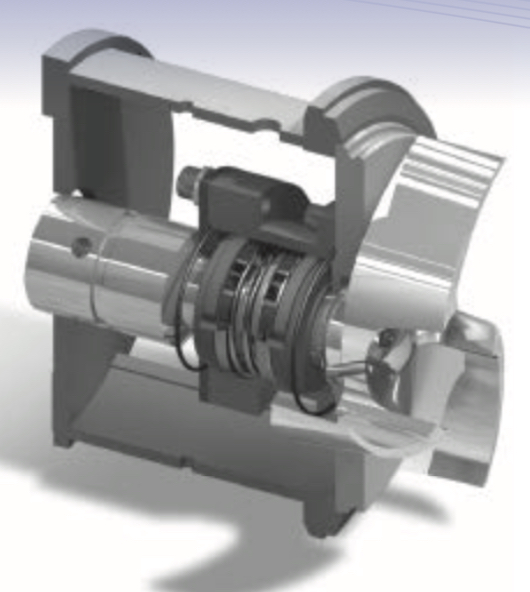

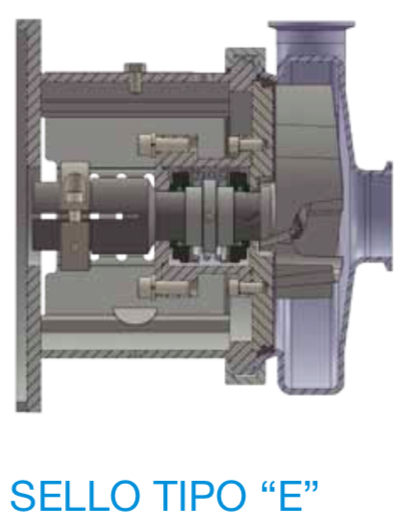

Sello tipo E

Sello doble balanceado enfriado por agua. Este sello puede ser utilizado en aplicaciones de melazas, productos azucarados, productos viscosos o productos a temperaturas elevadas de hasta 100 ºC. De igual manera, es ideal para trabajar en procedimientos que presenten condiciones de vacío hasta por 28 pulgadas de mercurio.

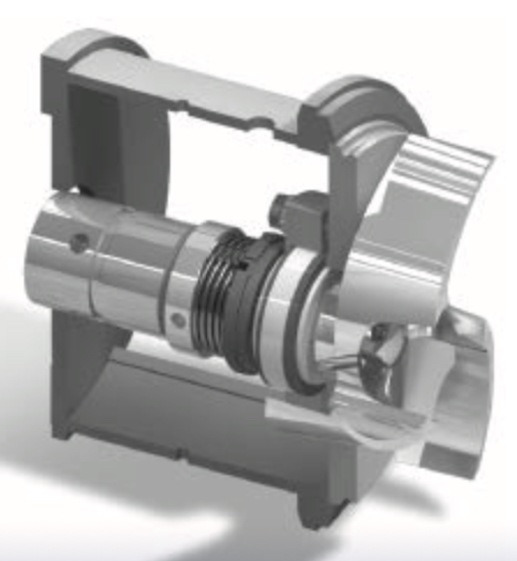

Sello tipo DG

Asiento externo estacionario. Este sello de larga duración utiliza componentes estándar giratorios del sello D; más un elemento estacionario a seleccionar entre materiales como carburo de silicio, cerámica y carburo de tungsteno. Ideal para aplicaciones de azúcar líquida, productos abrasivos y corrosivos como ácidos o sosa cáustica, siempre y cuando sea utilizado con los elastómeros correctos. Se puede combinar con el chorro de agua para prolongar su vida.

CONFIGURACION DE MODELO

La serie QC puede refaccionar al 100% otras marcas de la serie “C”.  Hoy en día se cuenta con las series QC, QC+ y la serie industrial IC+, siendo la serie QC+ un diseño exclusivo de Q-Pumps que cumple con las normas sanitarias 3A. Además, se puede surtir los modelos más grandes de la serie, el modelo 4410 y el 6410 tanto en QC como en QC+ e IC+.

Serie QC PLUS

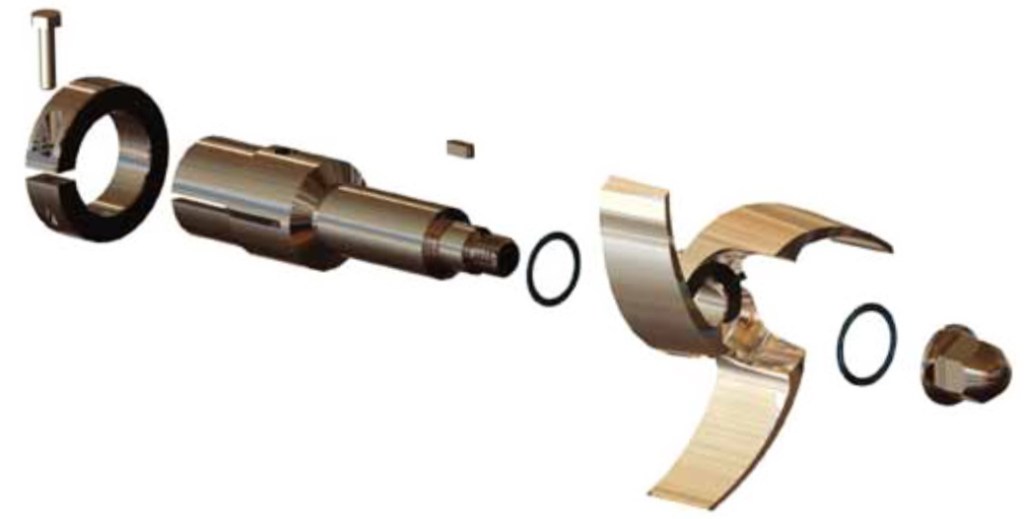

La serie QC plus ha sido desarrollada para facilitar y agilizar el ensamble de las bombas de la serie QC ofreciendo algunas ventajas sobre estas últimas. La serie QC plus aporta una mejor sujeción al montar la portaflecha en el motor utilizando un collarín. La portaflecha plus tiene una terminación roscada, la cual ofrece una mejor sujeción del impulsor mediante una cuña y una tuerca logrando un ensamble especialmente diseñado para mantener las condiciones que exigen las normas sanitarias 3A.

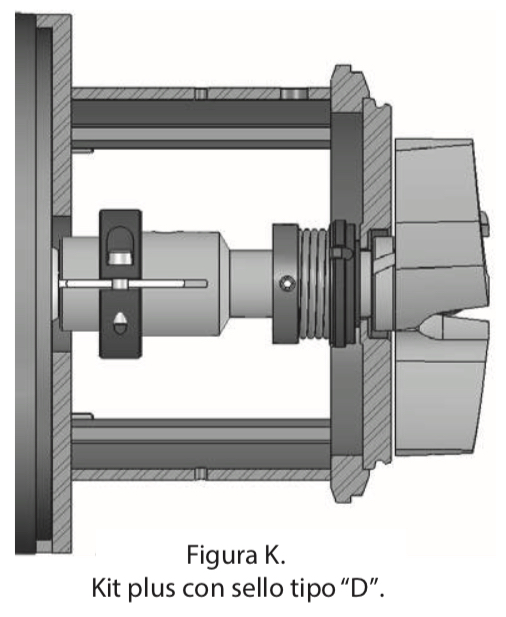

Nota: Una bomba normal de la serie QC se puede convertir a la serie QC plus con un Kit plus.

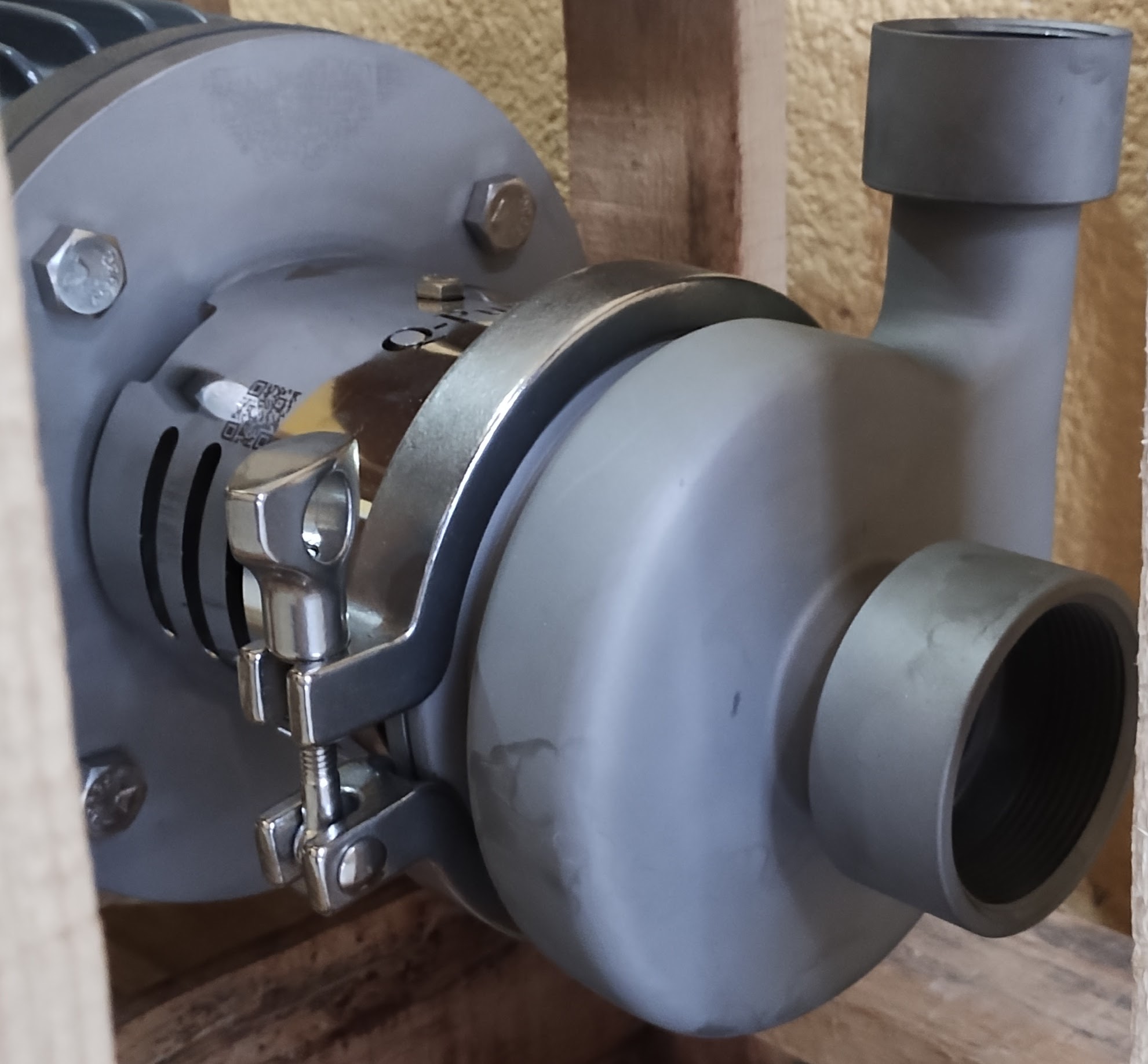

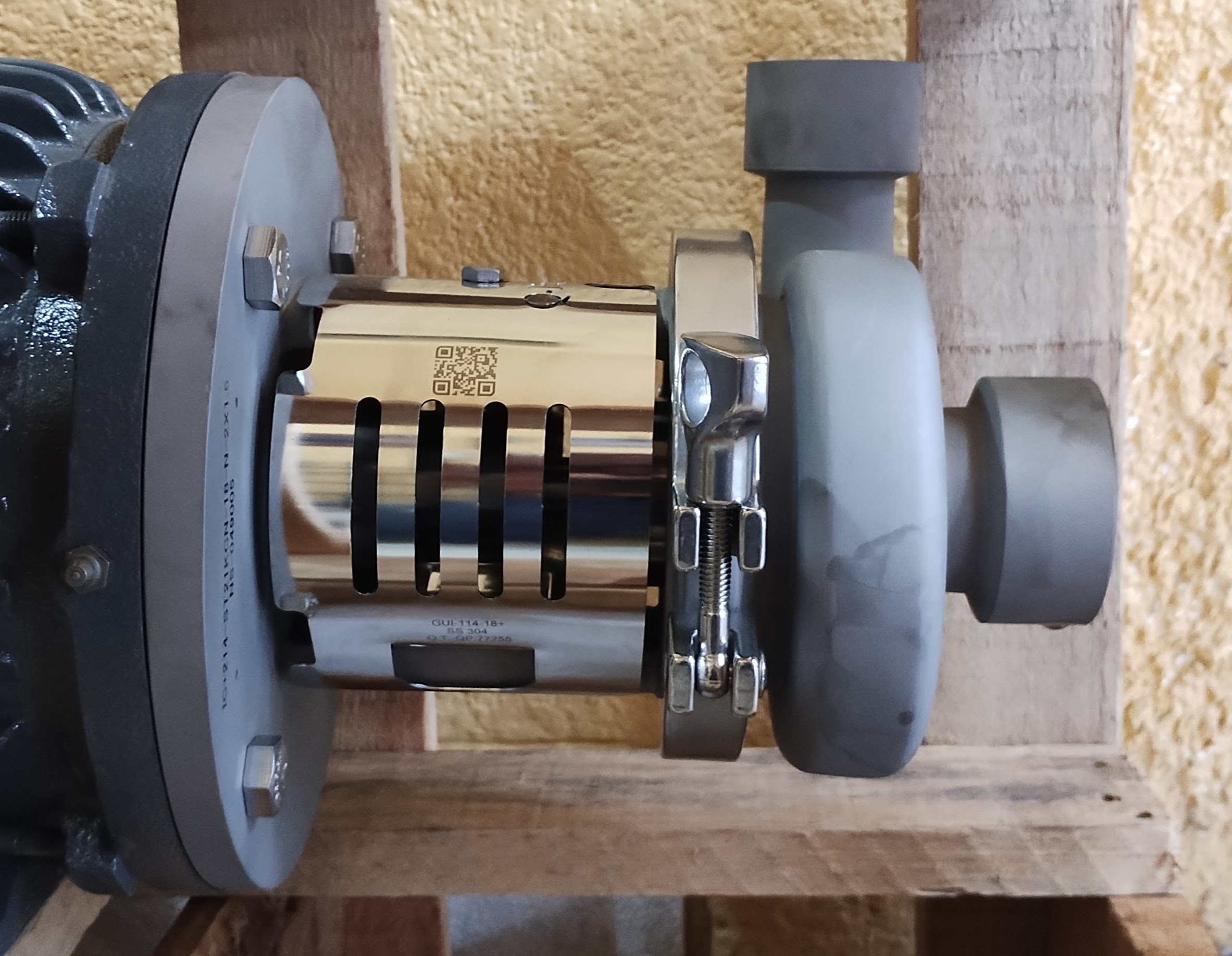

Serie IC PLUS (IC+)

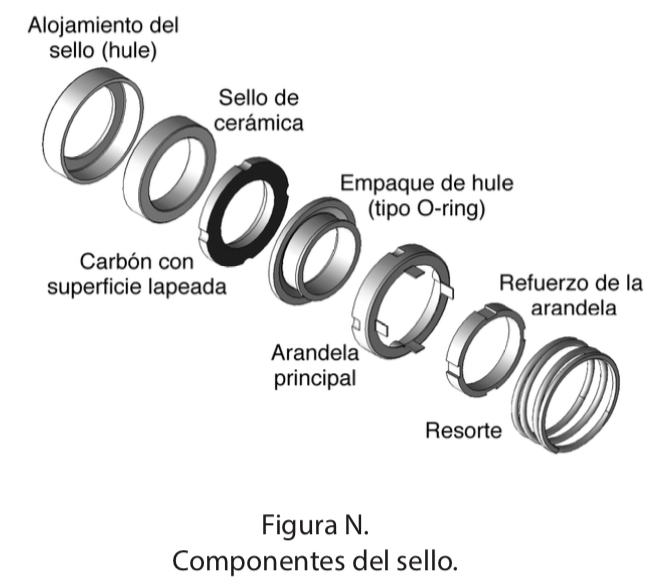

La serie IC plus es una modalidad modificada de la serie QC plus para uso industrial. Emplea un sello mecánico interno denominado T21, el cual se aloja en la tapa posterior industrial. Esta serie al poseer características industriales NO cumple con las normas sanitarias 3A. Ningún otro tipo de sello mecánico como “D”, “DG”, ”E” o “F” de la serie QC es compatible con la serie IC plus.
