ALTAMIRA SERIE TXE, MOTOBOMBA CENTRIFUGA VERTICAL EN LINEA MULTIETAPAS DE ALTA PRESIÓN

SERIE TXE

ESPECIFICACIONES

Bomba centrífuga multietapas con diseño vertical en línea (ambas conexiones de succión y descarga al mismo nivel). Su alta calidad en materiales de construcción le permite alcanzar una óptima eficiencia y larga vida útil. Son ideales para aplicaciones industriales con altas presiones, son muy útiles a su vez para aplicaciones de velocidad constante.

APLICACIONES

Las bombas Altamira serie TXE fueron diseñadas para cumplir con la mayoría de las aplicaciones industriales, tales como: tratamiento de aguas, alimentación de calderas, sistemas de refrigeración, etc.

CARACTERISTICAS Y VENTAJAS

  • El eje ranurado provee un adecuado posicionamiento y ajuste de los impulsores, eliminando el deslizamiento entre las superficies de contacto.

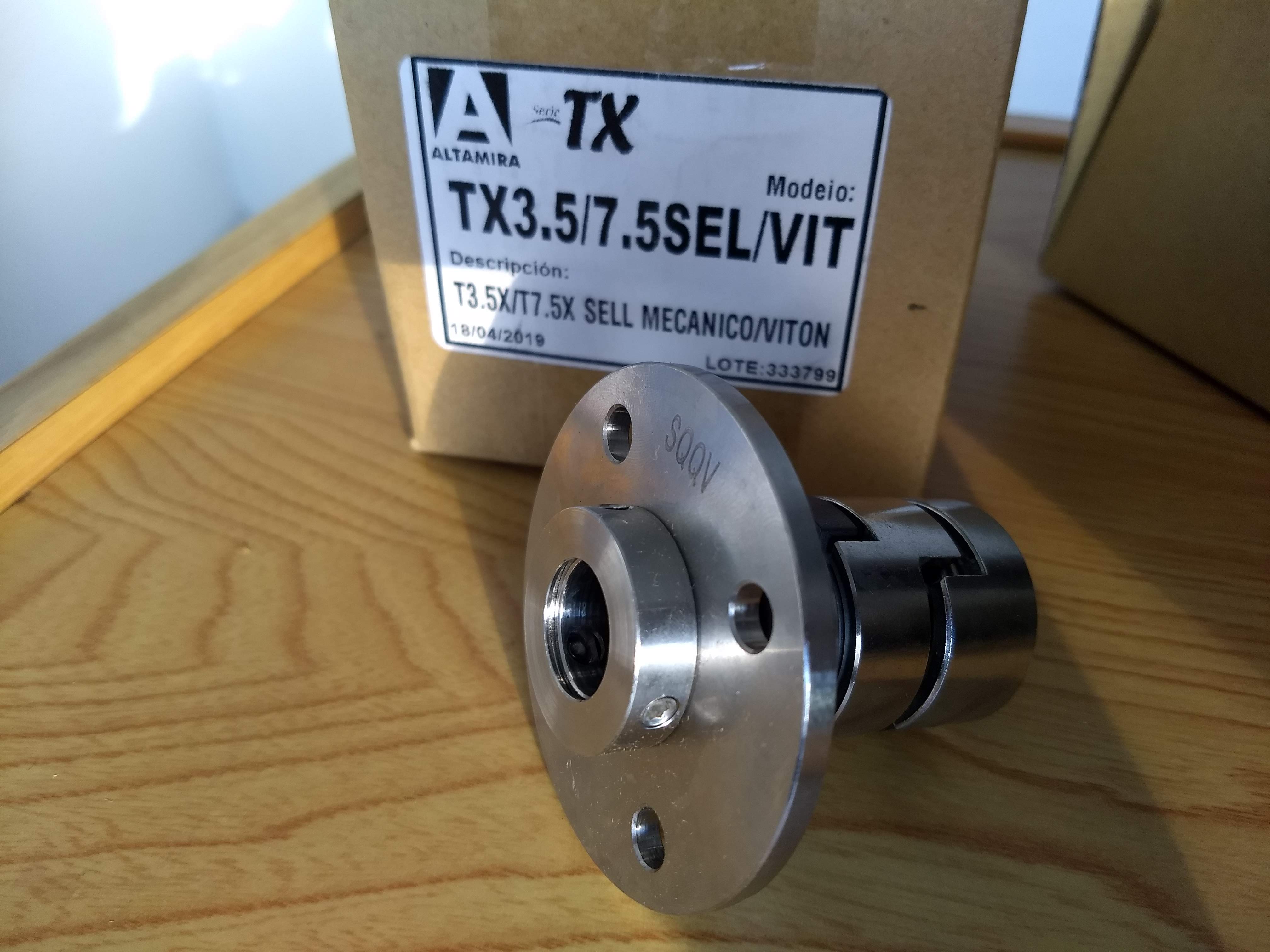

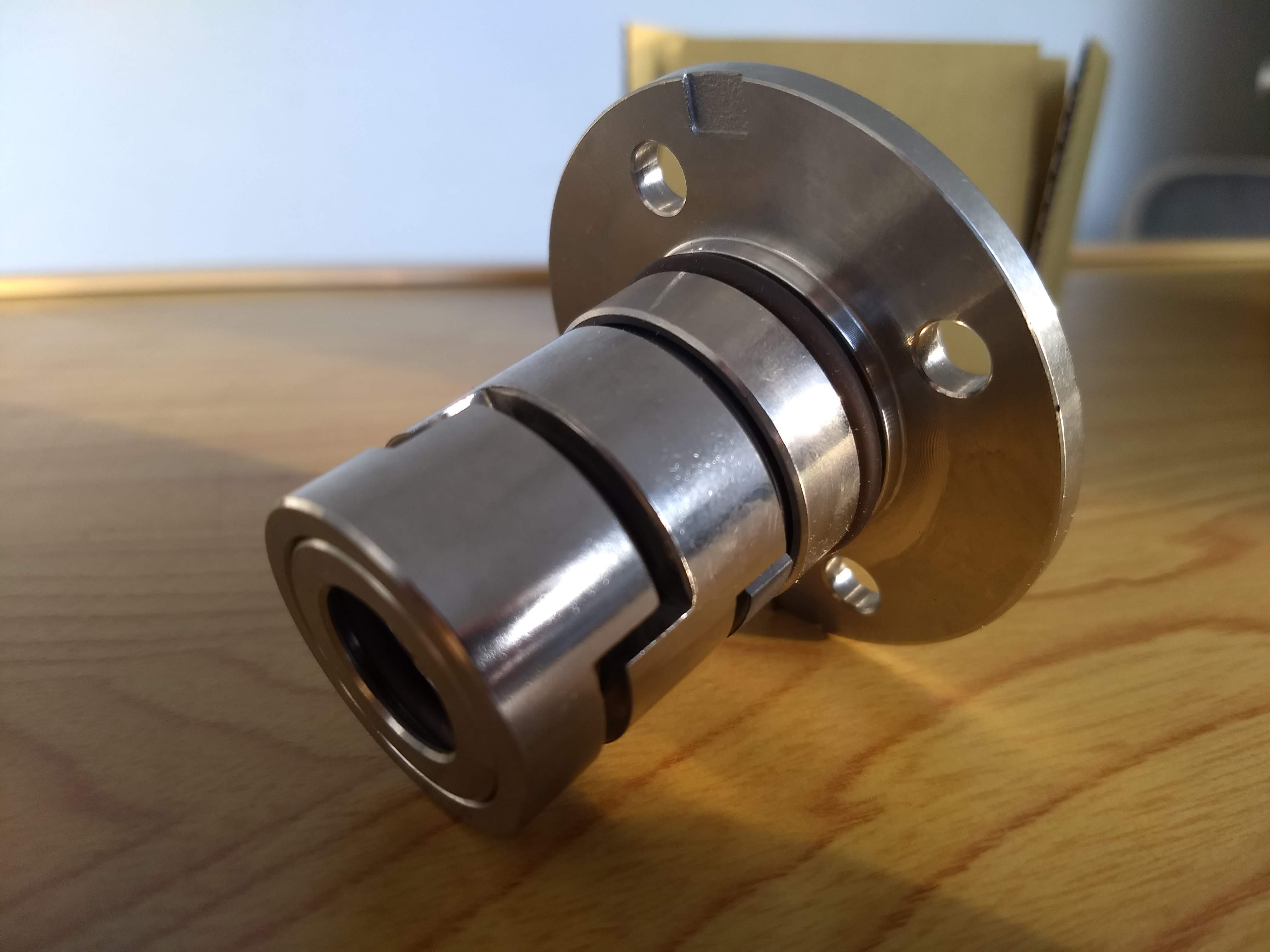

  • El sello mecánico especialmente diseñado incrementa la confiabilidad, y por ser tipo cartucho permite un mantenimiento y acceso sencillo.
  • La eficiencia de la bomba es incrementada gracias al uso de la más avanzada ingeniería hidráulica, la alta calidad de los materiales y la automatización de procesos de producción.
  • Las bombas verticales multietapas ALTAMIRA serie TXE están disponibles en tres diferentes versiones de materiales:
  • -TX: Acero inoxidable AISI 304 / Hierro vaciado. -TXE: Acero inoxidable AISI 304.
  • -TXN: Acero inoxidable AISI 316.
  • Las bombas verticales multietapas ALTAMIRA serie TXE están disponibles en 12 rangos de flujo y más de 150 de rangos de presión, asegurando al consumidor que encontrará la bomba adecuada para su necesidad.
  • El nuevo diseño de impulsores asegura un flujo mejor guiado dentro del impulsor, reduciendo la turbulencia y las pérdidas por fricción. Los impulsores son soldados por la más avanzada tecnología láser la cual permite una incomparable exactitud.
  • El anillo de sellado flotante entre pasos es utilizado en la serie TXE, el cual reduce fugas internas e incrementa la eficiencia de la bomba.

CARACTERISTICAS DEL MOTOR

  • Asíncrono, dos polos
  • Protección IP 55
  • Aislamiento clase F
  • Servicio continuo
  • 60 Hz, 3,500 RPM
  • Acoplamiento IEC
  • Voltaje: Trifásico 220-277 / 380-480V

CARACTERISTICAS DE OPERACIÓN

Temperatura del líquido: -15°C a 120°C Rango de PH permitido: 6.5 PH ~ 8.5 PH

*El rango de PH es respetando un fluido sin alta concentración de cloruro u otro químico

DESCRIPCIÓN DEL CODIGO

RENDIMIENTO HIDRAULICO

TABLA DE CURVAS GENERALES

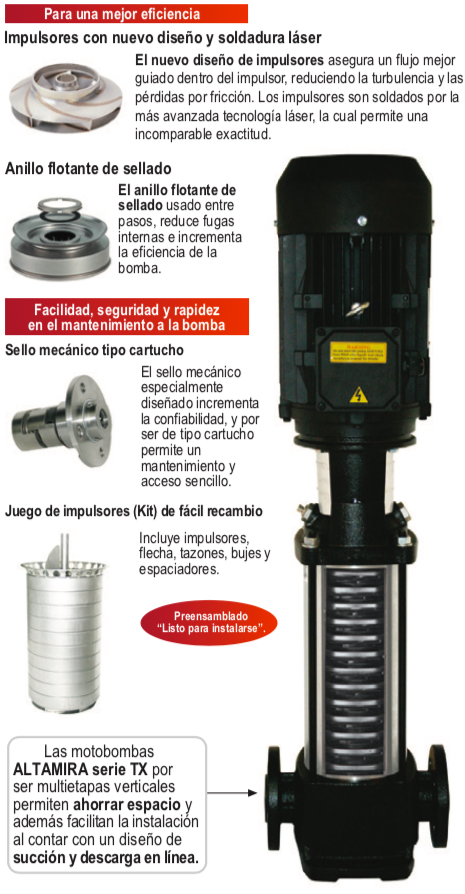

GRANDES VENTAJAS

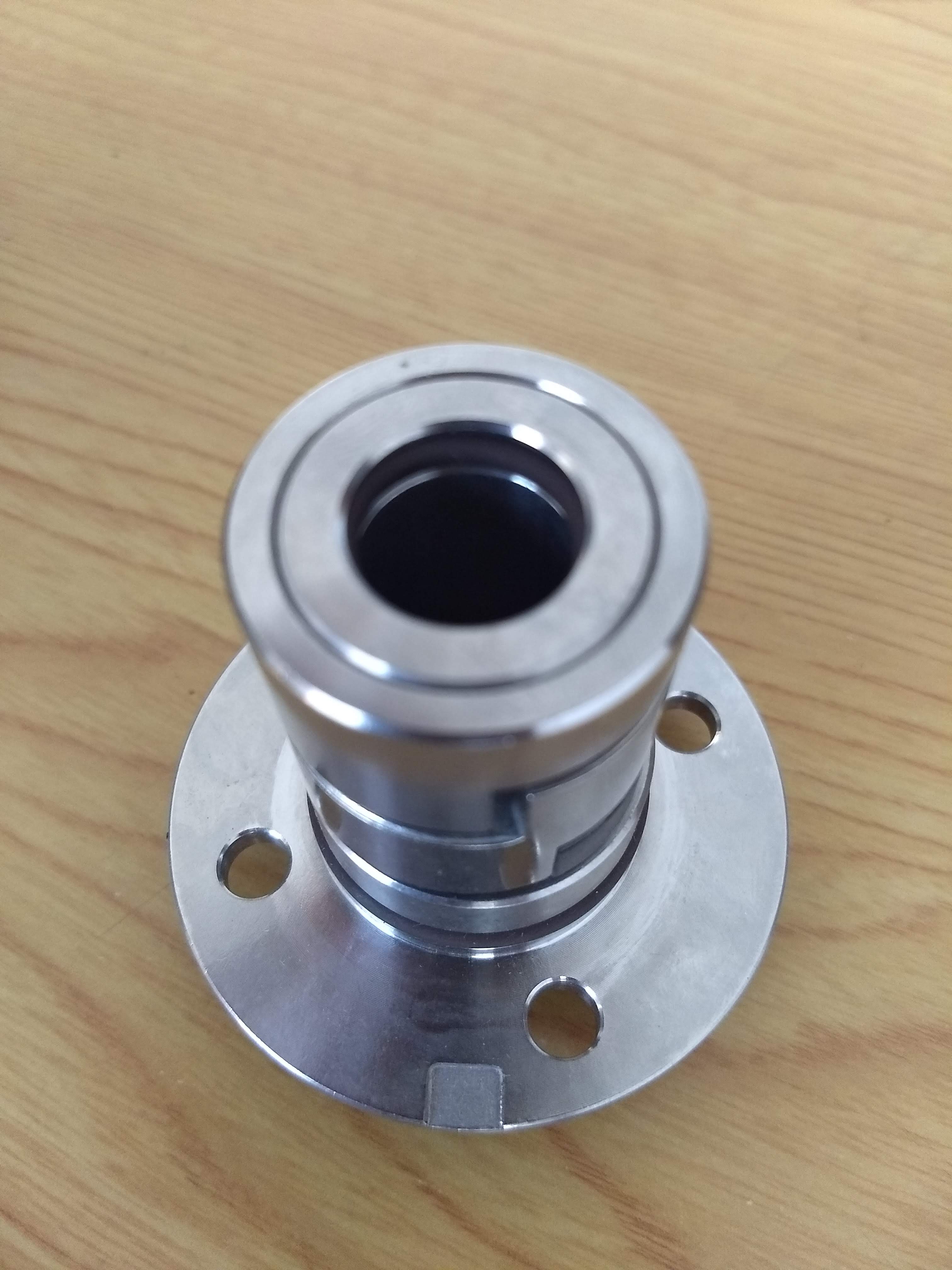

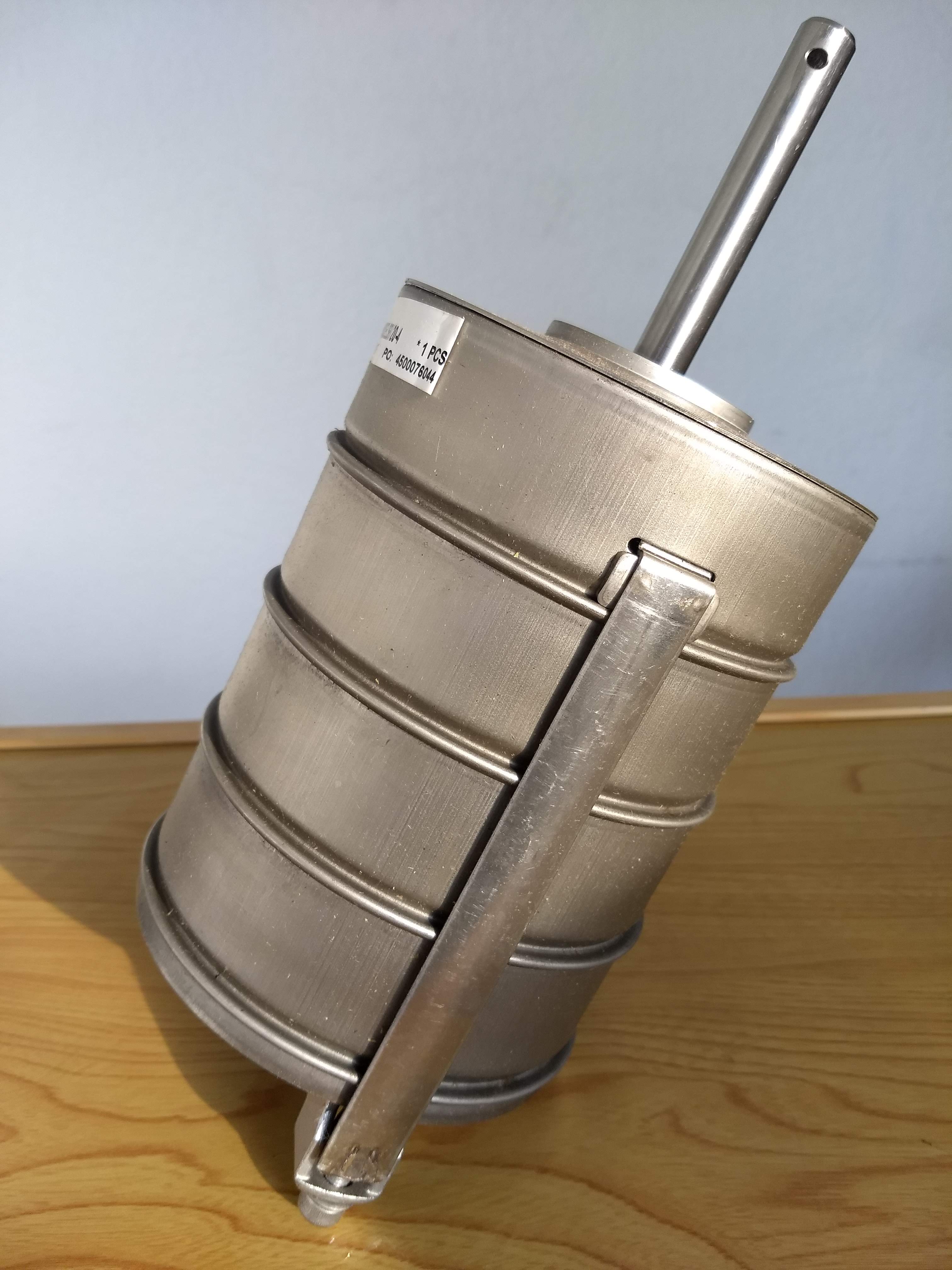

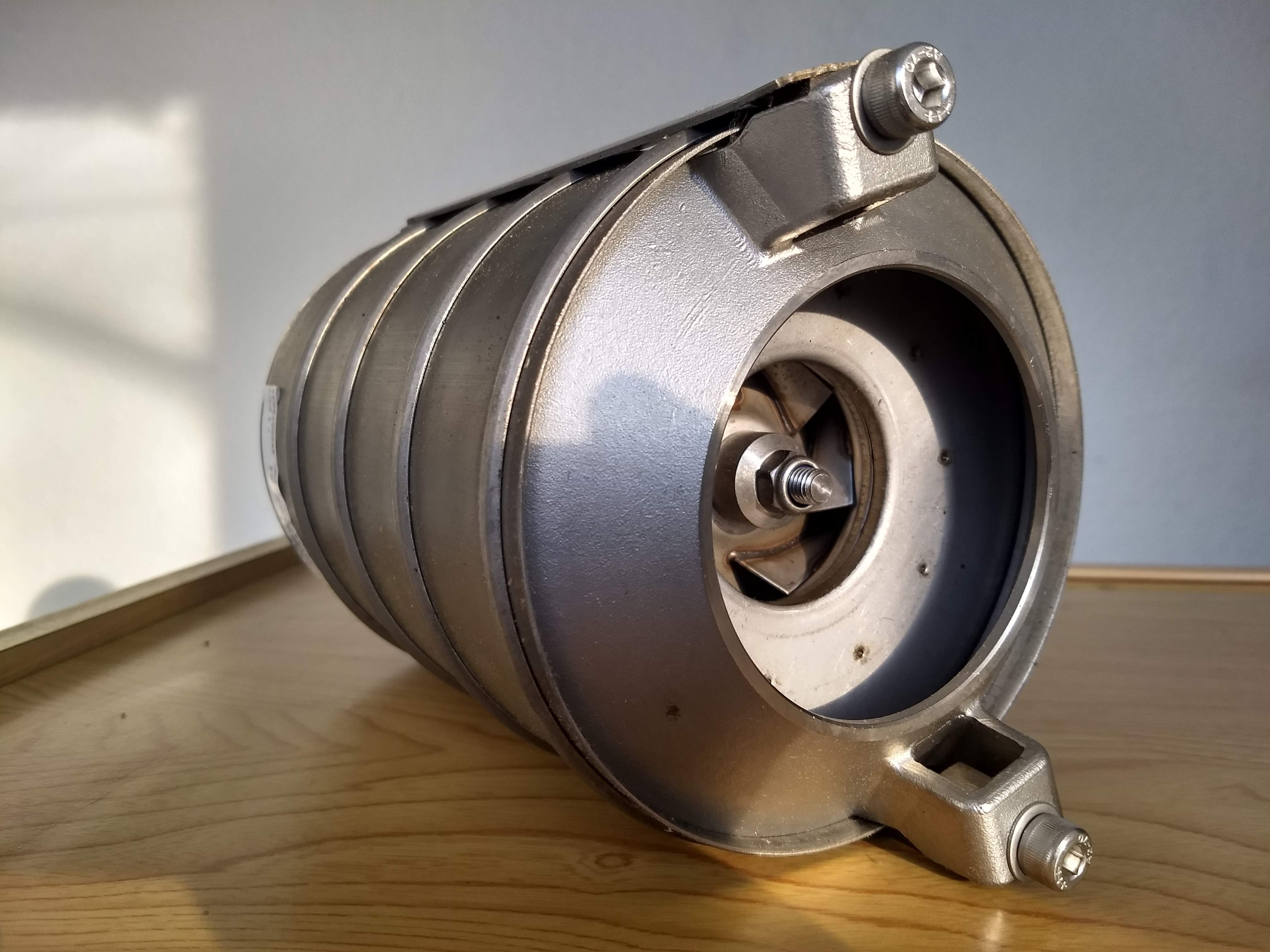

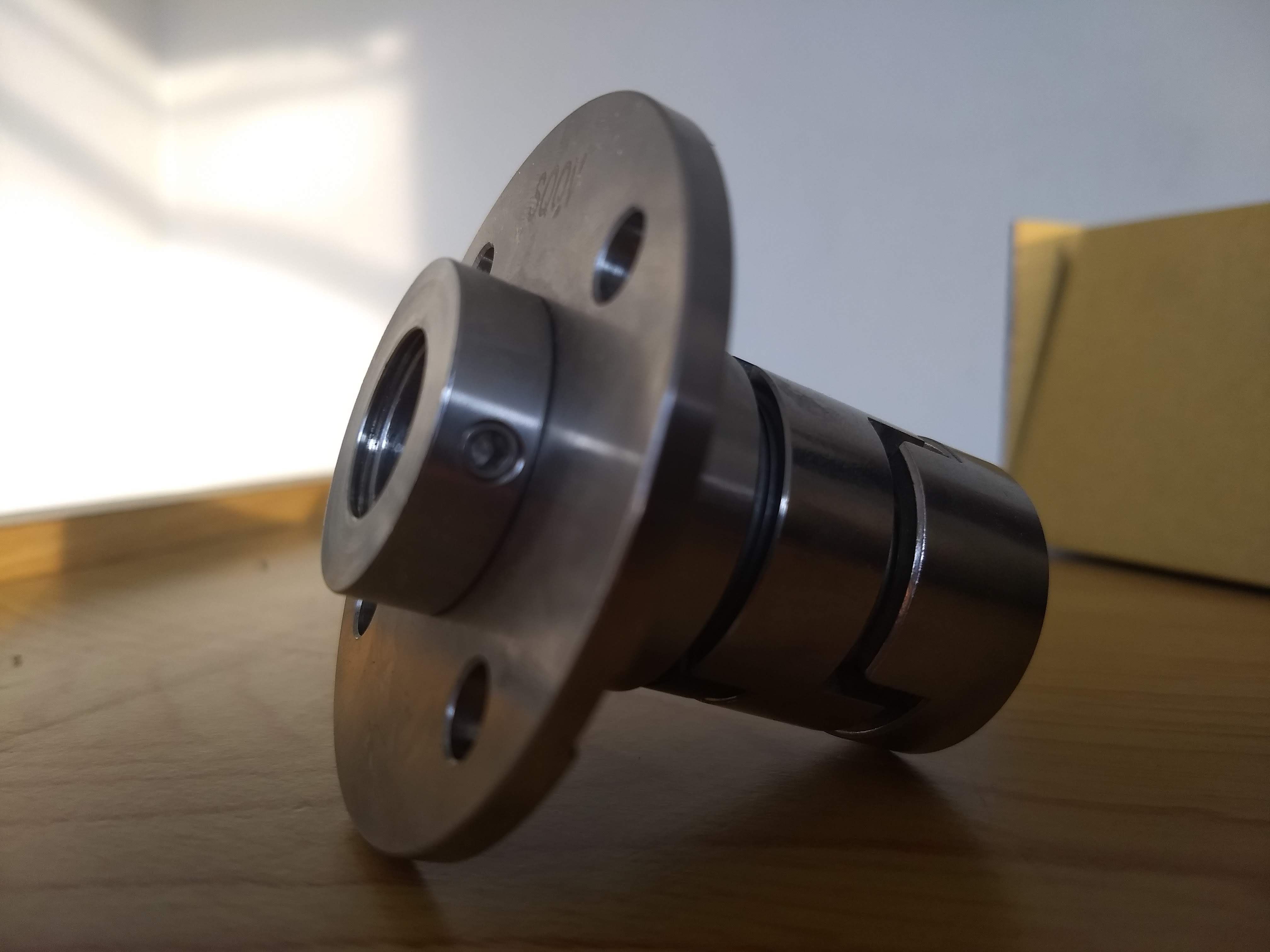

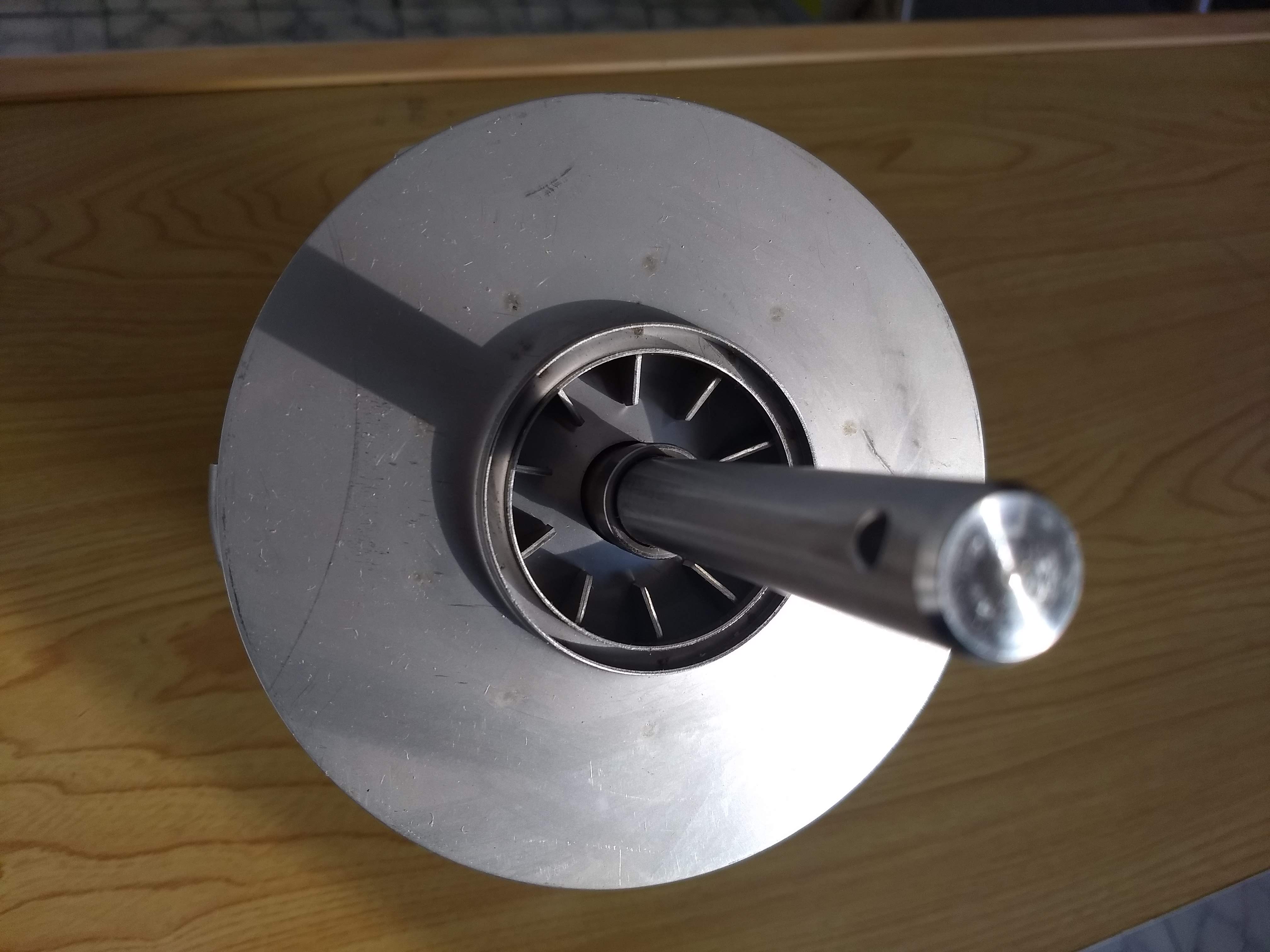

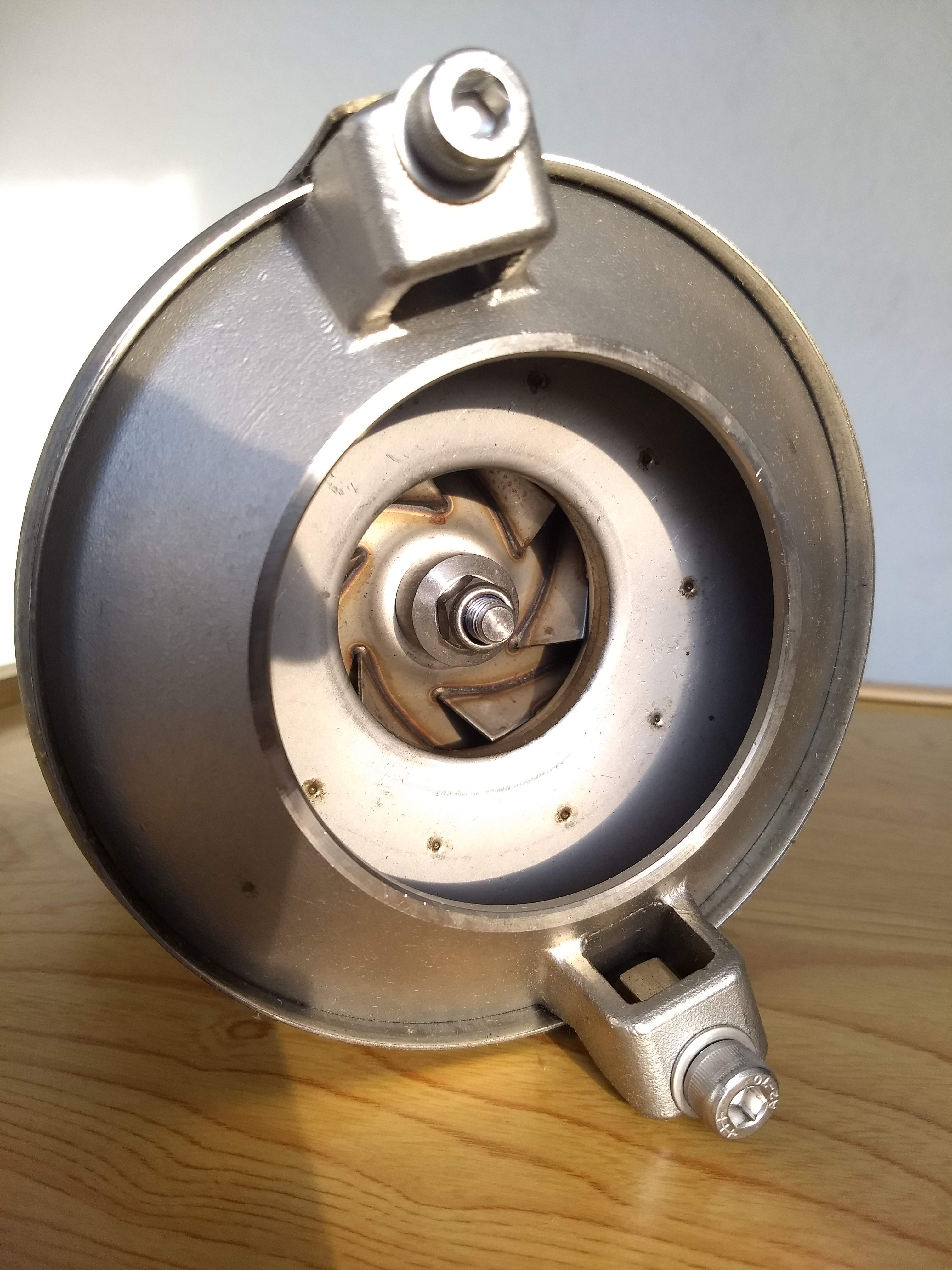

REFACCIONES ORIGINALES TXE

ALTAMIRA SERIE TXE MODELOS

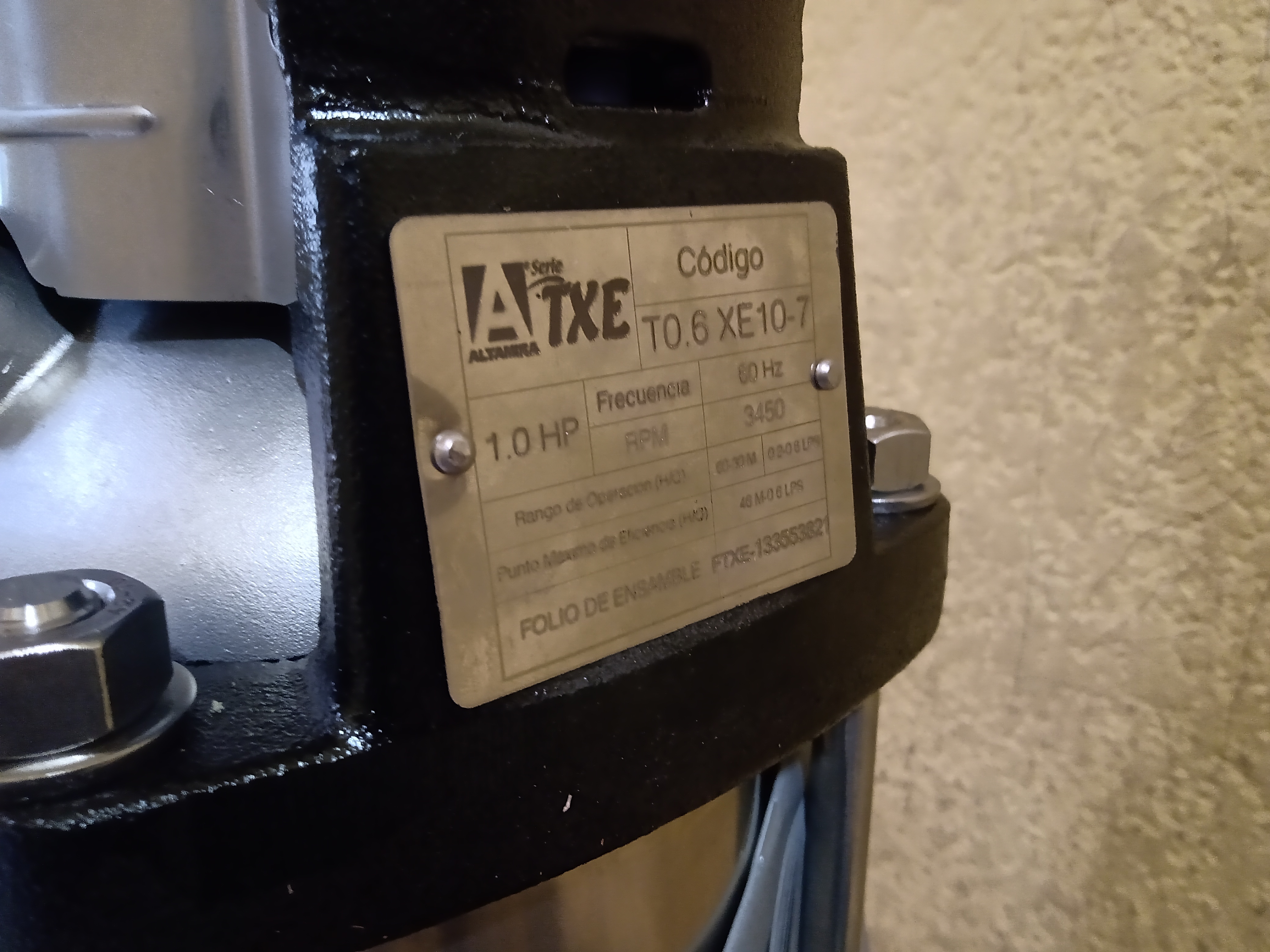

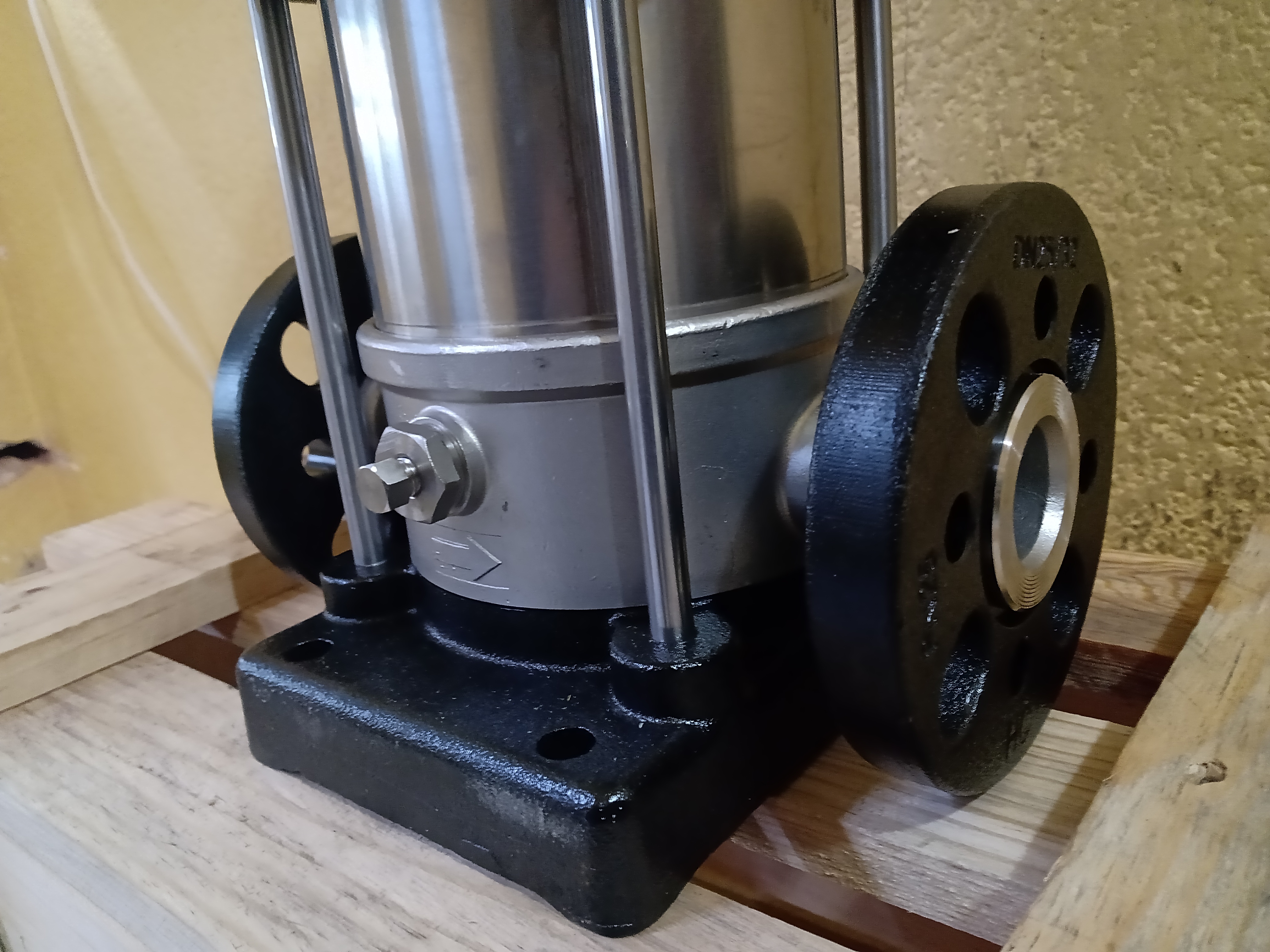

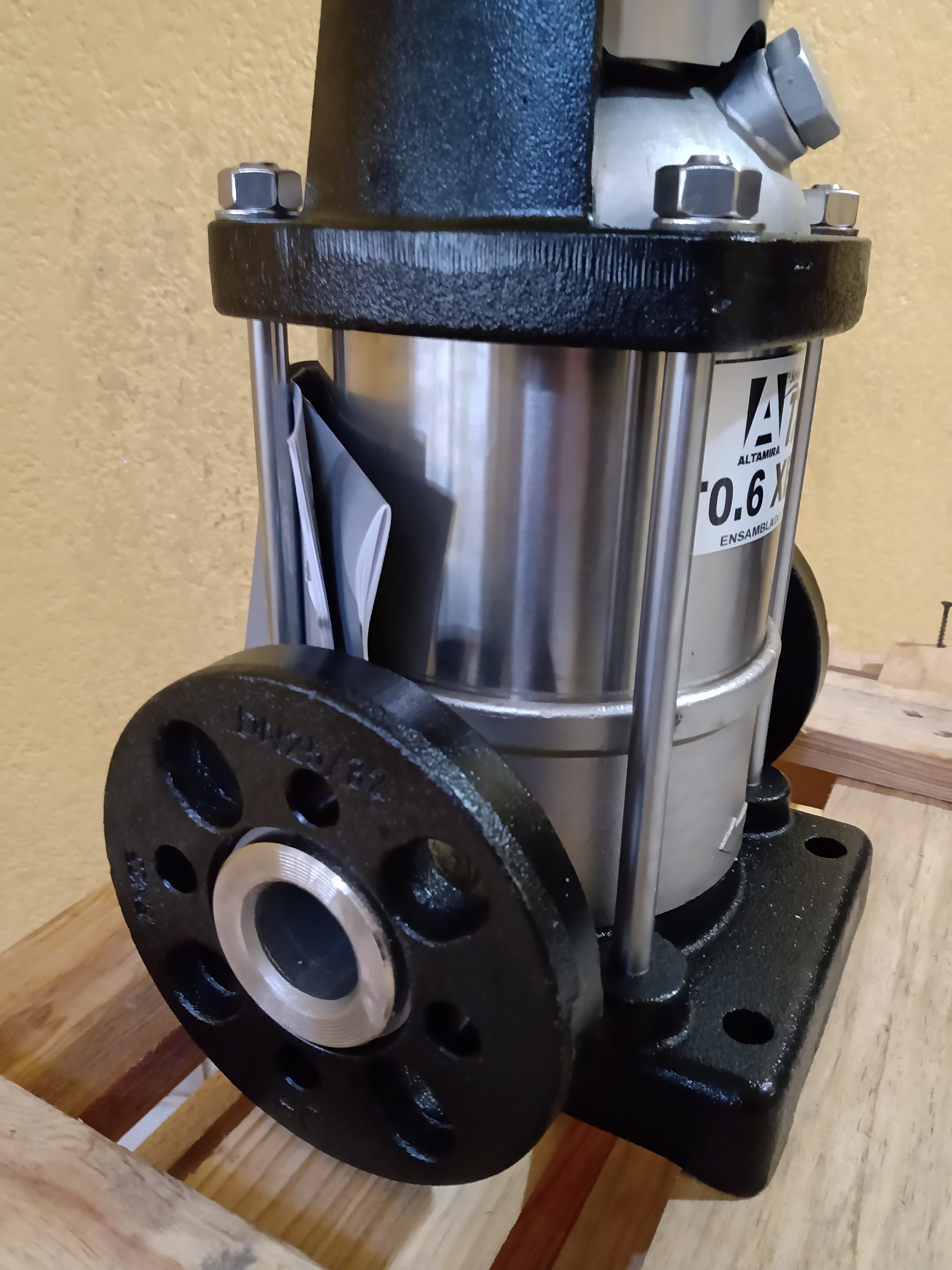

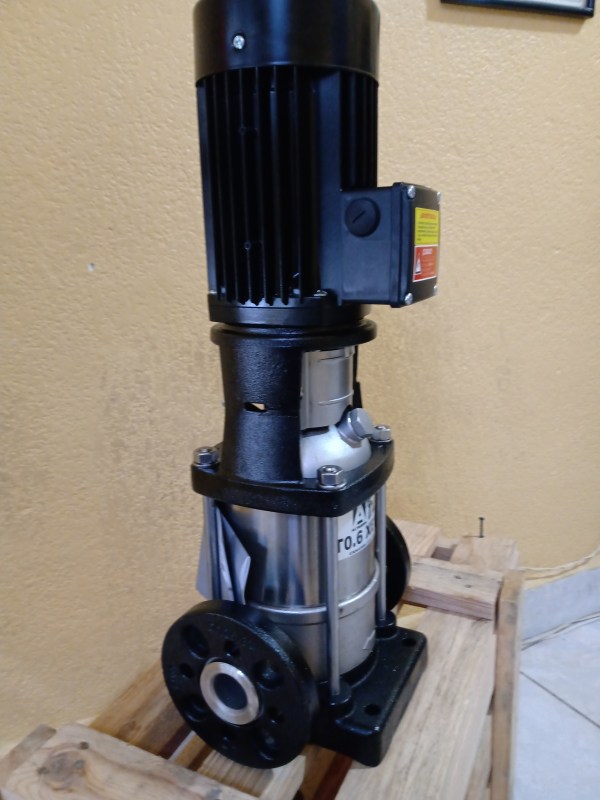

T0.6XE

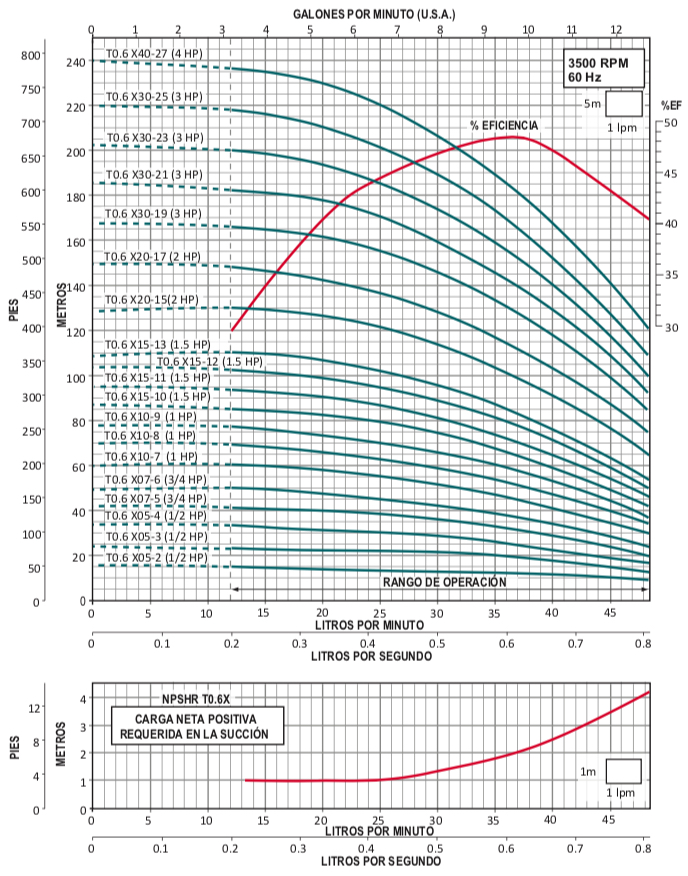

CURVA DE OPERACIÓN T0.6XE

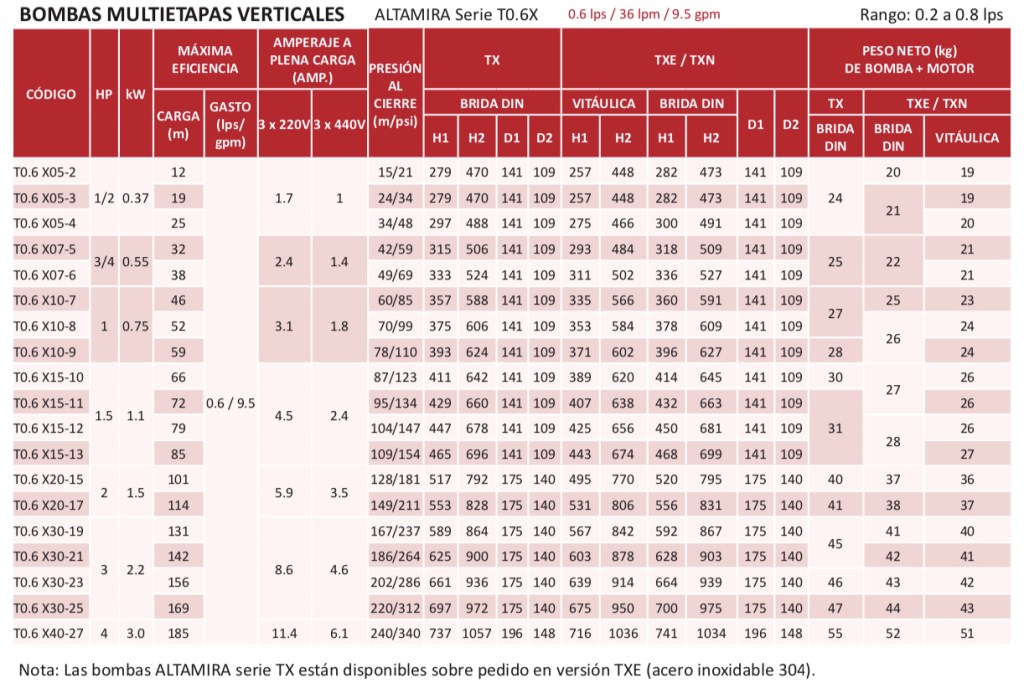

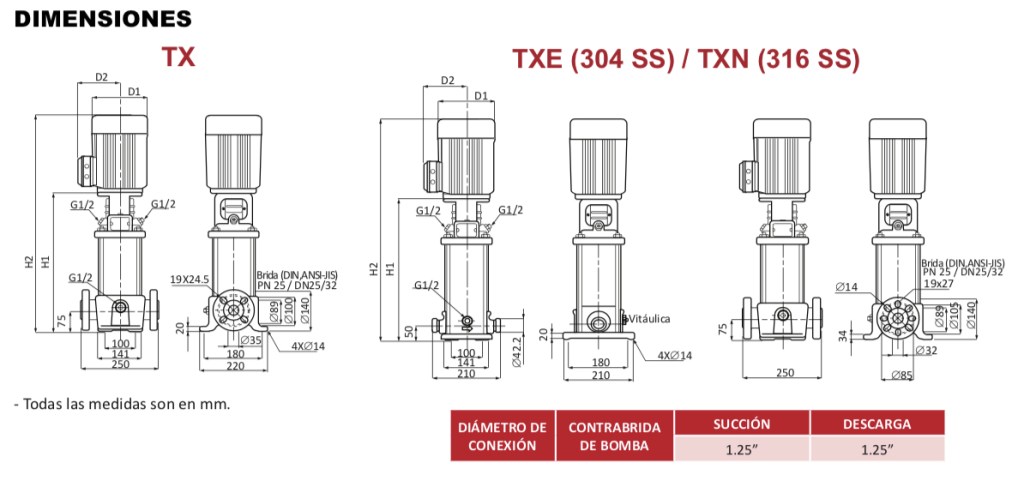

HOJA TECNICA ALTAMIRA T0.6XE

T1XE

CURVA DE OPERACIÓN T1XE

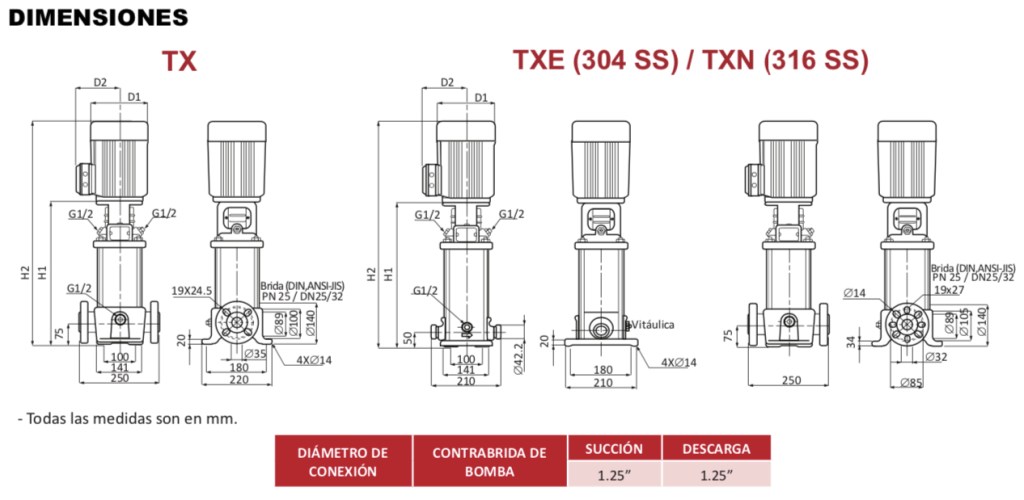

HOJA TECNICA ALTAMIRA T1XE

T2XE

CURVA DE OPERACIÓN T2XE

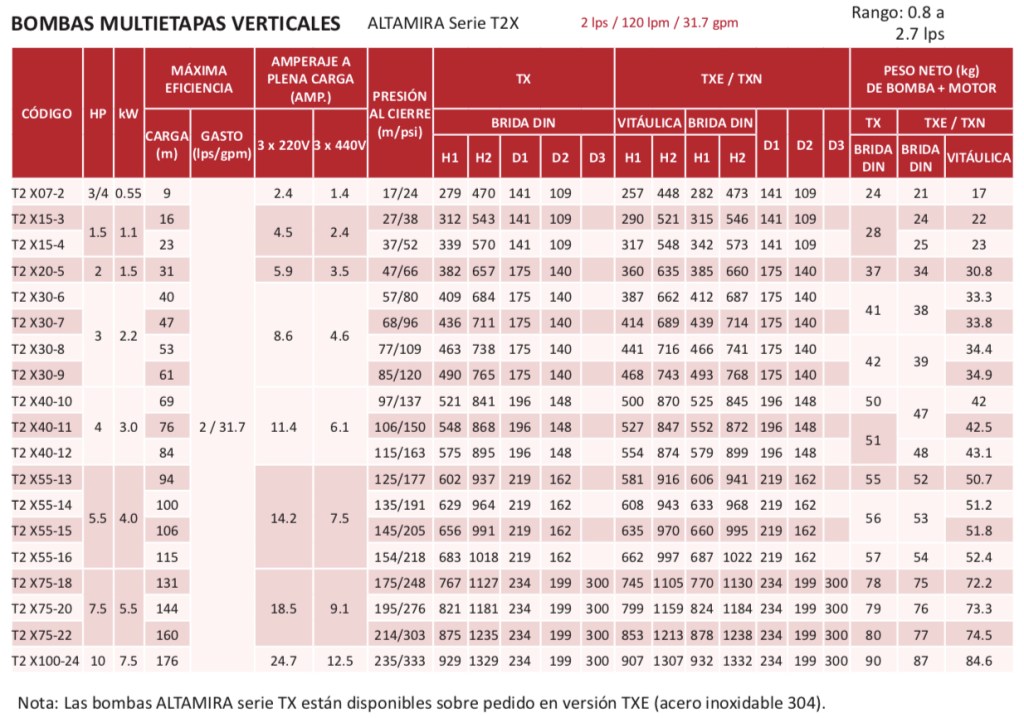

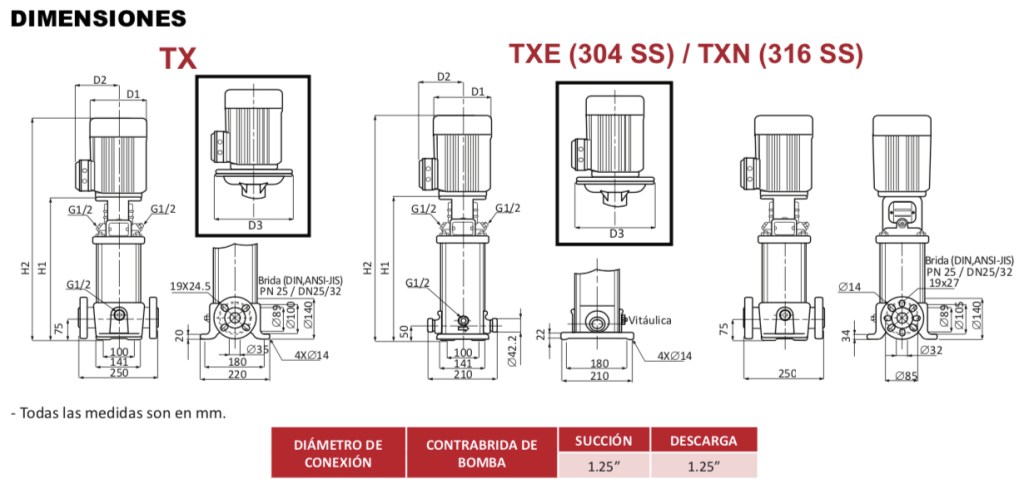

HOJA TECNICA ALTAMIRA T2XE

T3.5XE

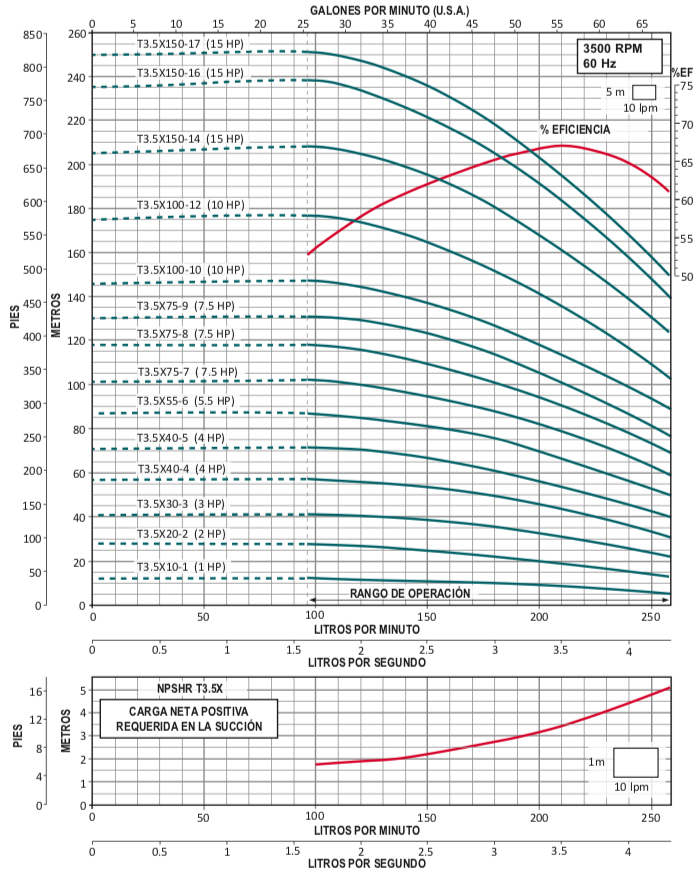

CURVA DE OPERACIÓN T3.5XE

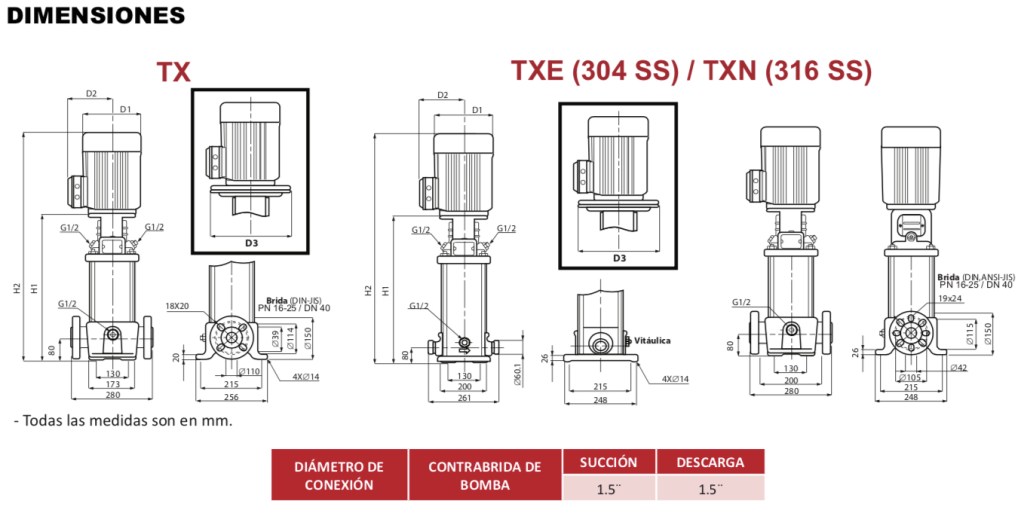

HOJA TECNICA ALTAMIRA T3.5XE

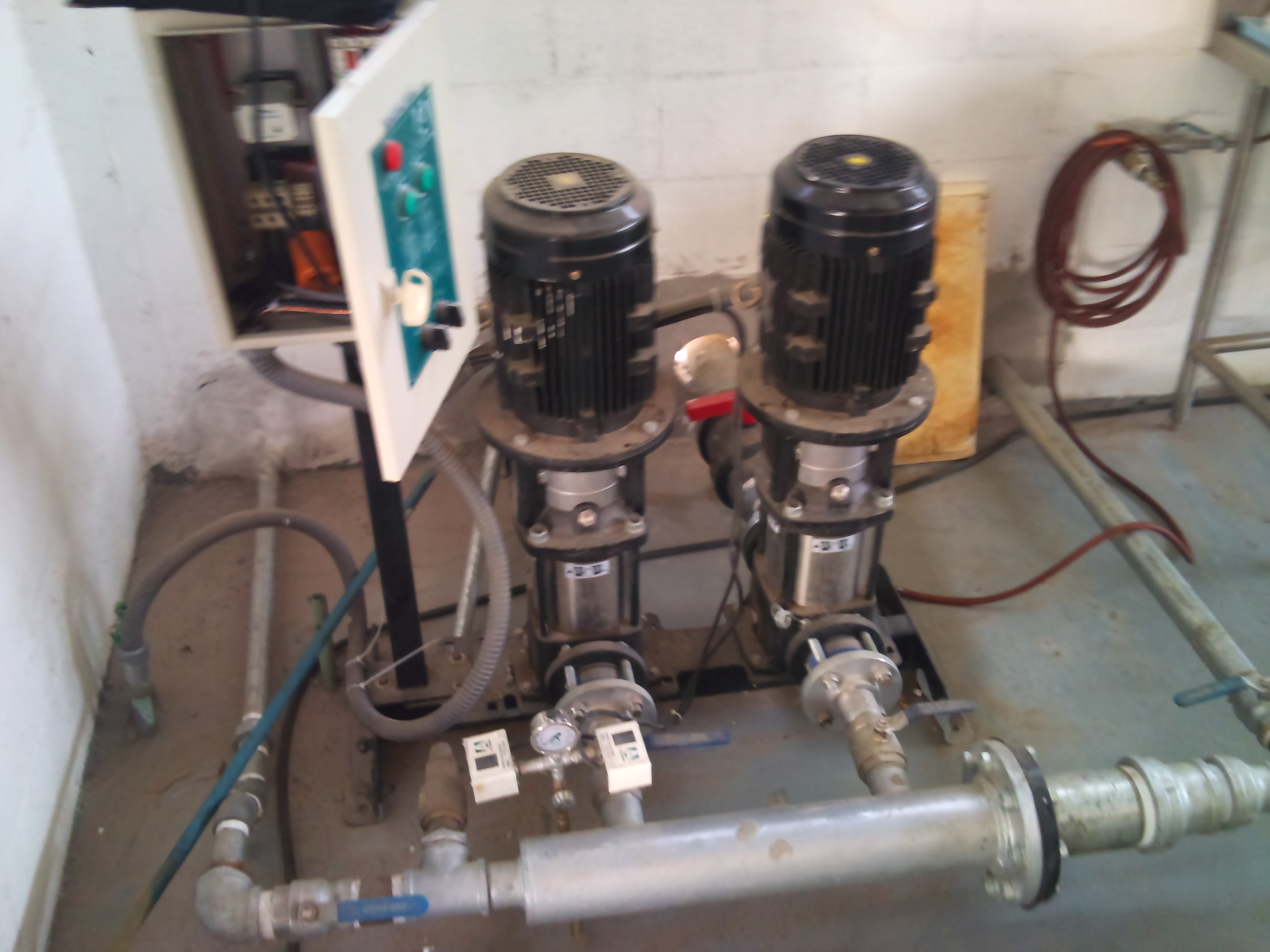

T6XE

CURVA DE OPERACIÓN T6XE

HOJA TECNICA ALTAMIRA T6XE

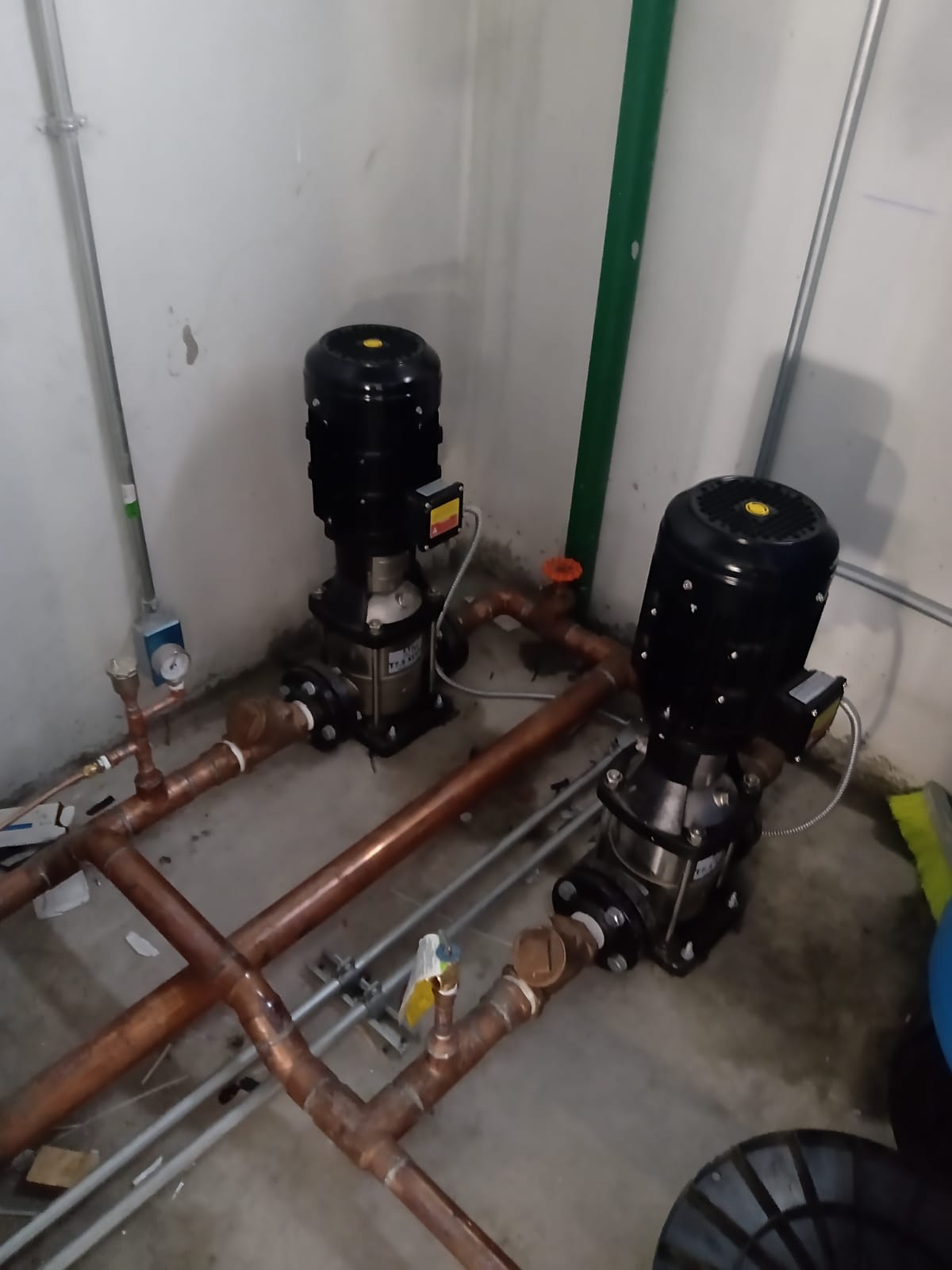

T7.5XE

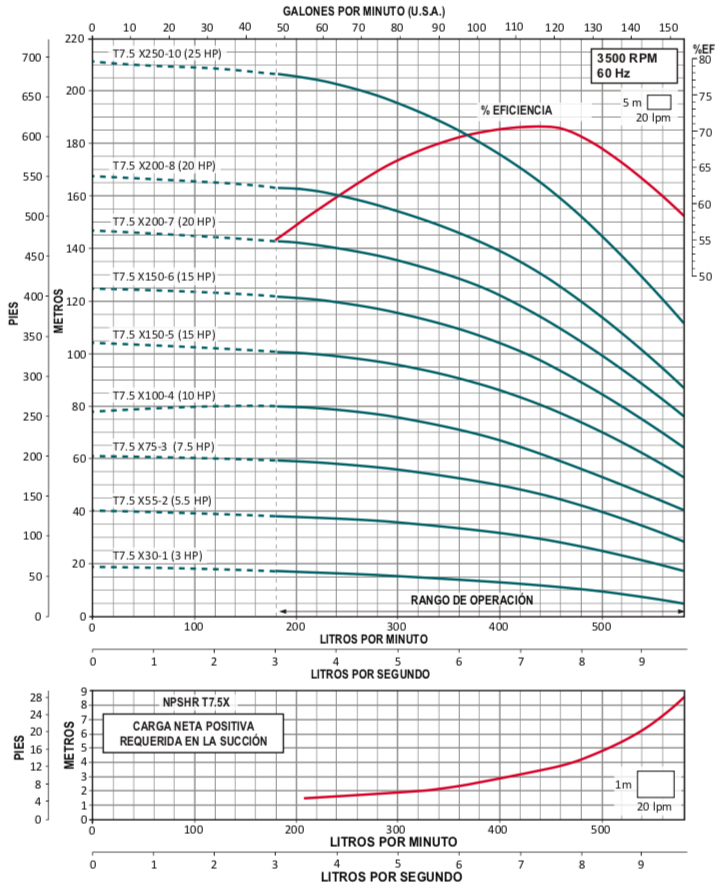

CURVA DE OPERACIÓN T7.5XE

HOJA TECNICA ALTAMIRA T7.5XE

T10XE

CURVA DE OPERACIÓN T10XE

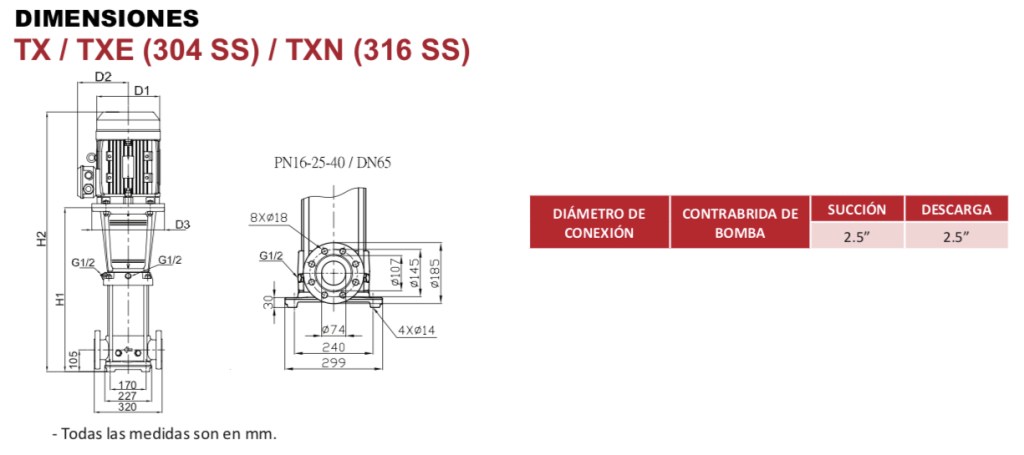

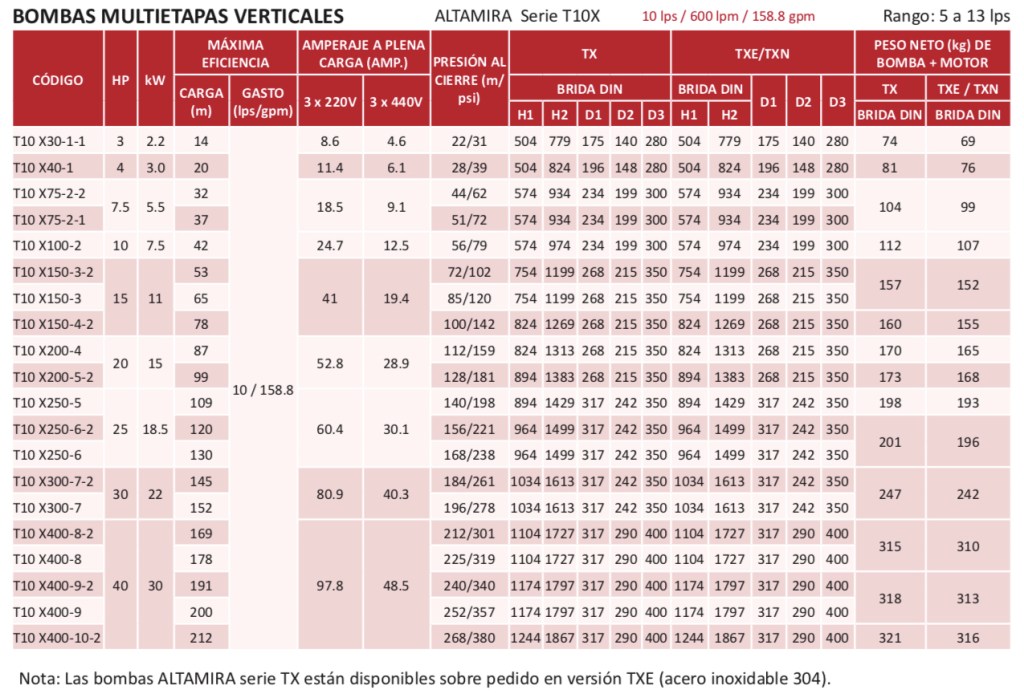

HOJA TECNICA ALTAMIRA T10XE

T13XE

CURVA DE OPERACIÓN T13XE

HOJA TECNICA ALTAMIRA T13XE

T21XE

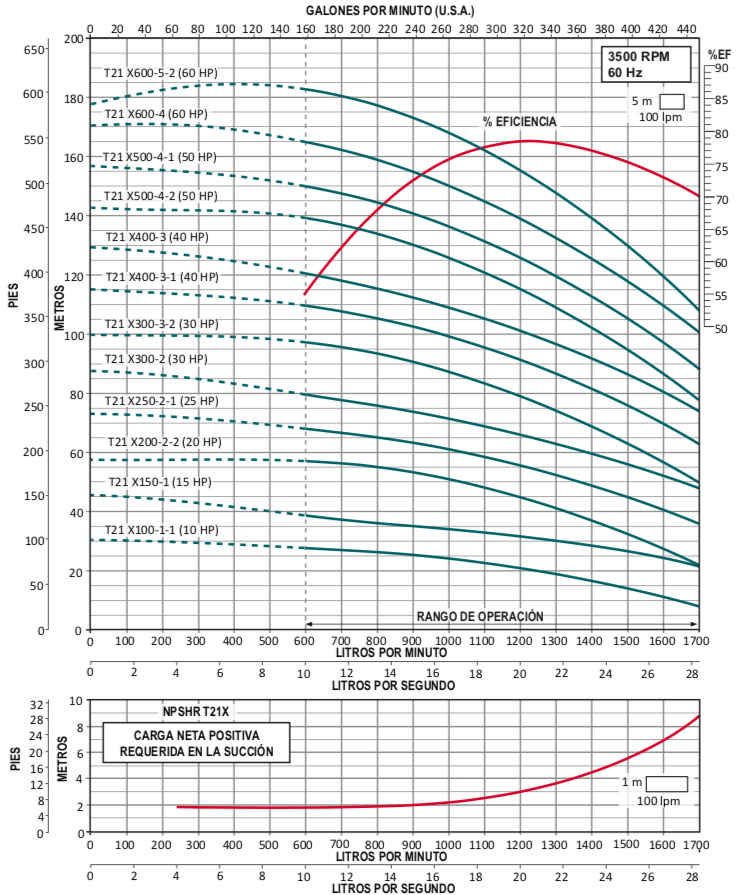

CURVA DE OPERACIÓN T21XE

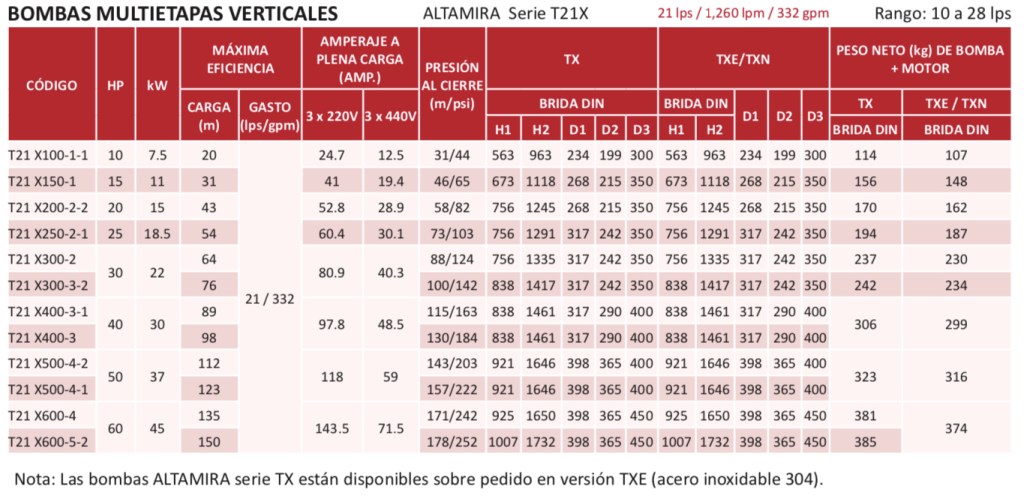

HOJA TECNICA ALTAMIRA T21XE

T29XE

CURVA DE OPERACIÓN T29XE

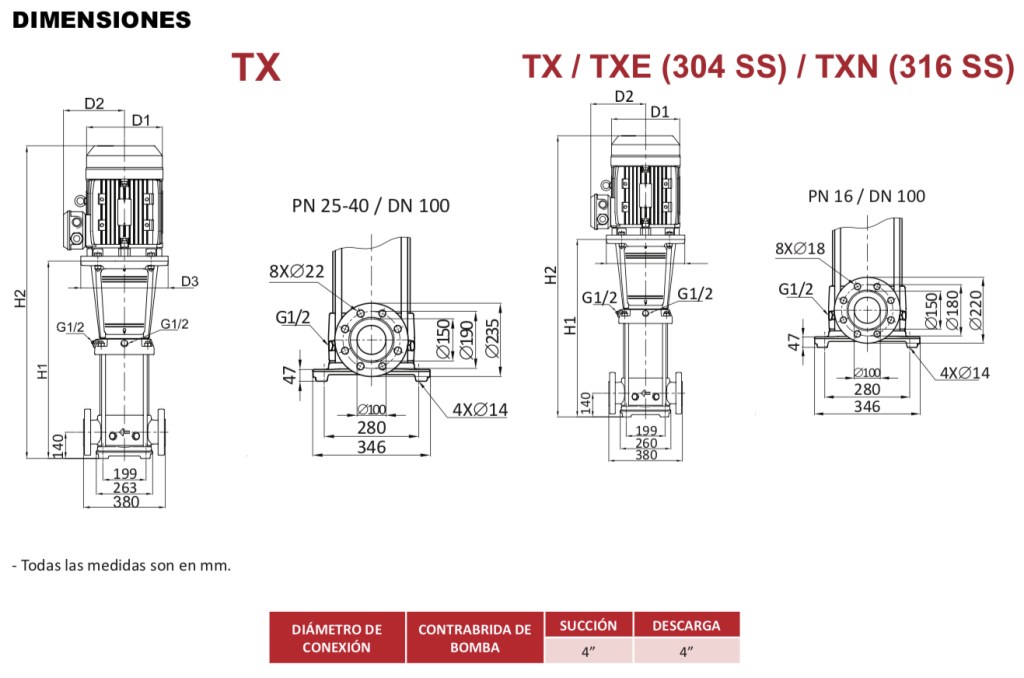

HOJA TECNICA ALTAMIRA T29XE

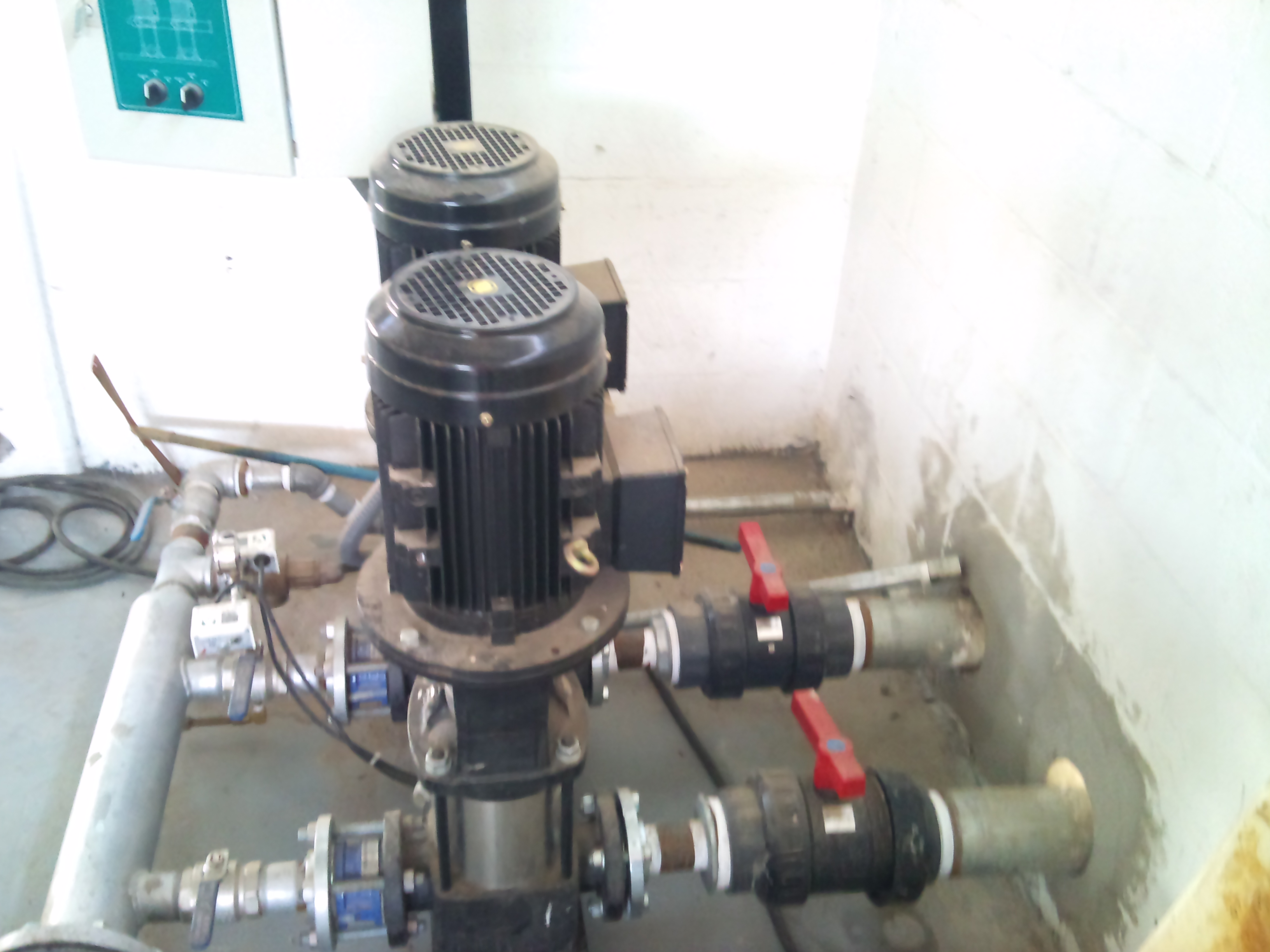

MOTOBOMBA VERTICAL EN LINEA MARCA ALTAMIRA TXE

T33XE

CURVA DE OPERACIÓN T33XE

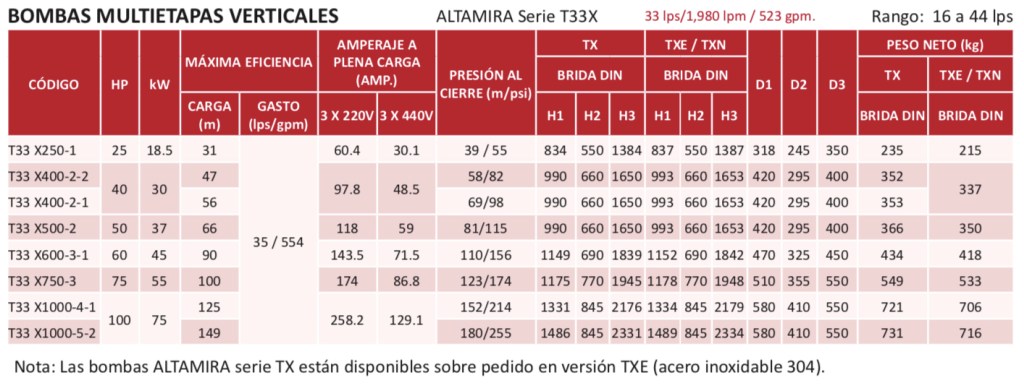

HOJA TECNICA ALTAMIRA T33XE

T41XE

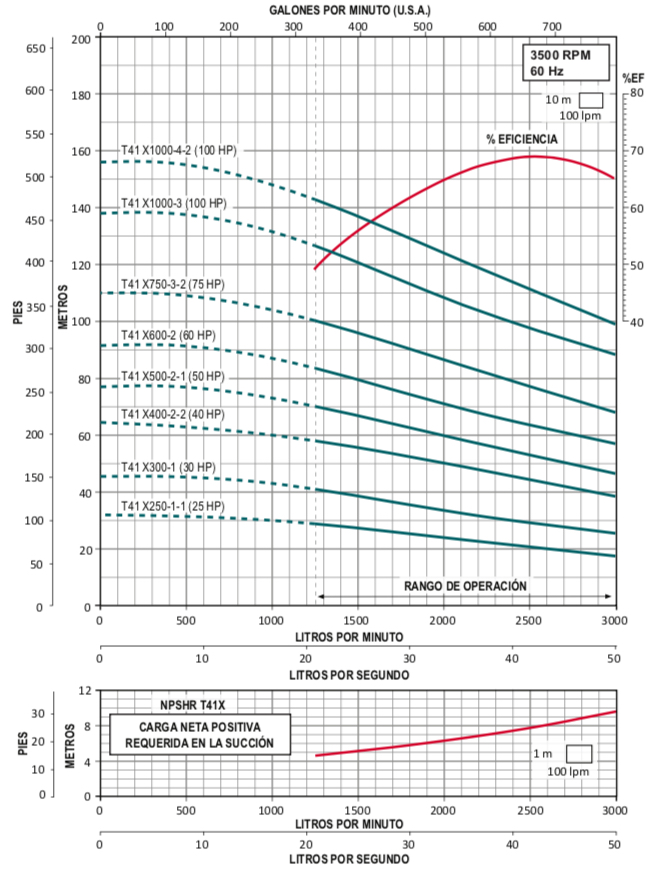

CURVA DE OPERACIÓN T41XE

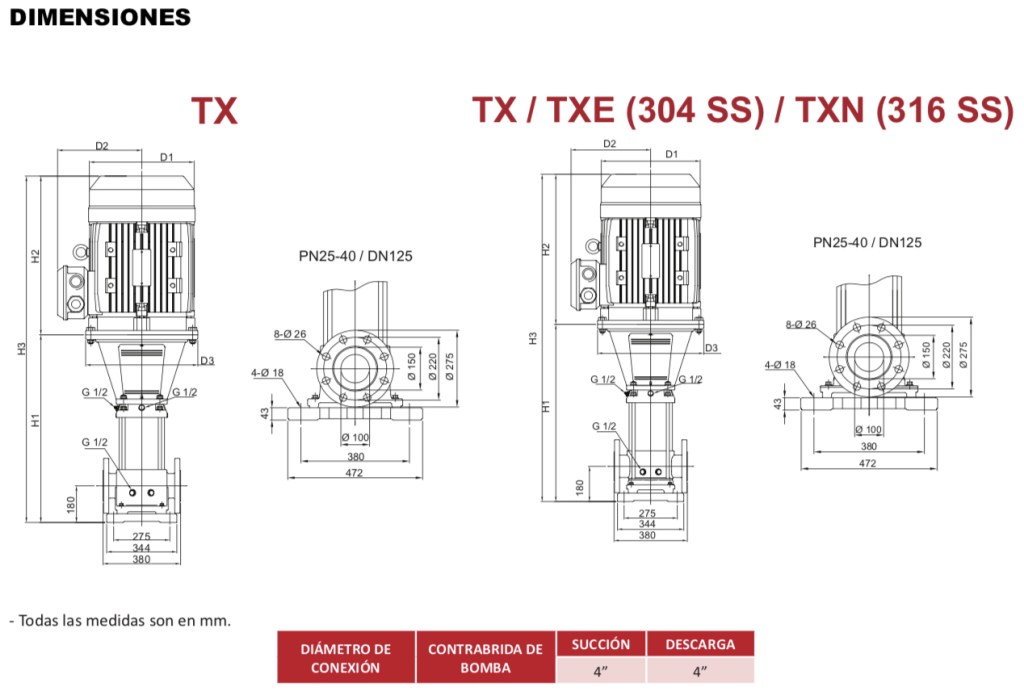

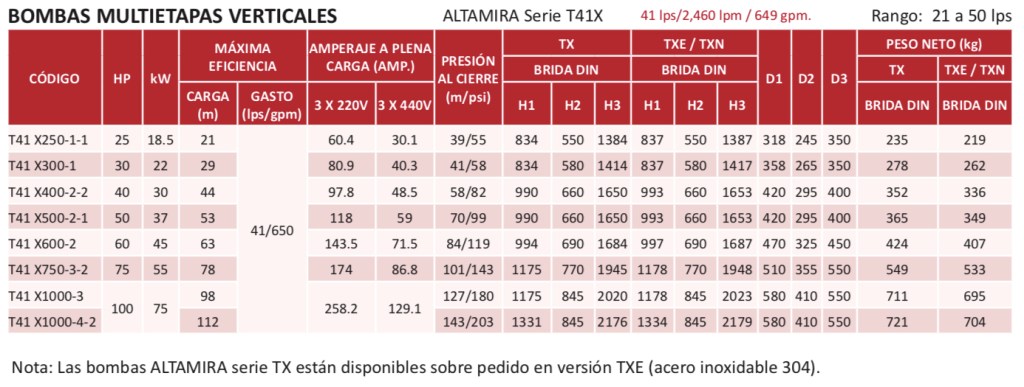

HOJA TECNICA ALTAMIRA T41XE

VIDEO MOTOBOMBAS ALTAMIRA TXE

INFORMACIÓN TECNICA Y GENERAL SERIE TXE

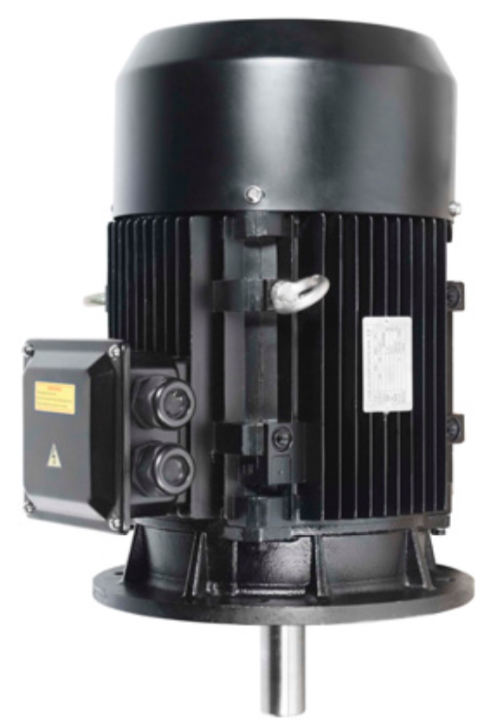

MOTORES ALTAMIRA TXE MAPT2P

MOTOR CERRADO ENFRIADO POR VENTILADOR (TCCV), TODOS LOS MOTORES SON TRIFASICOS EN 220 – 277 V/380 – 480 V.

Aislamiento clase F

Protección IP 55

Temperatura ambiente 50°C

Acoplamiento IEC

60 Hz

3,500 RPM

Motor eficiencia 1

INFORMACIÓN TECNICA DE MOTORES ALTAMIRA TXE
