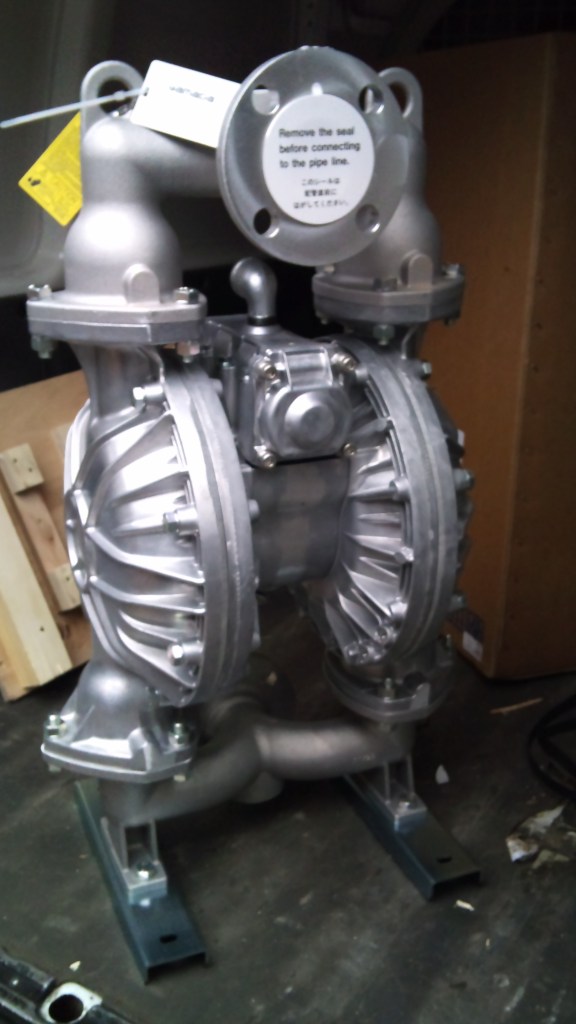

Desde 1905, Yamada Corporation ha sido un importante fabricante de equipo industrial, y produce bombas neumáticas de doble diafragma desde hace 50 años. Como pionero de la tecnología de bombeo, Yamada es conocida a nivel global, por sus productos innovadores, calidad superior y su confiabilidad insuperable. La impresionante lista de novedosos equipos que solucionan diversas necesidades de los clientes, confirman la posición de Yamada como líder de la industria.
La reputación de Yamada por fabricar productos de la más alta calidad, sumado a los continuos esfuerzos de investigación y desarrollo, han creado los cimientos de su liderazgo en el mercado. Como una corporación certificada ISO 9001, rigurosos procedimientos de calidad se siguen en todas las etapas de fabricación, incluyendo probar con líquido todas las bombas antes de ser embarcadas.
Nuestro lema, “La Evidencia está en la Bomba,” enfatiza nuestra seguridad en la confiabilidad e innovación presentes en cada bomba Yamada.
“DISEÑADAS PARA CUMPLIR, HECHAS PARA DURAR”
Uniones sin fugas
Todas las bombas Yamada están ensambladas mediante tornillos, lo que elimina los derrames peligrosos y simplifica el montaje después de una inspección o mantenimiento. Otros fabricantes utilizan abrazaderas, las cuales requieren de constante y frustrante ajuste debido a pérdida de sellado, lo que ocasiona continuos derrames o fugas.
Accesibilidad desdeel exterior
La inspección o el mantenimiento de las válvulas de aire de Yamada puede ser realizado sin retirar la bomba de servicio.
Mismo diseño de válvulapara todas la series
Válvulas comunes a varios tamaños, que utilizan la misma tecnología. Esto reduce la confusión y el inventario de partes.
Válvula Piloto
Un diseño original de Yamada es su válvula piloto modular que opera la válvula de aire. Actúa al ser desplazada ligeramente por el disco central interno, creando una caída de presión en un extremo de la válvula de aire, permitiendo que ocurra la transición. Es libre de mantenimiento puesto que no tiene anillos de transición u o´rings dinámicos lubricados que reparar o reemplazar.
Durabilidad de los Diafragmas
Una extensa investigación nos ha llevado a encontrar la longitud óptima del desplazamiento de los diafragmas, lo que maximiza su vida y desempeño, mientras disminuye las necesidades de mantenimiento y los costos asociados.
FUNCIONAMIENTO INTERNO Y ENSAMBLE DE LAS BOMBAS YAMADA

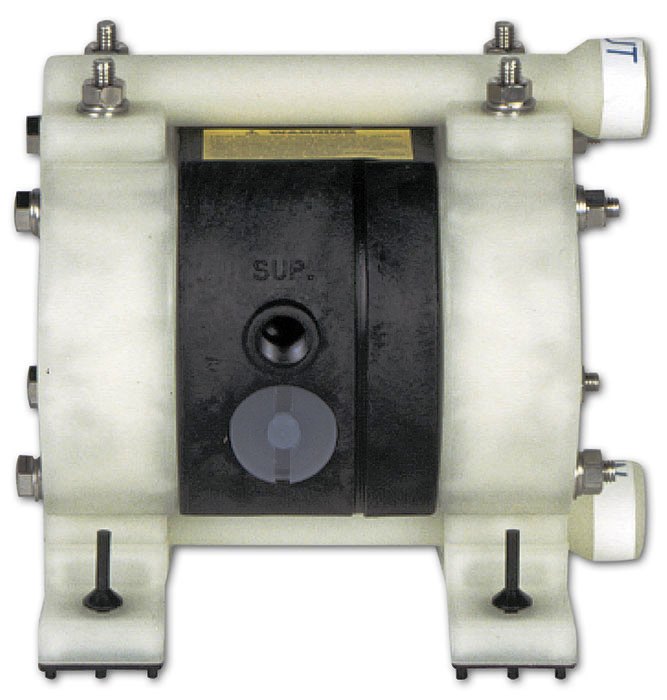

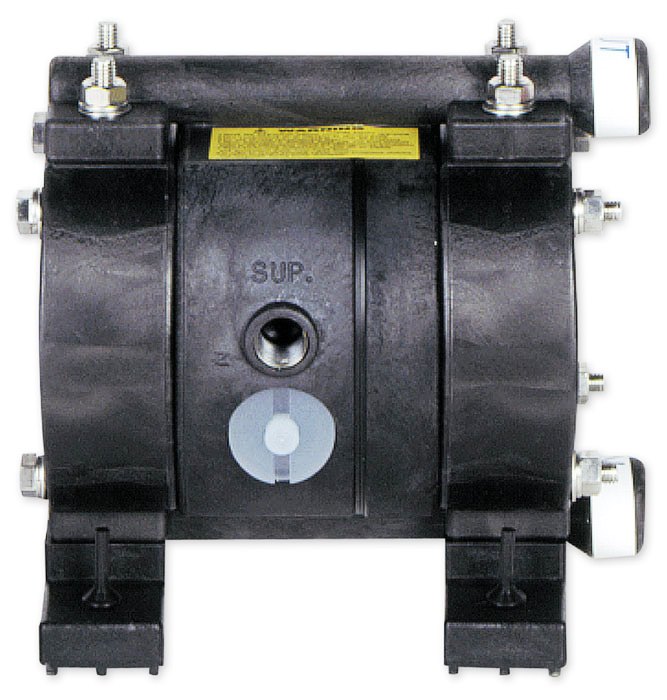

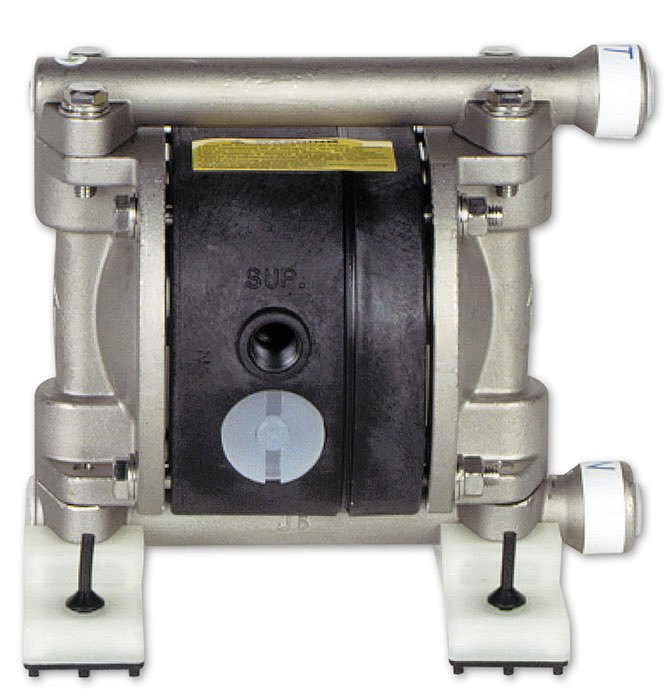

PUERTO DE FLUIDO DE 1/4 « Las bombas AODD de la serie Yamada ® NDP-5 proporcionan un caudal máximo de 3.4 galones por minuto . Las bombas están disponibles en aluminio, acero inoxidable (316), Kynar ® (PVDF), acetal conductor, y la construcción de polipropileno.
INFORMACIÓN GENERAL DE LA BOMBA
3.4 galones / minuto máx.
Puerto de fluido NPT de 1/4 «
Conexión de entrada y descarga
NPT hembra de 1/4 «
Entrada de aire
NPT hembra de 1/4 «(incluye válvula de bola)
Escape de aire
3/8 «NPT hembra (incluye silenciador)
Presión de suministro de aire (todos los modelos)
20 a 100 PSI (1.4 a 7 kgf / cm 2 )
Volumen de descarga por ciclo
0,0085 galones (35 cc)
Ciclos máximos por minuto
Todos los diafragmas: 400
Elevación máxima de succión en seco
5 pies
Motor de aire
Estándar: Ryton ® motor de aire
Silenciador
Interno
TEMPERATURA MÁXIMA DEL LÍQUIDO EQUIPADO CON DIAFRAGMA DE PTFE

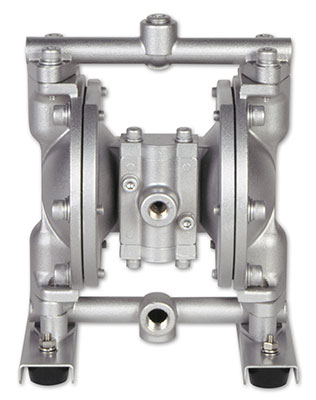

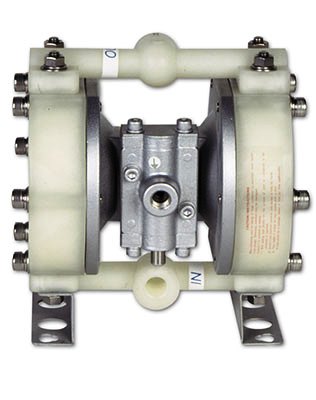

Las bombas AODD de 3/8 » de la serie DP-10 proporcionan un caudal máximo de 6 GPM y están disponibles en aluminio, acero inoxidable (316) y polipropileno.

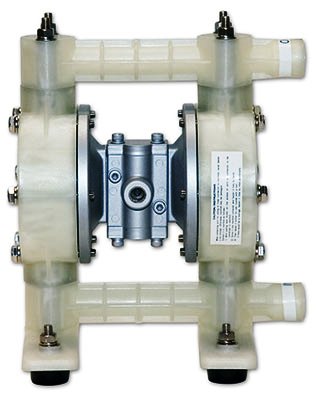

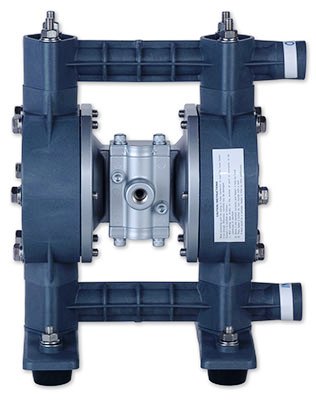

Las bombas AODD de 1/2 » de la serie DP-15 proporcionan un caudal máximo de 7.4 GPM y están disponibles en polipropileno y acetal conectable a tierra.

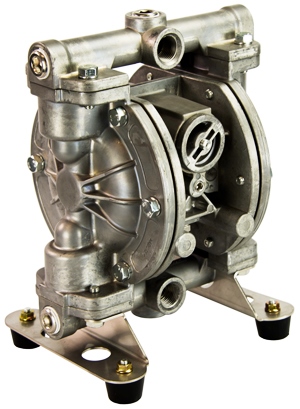

Las bombas AODD de 1/2 «de la serie Global G15 proporcionan un caudal máximo de 16.6 GPM y están disponibles en aluminio, acero inoxidable (316), polipropileno puro y Kymar.
Ofrecemos una amplia selección de materiales de diafragma que cubren una variedad de aplicaciones.
Las bombas de la serie NDP utilizan un C-Spool.
Lo que separa a Yamada del resto del grupo es nuestra tecnología de válvulas de aire . Las bombas de la serie Yamada NDP utilizan una válvula de aire principal completamente no lubricada y mecanismos piloto independientes para controlar la lógica del aire.
A medida que el aire comprimido ingresa a la bomba, se dirige a través de la válvula de aire principal hacia un lado o hacia el otro, dependiendo de la posición inicial del carrete c. Cuando el aire entra en la cámara, fuerza al diafragma hacia afuera. Este impulso hacia afuera hace que el líquido salga de la válvula de bola de descarga y carga la válvula de bola de entrada opuesta. A medida que el diafragma se desplaza hacia afuera, el diafragma conectado en el lado opuesto tira del diafragma hacia adentro. Cuando recorre una carrera completa, entrará en contacto con la válvula piloto, presionándola y rompiendo el sello para abrir un puerto de escape.
El puerto abierto permite que el aire comprimido se escape desde la parte posterior de la válvula de aire. La caída de presión produce un desplazamiento de la válvula de aire principal. Este movimiento simplemente se repite en el otro lado.
Las bombas de la Serie Global utilizan un Step Spool (S-Spool). Las bombas Yamada Global Series no tienen un sistema de válvula piloto independiente (menos piezas) y consumen menos aire en comparación con la competencia. Disponibles con opciones multipuerto, estas bombas AODD funcionan extremadamente bien en operaciones continuas de parada / arranque y proporcionan una altura de succión excepcional.
* La temperatura máxima del líquido para las bombas de metal y Kynar ® viene determinada por el elastómero (material del diafragma). Las bombas de polipropileno tienen una temperatura máxima del líquido de 180 ° F (82 ° C) independientemente del material del diafragma.

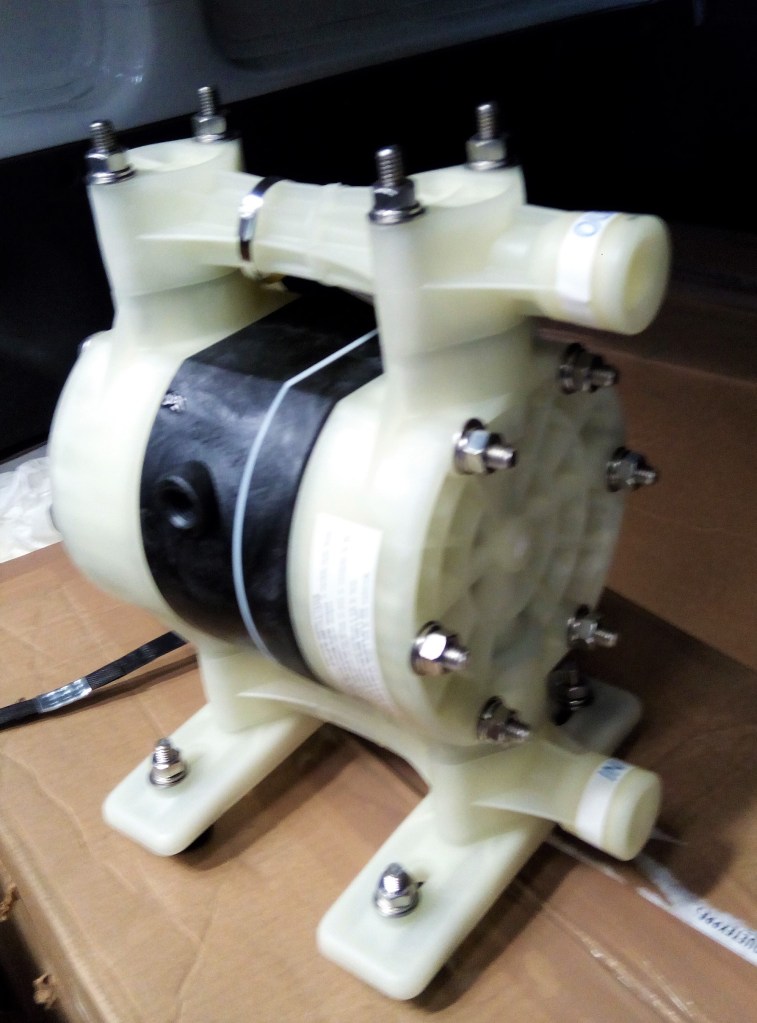

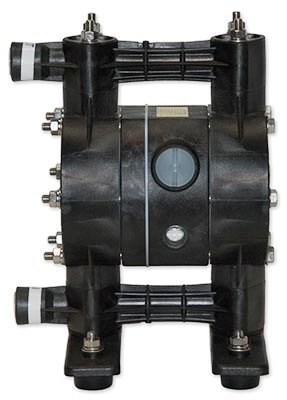

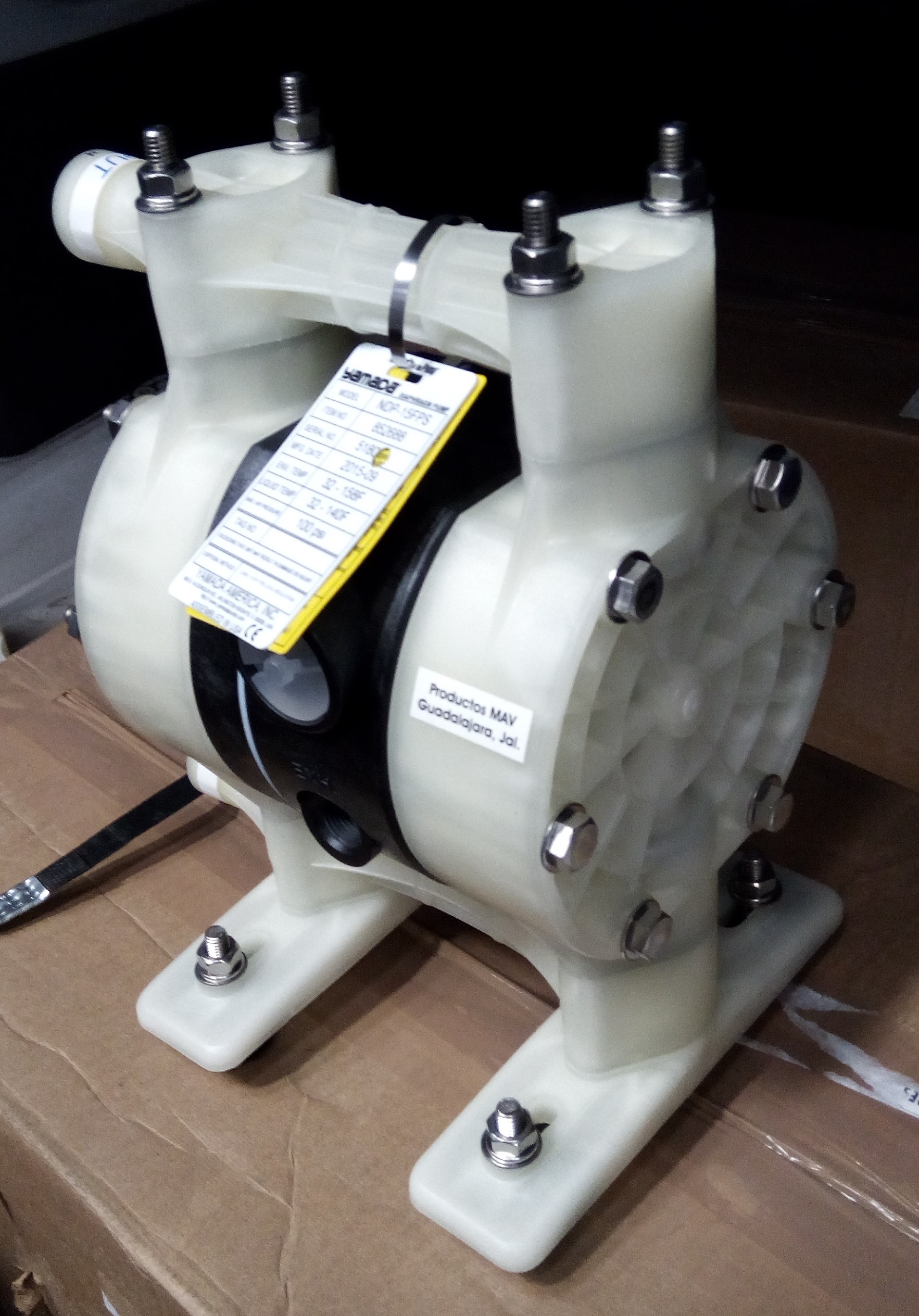

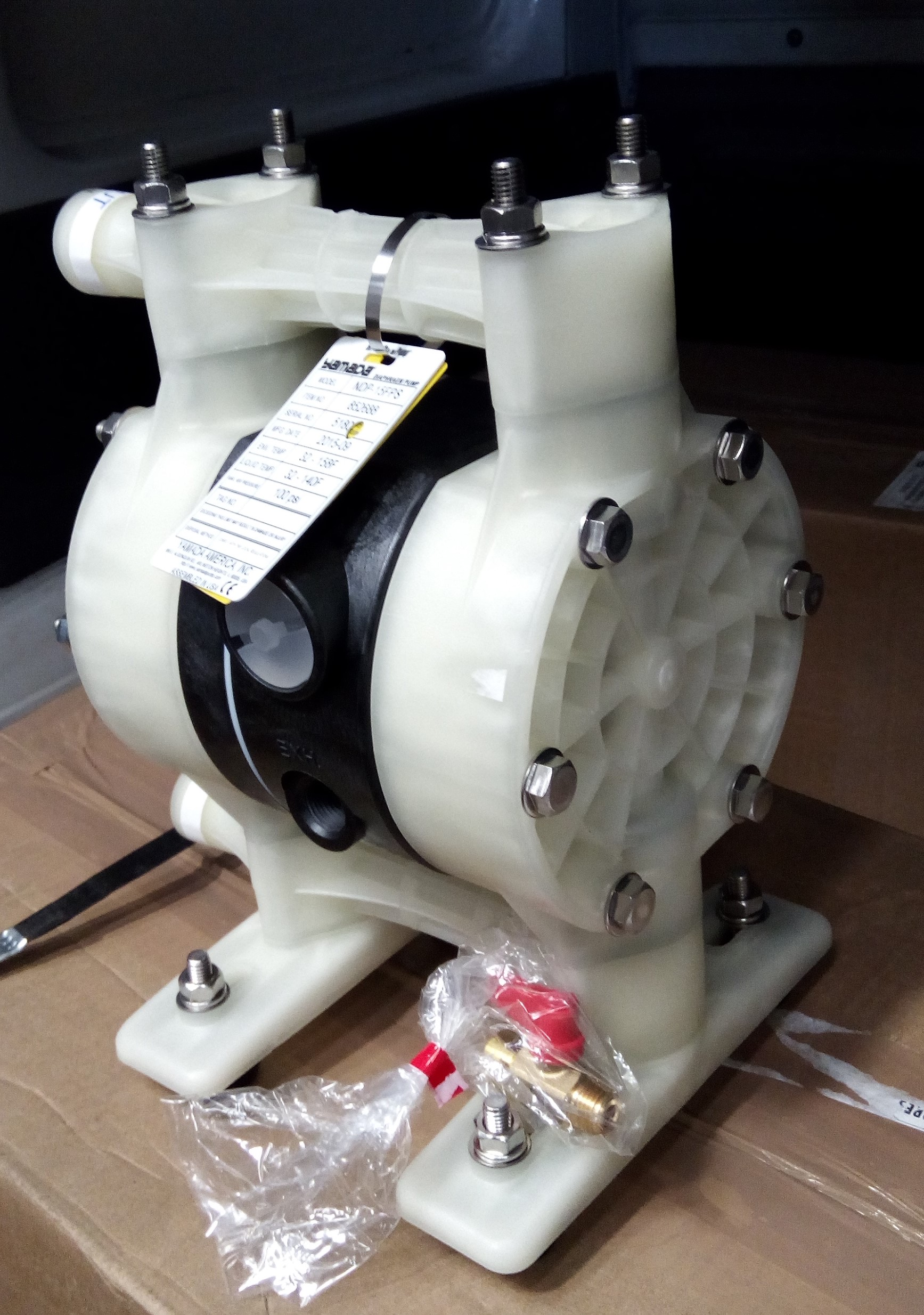

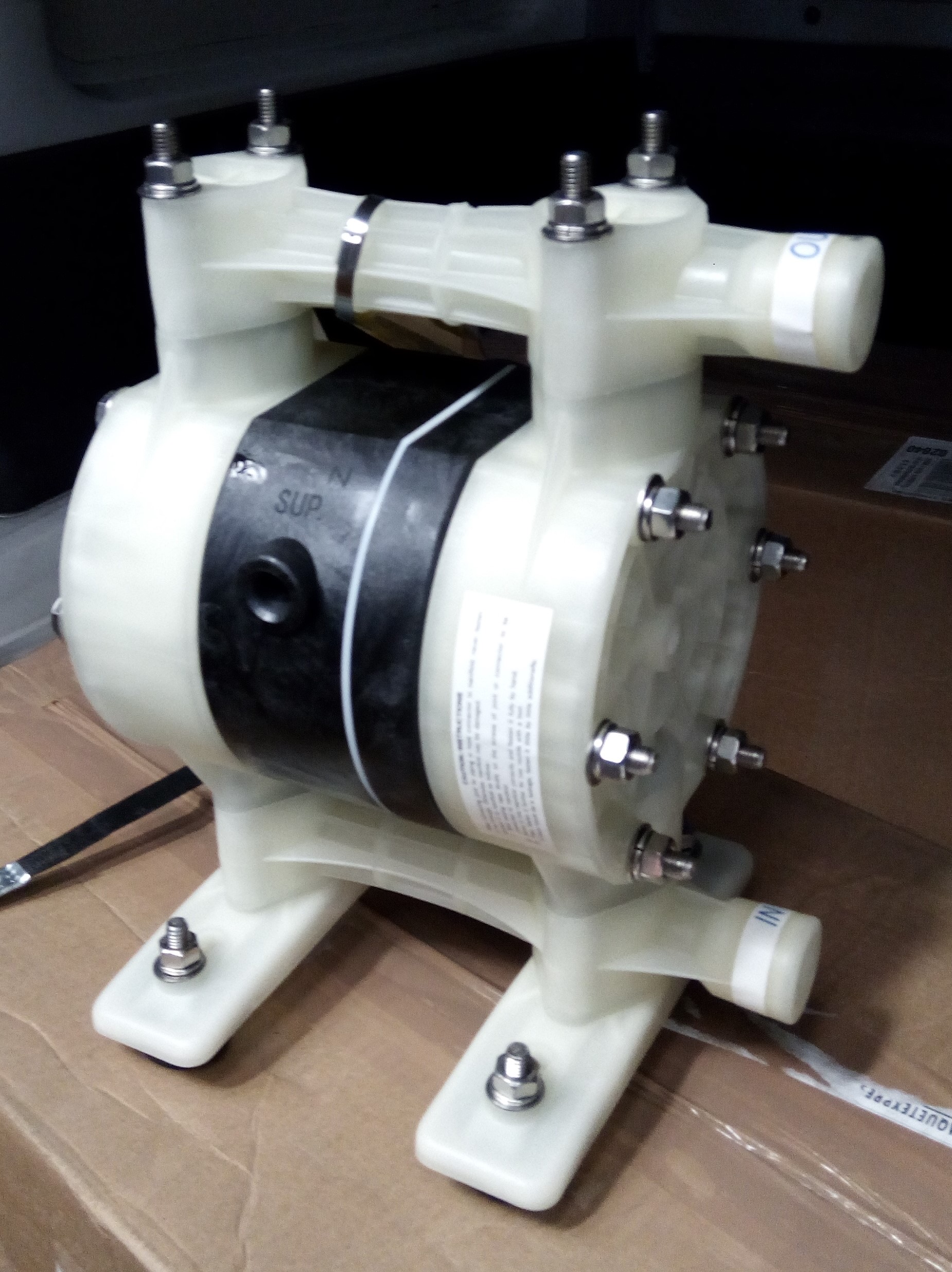

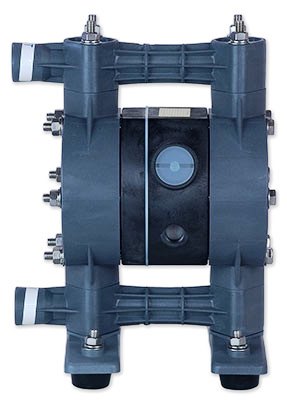

Las bombas AODD de la serie Yamada ® NDP-15 proporcionan un caudal máximo de 13,5 galones por minuto . Las bombas están disponibles en aluminio, acero inoxidable (316), Kynar ® (PVDF), acetal conductor, y la construcción de polipropileno, con una amplia variedad de materiales de diafragma.
INFORMACIÓN GENERAL DE LA BOMBA
13,5 galones / minuto
Puerto de fluido NPT de 1/2 «
CONEXIONES DE ENTRADA Y DESCARGA
Polipropileno (PPG) 1
1/2 «hembra NPT
Kynar ® (PVDF) 2
1/2 «hembra NPT
Acetal 2 a tierra
1/2 «hembra NPT
Aluminio (ADC-12) 3
1/2 «hembra NPT
Acero inoxidable (316) 3
1/2 «hembra NPT
Entrada de aire
NPT hembra de 1/4 «(incluye válvula de bola)
Escape de aire
3/8 «NPT hembra (incluye silenciador)
1 Las bombas de polipropileno pueden equiparse con válvulas de retención de bola o planas. Las válvulas de retención de tipo bola se recomiendan para aplicaciones de succión inundada. Se recomiendan válvulas de retención de tipo plano para aplicaciones de altura de succión. 2 Las bombas Kynar ® y de acetal conectable a tierra están equipadas con válvulas de retención planas únicamente. 3 Las bombas de aluminio y acero inoxidable están equipadas con válvulas de retención de bola únicamente.
TEMPERATURA MÁXIMA DEL LÍQUIDO 1
Buna N 180 ° F (82 ° C)
Neopreno 180 ° F (82 ° C)
Santoprene ® (TPO) 180 ° F (82 ° C)
EPDM 212 ° F (100 ° C)
PTFE 212 ° F (100 ° C)
Hytrel ® (TPE) 248 ° F (120 ° C)
Fluoroelastómero Viton ® 248 ° F (120 ° C)
1 Las bombas de polipropileno y acetal tienen una temperatura máxima del líquido de 180 ° F (82 ° C) independientemente del material del diafragma.
Presión de suministro de aire (todos los modelos)
20 a 100 PSI (1,4 a 7 kgf / cm²)
Volumen de descarga por ciclo
0.034 galones (128 cc)
Ciclos máximos por minuto
400
Tamaño máximo sólido
1/32 «(1 mm)
Elevación máxima de succión en seco
Válvula de retención de tipo plano: 8 pies Válvula de retención de tipo bola: 5 pies

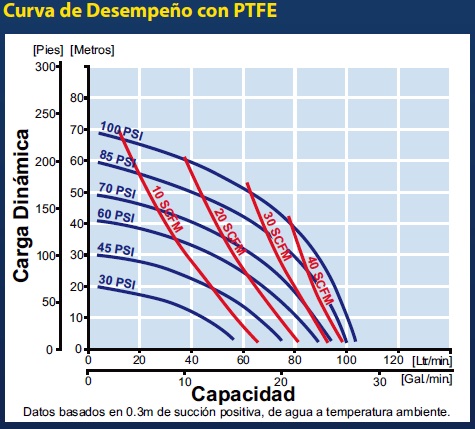

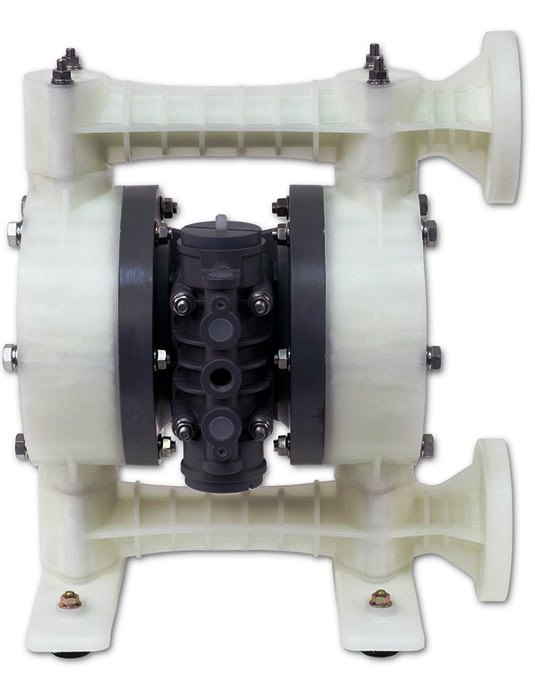

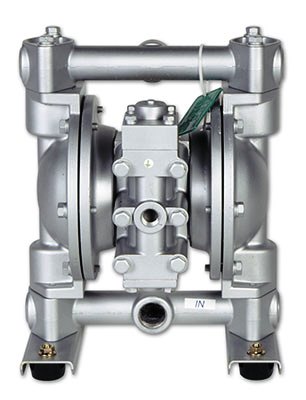

Las bombas AODD de la serie Yamada ® NDP-20 proporcionan un caudal máximo de 31,7 galones por minuto . Las bombas están disponibles en construcción de aluminio, acero inoxidable (316) y polipropileno, con una amplia variedad de materiales de diafragma.
Concepto de válvula de aire unificada : 2 conjuntos de válvulas de aire de tamaño común que se utilizan para 6 tamaños de bombas reduciendo la confusión de montaje y el inventario de piezas
Válvula de aire verdaderamente no lubricada: válvula de aire patentada en todas las bombas de la serie NDP Nunca requiere lubricación o pre-empaque
No se atasca: palanca de cambios asistida por resorte 304SS sin centrado patentada que garantiza un cambio positivo en todo momento
Probado para durar más de 300 millones de ciclos
INFORMACIÓN GENERAL DE LA BOMBA
31,7 galones / minuto
Puerto de fluido NPT de 3/4 «
CONEXIONES DE ENTRADA Y DESCARGA
Polipropileno (PPG)
Brida NPT hembra de 3/4 «o ANSI de 3/4» B16.5 # 150
Aluminio (ADC-12)
3/4 «hembra NPT
Acero inoxidable (316)
3/4 «hembra NPT
Entrada de aire
NPT hembra de 3/8 «(incluye válvula de bola)
Escape de aire
3/4 «hembra NPT (incluye silenciador)
TEMPERATURA MÁXIMA DEL LÍQUIDO 1
Buna N 180 ° F (82 ° C)
Neopreno 180 ° F (82 ° C)
Santoprene ® (TPO) 180 ° F (82 ° C)
EPDM 212 ° F (100 ° C)
PTFE 212 ° F (100 ° C)
Hytrel ® (TPE) 248 ° F (120 ° C)
Fluoroelastómero Viton ® 248 ° F (120 ° C)
1 Las bombas de polipropileno tienen una temperatura máxima del líquido de 180 ° F (82 ° C) independientemente del material del diafragma.
Presión de suministro de aire (todos los modelos)
20 a 100 PSI (1,4 a 7 kgf / cm²)
Volumen de descarga por ciclo
Diafragma de goma: 0.163 galones (615 cc) Diafragma de PTFE: 0.143 galones (539 cc)
Ciclos máximos por minuto
Diafragma de goma: 195 Diafragma de PTFE: 195
Tamaño máximo sólido
1/16 «(2,0 mm)
Elevación máxima de succión en seco
Capacidad de la bomba con goma: 18 pies
Motor de aire
Aluminio – Bombas de metal Plastice – Bombas de plástico

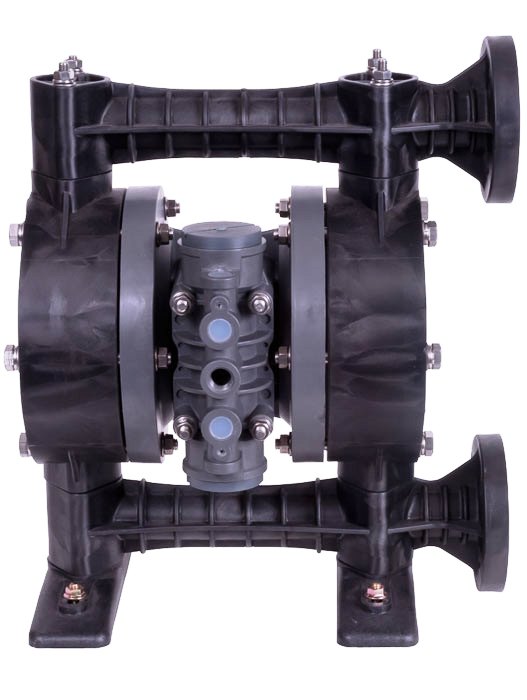

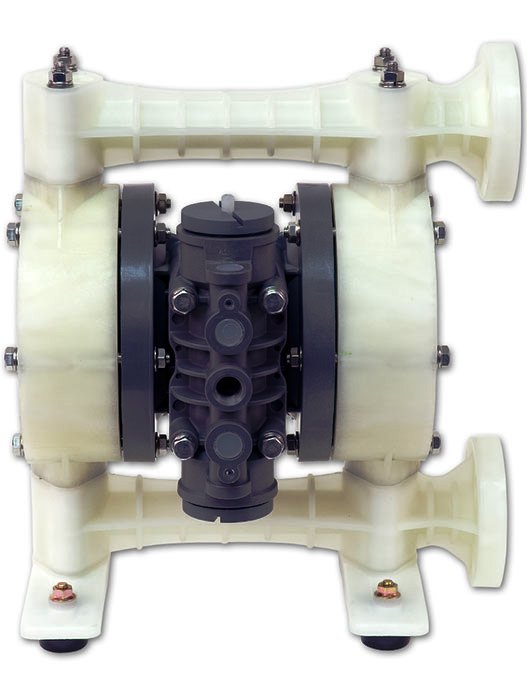

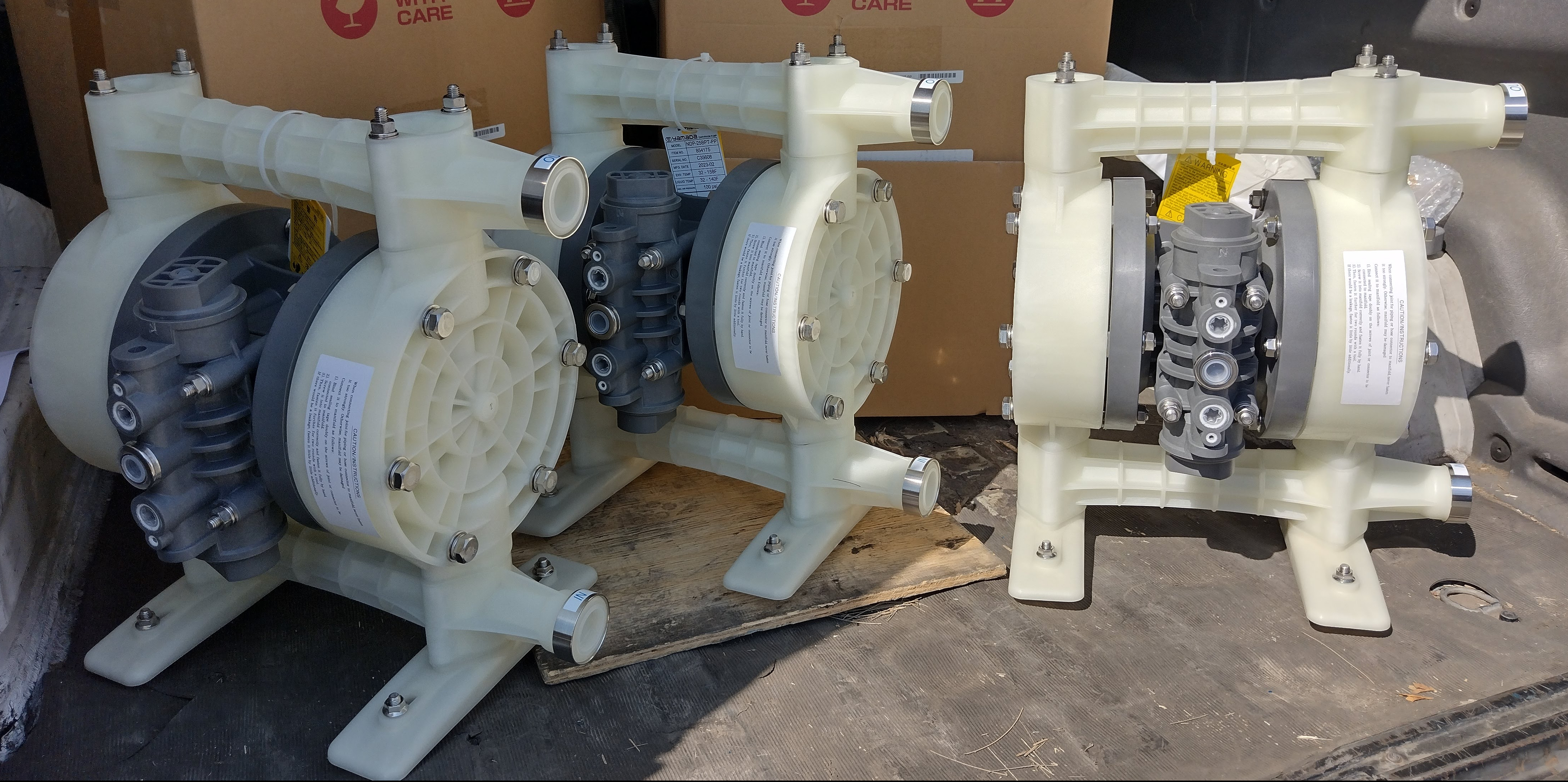

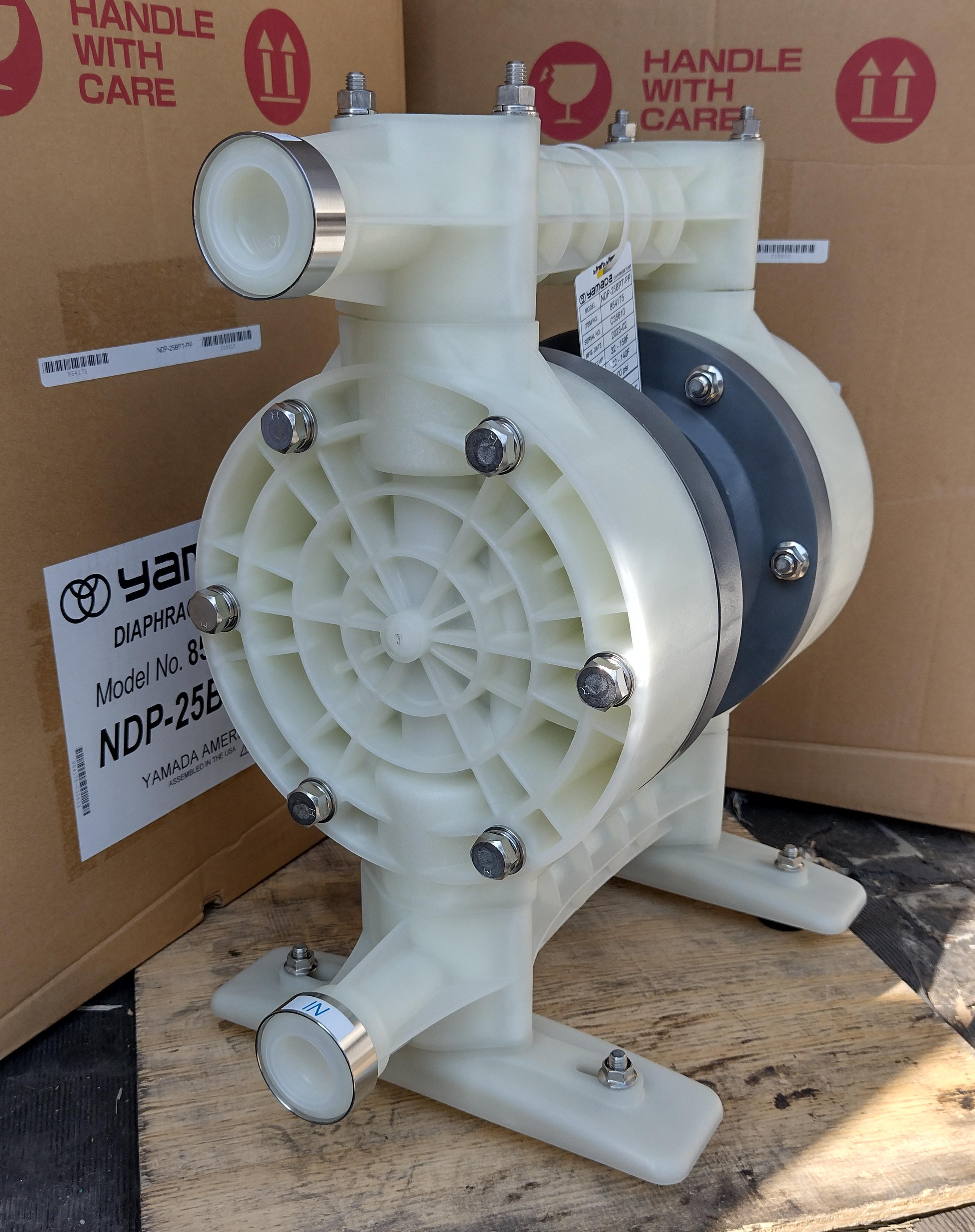

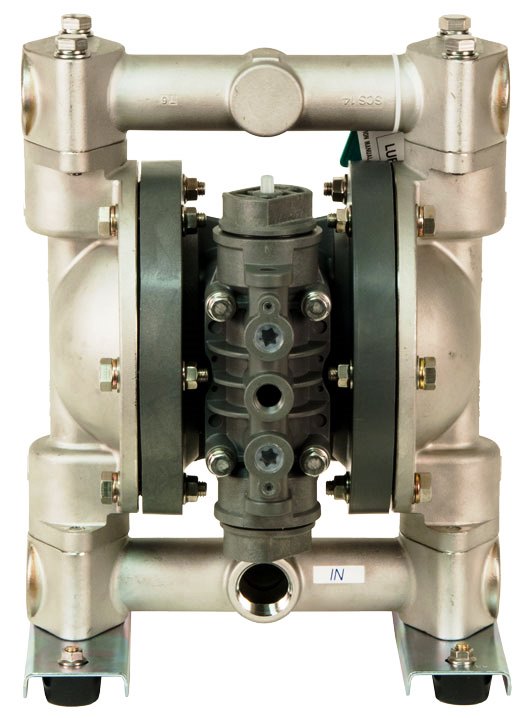

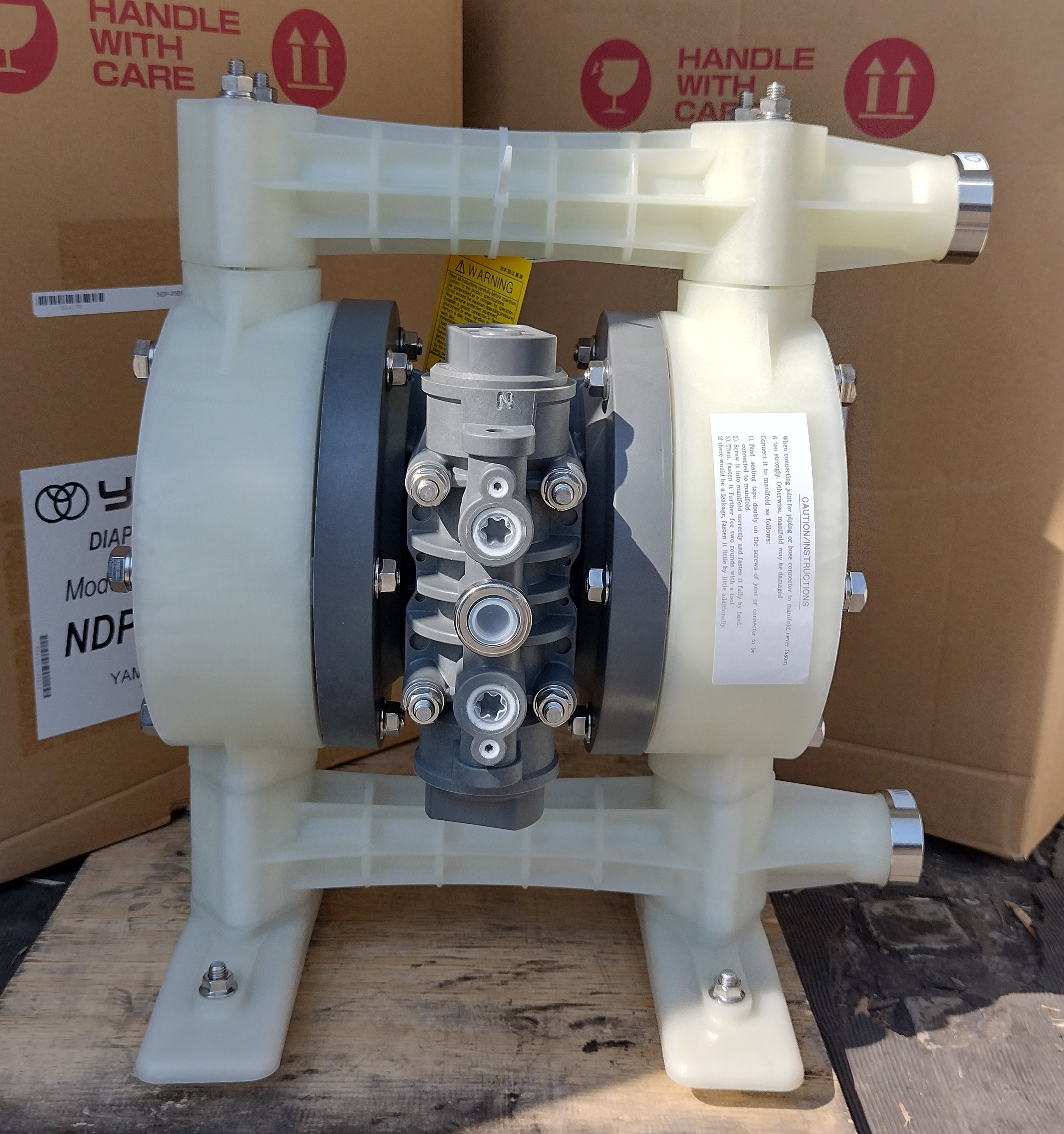

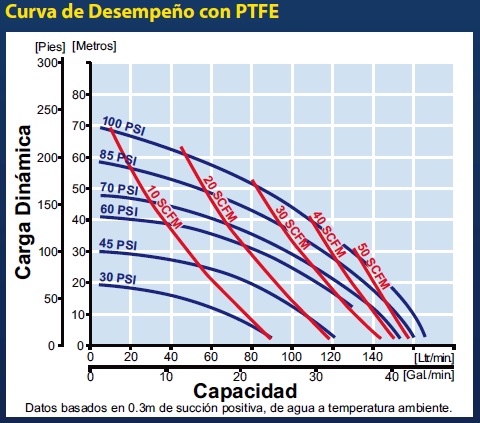

Las bombas AODD de la serie Yamada ® NDP-25 proporcionan un caudal máximo de 46,2 galones por minuto . Las bombas están disponibles en aluminio, acero inoxidable (316), Kynar ® (PVDF), acetal conductor, y la construcción de polipropileno.
Las bombas AODD de la serie Global G25 de Yamada ® proporcionan un caudal máximo de 40,1 galones por minuto y están disponibles en aluminio.
LAS NUEVAS BOMBAS DE LA SERIE G25 UTILIZAN NUESTRO NUEVO STEP SPOOL (S-SPOOL).
Concepto de válvula de aire unificada : 2 conjuntos de válvulas de aire de tamaño común que se utilizan para 6 tamaños de bombas, lo que reduce la confusión en el re-ensamblaje y el inventario de piezas.
Válvula de aire verdaderamente no lubricada: la válvula de aire patentada en todas las bombas de la serie NDP nunca requiere lubricación o pr-eempaque
No se atasca: palanca de cambios asistida por resorte 304SS sin centrado patentada que garantiza un cambio positivo en todo momento
PROBADO PARA DURAR MÁS DE 300 MILLONES DE CICLOS
INFORMACIÓN GENERAL DE LA BOMBA
46,2 galones / minuto (NDP-25)
40,1 galones / minuto (G25)
Puerto de fluido de 1 «(brida NPT o ANSI)
CONEXIONES DE ENTRADA Y DESCARGA
Polipropileno (PPG)
Brida NPT hembra de 1 «o ANSI de 1» B16.5 # 150
Kynar ® (PVDF)
Brida NPT hembra de 1 «o ANSI de 1» B16.5 # 150
Aluminio (ADC-12)
NPT hembra de 1 «
Hierro fundido
NPT hembra de 1 «
Entrada de aire
NPT hembra de 3/8 «(incluye válvula de bola)
Escape de aire
3/4 «hembra NPT (incluye silenciador)
TEMPERATURA MÁXIMA DEL LÍQUIDO 1
Buna N 180 ° F (82 ° C)
Neopreno 180 ° F (82 ° C)
Santoprene ® (TPO) 180 ° F (82 ° C)
EPDM 212 ° F (100 ° C)
PTFE 212 ° F (100 ° C)
Hytrel ® (TPE) 248 ° F (120 ° C)
Fluoroelastómero Viton ® 248 ° F (120 ° C)
* Las bombas de polipropileno tienen una temperatura máxima del líquido de 180 ° F (82 ° C) independientemente del material del diafragma. Las bombas Kynar ® tienen una temperatura máxima de 248 ° F (120 ° C) cuando están equipadas con diafragmas Hytrel ® o Viton ® .

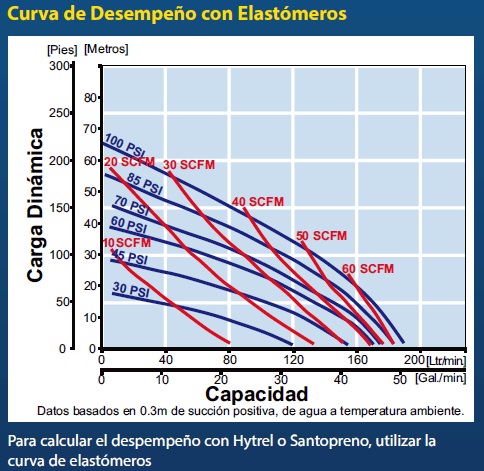

¡SIMPLIFIQUE EL REEMPLAZO DE SU BOMBA CON UN YAMADA!

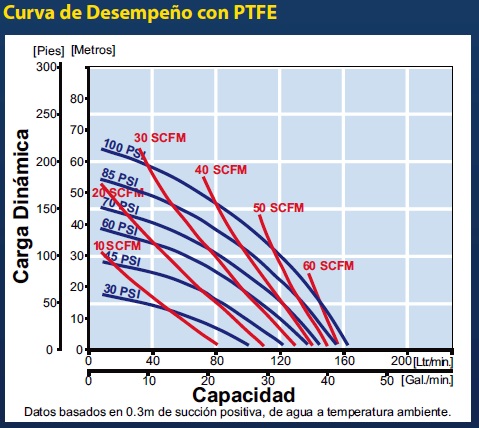

¿Alguna vez ha querido cambiar su bomba anterior por una Yamada ® , pero se ha enfrentado a problemas de reconexión? Con la bomba NDP-32 de Yamada, sus problemas están resueltos. Este puerto de entrada de 1-1 / 2 ”x puerto de salida de 1-1 / 4” coincide dimensionalmente con los diseños de antiguas marcas de la competencia. Ahora su conversión a Yamada es un poco más fácil. Las bombas AODD de la serie Yamada ® NDP-32 proporcionan un caudal máximo de 50,2 galones por minuto . Las bombas están disponibles en construcción de aluminio.
INFORMACIÓN GENERAL DE LA BOMBA
50,2 galones / minuto
Puerto de entrada de fluido de 1-1 / 2 «(NPT)
CONEXIONES DE ENTRADA Y DESCARGA
Aluminio (PPG)
Puerto de entrada de fluido de 1-1 / 2 «, puerto de descarga de fluido de 1-1 / 4» (NPT)
Entrada de aire
NPT hembra de 3/8 «(incluye válvula de bola)
Escape de aire
3/4 «hembra NPT (incluye silenciador)
TEMPERATURA MÁXIMA DEL LÍQUIDO 1
Buna N 180 ° F (82 ° C)
Santoprene ® (TPO) 180 ° F (82 ° C)
PTFE 212 ° F (100 ° C)
* La temperatura máxima del líquido para bombas de metal está determinada por el elastómero (material del diafragma).
Presión de suministro de aire (todos los modelos)
20 a 100 PSI (1,4 a 7 kgf / cm²)
Volumen de descarga por ciclo
Diafragma de goma: 0,176 galones Diafragma de PTFE: 0,147 galones

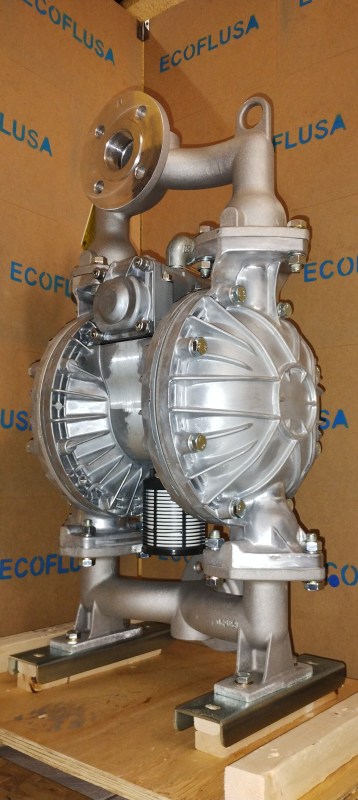

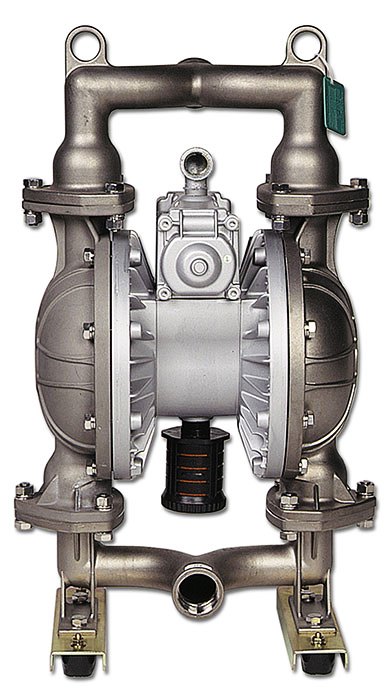

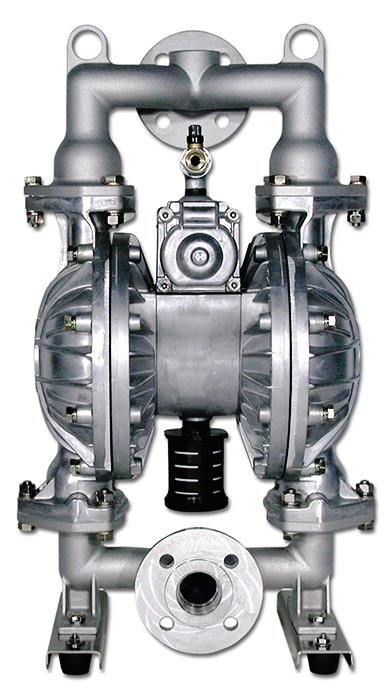

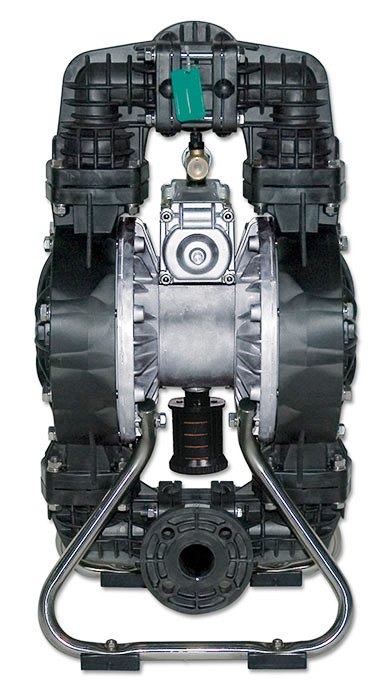

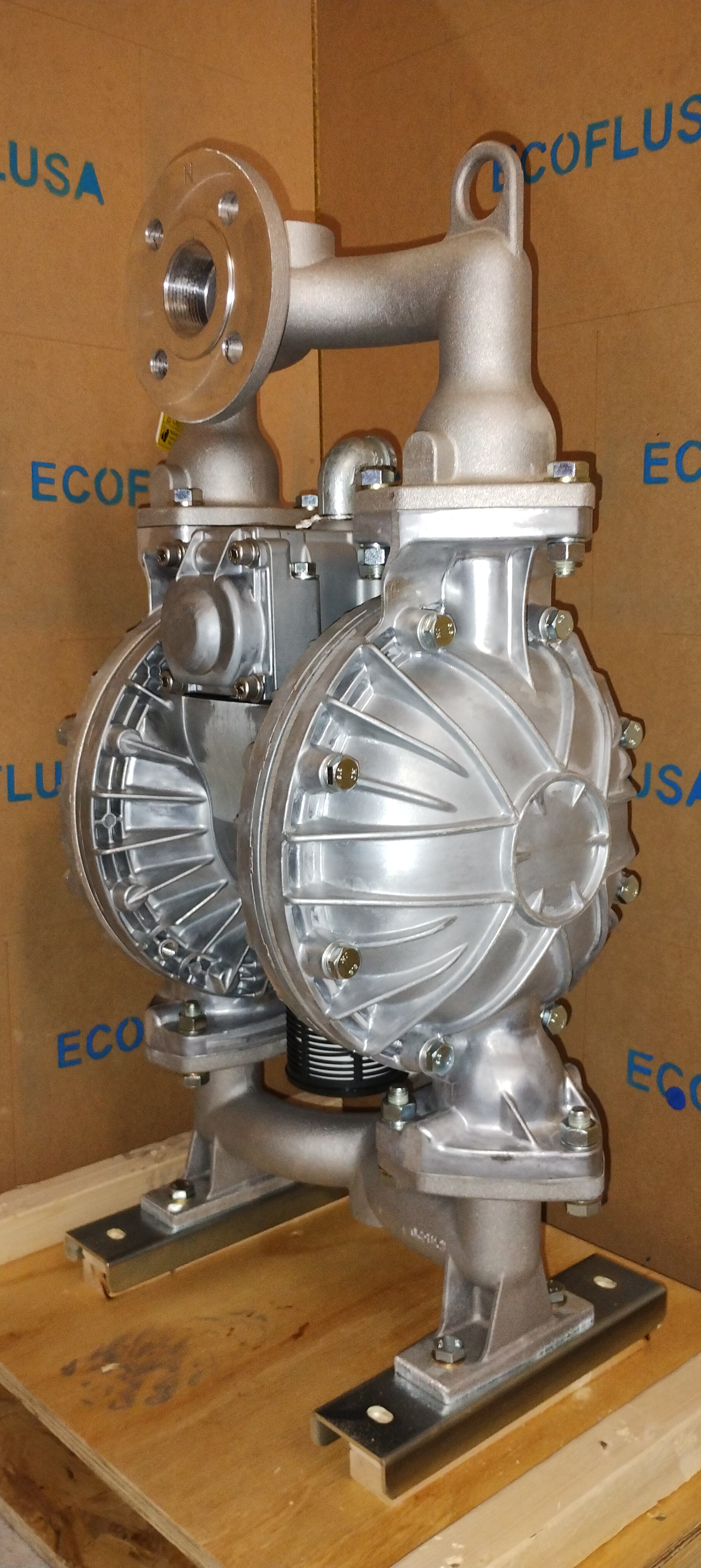

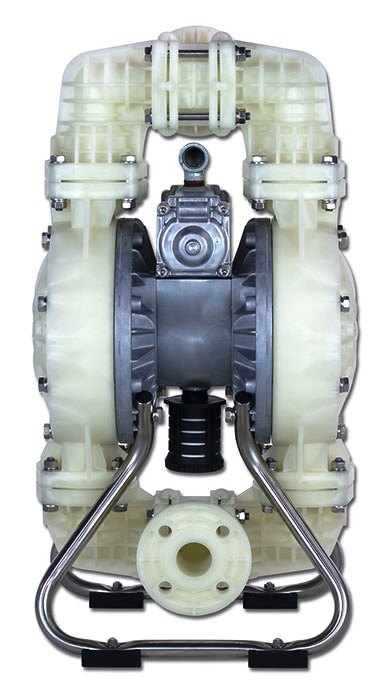

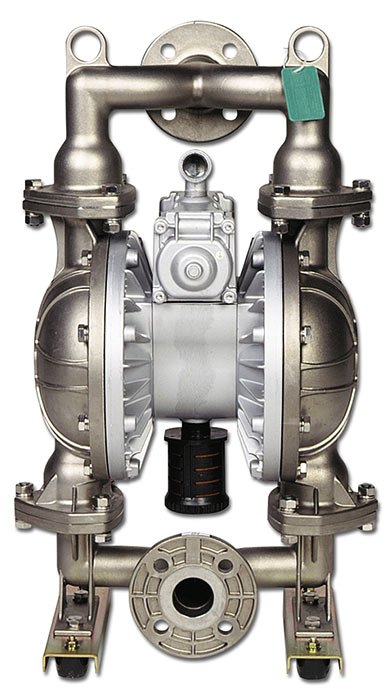

Las bombas AODD de la serie Yamada ® NDP-40 proporcionan un caudal máximo de 107 galones por minuto . Las bombas están disponibles en aluminio, acero inoxidable (316), Kynar ® (PVDF), acetal conductor, y la construcción de polipropileno.
INFORMACIÓN GENERAL DE LA BOMBA
107 galones / minuto
Puerto de fluido de 1-1 / 2 «(brida NPT o ANSI)
CONEXIONES DE ENTRADA Y DESCARGA
Polipropileno (PPG)
Brida ANSI de 1-1 / 2 «B16.5 # 150
Kynar ® (PVDF)
Brida ANSI de 1-1 / 2 «B16.5 # 150
Aluminio (ADC-12)
Brida ANSI de 1-1 / 2 «B16.5 # 150 (con rosca NPT hembra de 1-1 / 2»)
Acero inoxidable (316)
Brida ANSI de 1-1 / 2 «B16.5 # 150 o NPT hembra de 1-1 / 2»
Hierro fundido
1-1 / 2 «hembra NPT
Entrada de aire
1/2 «NPT hembra (incluye válvula de bola)
Escape de aire
NPT hembra de 1 «(incluye silenciador)
TEMPERATURA MÁXIMA DEL LÍQUIDO 1
Buna N 180 ° F (82 ° C)
Neopreno 180 ° F (82 ° C)
Santoprene ® (TPO) 180 ° F (82 ° C)
EPDM 212 ° F (100 ° C)
PTFE 212 ° F (100 ° C)
Hytrel ® (TPE) 248 ° F (120 ° C)
Fluoroelastómero Viton ® 248 ° F (120 ° C)
* La temperatura máxima del líquido para las bombas de metal y Kynar ® viene determinada por el elastómero (material del diafragma). Las bombas de polipropileno tienen una temperatura máxima del líquido de 180 ° F (82 ° C) independientemente del material del diafragma.
Presión de suministro de aire (todos los modelos)
20 a 100 PSI (1,4 a 7 kgf / cm²)
Volumen de descarga por ciclo
Diafragma de goma: 0,73 galones (2,74 litros) Diafragma de PTFE: 0,37 galones (1,40 litros)

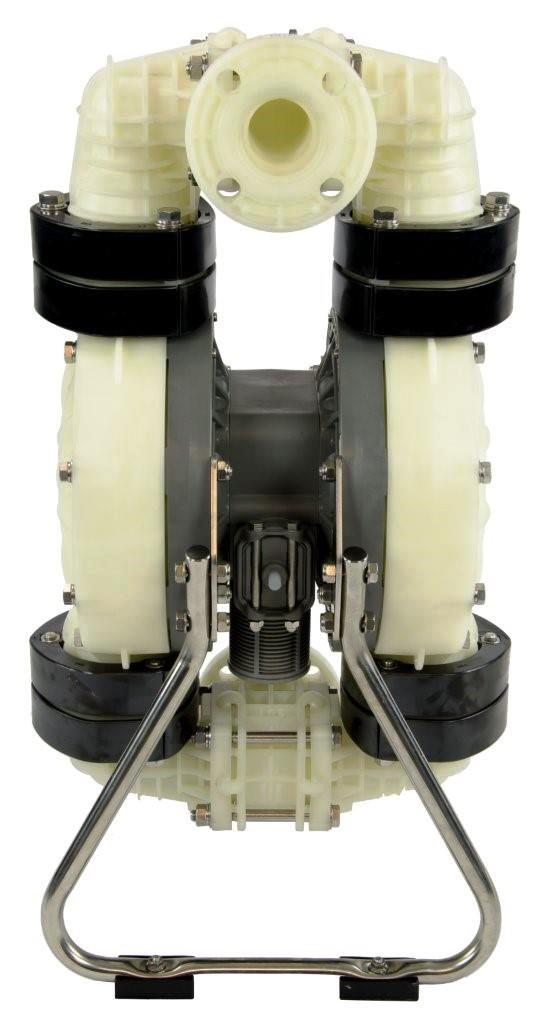

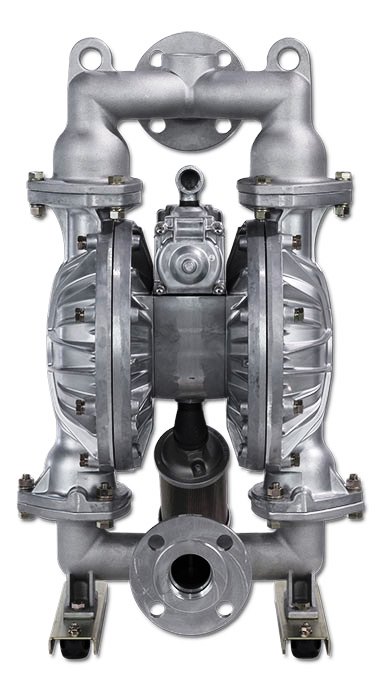

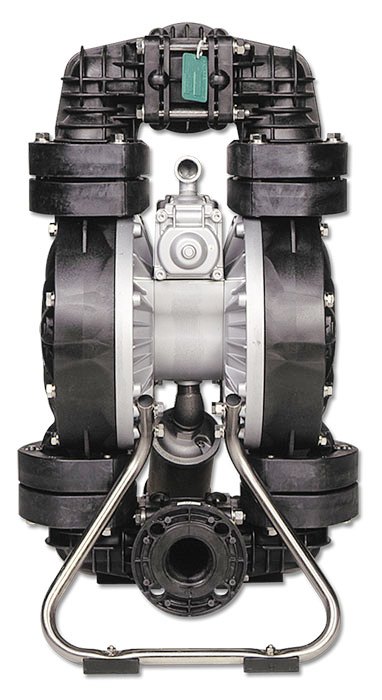

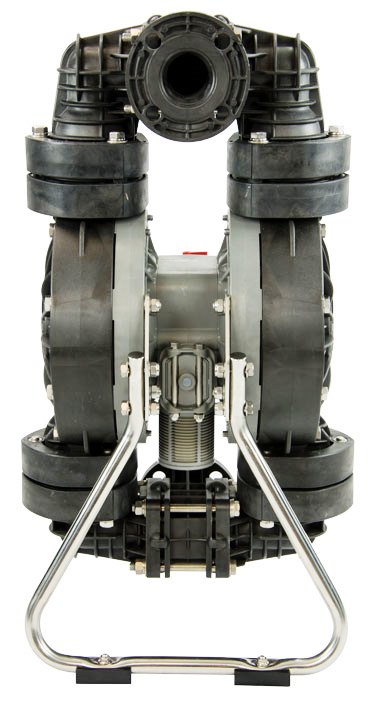

Las bombas AODD de la serie Yamada ® NDP-50 proporcionan un caudal máximo de 164 galones por minuto . Las bombas están disponibles en aluminio, acero inoxidable (316), Kynar ® (PVDF), acetal conductor, y la construcción de polipropileno.
INFORMACIÓN GENERAL DE LA BOMBA
164 galones / minuto
Puerto de fluido de 2 «(brida NPT o ANSI)
CONEXIONES DE ENTRADA Y DESCARGA
Polipropileno (PPG)
Brida ANSI de 2 «B16.5 # 150
Kynar ® (PVDF)
Brida ANSI de 2 «B16.5 # 150
Aluminio (ADC-12)
Brida ANSI de 2 «B16.5 # 150 (con rosca hembra de 2» NPT)
Acero inoxidable (316)
Brida ANSI de 2 «B16.5 # 150 o NPT hembra de 2»
Hierro fundido
NPT hembra de 2 «
Entrada de aire
NPT hembra de 3/4 «(incluye válvula de bola)
Escape de aire
NPT hembra de 1 «(incluye silenciador)
TEMPERATURA MÁXIMA DEL LÍQUIDO 1
Buna N 180 ° F (82 ° C)
Neopreno 180 ° F (82 ° C)
Santoprene ® (TPO) 180 ° F (82 ° C)
EPDM 212 ° F (100 ° C)
PTFE 212 ° F (100 ° C)
Hytrel ® (TPE) 248 ° F (120 ° C)
Fluoroelastómero Viton ® 248 ° F (120 ° C)
* La temperatura máxima del líquido para las bombas de metal y Kynar ® viene determinada por el elastómero (material del diafragma). Las bombas de polipropileno tienen una temperatura máxima del líquido de 180 ° F (82 ° C) independientemente del material del diafragma.
Presión de suministro de aire (todos los modelos)
20 a 100 PSI (1,4 a 7 kgf / cm²)
Volumen de descarga por ciclo
Diafragma de goma: 1,12 galones (4,25 litros) Diafragma de PTFE: 0,69 galones (2,61 litros)
Ciclos máximos por minuto
Diafragma de goma: 146 Diafragma de PTFE: 220
Tamaño máximo sólido
5/16 «(8 mm)
Elevación máxima de succión en seco
Capacidad de la bomba con goma: 19 pies
Motor de aire
Aluminio – Bombas de metal o plástico Plástico – Bombas de plástico

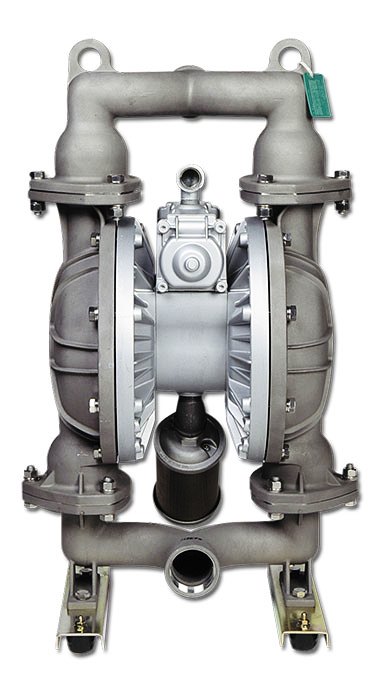

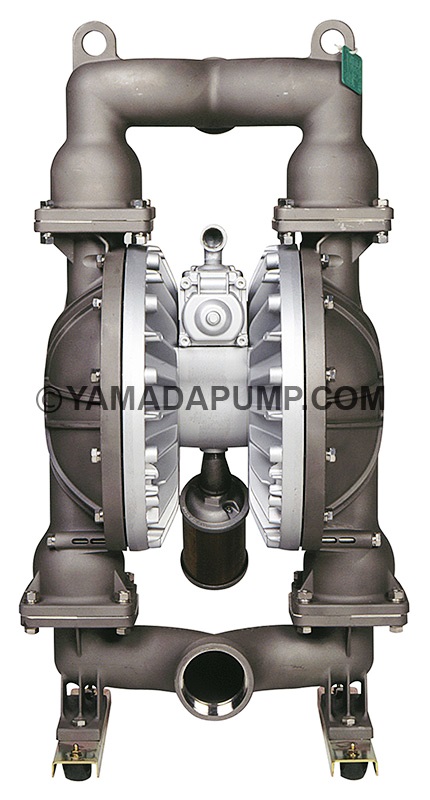

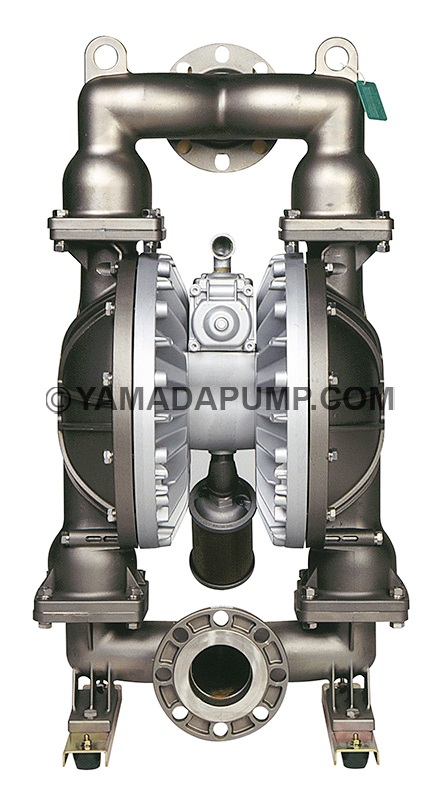

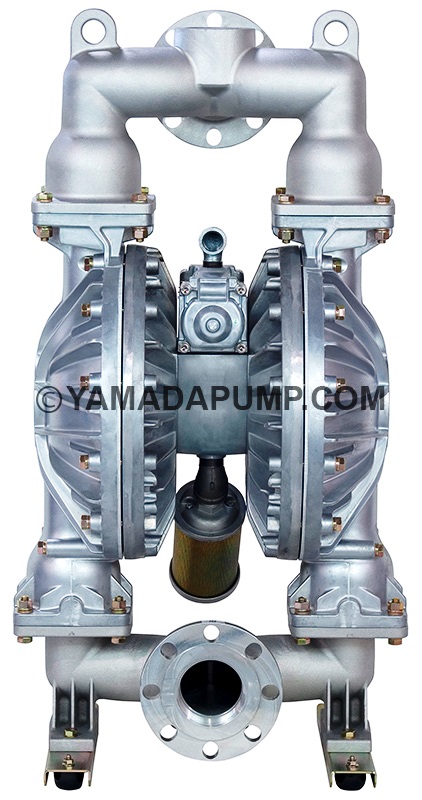

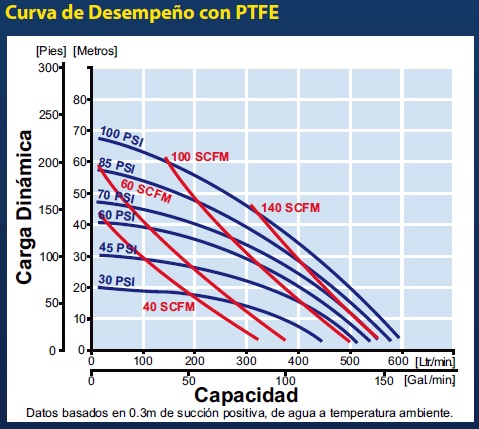

Las bombas Aodd de la serie Yamada ® NDP-80 proporcionan un caudal máximo de 215 galones por minuto . Las bombas están disponibles en aluminio, acero inoxidable (316), Kynar ® (PVDF), acetal conductor, y la construcción de polipropileno.
INFORMACIÓN GENERAL DE LA BOMBA
215 galones / minuto
Puerto de fluido de 3 «(brida NPT o ANSI)
CONEXIONES DE ENTRADA Y DESCARGA
Polipropileno (PPG)
Brida ANSI de 3 «B16.5 # 150
Aluminio (ADC-12)
Brida ANSI de 3 «B16.5 # 150 (con rosca hembra de 3» NPT)
Acero inoxidable (316)
Brida ANSI de 3 «B16.5 # 150 o NPT hembra de 3»
Hierro fundido
NPT hembra de 3 «
Entrada de aire
NPT hembra de 3/4 «(incluye válvula de bola)
Escape de aire
NPT hembra de 1 «(incluye silenciador)
TEMPERATURA MÁXIMA DEL LÍQUIDO 1
Buna N 180 ° F (82 ° C)
Neopreno 180 ° F (82 ° C)
Santoprene ® (TPO) 180 ° F (82 ° C)
EPDM 212 ° F (100 ° C)
PTFE 212 ° F (100 ° C)
Hytrel ® (TPE) 248 ° F (120 ° C)
Fluoroelastómero Viton ® 248 ° F (120 ° C)
* La temperatura máxima del líquido para el metal está determinada por el elastómero (material del diafragma). Las bombas de polipropileno tienen una temperatura máxima del líquido de 180 ° F (82 ° C) independientemente del material del diafragma.
Presión de suministro de aire (todos los modelos)
20 a 100 PSI (1,4 a 7 kgf / cm²)
Volumen de descarga por ciclo
Diafragma de goma: 2,26 galones (8,57 litros) Diafragma de PTFE: 1,0 galones (3,8 litros)
