La línea ABB NEMA Motors está diseñada pensando en la flexibilidad, durabilidad y facilidad de mantenimiento, minimizando los costos operativos y los tiempos de inactividad. Estos motores están disponibles y cumplen o superan los requisitos de eficiencia energética NEMA Premium
Nuestras soluciones mejoran la seguridad, confiabilidad y sostenibilidad.
Demostrar valor para nosotros significa tener el motor adecuado para el trabajo y ofrecer soluciones cercanas a la ubicación de nuestros clientes. En ABB, nos esforzamos por ofrecer una amplia variedad de tipos de motores, en todos los tamaños de armazón y potencias, con un amplio conjunto de opciones y modificaciones rápidas. Este portafolio de motores NEMA consta de motores con potencias de 1 a 800HP, con variedad de tensiones de hasta 600V, almacenados para satisfacer las necesidades del mercado internacional. La flexibilidad y modularidad del diseño proporcionan una amplia gama de usos, desde los de propósito general GP100 hasta los motores de uso severo SD200 con armazón NEMA 5013 robustos y duraderos.

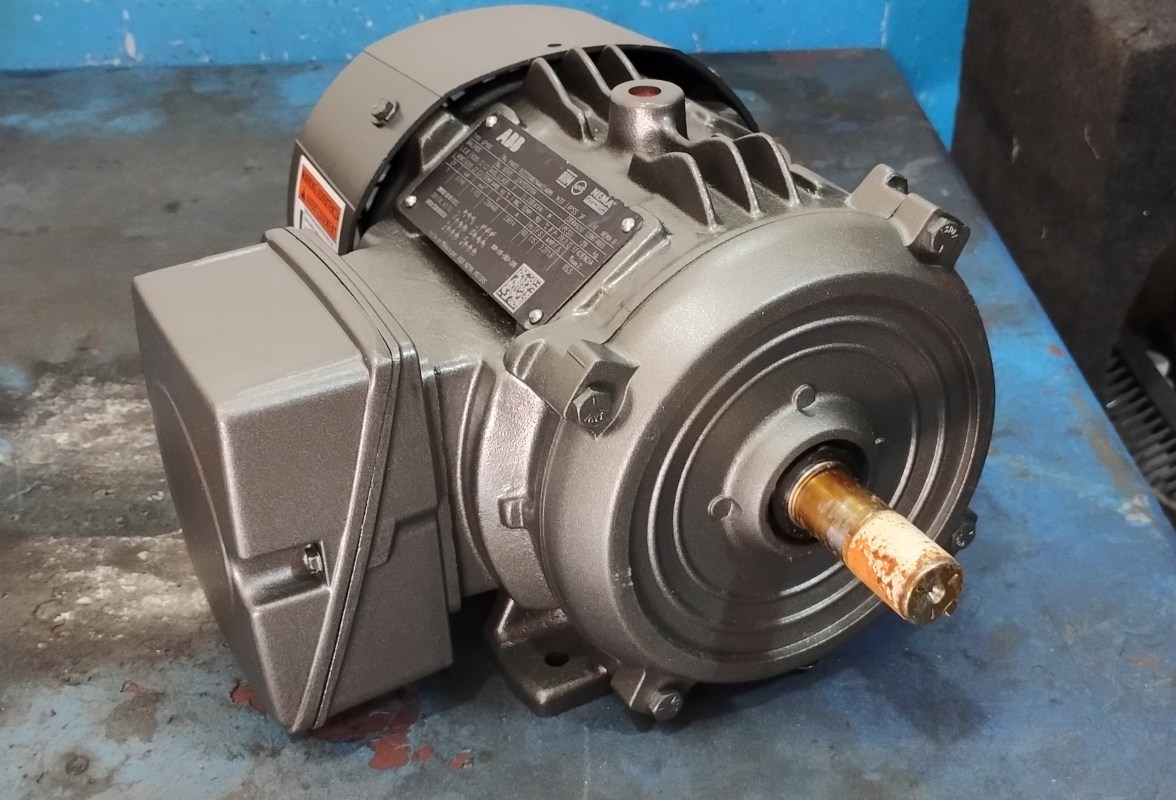

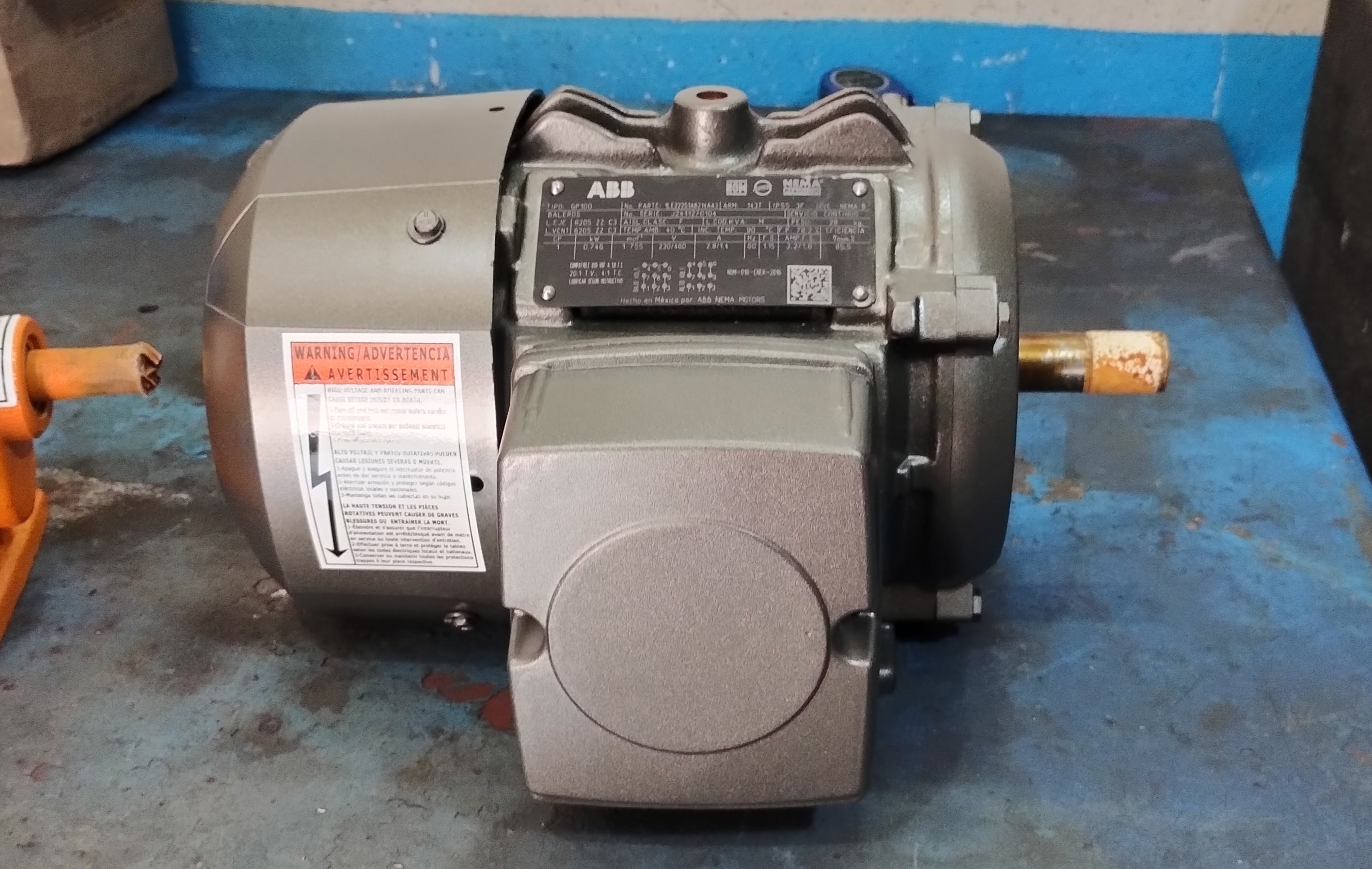

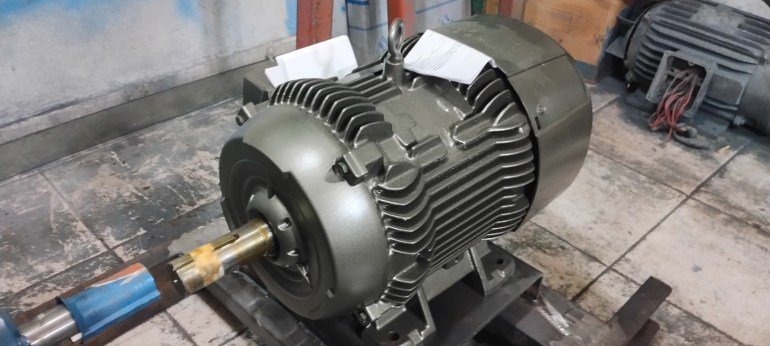

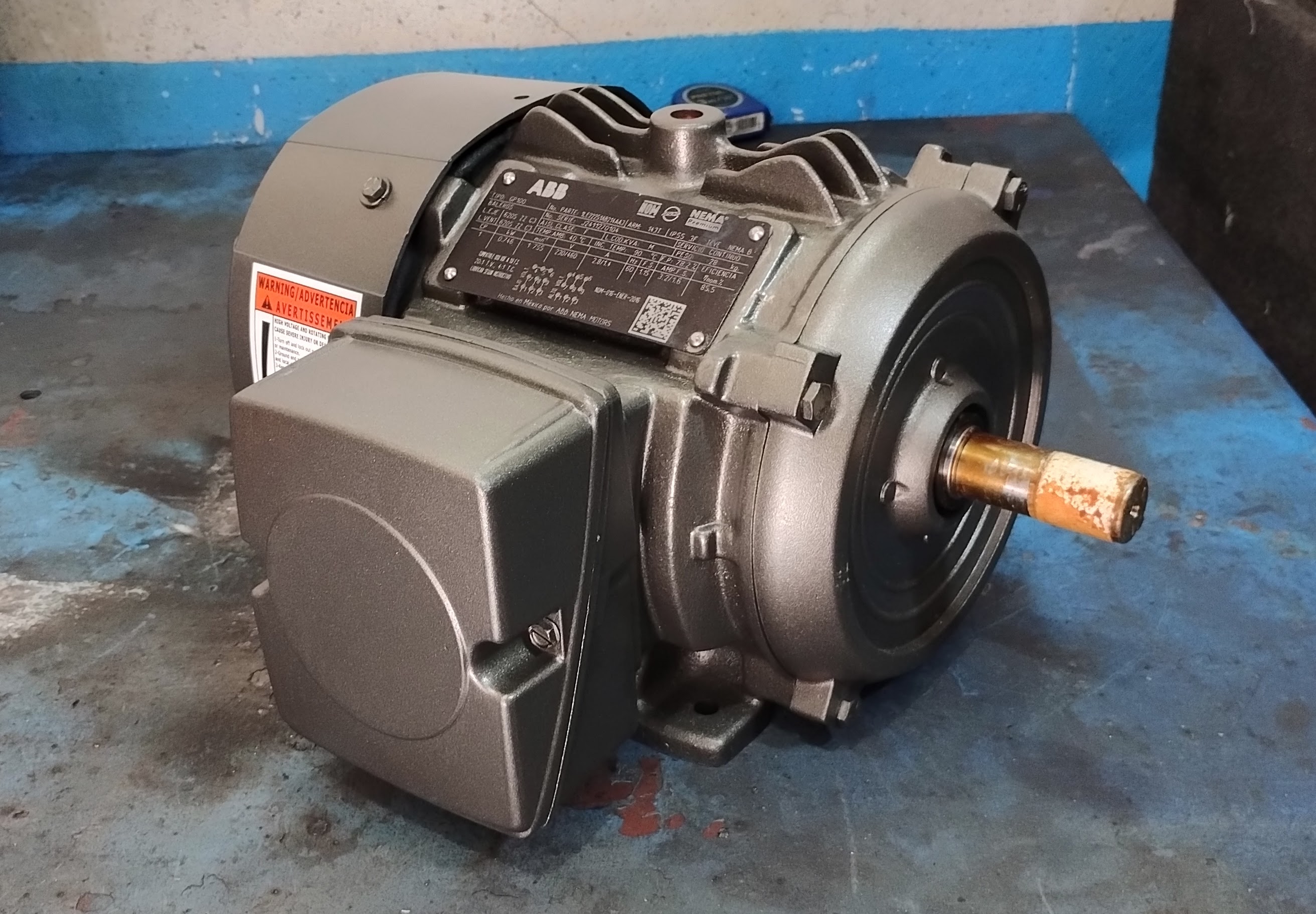

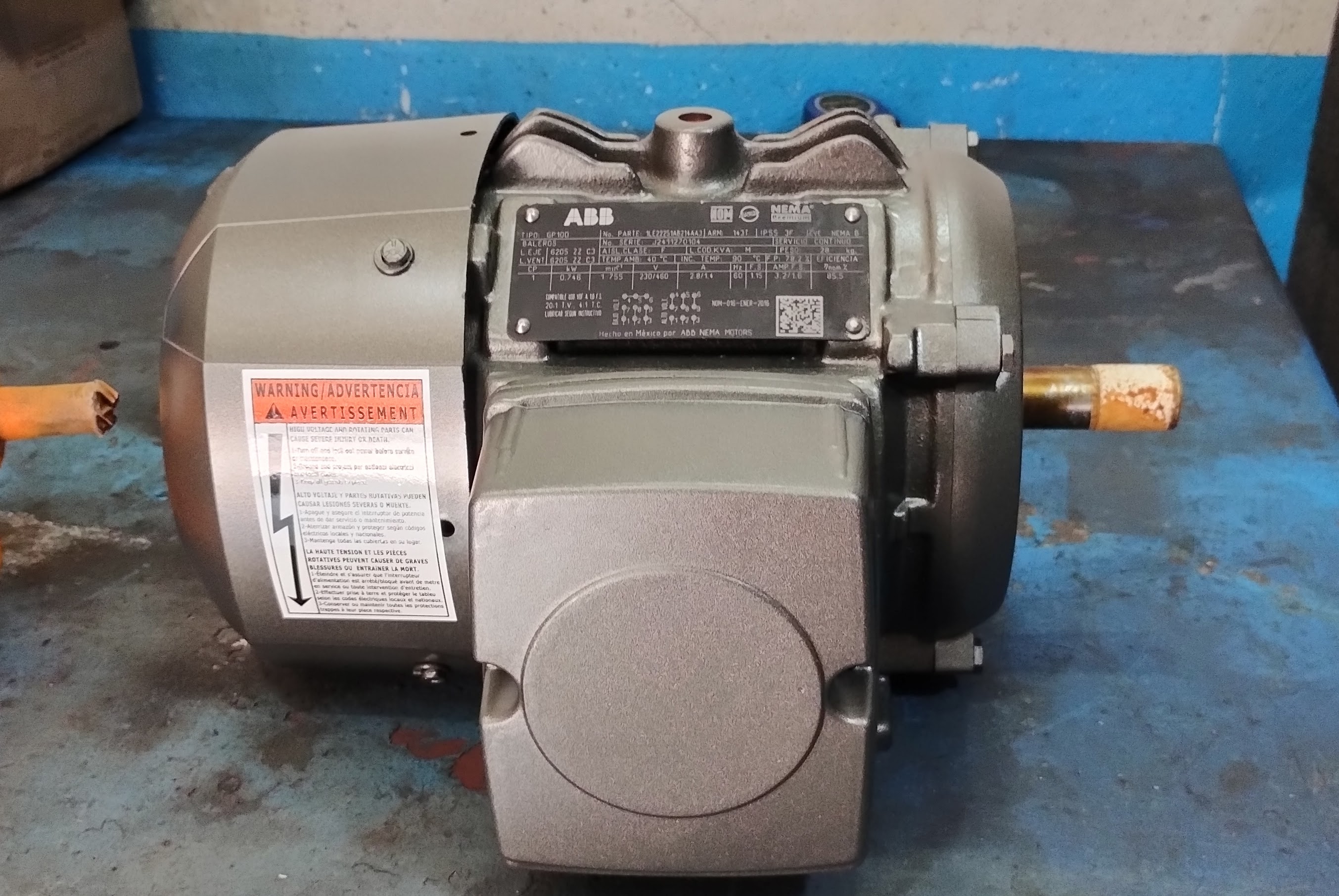

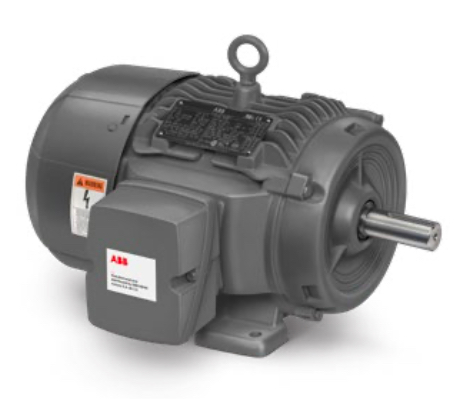

GP100
GP100 es una nueva línea de motores ABB NEMA de hierro fundido que utilizan la misma filosofía de diseño que nuestra renombrada línea de motores para servicio severo… robustez, fiabilidad, rendimiento y eficiencia. El diseño proporciona una alta resistencia estructural mediante el uso de análisis de elementos finitos para colocar estratégicamente el material dentro de cada componente y así resistir los efectos de la tensión y la vibración. Los materiales resistentes a la corrosión se utilizan abundantemente para prolongar la vida útil en una amplia variedad de aplicaciones industriales.
Características
- 1 – 200 Hp (0.75 – 150 kW)
- Armazón NEMA 143 – 449
- 230/460, 460 y 575 voltios
- 2, 4, 6, 8 polos
- Protección IP54 (Armazón 280-449) y IP55
- Los rodamientos de las armazones 143T – 256T son lubricados de por vida
- Construcción robusta armazón de hierro fundido
- Caja de conexiones (Sobredimensionada):
– Aluminio (armazón 140-250)
– Lámina de acero (armazón 280-400)
– Fundición de hierro gris (armazón 440)
- Herraje galvanizado
- Pintura epoxi resistente a la corrosión. Aislamiento Clase F , Incremento de temperatura NEMA Clase B
- Apto para uso con inversores según NEMA MG1 Parte 31.4.4.2 (TV 20:1, TC 4:1)
Aplicaciones comunes
- Transportadores
- Bombas
- Ventiladores
- Compresores
- Reductores
- Otras aplicaciones de uso general
Industrias comunes
- Manejo de material a granel
- Agua y aguas residuales
- Cemento y agregados
- Pulpa y papel, productos forestales
- Metales y fundiciones
XP100
Los motores XP100 son parte de la línea de Motores ABB NEMA: motores robustos a prueba de explosiones que proporcionan un funcionamiento confiable en condiciones extremas. Cuentan con la certificación UL® y CSA para entornos de ignición por gas y polvo y son aptos para la clasificación de zonas peligrosas Clase I, Grupos C&D y Clase II, Grupos F&G, División 1. Los motores de perforación XP100 ID1 están certificados para ubicaciones peligrosas de Clase I, Grupo D, División 1.
Características
- 1 – 300 Hp (0.75 – 223 kW)
- Armazón NEMA 143 – 449
- Horizontal con patas y sin patas, montaje vertical con brida C
- 208-230/460V, 230/460V, 460V, y 575 voltios
- 2, 4, 6, 8 polos
- Protección IP65
- Rodamientos doblemente blindados: Entradas y salidas reengrasables
- Armazón robusta diseño de hierro fundido

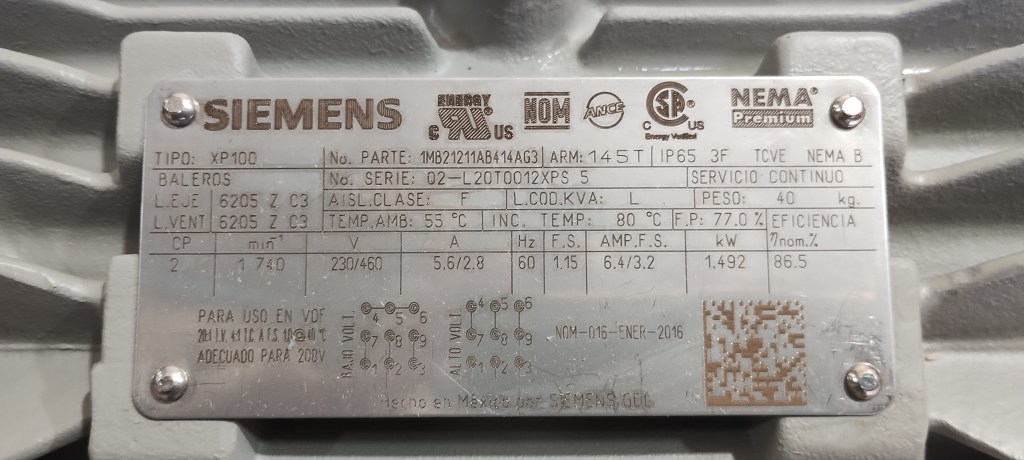

- Placa de datos de acero inoxidable 304
- Pintura epoxi resistente a la corrosión
- Aislamiento Clase F, Incremento de temperatura NEMA Clase B , T3C
- Apto para uso con inversores según NEMA MG1 Parte 31 (TV 20:1, TC 4:1)
Aplicaciones comunes
- Bombas
- Ventiladores
- Compresores
- Áreas peligrosas de la División 1 especificadas por el cliente
Industrias comunes
- Química, petróleo y gas
- Petroquímica
- Manipulación del grano
- Minería
- Pulpa y papel, productos forestales
- Agua y aguas residuales
JM100
JM100 es una línea de motores ABB NEMA de hierro fundido que utilizan la misma filosofía de diseño que nuestra renombrada línea de motores de uso severo…robustez, confiabilidad, rendimiento y eficiencia. El diseño proporciona una alta resistencia estructural mediante el uso de análisis de elementos finitos para colocar estratégicamente el material dentro de cada componente y así resistir los efectos de la tensión y vibración.
Características
- 1 – 50 Hp (0.75 – 37 kW)
- Armazón NEMA 140 – 320JM
- 230/460 voltios
- 2, 4, 6 y 8 polos
- Protección IP54
- Los rodamientos de las armazones 140 – 320 son lubricados de por vida
- Construcción robusta armazón de hierro fundido
- Caja de conexiones (Sobredimensionada):
- Aluminio (armazón 140-250)
- Lámina de acero (armazón 280-320)
- Herraje galvanizado
- Pintura epóxica resistente a la corrosión.
- Aislamiento Clase F, Incremento de temperatura NEMA Clase B
- Apto para uso con inversores según NEMA MG1 Parte 31.4.4.2 (TV 20:1, TC 4:1)
Aplicaciones comunes
- Bombas
Industrias comunes
- Agua y aguas residuales
- Cemento y agregados
- Pulpa y papel, productos forestales
- Metales y fundiciones
SD100
Una nueva línea de motores ABB NEMA de hierro fundido, utilizados en aplicaciones de uso severo están diseñados y construidos para una larga vida y sin problemas en entornos difíciles. Las industrias de procesamiento químico, minería, fundición, pulpa y papel, gestión de residuos, etc. confían su funcionamiento al SD100. Están disponibles con una amplia selección de modificaciones adaptadas a la aplicación para satisfacer necesidades específicas, condiciones ambientales y requisitos de instalación. Estos caballos de batalla industriales son robustos y eficientes, y garantizan el rendimiento en los entornos operativos más exigentes.
Características
- 1 – 400 Hp (0.75 – 298 kW)
- Armazón NEMA 143 – S449SS
- 230/460, 460 y 575 voltios
- 2, 4, 6, 8 polos
- Protección IP55
- Construcción robusta armazón de hierro fundido
- Clase I, División 2, Grupos A, B, C, o D, Código de temperatura T3.
- Clase II, División 2, Grupos F y G, Código de temperatura T4A en armazones 280-400 (opcional en los demás).
- Caja de conexiones sobredimensionada de hierro fundido dividida en diagonal
- Herrajes galvanizados de alta resistencia
- Pintura epoxi resistente a la corrosión
- Placa de datos de acero inoxidable 304
- Aislamiento Clase F, Incremento de temperatura NEMA Clase B
- Apto para uso con inversores según NEMA MG1 Parte 31 (TV 20:1, TC 20:1 en armazones 140-360, 4:1 en otros tamaños de armazón)
Aplicaciones comunes
- Transportadores
- Bombas
- Ventiladores
- Compresores
- Reductores
- Aplicaciones industriales y comerciales
Industrias comunes
- Manejo de material a granel
- Química, petróleo y gas
- Agua y aguas residuales
- Cemento y agregados
- Pulpa y papel, productos forestales
- Metales y fundiciones

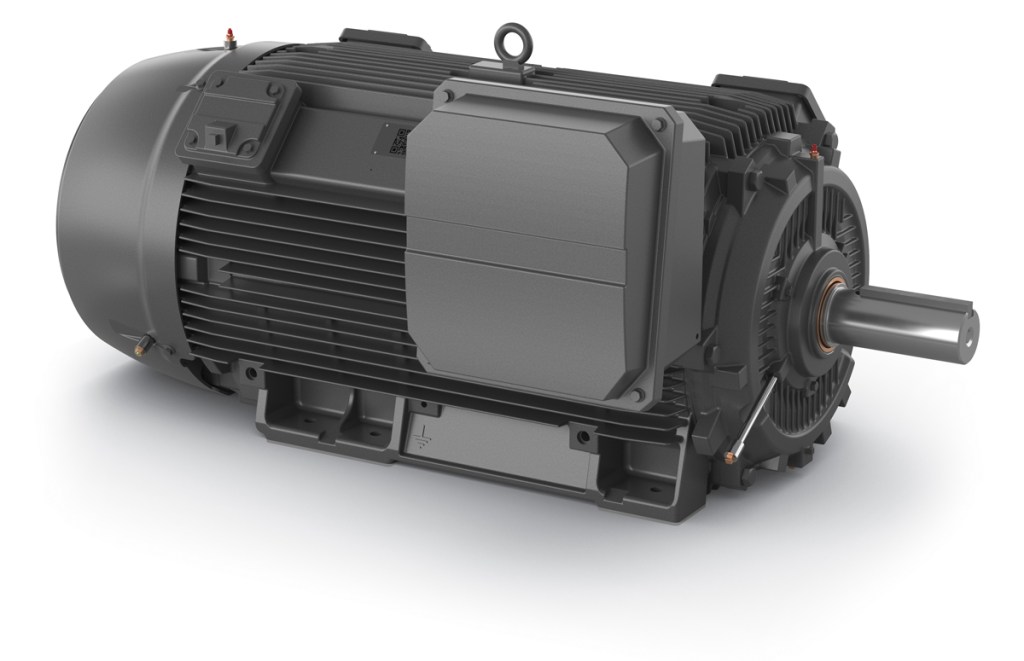

SD200
SD200 es una nueva línea de motores NEMA de ABB: Un motor flexible para servicio severo diseñado para una larga vida y sin problemas en los entornos más difíciles. SD200 es la nueva generación de motores para aplicaciones severas, que no sólo cumple, sino que supera, los requisitos de NEMA Premium y del DOE de EE.UU.
Características
- 125 – 800 Hp (93 – 597 kW)
- Armazón NEMA 444 – 5013
- 460 y 575 voltios
- 2, 4, 6, 8 polos
- Protección IP55
- Opciones de brida C y brida D
- Clase I, División 2 estándar
- Clase II, División 2 estándar
- Construcción robusta armazón de hierro fundido
- Fundición, con ubicación (F1/F2) y rotación modificables en campo
- Herrajes galvanizados
- Pintura epoxi resistente a la corrosión
- Placa de datos de acero inoxidable 304
- Aislamiento Clase F, Incremento de temperatura NEMA Clase B
- Apto para uso con inversores según NEMA MG1 Parte 31 (TV 20:1, TC 4:1)
Aplicaciones comunes
- Transportadores
- Bombas
- Ventiladores
- Compresores
- Reductores
- Aplicaciones comerciales e industriales
Industrias comunes
- Manejo de material a granel
- Cemento y agregados
- Generación de energía
- Pulpa y papel, productos forestales
- Química, petróleo y gas
HS100
Motores HS100 de eficiencia NEMA Premium son diseñados para operar con bombas de pozo profundo, las cuales demandan altas cargas de empuje axial descendente. Estos motores verticales flecha hueca pueden operar en interior o intemperie, ya que por su diseño totalmente cerrado TCVE, los bobinados, rodamientos, estator y rotor están libres de contaminación por polvo, humedad, basura y ataque de roedores, lo que garantiza un funcionamiento confiable y una larga vida útil. Los motores están provistos con brida tipo “P” para facilitar el montaje directo a la bomba.
Características
- 5 – 300 Hp (3.73 – 223 kW)
- Armazón NEMA 184TP – 449TP
- 230/460 voltios (184TP a 405TP); 460 voltios Y-D (440TP)
- 2 y 4 polos
- Protección IP54
- Brida P
- Sistema de trinquete de NO retroceso
- Rodamientos – Son reengrasables y sobredimensionados en todos los tamaños con tapas en fundición gris. Se suministra un rodamiento de bolas en lado accionamiento (rodamiento guía) y uno o dos rodamientos de contacto angular en lado ventilador (rodamientos de carga) con lo cual es posible soportar hasta 5500 Kg de carga axial, además los motores con armazón 405TP y mayores están provistos de fábrica con una protección térmica. Cuenta con dispositivos de lubricación Alemite a la entrada y tubo de alivio de grasa a la salida para facilitar su mantenimiento.
- Lubricación – Para ambos rodamientos Grasa SHELL GADUS® S2 V220 AC2 a base de litio/calcio, ideal para aplicaciones con alta carga axial proporcionando hasta cuatro veces la vida de lubricación de otras grasas y/o aceites.
- Construcción robusta armazón de hierro fundido
- Caja de conexiones (Sobredimensionada) de hierro fundido
- Herraje galvanizado
- Pintura epóxica resistente a la corrosión.
- Aislamiento Clase F, Incremento de temperatura NEMA Clase B
- Eficiencia NEMA Premium conforme a MG1 Tabla 12-12 y NOM-016-ENER 2016
Aplicaciones comunes
- Bombeo, mezcla de fluidos y turbinas
Industrias comunes
- Agricultura
- Tratamiento de aguas
- Petróleo & Gas
